Flache Unterlegscheibe DIN 125 M10 Edelstahl A2 – ⌀10,5 mm für PV-Anlagen
Flache Unterlegscheibe DIN 125 M10, Edelstahl A2 (1.4301, Güte 304). Innendurchmesser 10,5 mm, Außendurchmesser 20 mm, Dicke 2 mm, Gewicht 0,003 kg. Für M10-Schraubverbindungen in Photovoltaik-Konstruktionen, Dach- und Freilandmontage.
PV-17-03 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Edelstahl-Unterlegscheibe A2 DIN 125 M8 ⌀8,4 mm
Edelstahl-Unterlegscheibe A2 DIN 125 M8, ⌀8,4 mm. Material: Edelstahl 1.4301 (Güte 304), nichtmagnetisch. Außendurchmesser 16 mm, Dicke 1,6 mm, Gewicht 0,002 kg. Für Schraubverbindungen in Photovoltaikanlagen.
PV-17-01 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Flache Unterlegscheibe DIN 125 M12 Edelstahl A2 – ⌀13 mm
Flache Unterlegscheibe DIN 125 M12 aus Edelstahl A2 (1.4301, Güte 304). Außendurchmesser 24 mm, Innendurchmesser 13 mm, Dicke 2,5 mm, Gewicht 6 g. Nichtmagnetisches Material. Für Schraubverbindungen M12 in Photovoltaikanlagen.
PV-17-04 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Flache Unterlegscheibe DIN 125 M14 Edelstahl A2 – ⌀15 mm
Flache Unterlegscheibe DIN 125 M14 aus Edelstahl A2 (1.4301, Werkstoffgüte 304). Lochdurchmesser 15 mm, Außendurchmesser 28 mm, Dicke 2,5 mm, Gewicht 0,009 kg. Für Schraubverbindungen M14 in Photovoltaikanlagen und Außenkonstruktionen.
PV-17-05 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Flache Unterlegscheibe DIN 125 M16 Edelstahl A2 – ⌀17 mm für PV-Anlagen
Flache Unterlegscheibe DIN 125 M16 aus Edelstahl A2 (1.4301), ⌀17 mm. Außendurchmesser ⌀30 mm, Dicke 3 mm, Gewicht 0,012 kg. Für M16-Schraubverbindungen in Photovoltaik-Konstruktionen und Außenanlagen.
PV-17-06 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Federscheibe DIN 7980 A2 M8 – Edelstahl 1.4301
Federscheibe DIN 7980 A2 M8 aus Edelstahl 1.4301 (Güte 304), nichtmagnetisch. Innendurchmesser 8,1 mm, Außendurchmesser 12,7 mm, Höhe 4 mm, Gewicht 0,003 kg. Für Schraubverbindungen.
PV-25-06 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage
Unterlegscheibe M6 DIN 125 A2 140 HV 6.4
Flache Unterlegscheibe M6 DIN 125 aus Edelstahl A2, Härte 140 HV. Korrosionsbeständig, wiederverwendbar.
000-078 Verfügbarkeit: Auf Lager (große Menge)
Unterlegscheibe M24 DIN 125 A2 140 HV 25
Flache Unterlegscheibe M24 DIN 125 aus Edelstahl A2, Härte 140 HV. Korrosionsbeständig, wiederverwendbar.
000-166 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage

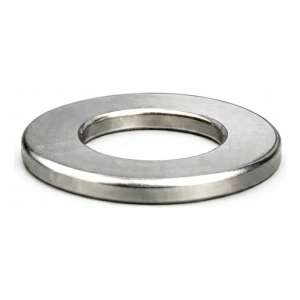

Unterlegscheibe M27 DIN 125 A2 140 HV 28
Flache Unterlegscheibe M27 DIN 125 aus Edelstahl A2, Härte 140 HV. Korrosionsbeständig, wiederverwendbar.
000-167 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M30 DIN 125 A2 140 HV 31
Flache Unterlegscheibe M30 DIN 125 aus Edelstahl A2, Härte 140 HV. Korrosionsbeständig, wiederverwendbar.
000-168 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M6 DIN 125 A4 140 HV 6.4
Flache Unterlegscheibe M6 DIN 125 aus säurebeständigem Edelstahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 6,4 mm. Einsatz in aggressiven Umgebungsbedingungen.
000-174 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M8 DIN 125 A4 140 HV 8,4
Flache Unterlegscheibe M8 DIN 125 aus säurebeständigem Edelstahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 8,4 mm. Einsatz in aggressiven Umgebungsbedingungen.
000-198 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M10 DIN 125 A4 140 HV 10,5
Flache Unterlegscheibe M10 DIN 125 aus säurebeständigem Stahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 10,5 mm. Einsatz in aggressiven Umgebungsbedingungen.
000-199 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M12 DIN 125 A4 140 HV 13
Flache Unterlegscheibe M12 DIN 125 aus säurebeständigem Edelstahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 13 mm. Einsatz in aggressiven Umgebungsbedingungen.
000-200 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M14 DIN 125 A4 140 HV 15
Flache Unterlegscheibe M14 DIN 125 aus säurebeständigem Stahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 15 mm. Einsatz in aggressiven Umgebungsbedingungen.
000-201 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Unterlegscheibe M16 DIN 125 A4 140 HV 17
Flache Unterlegscheibe M16 DIN 125 aus säurebeständigem Edelstahl A4 (AISI 316) mit Molybdän. Härte 140 HV, Lochdurchmesser 17 mm. Einsatz unter aggressiven Umgebungsbedingungen.
000-202 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 5 Arbeitstage
Edelstahl-Unterlegscheiben DIN 125 und DIN 7980 für Schraubverbindungen
Unsere Kategorie Unterlegscheiben umfasst 16 Edelstahl-Unterlegscheiben für Schraubverbindungen: flache Unterlegscheiben nach DIN 125 in A2 und A4 sowie eine Federscheibe nach DIN 7980. Sie verteilen die Last unter Schraubenkopf oder Mutter und schützen die gefügte Oberfläche. Sie richten sich an Installateure, auch bei Arbeiten an Photovoltaik-Unterkonstruktionen.
Das finden Sie in dieser Kategorie
- Flache Unterlegscheiben A2 nach DIN 125, M6 bis M30, Edelstahl 1.4301 (Werkstoff 304), nicht magnetisch.
- Flache Unterlegscheiben A2 für PV-Anlagen, M8 bis M16, Außendurchmesser 16–30 mm, Dicke 1,6–3 mm.
- Flache Unterlegscheiben A4 nach DIN 125, M6 bis M16, Edelstahl AISI 316 mit Molybdän, Härte 140 HV.
- Federscheibe A2 nach DIN 7980, M8, Innendurchmesser 8,1 mm, Außendurchmesser 12,7 mm, Höhe 4 mm.
So wählen Sie die passende Unterlegscheibe
- Edelstahlsorte: A2 (1.4301, Werkstoff 304) eignet sich für den allgemeinen Einsatz im Außenbereich. A4 (AISI 316, mit Molybdän) ist für aggressive Umgebungsbedingungen vorgesehen.
- Gewindegröße: Wählen Sie die Unterlegscheibe passend zur Schraube, von M6 bis M30. Als Federscheibe ist nur M8 erhältlich.
- Scheibentyp: Eine flache Unterlegscheibe verteilt den Druck. Die Federscheibe DIN 7980 setzen Sie ein, wenn die Verbindung ihre Vorspannung behalten muss.
- Abmessungen: Prüfen Sie Lochdurchmesser, Außendurchmesser und Dicke. Die PV-Unterlegscheibe M12 A2 hat zum Beispiel ein Loch von 13 mm, einen Außendurchmesser von 24 mm und eine Dicke von 2,5 mm.
Typische Anwendungen
Die A2-Unterlegscheiben in den Größen M8 bis M16 sind für Schraubverbindungen an Photovoltaik-Unterkonstruktionen beschrieben. Dazu zählen Dach- und Freiflächenanlagen sowie andere Konstruktionen im Außenbereich. Die Unterlegscheibe M12 ist zusätzlich für maritime Umgebungen beschrieben. A4-Unterlegscheiben werden bei aggressiven Bedingungen gewählt. Die Federscheibe unterstützt Verbindungen, die Temperaturwechseln oder Vibrationen ausgesetzt sind.
Häufig gestellte Fragen
Was ist der Unterschied zwischen Unterlegscheiben aus A2 und A4?
A2 ist austenitischer Edelstahl 1.4301 (Werkstoff 304), nicht magnetisch und mit Nickelzusatz für Korrosionsbeständigkeit. A4 ist Edelstahl AISI 316 mit Molybdän, vorgesehen für aggressive Umgebungsbedingungen.
Welche Funktion hat eine Federscheibe?
Die Federscheibe DIN 7980 hält die Spannung in der Verbindung konstant. Ihre Federwirkung gleicht thermische Veränderungen aus und verhindert ein Lösen durch Temperaturschwankungen oder Vibrationen.
Welche Unterlegscheiben sind für PV-Anlagen gelistet?
Die flachen Unterlegscheiben A2 nach DIN 125 in M8, M10, M12, M14 und M16 sind für Photovoltaik-Schraubverbindungen beschrieben. Auch die Federscheibe DIN 7980 in M8 ist für den Einsatz in Photovoltaikanlagen gelistet.
Sie sind unsicher, welche Sorte oder Größe zu Ihrer Verbindung passt? Kontaktieren Sie unseren technischen Support – wir helfen Ihnen bei der Auswahl.
