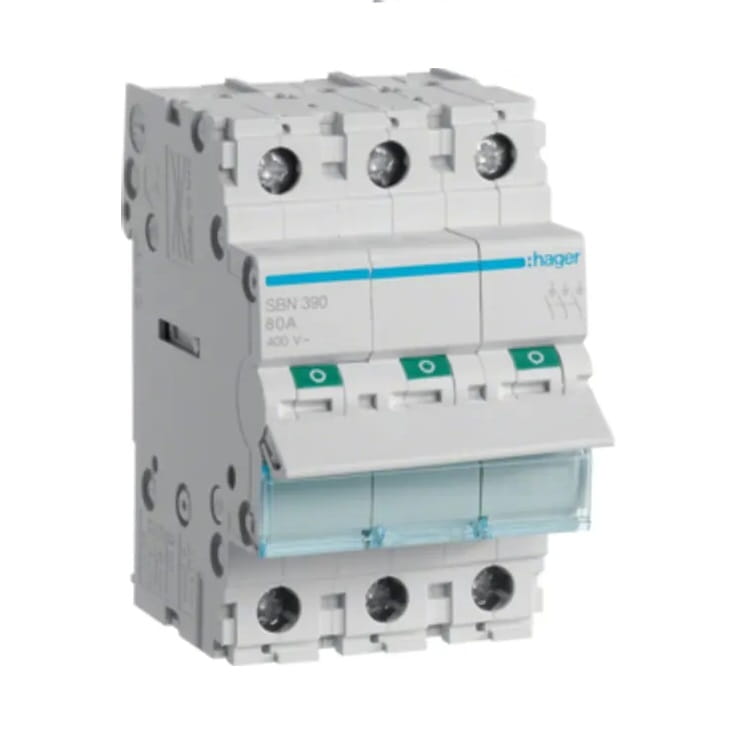

3-Phasen-Lasttrennschalter 3P 100A 400V AC SBN390 Hager

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.248 kg

Preis / stk.: 26,28 € 26.28

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (22,08 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Verpackungsoptionen:

Stück
Paket: 50 Stück
Paket: 100 Stück
Paket: 200 Stück

Menge stk.

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.94118

Anbieter: HAGER

Produktcode: GPV-401-85

Einem Freund empfehlen

Beschreibung

3-Phasen-Lasttrennschalter 3P 100A 400V AC SBN390 HAGER

- SBN390791

3-Phasen-Lasttrennschalter 3P 100A 400V AC SBN390 HAGER ist eine Art elektrischer Schalter, der mehrere Funktionen erfüllt: Er leitet den Strom unter Nennbedingungen und bei Überlast (einschließlich Kurzschluss für eine bestimmte Zeit), trennt den Stromkreis sowohl unter Nenn- als auch unter Fehlerbedingungen und isoliert, wobei er die Anforderungen an die Isolationseigenschaften für einen sicheren Betrieb des Geräts erfüllt.

Jeder modulare HAGER-Lasttrennschalter verfügt über grüne und rote Felder auf dem Betätigungshebel, um die Stellung des Trennschalters deutlich sichtbar zu machen. Das Gerät SBN390 besteht aus robustem Kunststoff und ist für Temperaturen von -20ºC bis +50ºC geeignet.

Spezifikation

Hersteller

HAGER

Nennstrom

100 A

Anzahl der Phasen

3-phasig

Anzahl der Pole

3 P

Bemessungsanschlussspannung Ue (AC)

400 V

Bemessungsfrequenz

50/60 Hz

Nennisolationsspannung Ui

440 V

Spannungseingang Typ 1

Bemessungs-Steh-Stoßspannung Uimp

6000 V

Wechselstrombelastbarkeit AC21, Kategorie A

100 A

Bemessungsbetriebsstrom (AC23), Kategorie A

40 A

AC21 Strombelastbarkeit in Kategorie B

100 A

Zulässige Strombelastbarkeit AC22, Kategorie A

100 A

Zulässige Strombelastbarkeit AC22, Kategorie B

100 A

Bemessungsbetriebsstrom (AC23), Kategorie B

40 A

Kurzschlussstrom mit gl-gG-Sicherungen

1200 A

Einschaltvermögen bei 400 V in AC23A

1692 A

Bemessungs-Kurzzeitfehlerstrom 1s

1,2 kA

Thermischer Strom des Außengehäuses

100 A

Gesamtverlustleistung bei Nennstrom

16,5 W

Verlustleistung pro Pol bei Nennstrom

5,5 W

Elektrische Lebensdauer bei Nennlast in Betriebszyklen (AC21)

2500

Elektrische Lebensdauer bei Nennlast in Schaltspielen (AC22)

2500

Mechanische Festigkeit (Anzahl der Zyklen)

40 000

Querschnitt eines flexiblen Leiters (Drahtes) in einer Klemme

6 / 35 mm²

Querschnitt eines starren Leiters (Drahtes) in einer Klemme

6 / 50 mm²

Anzugsdrehmoment

3,6 Nm

Art des Anschlusses

mit Schraube

Anzahl der Schließer

Lagertemperatur

von -40ºC bis +80ºC

Schutzart

IP20

Abmessungen

69 x 83 x 70 mm

Gerätegruppe

SBN

Norm

IEC 60947-3

Europäische RoHs-Richtlinie

kompatibel

Verschmutzungsgrad nach IEC 60664 / IEC 60947-2

Verfügbare Konfiguration

Produkt-Code

Katalog-Nr.

EAN

Model

GPV-401-85

SBN390/HAG

3250615510303

SBN390

Dateien zum Herunterladen:

Datenblatt SBN390

Technische Daten

Anwendung	AC (Netz)
Trennschaltertyp	Trennschalter
Nennstrom [A]	100A
Polzahl	3P
Nennspannung [V]	400V AC
Marke	HAGER
