Schütze und Relais für Motor-, Beleuchtungs- und Pumpensteuerung
Diese Kategorie umfasst 16 Schütze und Relais für die Hutschienenmontage. Sie schalten Stromkreise mit hoher Last, etwa Motoren, Pumpen, Heizungen, Beleuchtung und Lüftung, und decken zudem Zeit-, Stromstoß- und Schutzfunktionen ab. Das Sortiment eignet sich für Installateure und ausführende Fachbetriebe, die Funktion, Strom und Spulenspannung schnell aufeinander abstimmen möchten.
Das finden Sie in dieser Kategorie
- Modulare Schütze: Spule 230 V AC, 2NO oder 4NO, 25 A oder 40 A, von HAGER, EATON, SCHNEIDER ELECTRIC und ETI.

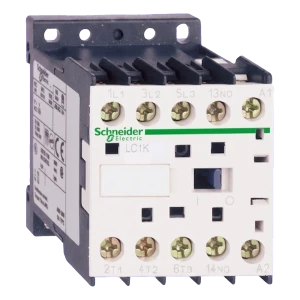

- Leistungsschütze: Eaton DILEM-10-EA (9 A, 1NO) und Schneider Electric TeSys K LC1K1610P7 (3P, 16 A, 1NO), beide 230 V AC.
- Bistabile Relais: BIS-411 und BIS-411-24V (16 A) von F&F FILIPOWSKI für die Hutschienenmontage sowie Hager EPN510.
- Zeitrelais: F&F PCS-516UNI mit 10 Funktionen sowie START- und RESET-Eingängen.
- Elektromagnetisches Relais: F&F PK-2P-24V für Steuerstromkreise mit 24 V AC/DC.
- Thermisches Schutzrelais: F&F CR-810DUO für PTC-Sensoren an Motoren und Transformatoren.
- Überspannungsauslöser: Schneider iMX 100–415 V AC/DC, der bei steigender Versorgungsspannung auslöst.
So wählen Sie richtig
- Gerätetyp: Wählen Sie ein Schütz für hohe Lasten, ein bistabiles Relais zum Schalten über mehrere Taster, ein Zeitrelais für zeitgesteuerte Abläufe und das CR-810DUO für den Motorschutz.
- Bemessungsstrom: Die Produkte reichen von 8 A bis 40 A. Die meisten haben 16 A oder 25 A, das Hager ESC440 ist das Schütz mit 40 A.
- Spulenspannung: 230 V AC ist am gängigsten. Außerdem sind Ausführungen mit 24 V AC/DC und 100–415 V AC/DC erhältlich.
- Kontaktausstattung: Zur Wahl stehen 1NO, 2NO, 4NO, 1NO/NC und 2NO/NC. Verwenden Sie 4NO für vierpoliges Schalten.
- Montage und Größe: Die Produkte hier sind Geräte für die Hutschienenmontage. Das CR-810DUO belegt 1 Modul, das TeSys K misst 45 x 58 x 57 mm.
Typische Anwendungen
Modulare Schütze der Hager-Reihe ESC steuern Beleuchtung und Lüftung, darunter Glühlampen, Leuchtstofflampen, Entladungslampen und LED-Lichtquellen. Eaton-Schütze der Reihe Z-SCH eignen sich für Wohn- und öffentliche Gebäude und werden auf einer Standard-Hutschiene TH 35 mm montiert. Leistungsschütze wie das TeSys K steuern in Industrieanlagen Motoren, Pumpen, Heizungen und Beleuchtung.
Häufig gestellte Fragen
Was passiert mit einem bistabilen Relais BIS-411 nach einem Stromausfall?
Es speichert die Kontaktstellung nicht. Fällt die Versorgungsspannung aus und kehrt wieder zurück, wird der Kontakt auf Aus gesetzt, sodass angeschlossene Geräte nicht unbeaufsichtigt einschalten.
Kann ich die Beleuchtung mit einem Relais von mehreren Stellen aus schalten?
Ja. Mit dem BIS-411 lassen sich Beleuchtung oder andere Verbraucher von mehreren Stellen aus schalten. Impulstaster (Klingeltaster) werden parallel angeschlossen, und jeder Impuls schaltet das Relais um.
Wie viele PTC-Sensoren kann das CR-810DUO überwachen?
Es arbeitet mit bis zu 6 PTC-Sensoren. Die Versorgung beträgt 24 V DC/230 V AC, der Kontakt ist 1NO/NC mit In 16 A, die Schutzart ist IP20.
Sie sind unsicher, welches Schütz oder Relais zu Ihrer Installation passt? Kontaktieren Sie unseren technischen Support, wir helfen Ihnen bei der Auswahl.
