PV-24-01
Eintreibgerät mit SDS MAX-Aufnahme (feuerverzinkt) 18x220mm
27,75 €
Nettopreis: 23,32 €
PV-200-LGY-16
Erdungskabel LGY 16mm² Gelb-Grün
4,17 €
Nettopreis: 3,50 €
PV-20-02
Erdungsplatte Typ Ω aus Edelstahl A2 für Photovoltaikmodule
0,12 €
Nettopreis: 0,10 €
PV-20
Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm
0,07 €
Nettopreis: 0,06 €

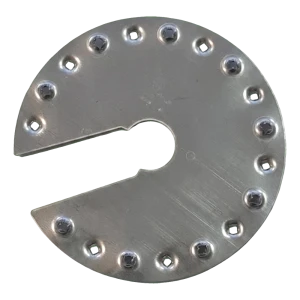

PV-20-04
PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
0,11 €
Nettopreis: 0,09 €

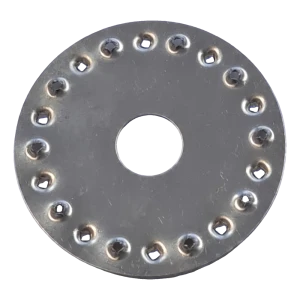

PV-20-03
PV-Erdungsscheibe rund, massiv, Ø35 mm – Edelstahl A2
0,12 €
Nettopreis: 0,10 €
001-774
Steckerder mit Morsekegel-Verschluss Ø 16 x 1500 mm E – feuerverzinkter Stahl
11,31 €
Nettopreis: 9,50 €
Erdungselemente: Scheiben, Platten und Erder für die PV-Erdung
Die Kategorie Erdungselemente umfasst die Teile für Erdung und Potentialausgleich. Dazu gehören Kontaktscheiben und -platten aus Edelstahl für PV-Modulrahmen, ein Steckerder, ein Eintreibgerät mit SDS MAX-Aufnahme und ein gelb-grünes Erdungskabel. Sie richtet sich an Installateure von Photovoltaik- und Blitzschutzanlagen.
Das finden Sie in dieser Kategorie
- PV-Erdungsscheiben und -platten: Edelstahl A2 (1.4301, Werkstoff 304), 40×40 mm, Typ Ω 40×42×6 mm sowie runde Ausführungen mit Ø35 mm und Ø44 mm.
- Steckerder: feuerverzinkter Stahl, Ø16 mm, 1500 mm Länge je Stab, Morsekegel-Verschluss, 2,4 kg.
- Eintreibgerät: SDS MAX-Aufnahme, feuerverzinkter Stahl, 18x220 mm, für den Einsatz mit Bohrhämmern.
- Erdungskabel: LgY 16 mm², gelb-grün, PVC-Isolierung, 450/750 V, feindrähtiger Kupferleiter der Klasse 5.
So treffen Sie die richtige Wahl
- Anwendung: Scheiben und Platten verbinden PV-Modulrahmen mit der Unterkonstruktion. Der Erder eignet sich für die vertikale Erdung in Blitzschutzanlagen.
- Material: Die PV-Kontaktteile bestehen aus Edelstahl A2 (1.4301, Werkstoff 304). Erder und Eintreibgerät sind aus feuerverzinktem Stahl.
- Größe und Bohrung: Wählen Sie Scheibe oder Platte passend zu Ihrer Befestigung. Die Montage- bzw. Mittenbohrungen reichen je nach Modell von 8 mm bis Ø9 mm.
- Werkzeugkompatibilität: Das Eintreibgerät hat eine SDS MAX-Aufnahme. Prüfen Sie daher, ob Ihr Bohrhammer diese aufnimmt.
- Leiter: Das LgY-Kabel hat einen Querschnitt von 16 mm² und ist für Temperaturen von -40°C bis +70°C geeignet.
Typische Anwendungen
Die Scheiben und Platten werden unter einer Schraube montiert. Ihre Zähne bzw. Spitzen durchdringen die isolierende Eloxalschicht der PV-Modulrahmen und erreichen das darunterliegende Aluminium. So entsteht eine durchgehende elektrische Verbindung zu Montageschienen und Unterkonstruktion. Der Steckerder dient zur vertikalen Erdung von Gebäuden und Industrieanlagen. Das Kabel kommt in Verteilern und elektrischen Anlagen zum Einsatz.
Häufig gestellte Fragen
Warum haben PV-Erdungsscheiben Zähne bzw. Spitzen?
Die Eloxalschicht auf Modulrahmen wirkt isolierend. Die scharfen Zähne bzw. Spitzen durchdringen sie beim Anziehen der Schraube. Sie erreichen das darunterliegende Aluminium und stellen so die elektrische Verbindung her.
Womit werden Erder in den Boden getrieben?
Das Eintreibgerät 18x220 mm hat eine SDS MAX-Aufnahme. Es ist für Bohrhämmer ausgelegt und dient zum Einbringen von Erdern bei unterschiedlichen Bodenverhältnissen.
Welchen Temperaturbereich hat das LgY-Kabel 16 mm²?
Das Kabel hat eine PVC-Isolierung und einen feindrähtigen Kupferleiter der Klasse 5. Der zulässige Betriebstemperaturbereich liegt zwischen -40°C und +70°C.
Sie sind unsicher, welche Erdungsteile zu Ihrer Installation passen? Wenden Sie sich an unseren technischen Support – wir helfen Ihnen bei der Auswahl.
