Potentialausgleich für PV-Rahmen und Blitzschutz
Die Kategorie Potentialausgleich umfasst Komponenten, die das elektrische Potential in Photovoltaik- und Blitzschutzanlagen ausgleichen. Das Sortiment besteht aus zwei Erdungsplatten aus Edelstahl für PV-Modulrahmen und einer vernickelten Messing-Potentialausgleichsschiene für mehrere Leiter. Es richtet sich an Installateure und Bauausführende, die an PV-Anlagen, Wohngebäuden und Gewerbeobjekten arbeiten.
Das finden Sie in dieser Kategorie
- Erdungsscheibe – PV-Kontaktplatte aus Edelstahl (PV-20): Edelstahl A2 1.4301 (304), 40×40 mm, 0,2 mm dick, Loch Ø 9 mm, 8 konische Zacken.
- Erdungsplatte Typ Ω aus Edelstahl für Photovoltaikmodule (PV-20-02): Edelstahl A2 1.4301 (304), 40×42×6 mm, Loch 8 mm, Verschraubung mit Modulrahmen und Montageschienen.

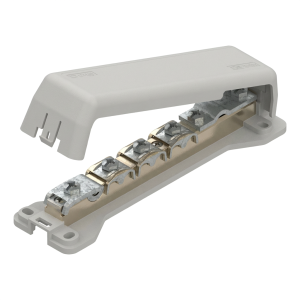

- Potentialausgleichsschiene (000-177): vernickeltes Messing, Anschlüsse für 7 Leiter mit 25 mm², einen Flachleiter bis 30 mm und einen Rundleiter Ø 8–10 mm.
So treffen Sie die richtige Wahl
- Anschlusspunkt: Mit den Platten verbinden Sie PV-Modulrahmen mit der Unterkonstruktion. Mit der Schiene führen Sie mehrere Leiter an einem Punkt zusammen.
- Material: Die Platten bestehen aus Edelstahl A2 (1.4301, Werkstoff 304). Die Schiene besteht aus vernickeltem Messing.
- Befestigungsgröße: Prüfen Sie die Montagebohrung passend zu Ihrem Befestigungsmittel. Die Erdungsscheibe hat ein Loch mit Ø 9 mm, die Erdungsplatte Typ Ω ein Loch mit 8 mm.
- Plattenform: Die Erdungsscheibe misst 40×40 mm und ist flach, mit einer Abkantung von 10 mm. Die Erdungsplatte Typ Ω misst 40×42×6 mm und wird mit Rahmen und Schienen verschraubt.
- Leiterarten: Die Schiene nimmt sieben Leiter mit 25 mm², einen Flachleiter bis 30 mm und einen Rundleiter Ø 8–10 mm auf.
Typische Anwendungen
Die Erdungsplatten kommen in Photovoltaikanlagen zum Einsatz. Ihre Zacken bzw. Zähne durchdringen die eloxierte Schicht des Modulrahmens, die als Isolator wirkt, und erreichen das darunterliegende Aluminium. So entsteht eine elektrische Verbindung zwischen Rahmen, Schienen und Tragkonstruktion. Die Schiene dient als Potentialausgleichspunkt in Blitzschutz- und Erdungsanlagen in Wohn- und Gewerbegebäuden.
Häufig gestellte Fragen
Warum haben die PV-Erdungsplatten Zacken bzw. Zähne?
Die eloxierte Schicht auf PV-Modulrahmen wirkt isolierend. Die Zacken bzw. Zähne durchdringen sie und erreichen das blanke Aluminium darunter. So entsteht eine zuverlässige elektrische Verbindung.
Was lässt sich an die Potentialausgleichsschiene anschließen?
Sie nimmt sieben Leiter mit 25 mm², einen Flachleiter bis 30 mm Breite und einen Rundleiter mit einem Durchmesser von 8–10 mm auf. Sie besteht aus vernickeltem Messing.
Sie sind unsicher, welche Komponente für den Potentialausgleich zu Ihrer Installation passt? Wenden Sie sich an unseren technischen Support, wir helfen Ihnen bei der Auswahl.
