Aluminium-Trapezbrücke H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage

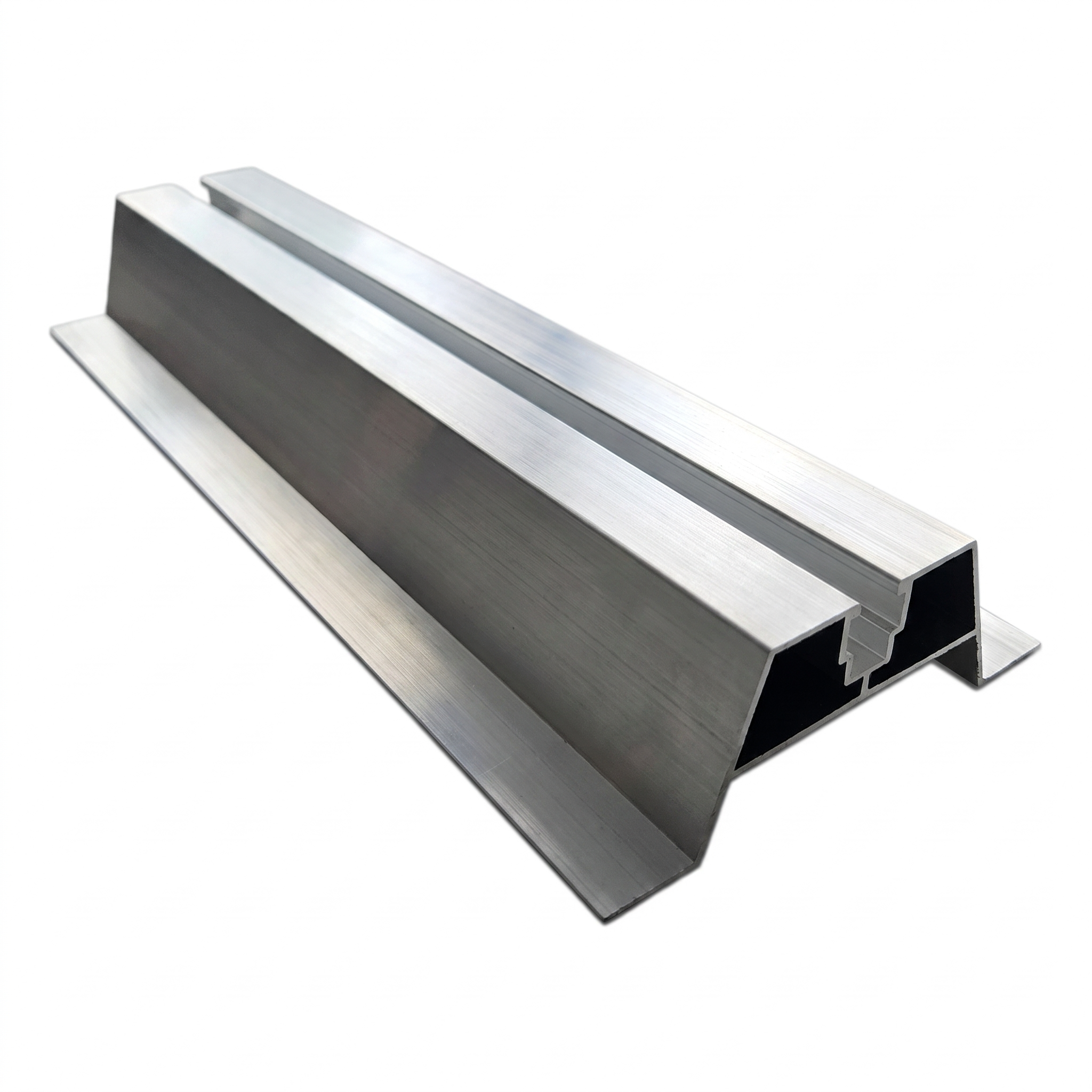

Aluminium-Trapezbrücke mit EPDM-Dichtung ist ein professioneller Dachadapter für die Montage von Photovoltaik-Konstruktionen auf Trapezblechen. Dank des Profils mit einer Höhe von 40 mm passt sich die Brücke ideal der Wellenform des Blechs an und bietet eine stabile und dichte Basis für PV-Montageschienen. Im Lieferumfang enthalten ist eine Unterlage aus EPDM-Gummi mit 2 mm Stärke, die Schwingungen dämpft, Unebenheiten ausgleicht und die Blechoberfläche vor Beschädigungen schützt.
Wesentliche Vorteile für den Installateur
- Integrierter Montagekanal – ermöglicht die schnelle Befestigung von Schienen mit Gleitschrauben ohne zusätzliche Komponenten
- Standardeloxierung – dauerhafter Korrosionsschutz des Aluminiums für langjährige Witterungsbeständigkeit
- EPDM-Dichtung 2 mm im Lieferumfang – verhindert galvanischen Kontakt zwischen Aluminium und Stahlblech und gewährleistet die Wasserdichtheit der Verbindung
- Gewicht nur 0,315 kg – belastet die Dachkonstruktion nicht und erleichtert den Transport zur Baustelle

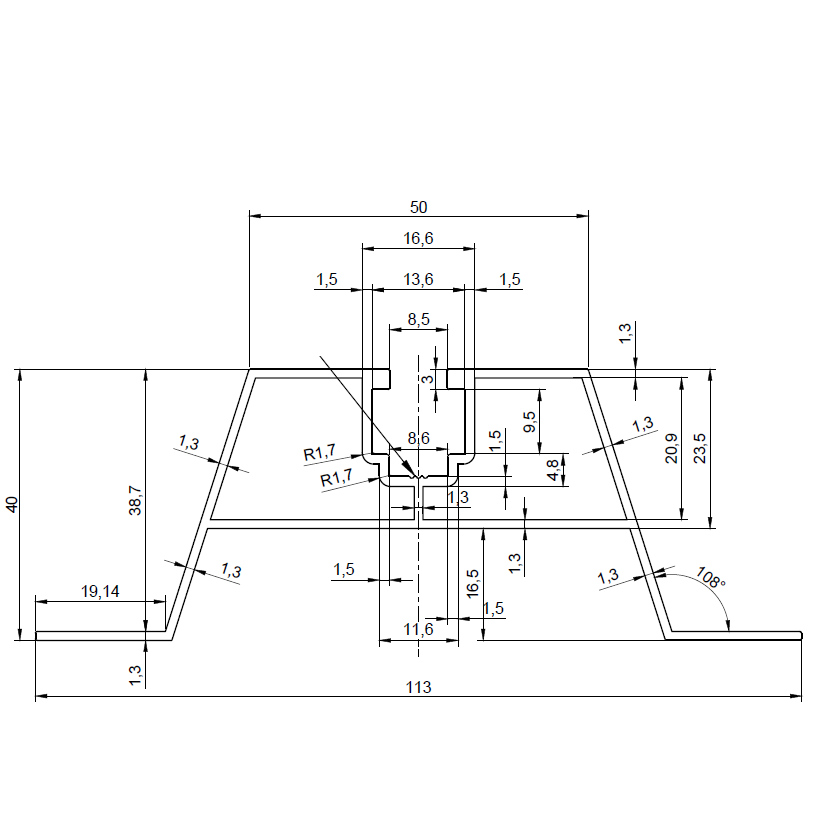

Abmessungen und Profilparameter (Querschnitt)
- Länge der Brücke: 330 mm
- Gesamthöhe des Profils: 40 mm
- Obere Breite (Kopf): 50 mm
- Gesamtbreite an der Basis: 113 mm
- Breite der seitlichen Füße: 19,4 mm (links und rechts)
- Wandstärke seitlich: 1,3 mm
- Wandstärke oben: 1,3 mm
- Montagekanal – Öffnung: 8,5 mm, Innenbreite: 13,6 mm
Allgemeine Daten
- Profilmaterial: Aluminium mit Standardeloxierung
- Dichtung: EPDM 2 mm
- Gewicht: 0,315 kg
- Außenabmessungen: 330 × 113 × 40 mm (L × B × H)
Die Trapezbrücke ist ein unverzichtbares Element des PV-Montagesystems auf Trapezfalzdächern. Ihre symmetrische Konstruktion mit innerer Verstärkungsquerstrebe sorgt für eine gleichmäßige Lastübertragung von der Montageschiene auf die Blechfalz. An den in der Zeichnung markierten Stellen können Wärmespuren aus dem Extrusionsprozess sichtbar sein – dies ist ein normales Produktionsmerkmal und beeinträchtigt nicht die Tragfähigkeitseigenschaften des Profils.
