PV-02-03-02
Aluminium-Trapezblech-Steg H-40 mit EPDM 400 mm für Trapezblechdächer
4,15 €
Nettopreis: 3,49 €
PV-02-03
Aluminium-Trapezblechbrücke H-40 mit EPDM 330 mm – PV-Befestigung für Trapezblech
3,71 €
Nettopreis: 3,12 €
PV-02-02
Aluminium-Trapezblechbrücke H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech
3,91 €
Nettopreis: 3,29 €
PV-02-06
Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – Typ 2 für Trapezblech
4,18 €
Nettopreis: 3,52 €
PV-02-04-02
Aluminium-Trapezblechbrücke H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech
5,47 €
Nettopreis: 4,60 €
PV-02-05
Aluminium-Trapezblechprofil H-100 mit EPDM 330 mm für Trapezblech
5,67 €
Nettopreis: 4,77 €
PV-02-01
Aluminium-Trapezbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech
3,51 €
Nettopreis: 2,95 €
PV-01-18
Aluminiumprofil 195cm 40x40 für Hammerkopfschrauben eloxiert
24,52 €
Nettopreis: 20,61 €

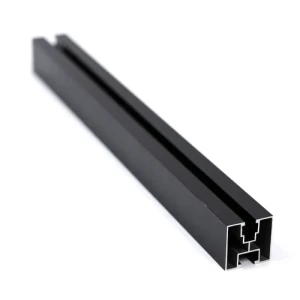

PV-01-17
Aluminiumprofil 195cm 40x40 für Sechskantschrauben eloxiert
21,35 €
Nettopreis: 17,94 €
PV-01-15
Aluminiumprofil 195cm 40x40mm für Hammerkopfschrauben
13,47 €
Nettopreis: 11,32 €
PV-01-16
Aluminiumprofil 195cm 40x40mm für Sechskantschrauben M10
11,95 €
Nettopreis: 10,04 €
PV-01-30
Aluminiumprofil 195cm 45x40 mit Kabelkanal 90509
16,42 €
Nettopreis: 13,80 €
PV-01-34
Aluminiumprofil 195cm 80x40 für Sechskantschraube 90443
25,39 €
Nettopreis: 21,34 €
PV-01-05
Aluminiumprofil 220cm 40x40 für Sechskantschrauben
14,02 €
Nettopreis: 11,78 €
PV-01-08
Aluminiumprofil 221cm 40x40 für Hammerkopfschrauben
15,25 €
Nettopreis: 12,82 €
PV-01-05-AN
Aluminiumprofil 221cm 40x40 für Sechskantschrauben eloxiert
22,37 €
Nettopreis: 18,80 €
PV-01-08-AN
Aluminiumprofil 221cm 40x40mm für Hammerkopfschrauben eloxiert
24,52 €
Nettopreis: 20,61 €
PV-01-33
Aluminiumprofil 221cm 45x40 mit Kabelkanal 90509
18,63 €
Nettopreis: 15,65 €
Aluminiumprofile für PV-Montagesysteme
Diese Kategorie umfasst Aluminiumprofile aus 6060 für den Aufbau von Photovoltaik-Unterkonstruktionen. Sie enthält Montageschienen, Verbinder zur Verlängerung der Schienen sowie Trapezblechbrücken mit EPDM-Dichtung. Das Sortiment richtet sich an Installateure und Bauunternehmen, die tragende Schienen für Modulklemmen, Dachhaken und Adapter auf Schrägdächern, Flachdächern und Trapezblechdächern benötigen.
Das finden Sie in dieser Kategorie
- Montageprofile - Aluminiumschienen aus 6060, überwiegend 40x40 mm, von 10 cm bis 665 cm Länge, für Sechskant- oder Hammerkopfschrauben.
- Profilverbinder - U-Profil-Verbinder 25×45×25 mm in 100, 120 und 200 mm zur Verlängerung der Schienen.
- Trapezblechbrücken und Dachhalter - Typen H-30 bis H-100 mit EPDM-Dichtung für Trapezblechdächer.
So treffen Sie die richtige Wahl
- Querschnitt: 40x40 mm ist der gängigste Querschnitt. Zusätzlich sind Profile mit 80x40 mm und 45x40 mm erhältlich.
- Schraubensystem: Wählen Sie die Nut für Sechskantschrauben M10 nach DIN 933 oder für Hammerkopfschrauben 28/15 M10.
- Oberfläche: Aluminium natur oder schwarz eloxiert, beides in der Legierung 6060.
- Länge: Zur Auswahl stehen kurze Abschnitte von 10 cm bis zu Schienen mit 665 cm. Längere Strecken lassen sich bei Bedarf mit Verbindern realisieren.
- Dachtyp: Bei Trapezblech wählen Sie Höhe (H-30 bis H-100) und Länge der Brücke passend zum Dach.
Typische Anwendungen
Die Schienen 40x40 mm bilden die tragende Struktur von Photovoltaikanlagen auf Schrägdächern. Die Module werden mit Mittel- und Endklemmen in der oberen Nut befestigt. In der unteren Nut sitzen Adapter, Dachhaken oder Montagewinkel. Verbinder verlängern die Schienen, zum Beispiel bei Flachdach-Montagesystemen. Trapezblechbrücken mit EPDM-Dichtung tragen die Module auf Trapezblechdächern.
Häufig gestellte Fragen
Wie werden die Module am Profil befestigt?
Mittel- und Endklemmen werden in der oberen Nut befestigt. Die untere Nut dient zur Montage des Profils auf Adaptern, Dachhaken oder Montagewinkeln.
Kann ich ein Montageprofil verlängern?
Ja, mit Profilverbindern. Sie bestehen aus Aluminium 6060 mit einem U-Profil von 25×45×25 mm, 2,5 mm Wandstärke und Bohrungen Ø 10,5 mm. Die Längen betragen 100, 120 und 200 mm.
Welche Schrauben passen zu den Profilen?
Je nach Ausführung Sechskantschrauben M10 nach DIN 933 mit Flanschmuttern oder Hammerkopfschrauben 28/15 M10. Die Schraubenart finden Sie im Produktnamen.
Sie benötigen Hilfe bei der Abstimmung von Profilen, Verbindern und Schrauben auf Ihr Dach? Kontaktieren Sie unseren technischen Support für eine Beratung zur Auswahl.
