Aluminium-Trapezbrücke PV mit EPDM H70 L330 für Trapezblech

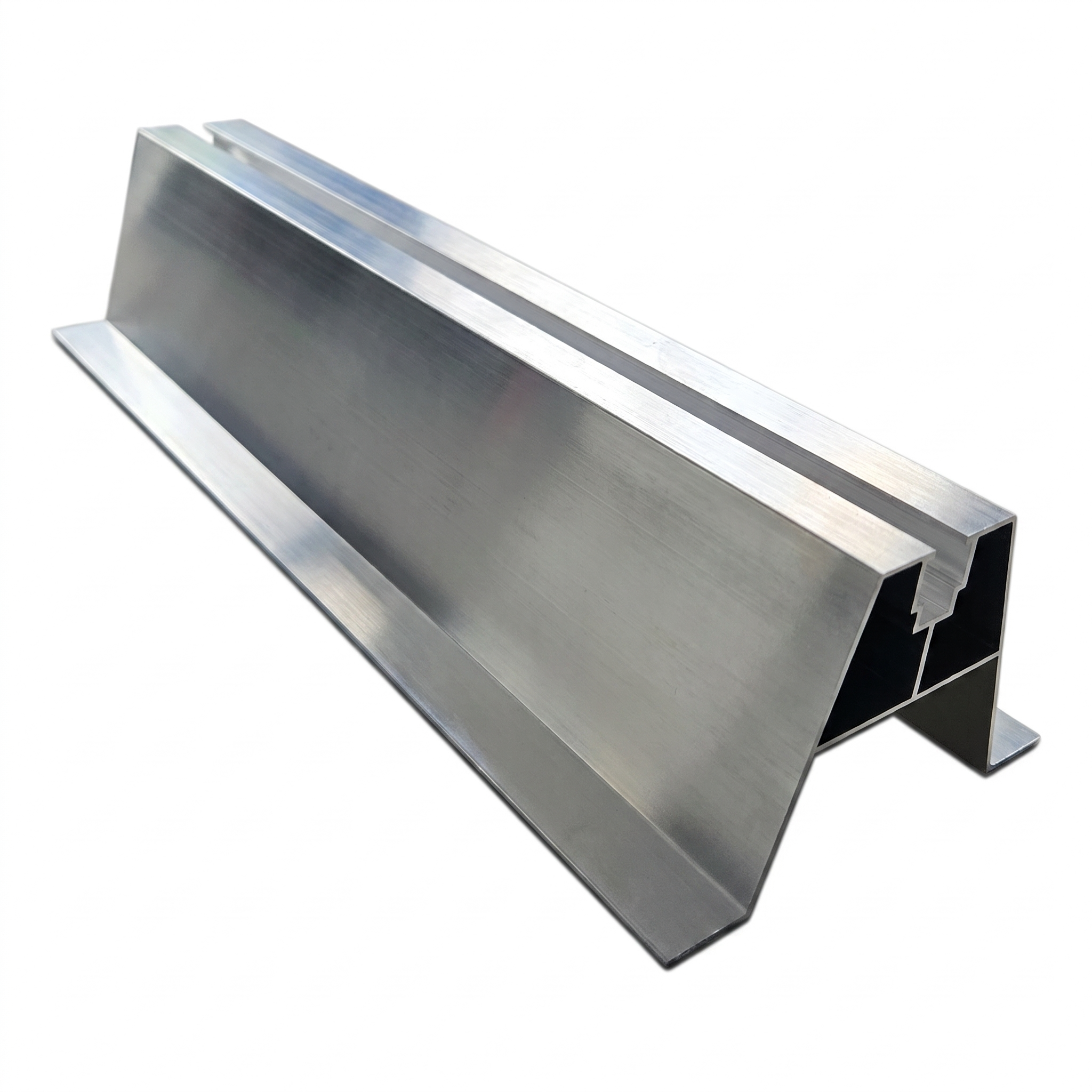

Aluminium-Trapezbrücke H70 L330 ist ein robustes Montageprofil für Photovoltaikanlagen auf Dächern mit Trapezblech. Dank der EPDM-Dichtung mit 2 mm Stärke gewährleistet sie eine dichte und stabile Anlage am Untergrund, wodurch Mikrovibrationen und Beschädigungen der Blechoberfläche vermieden werden. Das einbaufertige Element verkürzt die Montagezeit und sorgt für gleichbleibende Qualität auf jedem Dach.
Das Profil ist aus Aluminium in der Ausführung Standard (Schutzanodisierung) gefertigt. Der trapezförmige Querschnitt mit zentralem Führungskanal ermöglicht eine sichere Befestigung mit Schraube oder Bohrschraube und gewährleistet eine hohe Tragfähigkeit bei einem geringen Eigengewicht von nur 0,357 kg.
Anwendung
- Montage von PV-Montageschienen auf Trapezblechdächern
- Ausgleich des Trapezprofils – die Brücke verteilt den Druck gleichmäßig auf die Blechrippen
- Kompatibel mit Bohrschrauben oder Schrauben mit EPDM-Unterlegscheibe
Produktparameter
- Länge: 330 mm
- Höhe: 70 mm
- Profilmaterial: Aluminium
- Ausführung: Standard (Schutzanodisierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,357 kg
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm (Profilmaß: 70 mm laut Querschnittzeichnung)
- Breite des oberen Teils: 40 mm
- Breite der Basisfüße: 26,63 mm (links und rechts)
- Innerer Abstand der Füße: 62,74 mm
- Winkel der Schrägwände: 14°
- Wandstärke: 1,2–1,5 mm
- Stärke der oberen Wand: 1,3 mm
- Führungskanal – Öffnungsbreite: 9 mm, Tiefe: 16 mm
- Nicht angegebene Radien: R0,25
Der präzise konstruierte Trapezquerschnitt mit innerer Verstärkungsrippe und zentralem Führungskanal gewährleistet die Steifigkeit des Profils und eine einfache Positionierung der Befestigungselemente.
