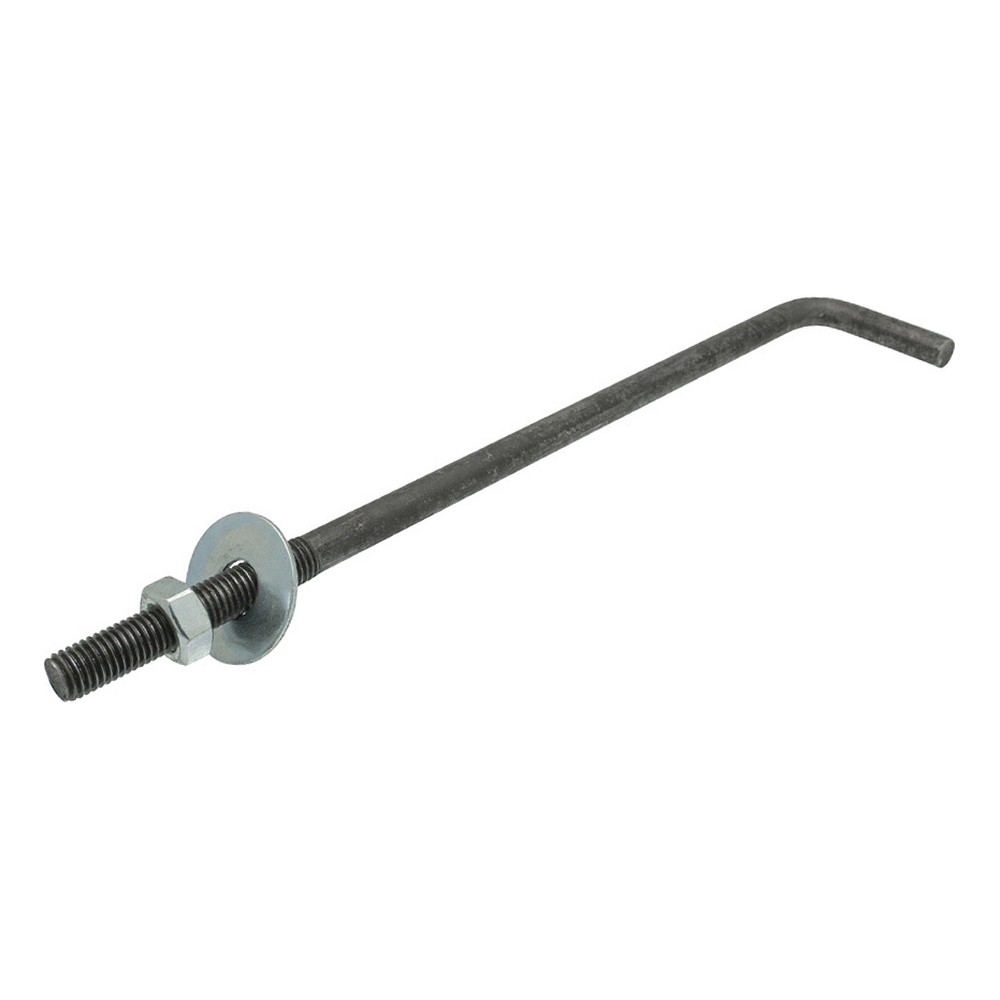

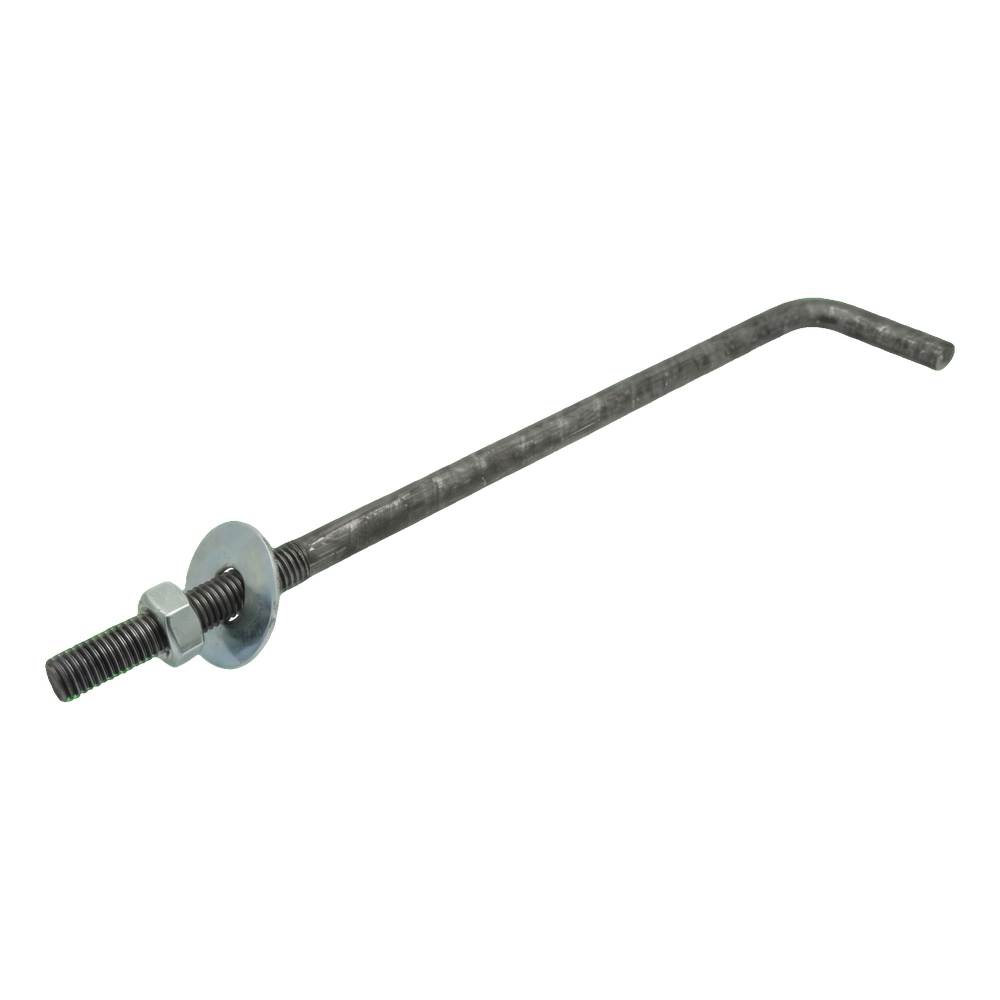

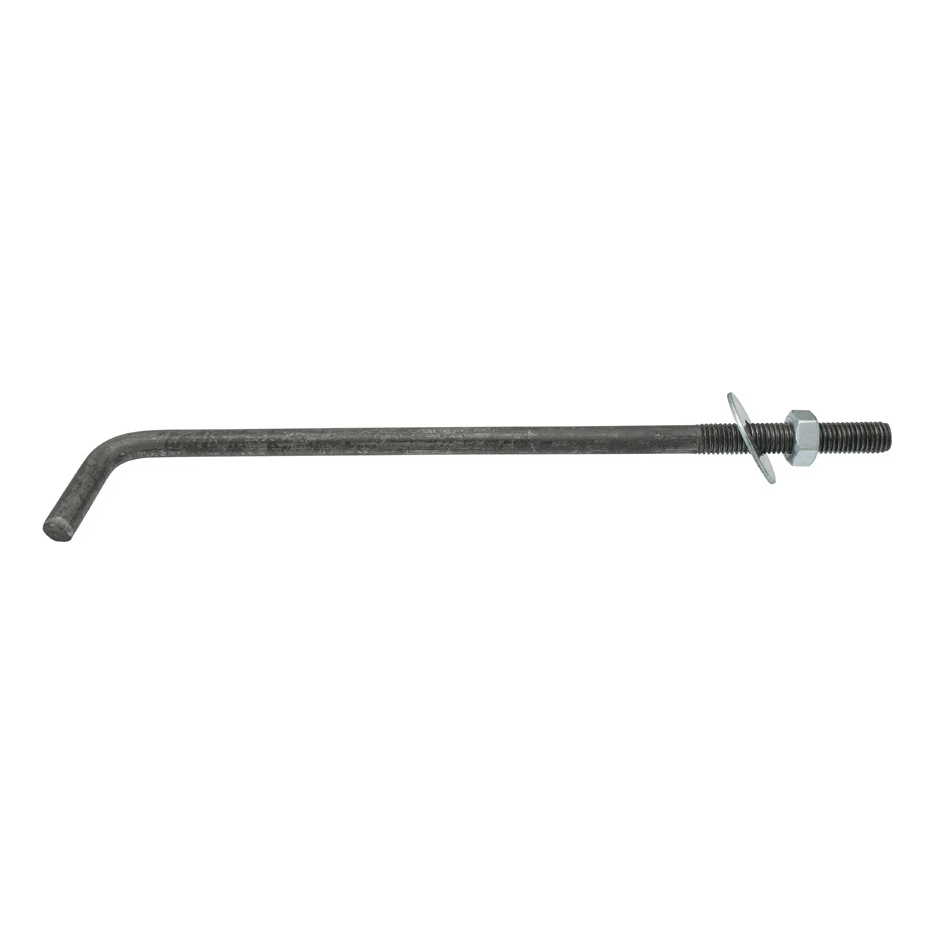

Ankerschraube L-Form (abgewinkelte Verbindungsschraube) M16 × 400 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M16 × 400 mm, schwarz
Mauerlattenanker Typ L (gebogene Hakenschraube) mit M16-Gewinde und einer Länge von 400 mm in schwarzer Ausführung, vom Unternehmen produziert. Er dient zur dauerhaften Verankerung der Mauerlatte im Stahlbetonringanker oder in der Decke – das gebogene L-förmige Ende sorgt für einen sicheren Halt im Beton, und das Gewinde mit Mutter und Unterlegscheibe ermöglicht ein präzises Anziehen des hölzernen Dachkonstruktionselements.
Anwendung
Der Anker ist für die Befestigung von Mauerlatten (Dachbalken) am Stahlbetonringanker oder an der Betondecke bestimmt. Das L-förmig gebogene Ende wird beim Betonieren im Beton einbetoniert, der Gewindeteil ragt über die Oberfläche hinaus – das Gewinde wird durch die Bohrung in der Mauerlatte geführt, anschließend werden Unterlegscheibe und Mutter aufgesetzt, die das Holz an den Beton pressen. Eine weit verbreitete Lösung im Einfamilienhaus- und Wirtschaftsbau bei der Montage des Dachstuhls.
Konstruktion

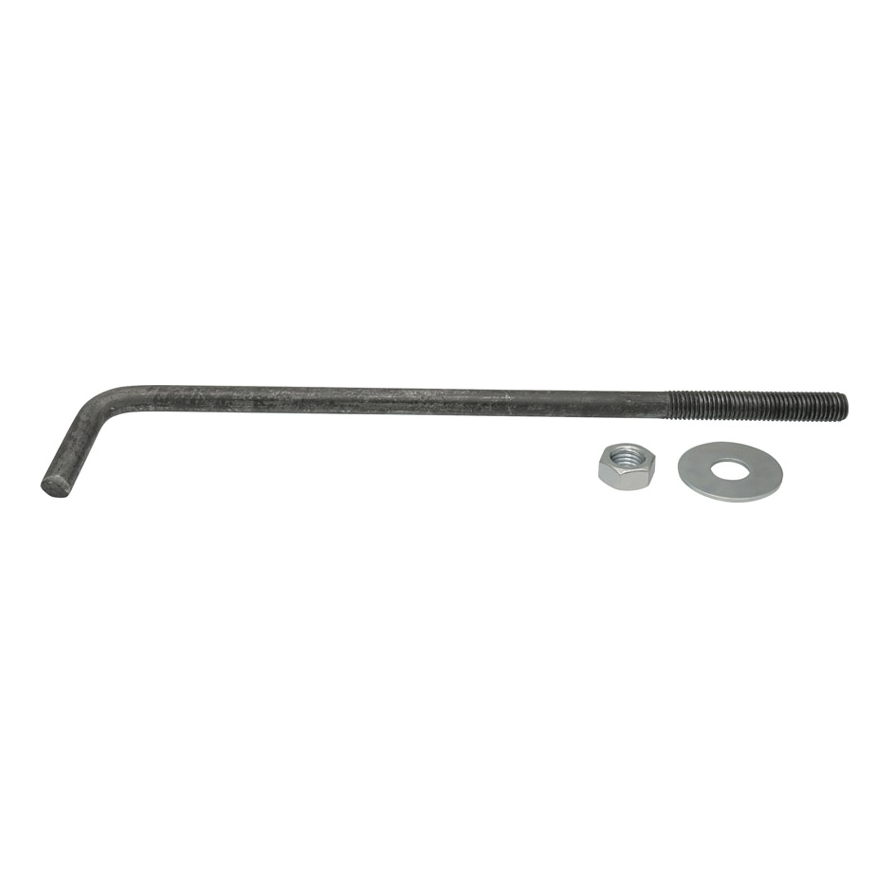

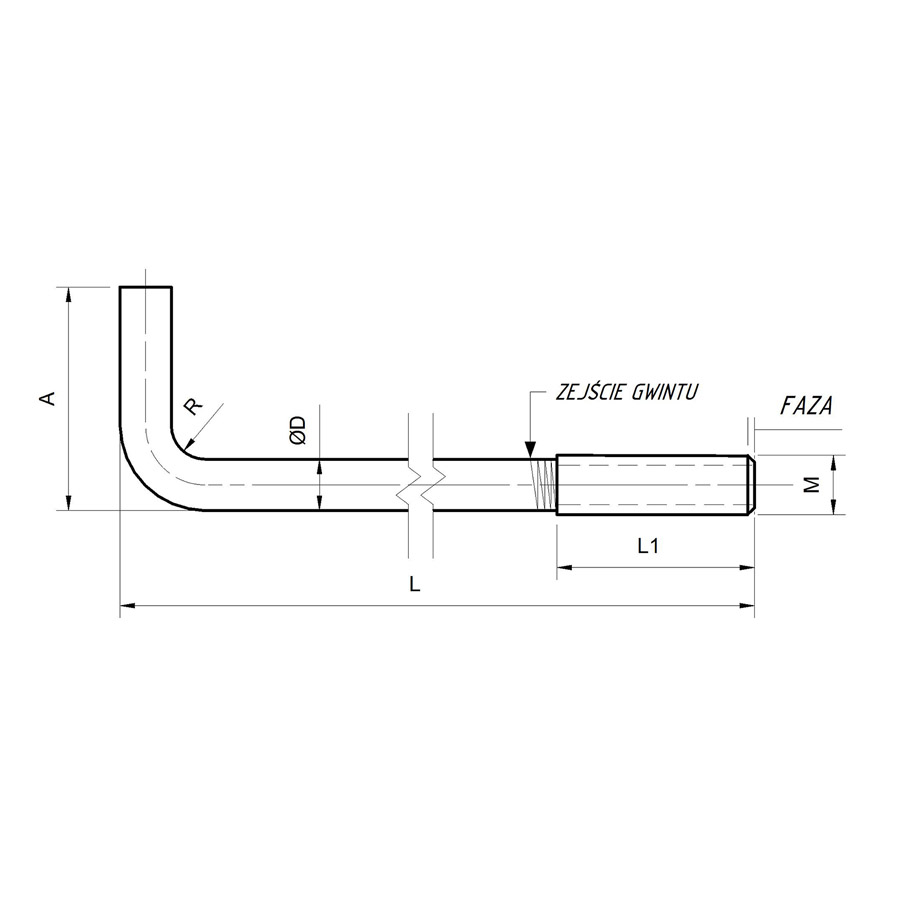

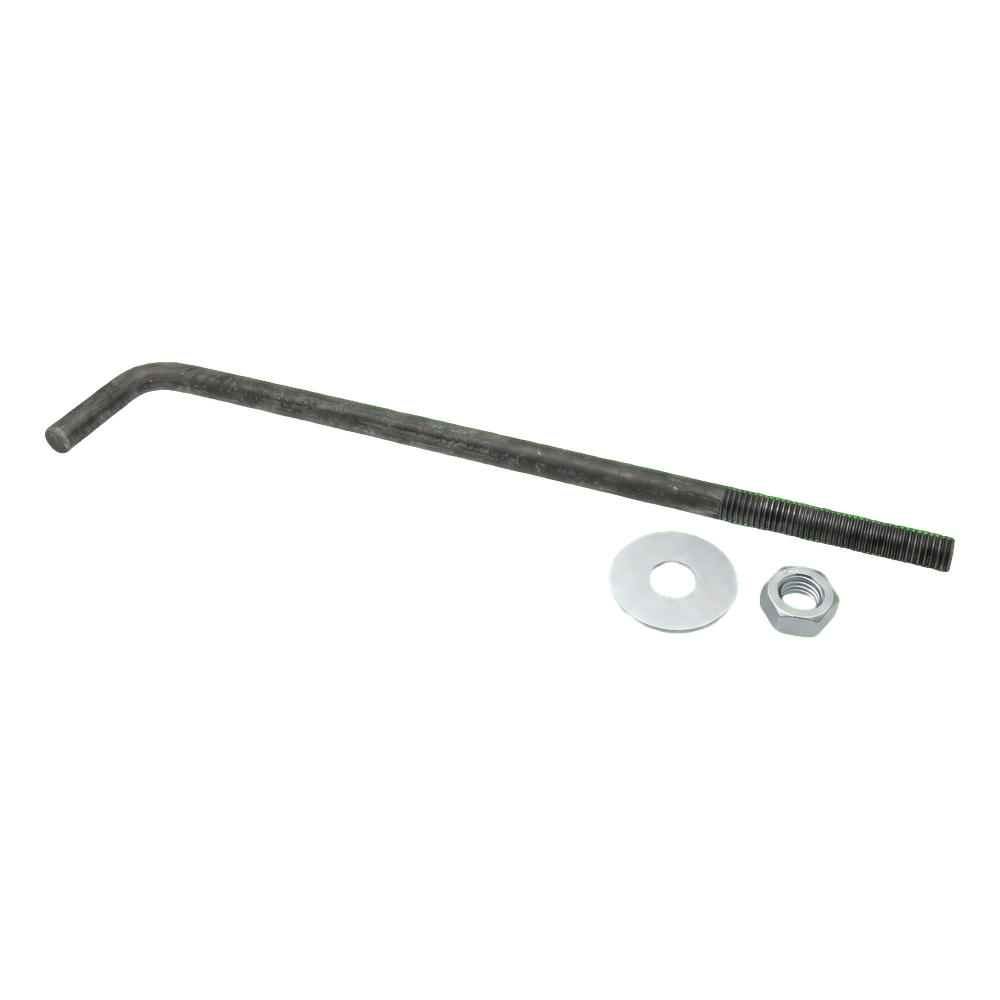

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Ankers: L – Gesamtlänge des Schafts, A – Länge der Abbiegung (Haken), R – Biegeradius, ØD – Schaftdurchmesser, L1 – Länge des Gewindeteils, M – metrisches Gewinde. Das Gewindeende besitzt eine Fase, die das Aufdrehen der Mutter erleichtert. Jeder Anker wird komplett mit Sechskantmutter und runder Unterlegscheibe geliefert – die Befestigungselemente sind verzinkt (silberfarben), der Schaft selbst ist in schwarzer Ausführung (roher Stahl ohne Korrosionsschutzbeschichtung).
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M16 |
| Länge [mm] | 400 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
