Ankerschraube L-Form (abgewinkelter Schraubanker) M16×500 mm – verzinkt
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Ankerschraube L-Form (abgewinkelter Schraubanker) M16×500 mm – verzinkt

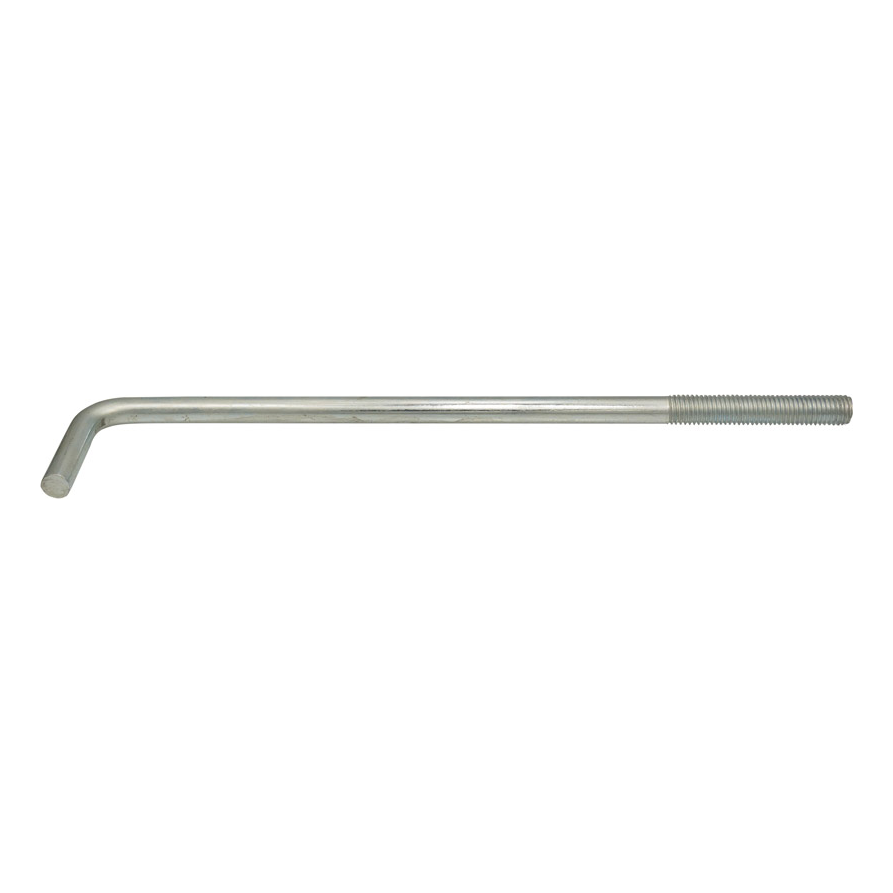

Abgewinkelter Schraubanker Typ L (Ankerschraube L-Form) mit M16-Gewinde und einer Länge von 500 mm. Stahl-Verankerungselement mit verzinkter Oberfläche, bestimmt für die dauerhafte Verankerung der Mauerlatte im Stahlbeton-Ringbalken oder in der Wand. Das abgewinkelte untere Ende in L-Form sorgt nach dem Einbetonieren für einen sicheren Halt im Beton, und das Gewinde am oberen Ende ermöglicht das Festziehen der Mauerlatte mit Mutter und Unterlegscheibe.
Anwendung
Ankerschrauben in L-Form werden im Bauwesen häufig zur Befestigung von Mauerlatten aus Holz am Stahlbeton-Ringbalken eingesetzt. Der untere, abgewinkelte Teil der Stange wird in den Beton des Ringbalkens eingegossen, während der Gewindebolzen über die Betonoberfläche hinausragt. Nach dem Auflegen der Mauerlatte auf den Bolzen und dem Anziehen mit Mutter und Unterlegscheibe entsteht eine dauerhafte Verbindung zwischen der Dachkonstruktion und dem Ringbalken. Das Element wird außerdem zur Verankerung von Stützen, Rahmen und Stahlkonstruktionen in Betonfundamenten verwendet.
Lieferumfang des Sets

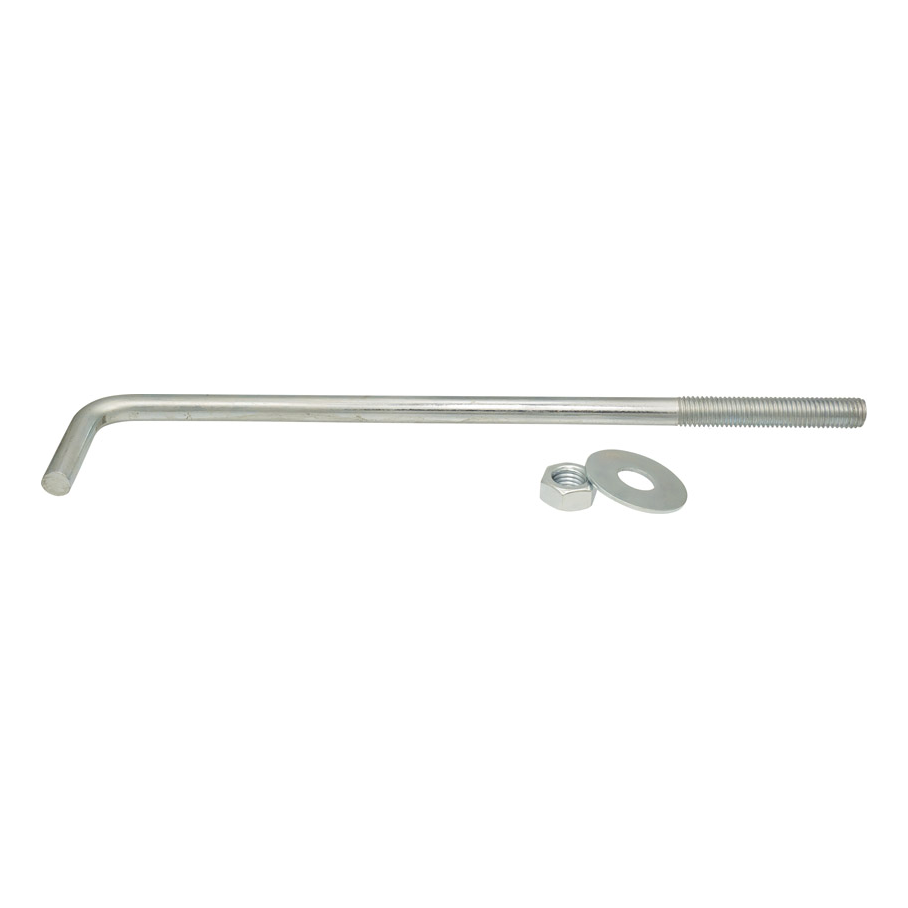

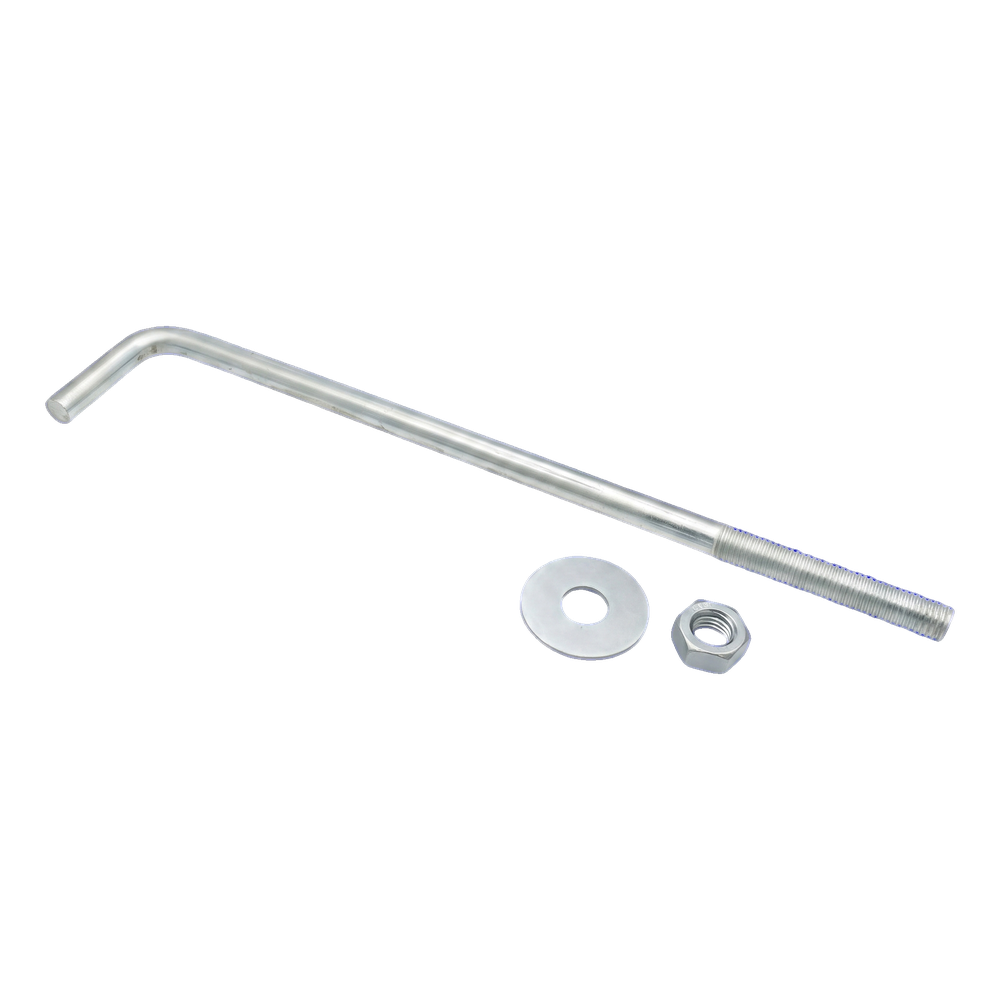

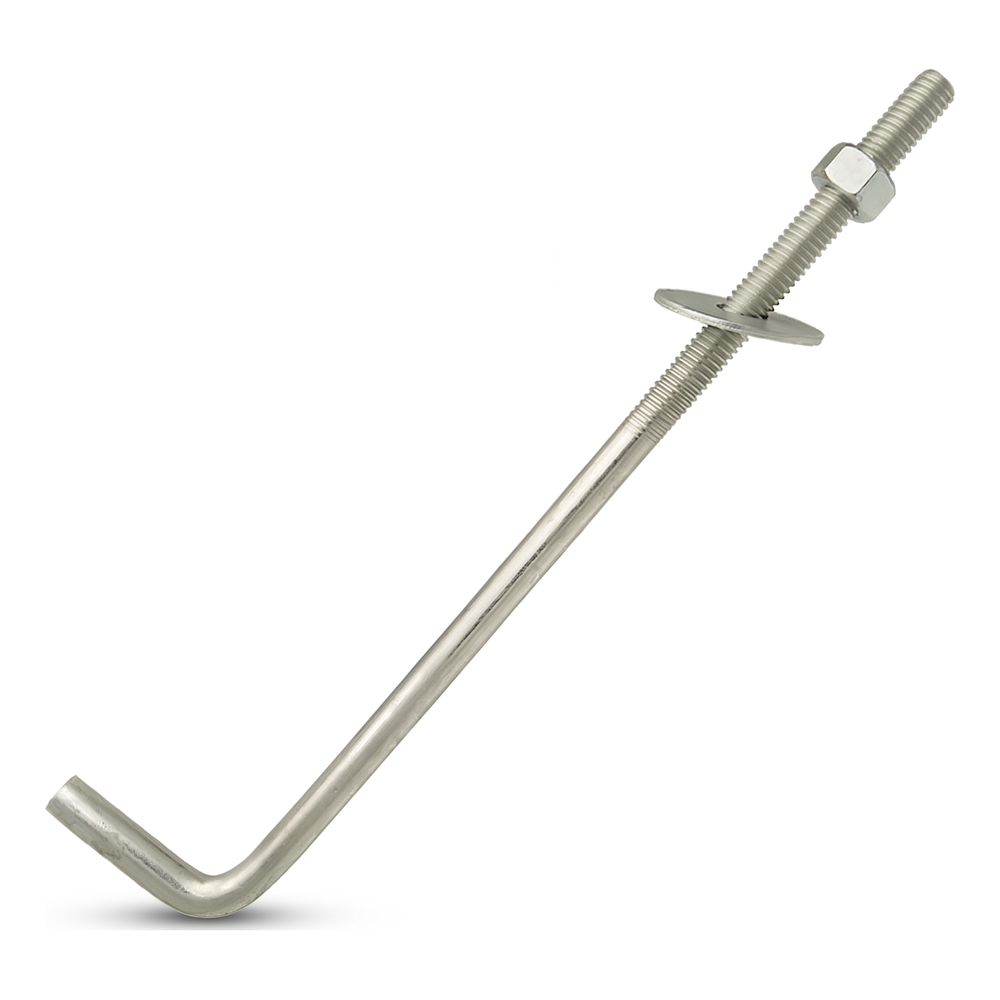

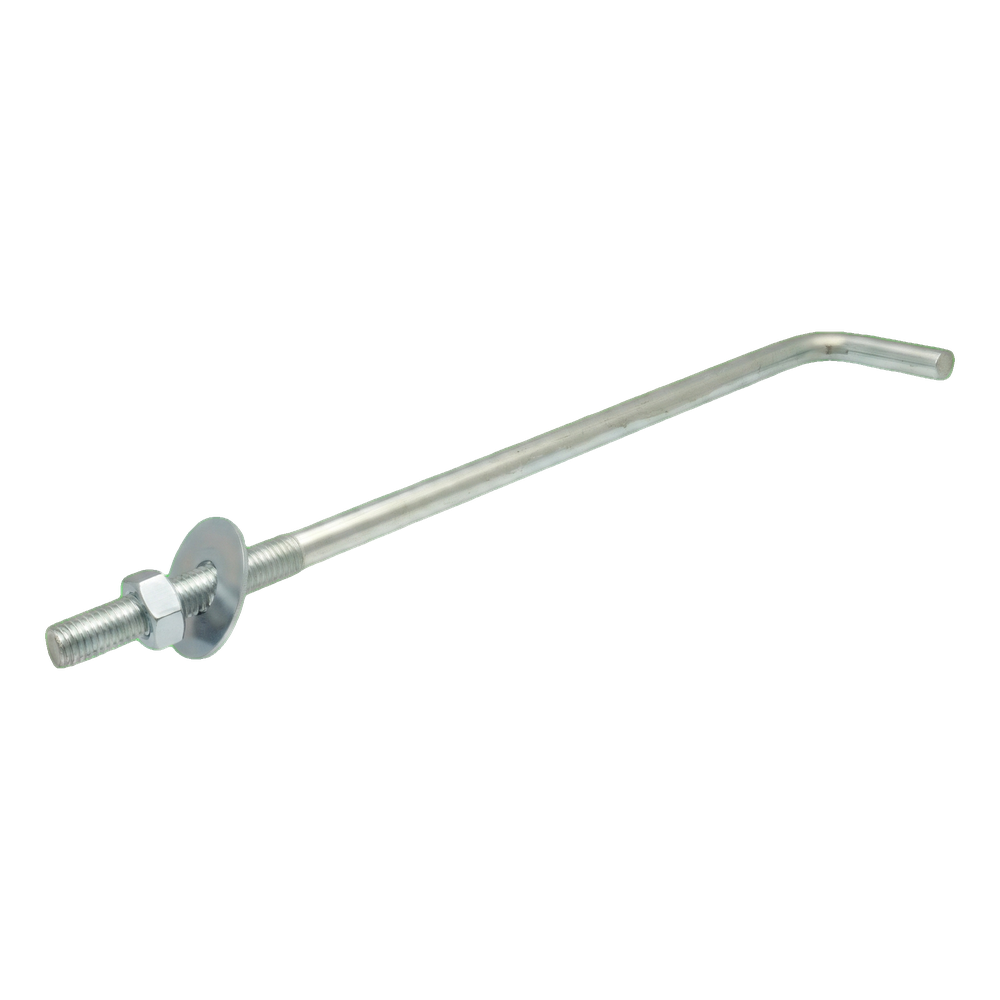

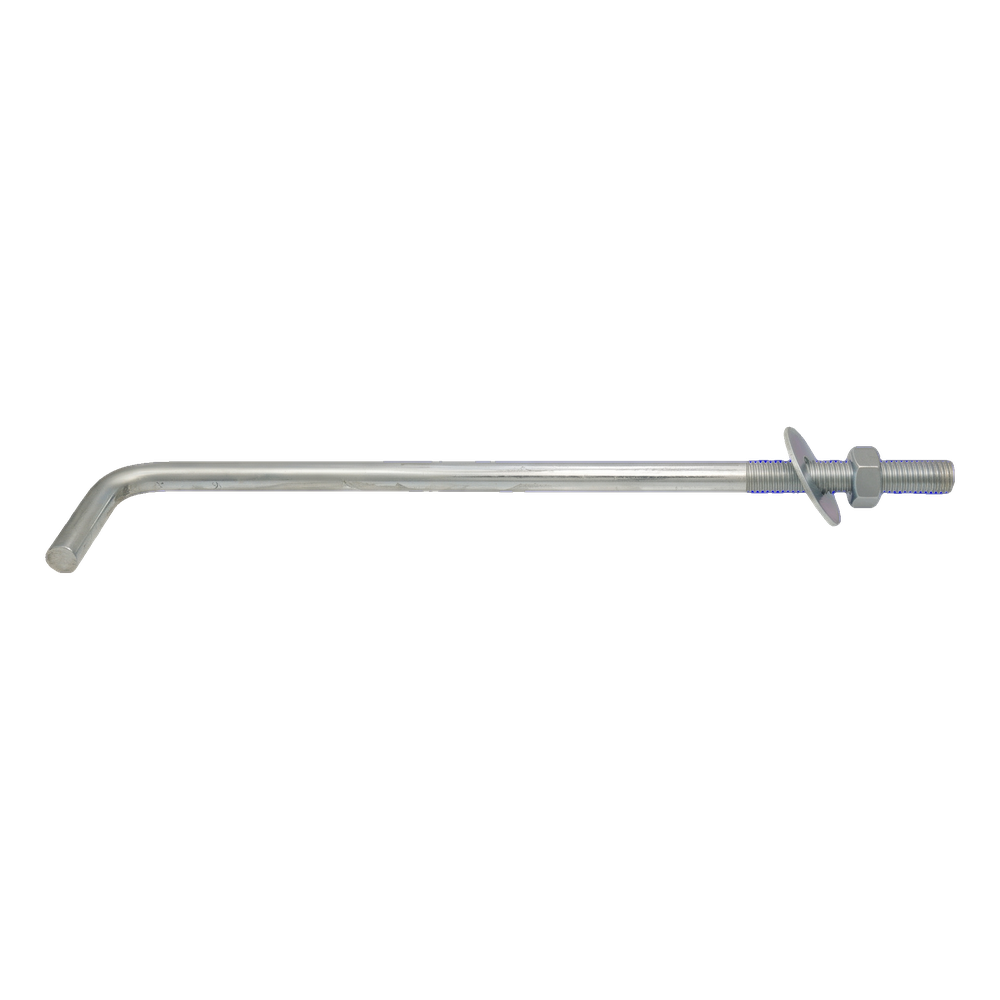

Die Ankerschraube wird mit M16-Mutter und Unterlegscheibe geliefert, wie auf den Produktfotos zu sehen. Die verzinkte Beschichtung schützt das Element sowohl bei der Lagerung als auch nach dem Einbau in der Konstruktion vor Korrosion. Das Gewinde M16 ist eine gängige Größe und kompatibel mit handelsüblichen Muttern und Unterlegscheiben im metrischen Standard.
Aufbau und Abmessungen

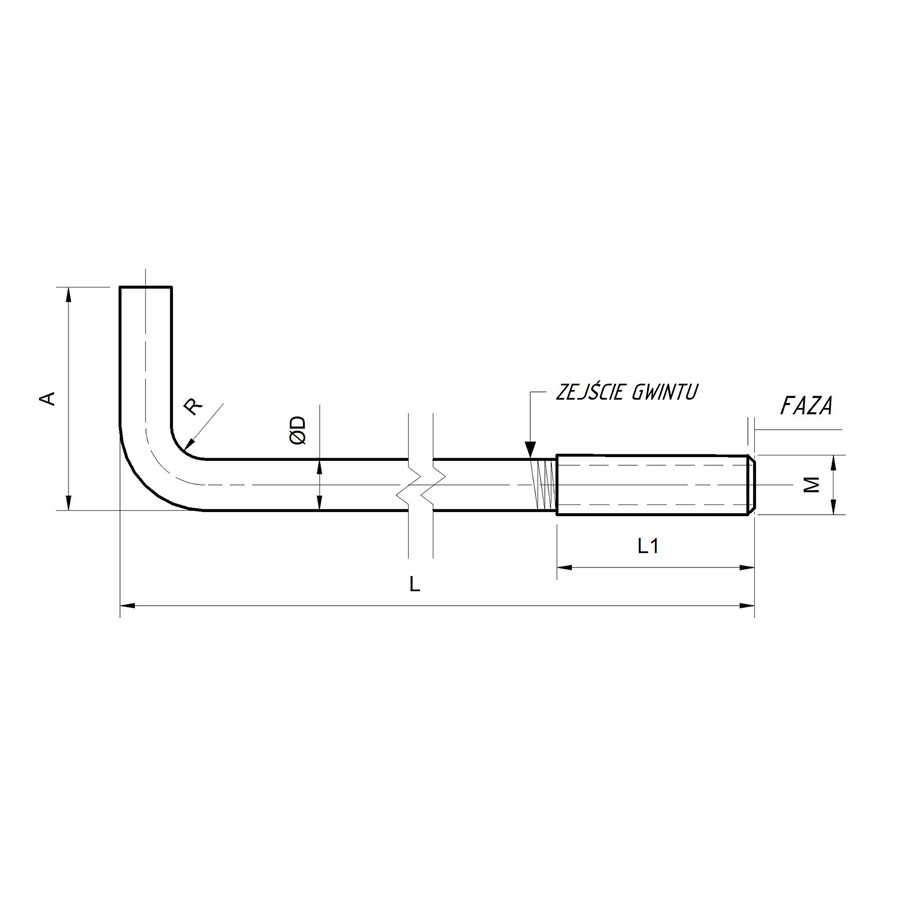

Die technische Zeichnung zeigt die charakteristischen Abmessungen der Ankerschraube L-Form: L — Gesamtlänge des Bolzens, A — Länge des abgewinkelten Schenkels, R — Biegeradius, ØD — Bolzendurchmesser, L1 — Länge des Gewindeteils und M — Größe des metrischen Gewindes. Die Abwinkelung in L-Form mit einer Fase am Bolzenende erleichtert das Einsetzen des Ankers in die Schalung vor dem Einbetonieren.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 500 |
| Beschichtung | Verzinkt |
| Material | Stahl |
