Ankerschraube L-Form (gebogene Schraubverbindung) M14 × 300 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

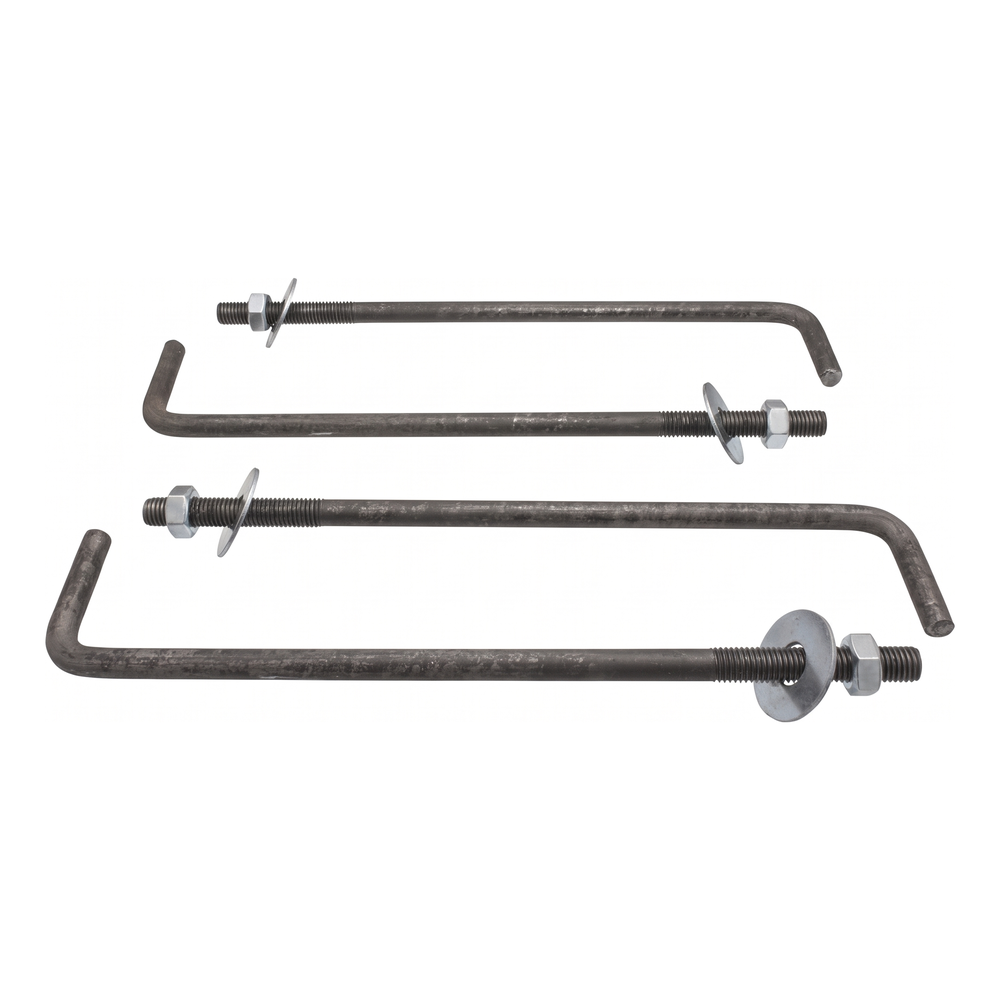

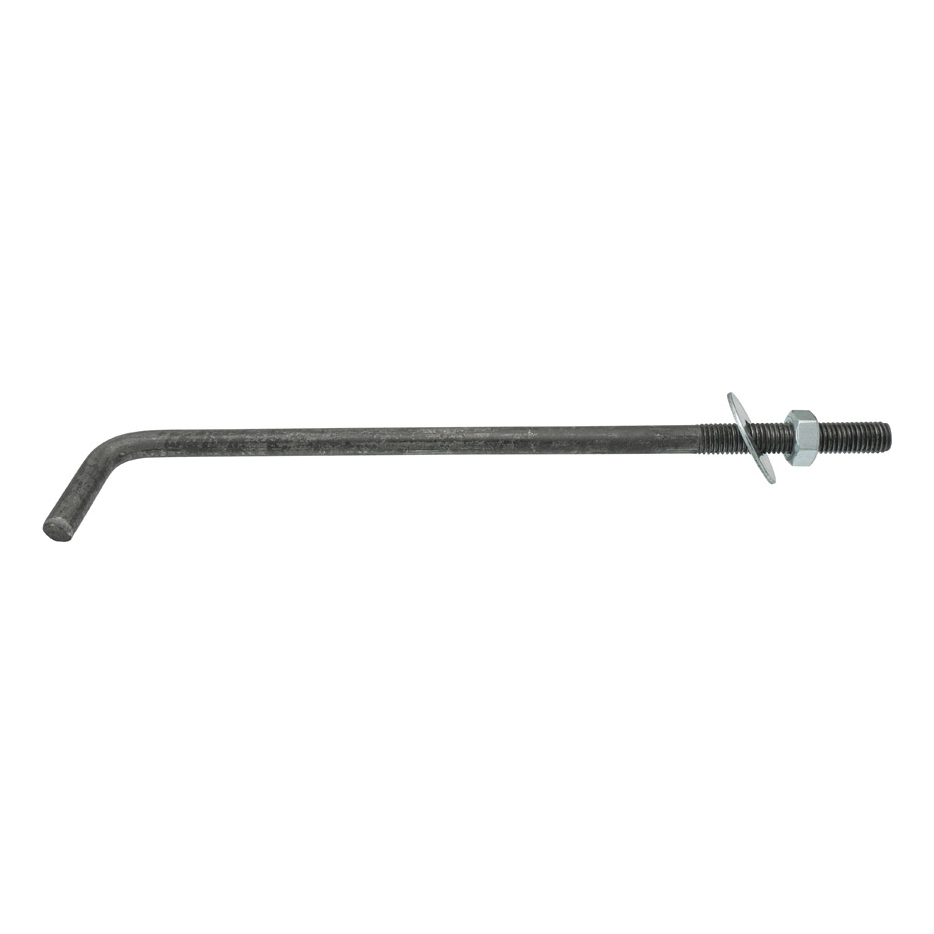

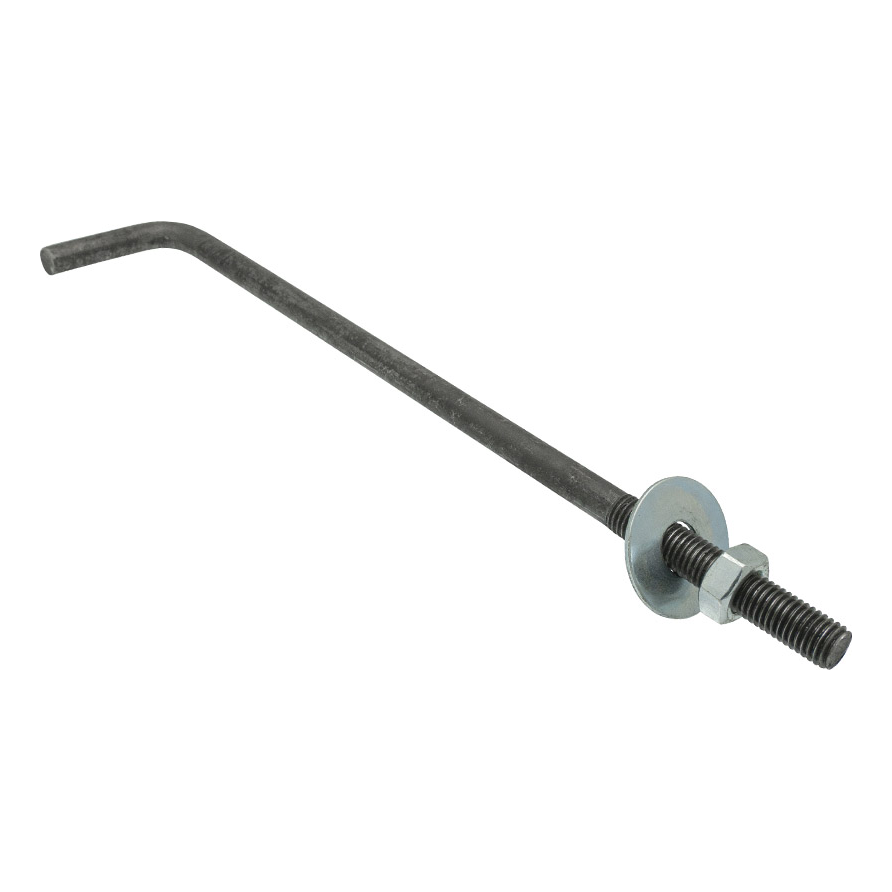

Schraubanker gebogen Typ L (Mauerlattenanker) M14 × 300 mm, schwarz
Mauerlattenanker Typ L (gebogener Schraubanker, Hakenschraube) für die dauerhafte Verankerung von Holzmauerlatten im Betonringanker. Der gebogene Schaft mit M14-Gewinde und einer Länge von 300 mm sorgt für eine sichere Verankerung im Beton. Durch die Lieferung inklusive Mutter und Unterlegscheibe ist eine sofortige Montage möglich, ohne dass weitere Verbindungselemente nachbestellt werden müssen.
Anwendung
- Verankerung von Mauerlatten in Dachkonstruktionen
- Befestigung von Holzelementen am Stahlbetonringanker
- Holz-Beton-Verbindungen im Wohn- und Wirtschaftsbau
- Installation von Unterkonstruktionen für Photovoltaiksysteme auf Schrägdächern
Aufbau und Funktionsweise

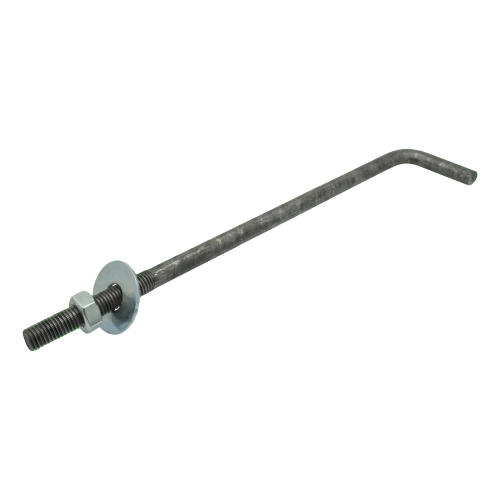

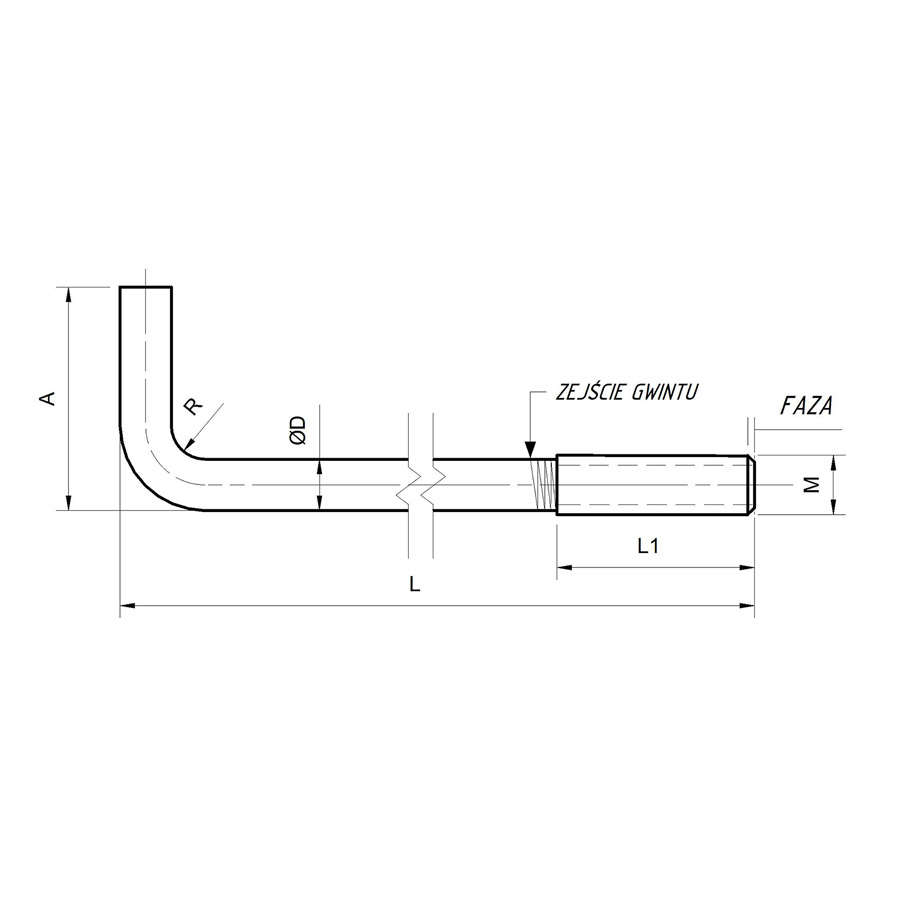

Der Anker besteht aus einem Stahlschaft, der im rechten Winkel in L-Form gebogen ist. Der gebogene Teil (Haken) wird im Beton des Ringankers eingegossen und sorgt nach dem Aushärten des Betons für die Verankerung gegen Herausziehen. Am geraden Schenkel ist ein metrisches Gewinde M14 geschnitten, auf das eine Mutter geschraubt wird, die die Mauerlatte über eine Unterlegscheibe andrückt. Die technische Zeichnung zeigt die wichtigsten Maße: L – Gesamtlänge, A – Hakenlänge, ØD – Schaftdurchmesser, L1 – Gewindelänge, M – Gewindegröße sowie R – Biegeradius.
Die Ausführung des Schafts in Schwarz (ohne Korrosionsschutzbeschichtung) bedeutet, dass das Element zum Einbetonieren vorgesehen ist – der im Beton eingegossene Teil wird durch die Betonüberdeckung geschützt. Mutter und Unterlegscheibe sind verzinkt, was Korrosionsbeständigkeit im Verbindungsbereich zur Mauerlatte gewährleistet.
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M14 |
| Länge [mm] | 300 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
