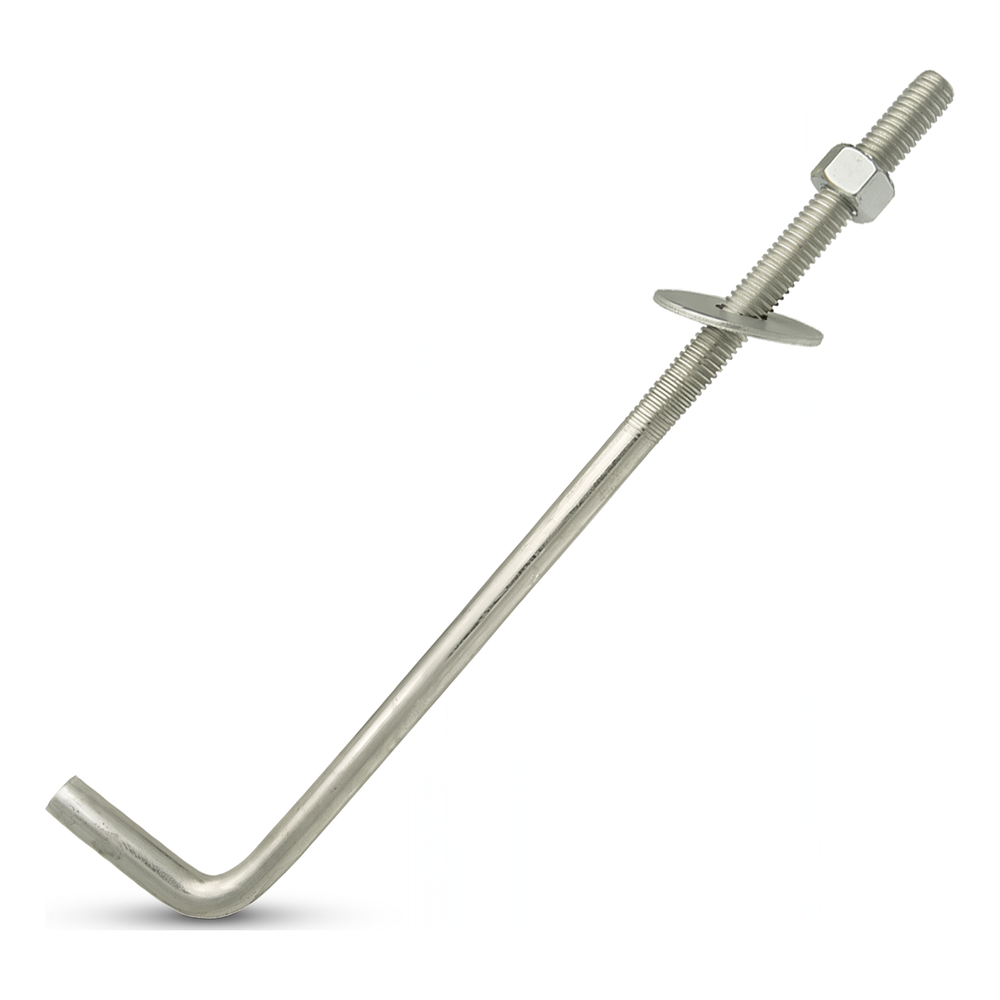

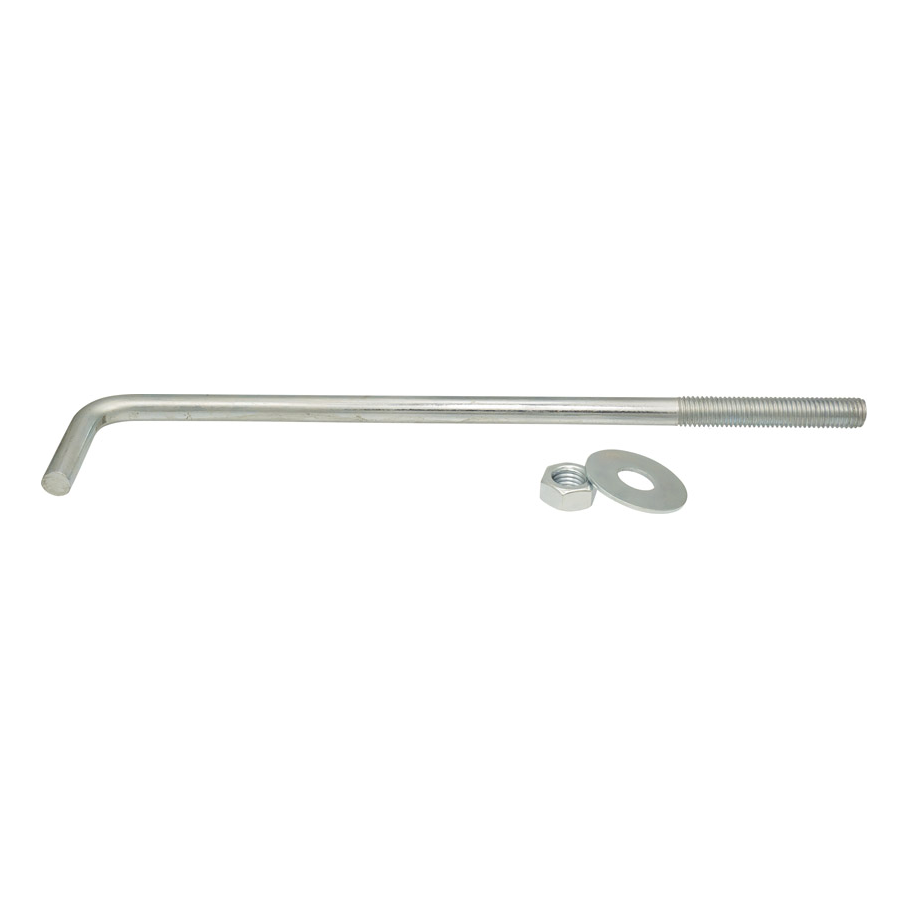

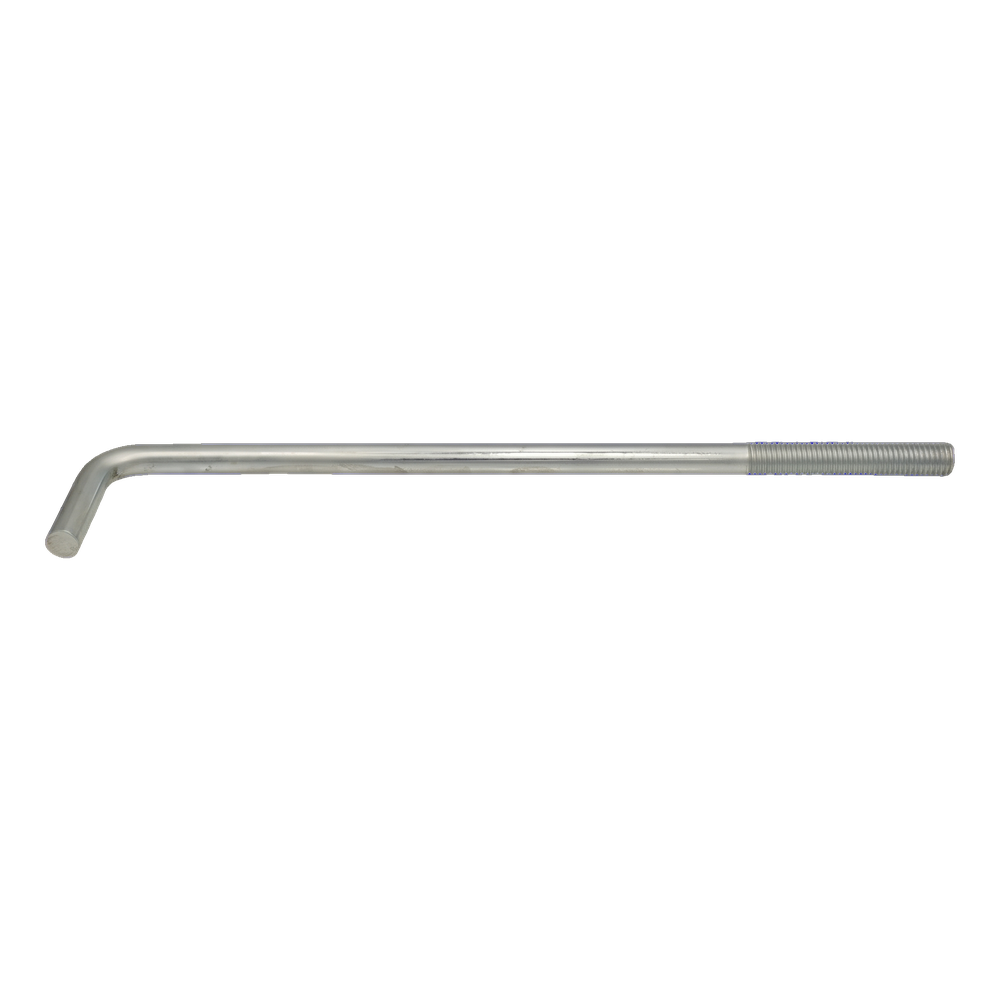

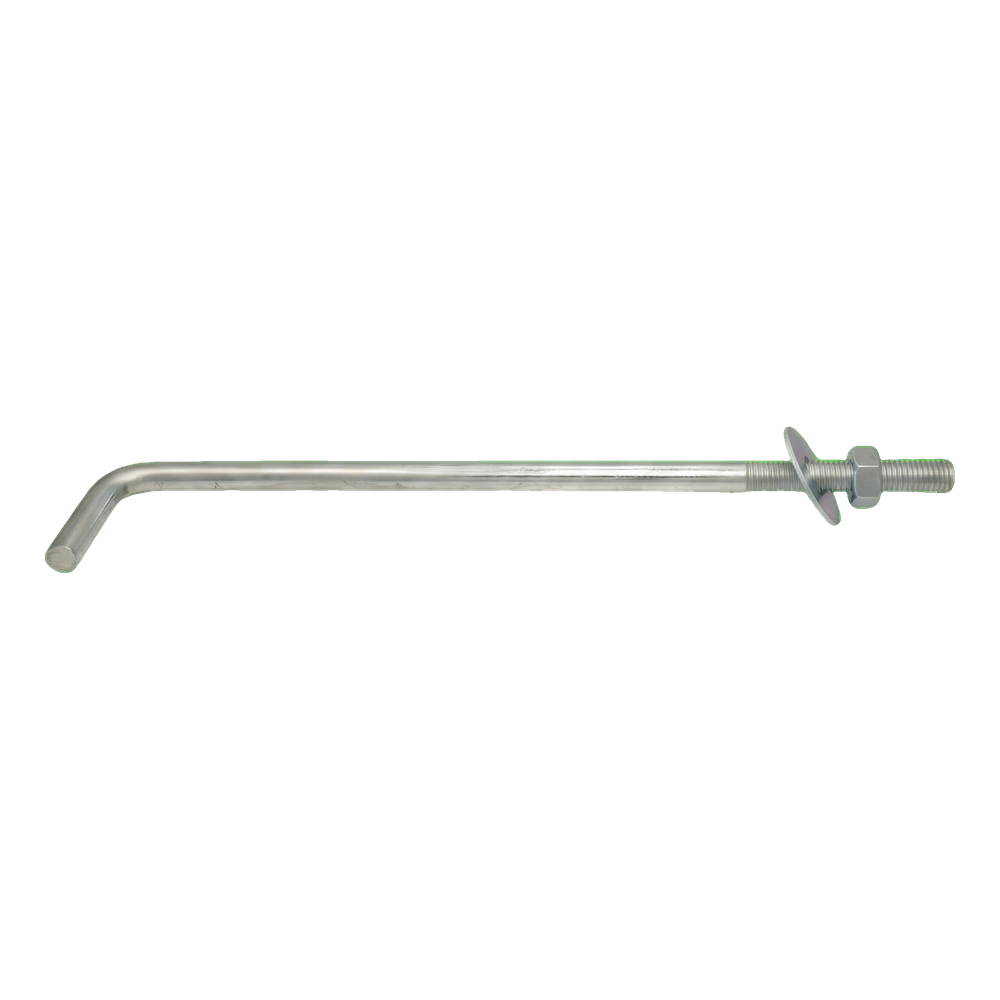

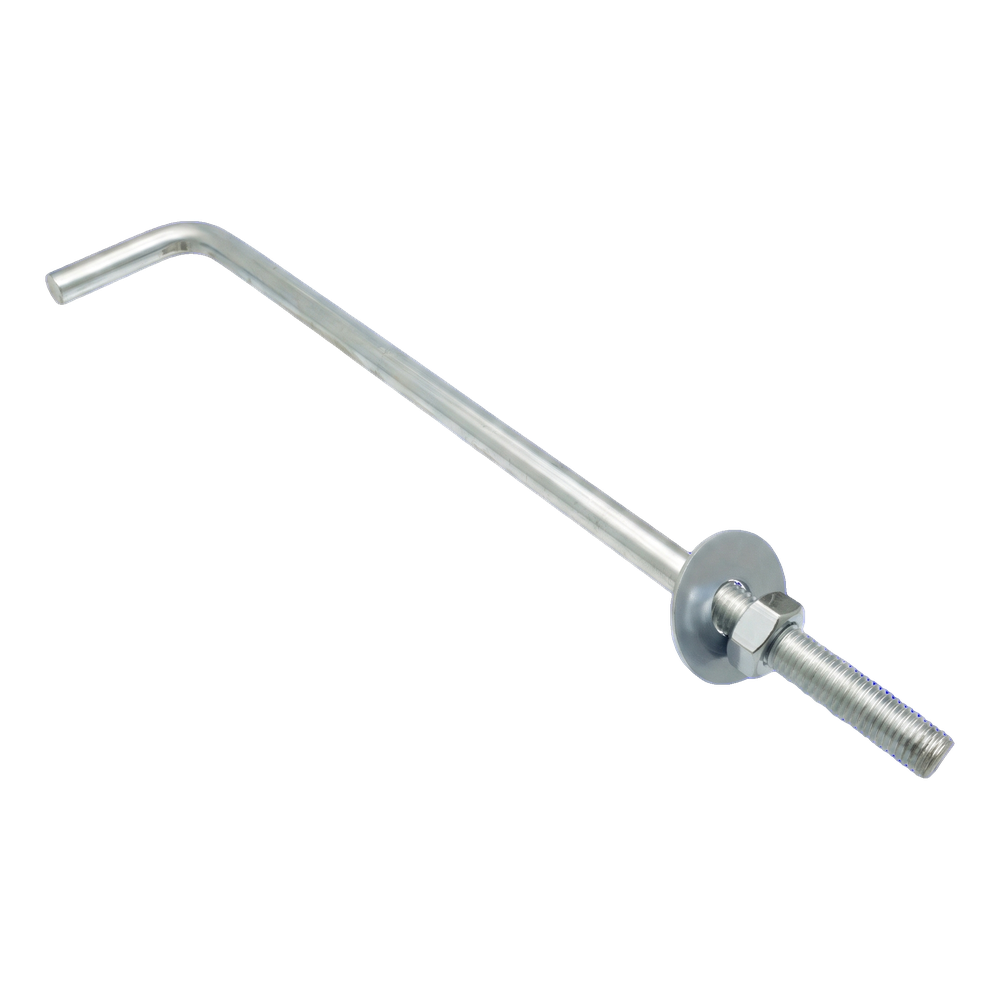

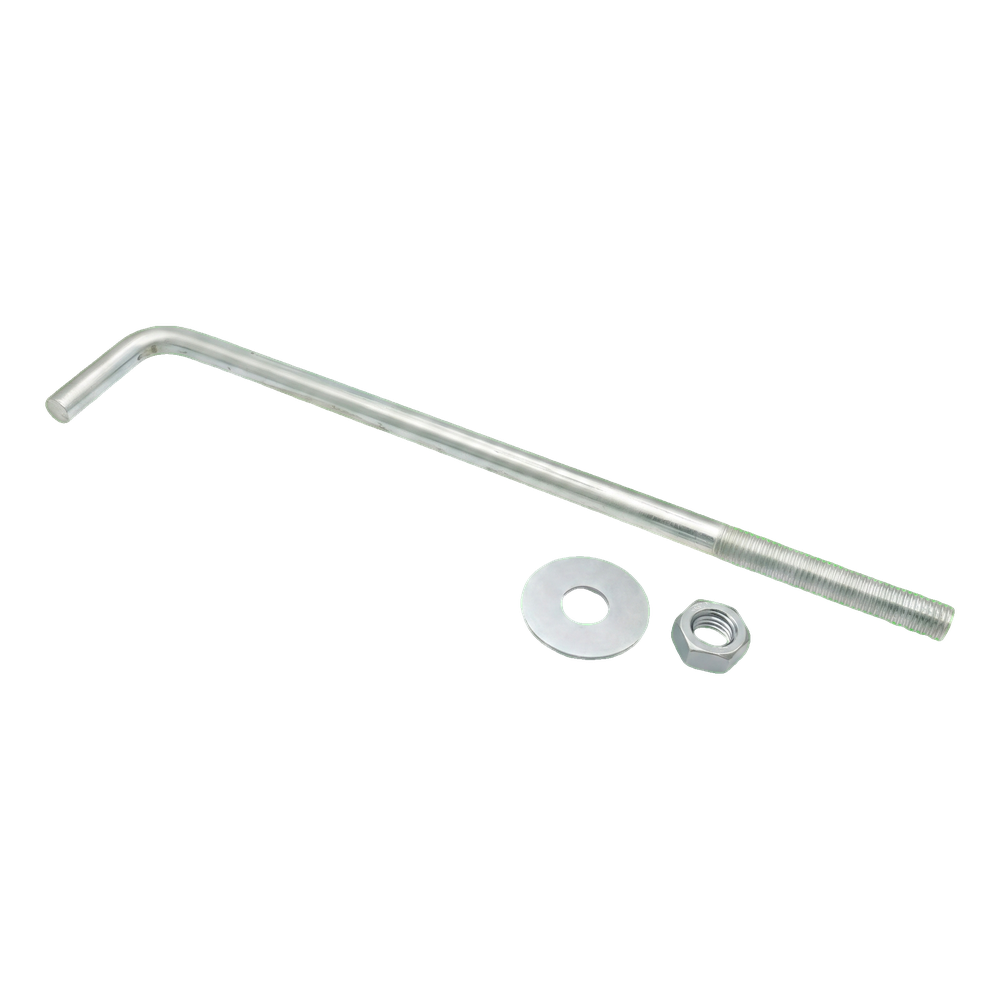

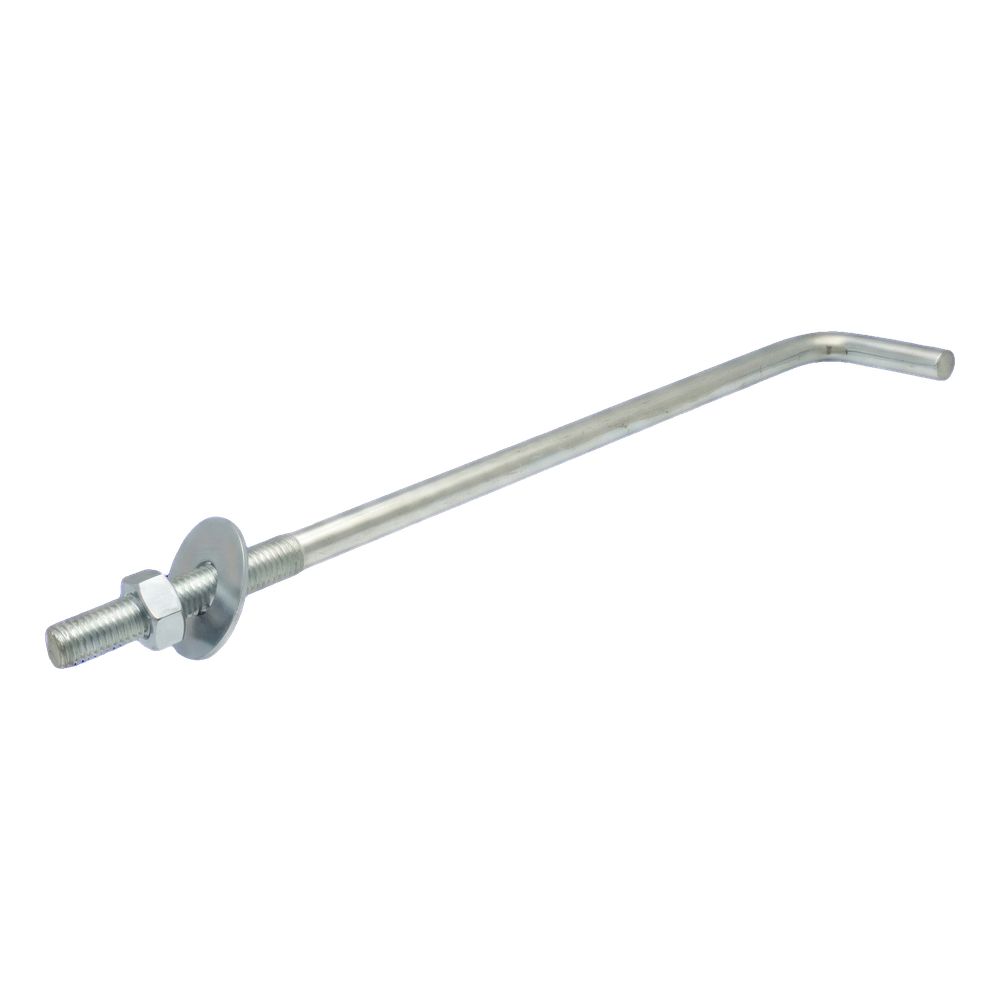

Ankerschraube L-Form (gebogene Schraubverbindung) M16×400 mm – verzinkt
Ankerschraube L-Form (gebogene Schraubverbindung, sogenannte Hakenschraube) mit Gewinde M16 und einer Länge von 400 mm. Das Bauteil dient der dauerhaften Verankerung von Mauerlatten aus Holz im Stahlbeton-Ringanker – eine der grundlegenden Verbindungen in der Dachstuhlkonstruktion. Die verzinkte Oberfläche schützt den Stahl vor Korrosion, was im Kontaktbereich zwischen Beton und Holz, wo sich Feuchtigkeit ansammeln kann, besonders wichtig ist.
Anwendung
Die Ankerschraube in L-Form wird bereits während der Bewehrungsarbeiten in den Betonringanker einbetoniert – der abgewinkelte Teil (Haken) verankert sich im Beton, während der Gewindebolzen über den Ringanker hinausragt. Nachdem die Mauerlatte auf den Ringanker aufgelegt wurde, wird das Holz mit Mutter und Unterlegscheibe an die Betonoberfläche gepresst. Diese Lösung schafft eine sichere, mechanische Verbindung zwischen der Dachkonstruktion und dem Mauerwerk des Gebäudes und wird häufig im Einfamilienhausbau sowie bei landwirtschaftlichen Nebengebäuden eingesetzt.
Die L-förmige Konstruktion des Verbinders mit deutlicher Abwinkelung gewährleistet eine wirksame Verankerung im Beton. Das verwendete Gewinde sorgt für eine angemessene Tragfähigkeit der Verbindung, die den Belastungen typischer Dachstühle entspricht.
Aufbau des Verbinders

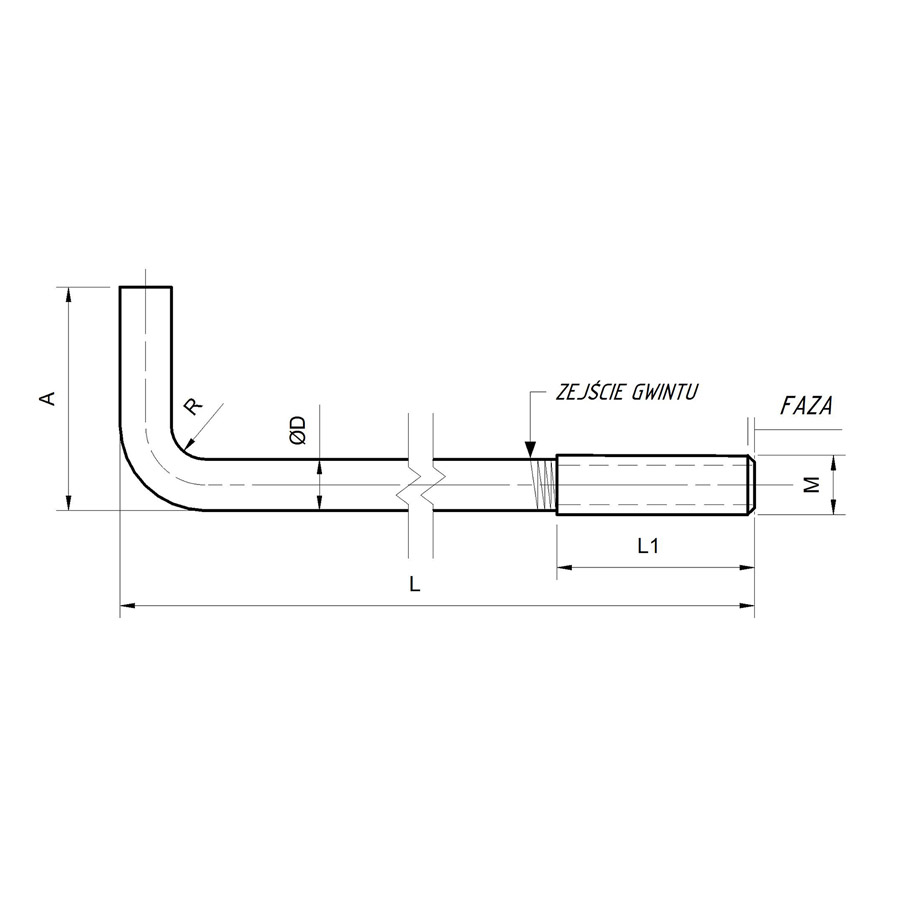

Die Ankerschraube besteht aus einem Stahlstab mit rundem Querschnitt, der an einem Ende im rechten Winkel abgebogen ist (Einbetonierhaken, mit dem Maß A gekennzeichnet) und am anderen Ende ein metrisches Gewinde aufweist. Der Gewindeabschnitt (L1) ermöglicht die Einstellung des Anpressdrucks der Mauerlatte. Die technische Zeichnung zeigt die wichtigsten Maße: die Gesamtlänge L, den Bolzendurchmesser ØD, den Biegeradius R sowie die Fase am Gewindeende, die das Aufschrauben der Mutter erleichtert.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 400 |
| Beschichtung | Verzinkt |
| Material | Stahl |
