Ankerschraube L-Form (gebogene Verbindungsschraube) M12 × 300 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M12 × 300 mm, schwarz
Mauerlattenanker Typ L (gebogener Schraubanker, sog. Hakenanker) dient zur dauerhaften Verankerung der Mauerlatte im Betonringanker. Der Stahlstab mit L-förmiger Abwinkelung wird in den Beton eingegossen, während das Gewindeende über den Ringanker hinausragt und die Befestigung der Mauerlatte mit Mutter und Unterlegscheibe ermöglicht. Er ist eines der grundlegenden Elemente jedes Dachstuhls – unverzichtbar beim Bau und bei der Sanierung von Dächern.
Anwendung
- Verankerung von Mauerlatten in Stahlbetonringankern
- Befestigung von Holzkonstruktionen an Betonelementen
- Bau und Sanierung von Dachstühlen
- Photovoltaikanlagen auf Schrägdächern — Befestigung der Unterkonstruktion an der Mauerlatte

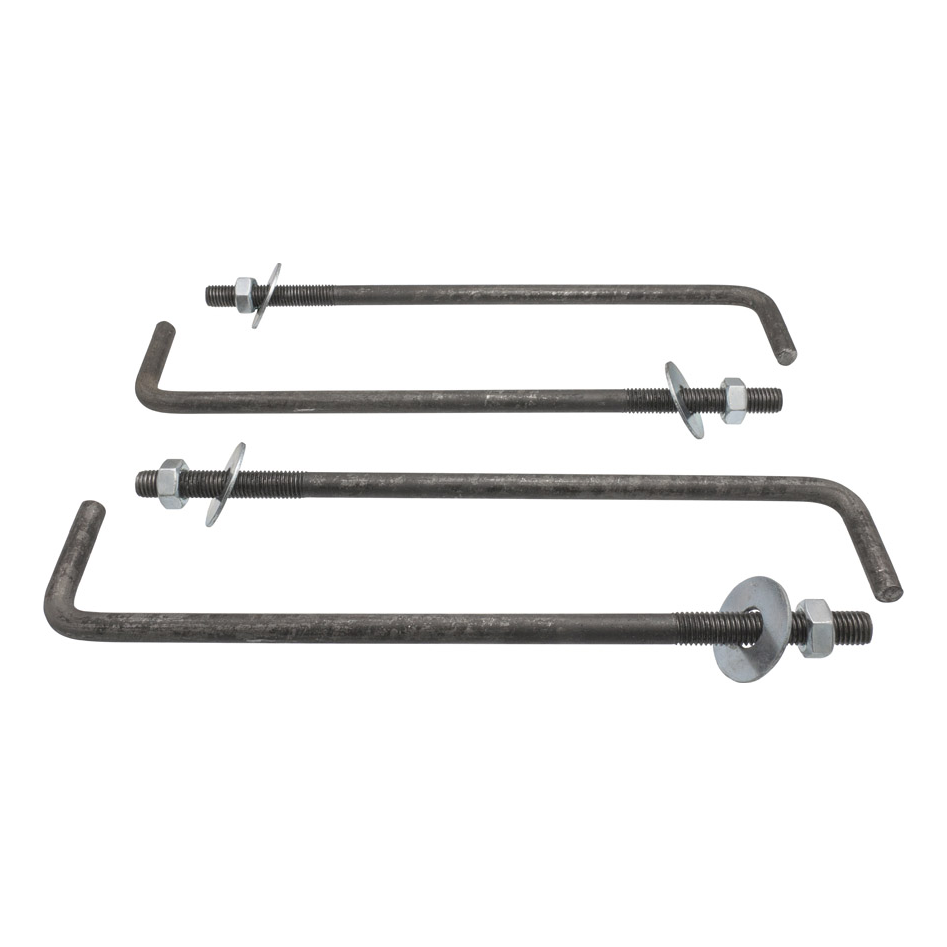

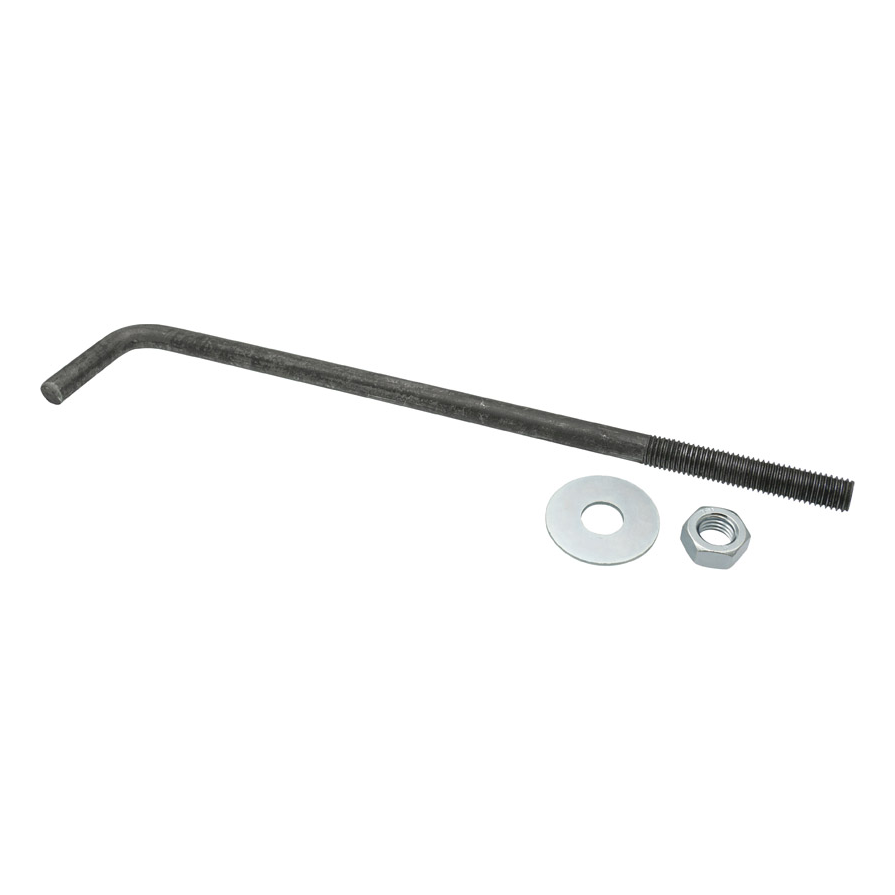

Der Anker wird komplett mit Mutter und Unterlegscheibe geliefert, was eine sofortige Montage ermöglicht, ohne zusätzliche Verbindungselemente zusammenstellen zu müssen. Das abgewinkelte Stabende sorgt für eine sichere Verankerung im Beton – nach dem Vergießen des Ringankers kann der Anker weder herausgerissen noch verdreht werden.
Konstruktion

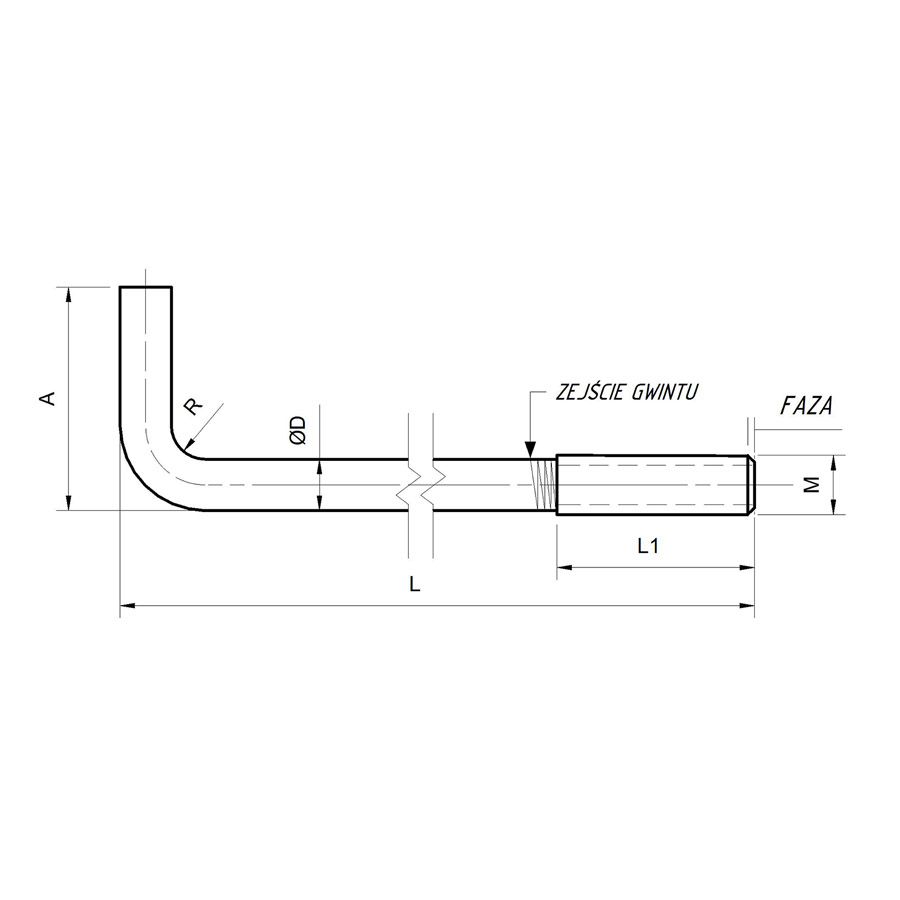

Die technische Zeichnung zeigt den Aufbau des Ankers mit den wichtigsten Maßangaben: L — Gesamtlänge, A — Länge der Abwinkelung, ØD — Stabdurchmesser, M — metrisches Gewinde, L1 — Länge des Gewindeabschnitts, R — Biegeradius. Das Gewindeende ist mit einer Fase versehen, die das Aufdrehen der Mutter erleichtert.
Schwarze Ausführung bedeutet, dass der Stab nicht mit einer Korrosionsschutzbeschichtung versehen ist — der Anker ist zum Einbetonieren vorgesehen, wobei der Beton selbst den Korrosionsschutz bildet. Mutter und Unterlegscheibe sind verzinkt und somit im feuchtigkeitsbelasteten Bereich oberhalb des Ringankers geschützt.
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M12 |
| Länge [mm] | 300 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
