Ankerschraube L-Form (gebogene Verbindungsschraube) M12 × 500 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M12 × 500 mm, schwarz
Mauerlattenanker Typ L (gebogene Hakenschraube) mit M12-Gewinde und einer Länge von 500 mm in schwarzer Ausführung, ohne Korrosionsschutzbeschichtung. Er dient zur dauerhaften Verankerung von Mauerlatten aus Holz im Stahlbetonringanker oder in gemauerten Wänden – ein unverzichtbares Element beim Bau von Dachstühlen sowie bei der Montage von Unterkonstruktionen für Photovoltaikanlagen auf Schrägdächern.
Anwendung
- Verankerung von Mauerlatten aus Holz in Stahlbetonringankern
- Befestigung von Schwellen und Holzunterlagen an Wänden
- Verankerung von Dachkonstruktionselementen vor der Montage der Dacheindeckung
- Befestigung von Unterkonstruktionselementen für PV-Anlagen auf Schrägdächern
Das abgebogene Ende des Ankers (L-Haken) wird in den Beton des Ringankers eingegossen und sorgt für eine mechanische Sicherung gegen Herausziehen. Der Gewindeteil mit Mutter und Unterlegscheibe ragt über die Mauerlatte hinaus und ermöglicht ein präzises Anziehen und Justieren.
Aufbau des Ankers

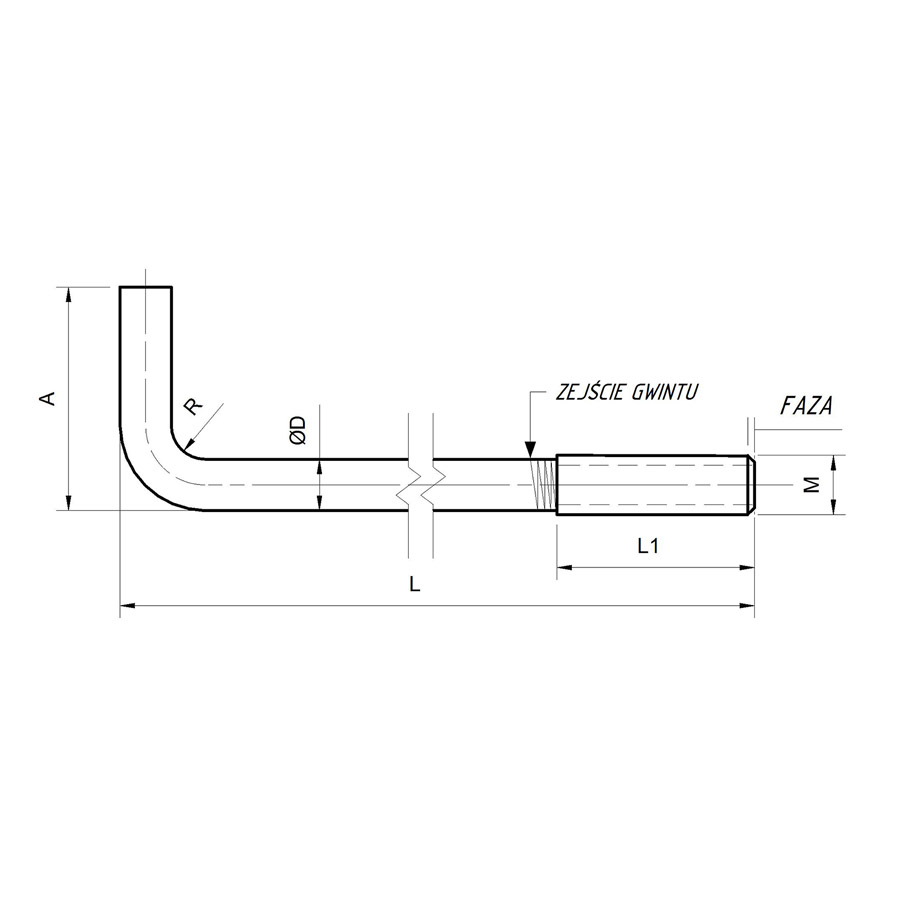

Der Anker besteht aus einem geraden Stahlschaft, der an einem Ende eine Abbiegung im Winkel von 90° aufweist (L-Haken, der im Ringanker einbetoniert wird) und am anderen Ende einen Abschnitt mit metrischem M12-Gewinde besitzt. Auf der technischen Zeichnung des Herstellers sind die wichtigsten Konstruktionsmaße dargestellt: Gesamtlänge L, Länge des Gewindeabschnitts L1, Schaftdurchmesser ØD, Höhe der Abbiegung A, Biegeradius R sowie Gewindemaß M. Das Gewindeende verfügt über eine Fase, die das Aufdrehen der Mutter erleichtert.
Lieferumfang

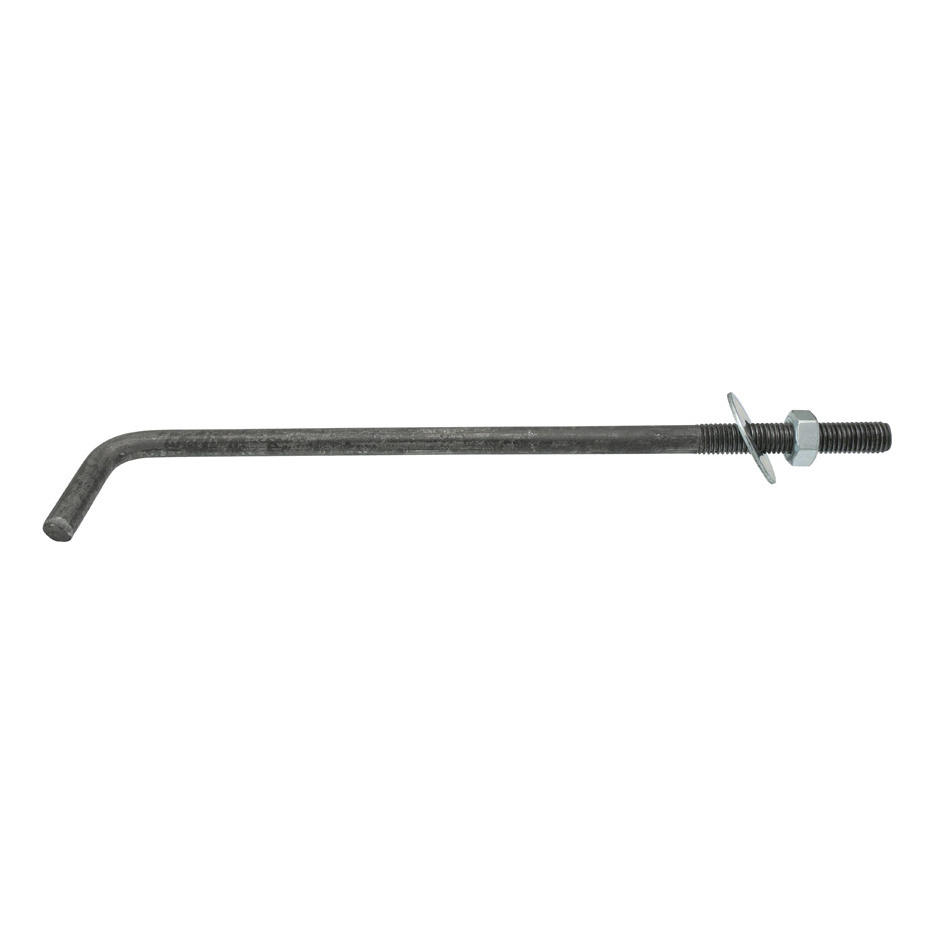

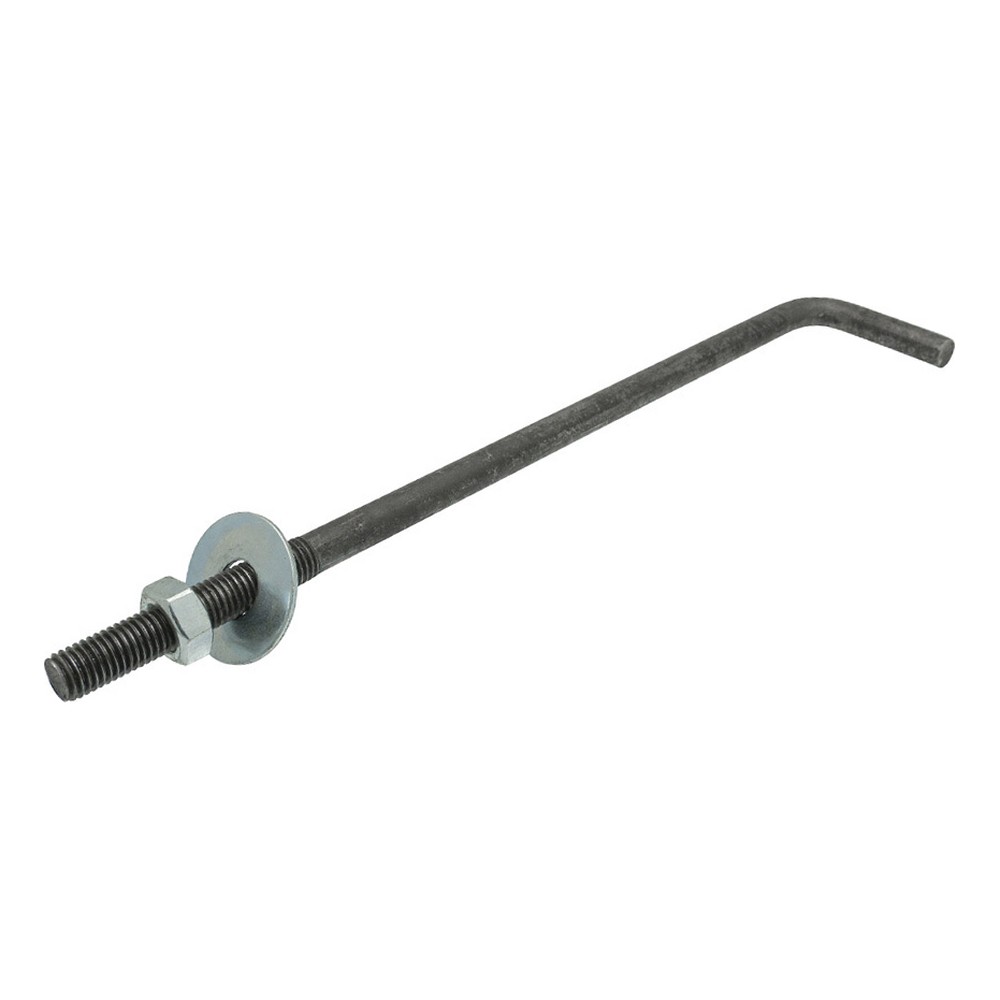

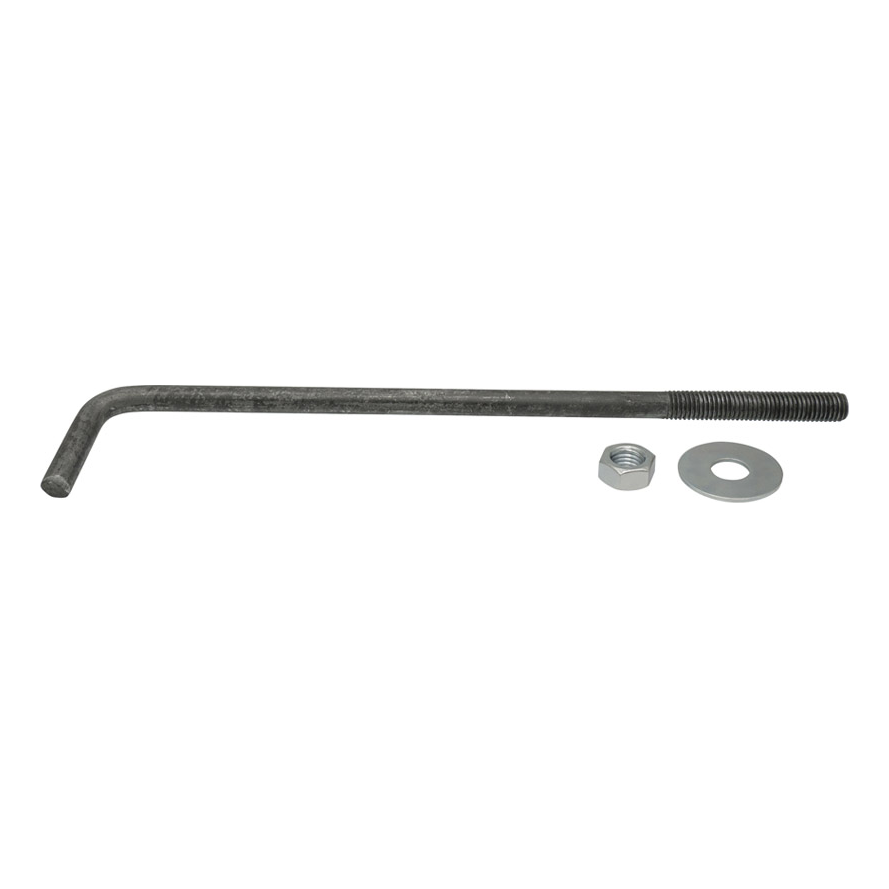

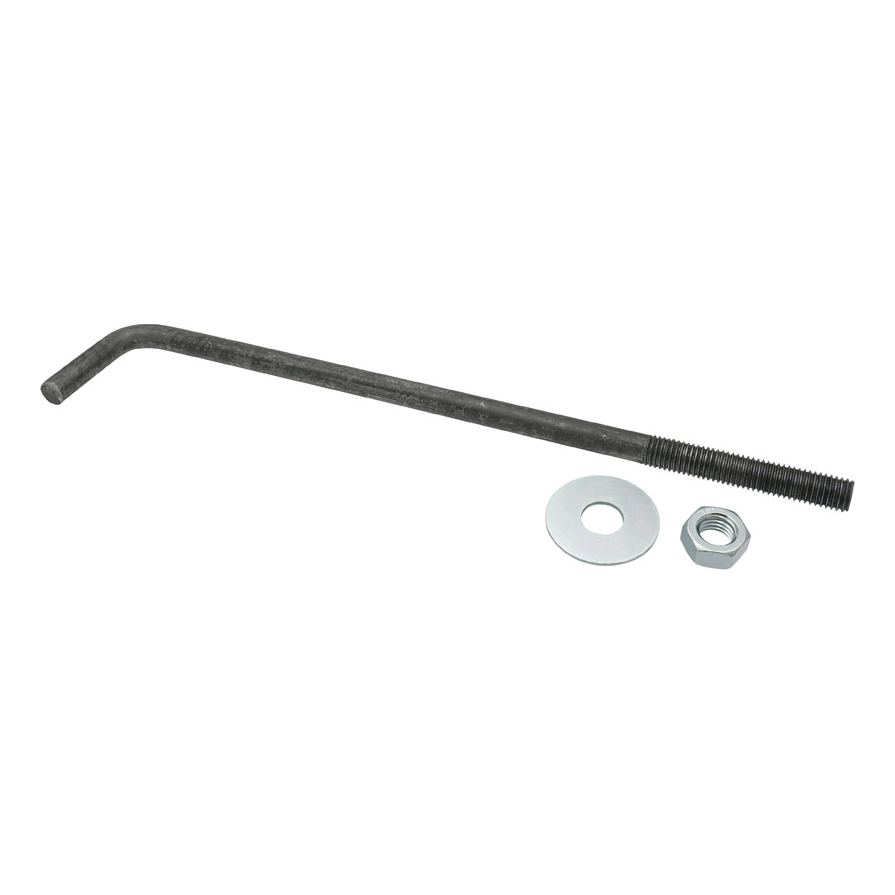

Jeder Anker wird als Set mit einer Sechskantmutter M12 und einer großen Unterlegscheibe geliefert, wie auf den Produktfotos zu sehen ist. Dadurch muss das Zubehör nicht separat bestellt werden – das Produkt ist sofort einsatzbereit für die Montage auf der Baustelle.
Größenreihe

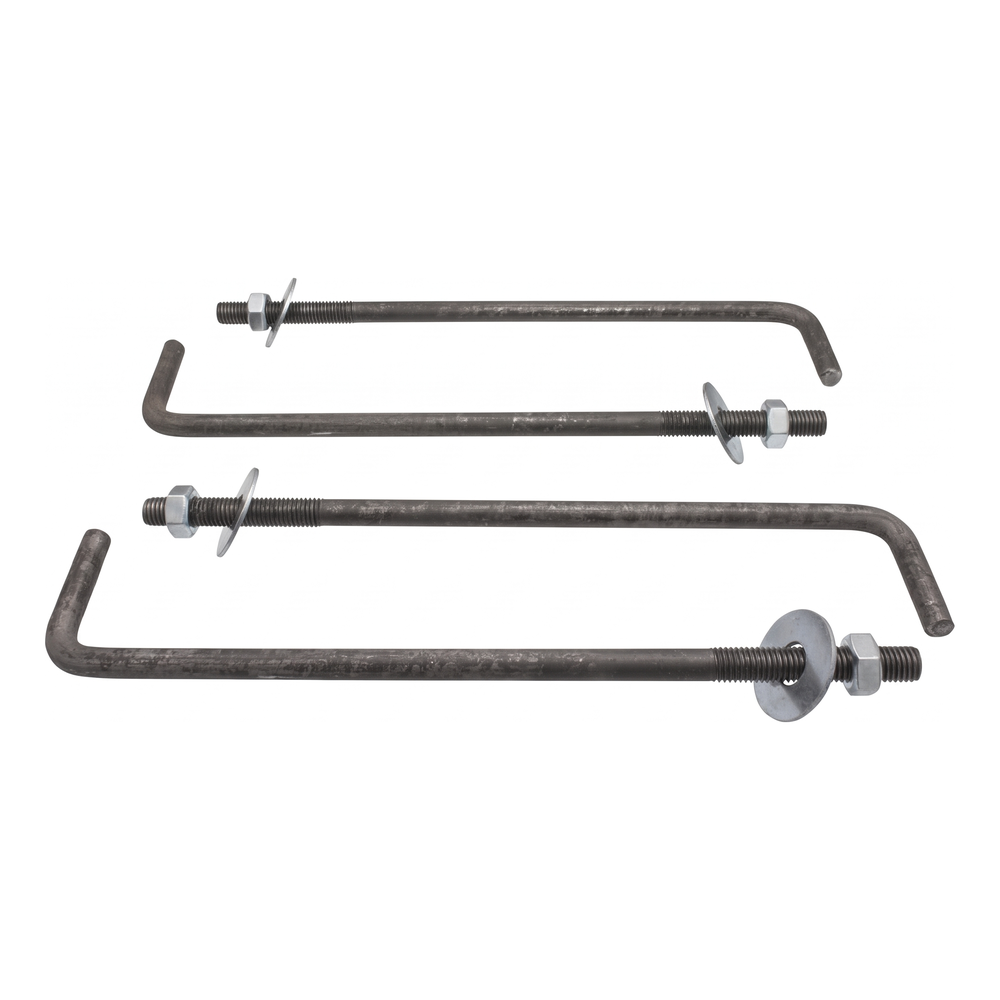

Mauerlattenanker Typ L sind in verschiedenen Längen und Gewindedurchmessern erhältlich, sodass sich die passende Variante entsprechend der Dicke des Ringankers und dem Querschnitt der Mauerlatte auswählen lässt. Die hier gezeigte Variante ist M12 x 500 mm in schwarzer Ausführung (ohne Beschichtung).
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M12 |
| Länge [mm] | 500 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
