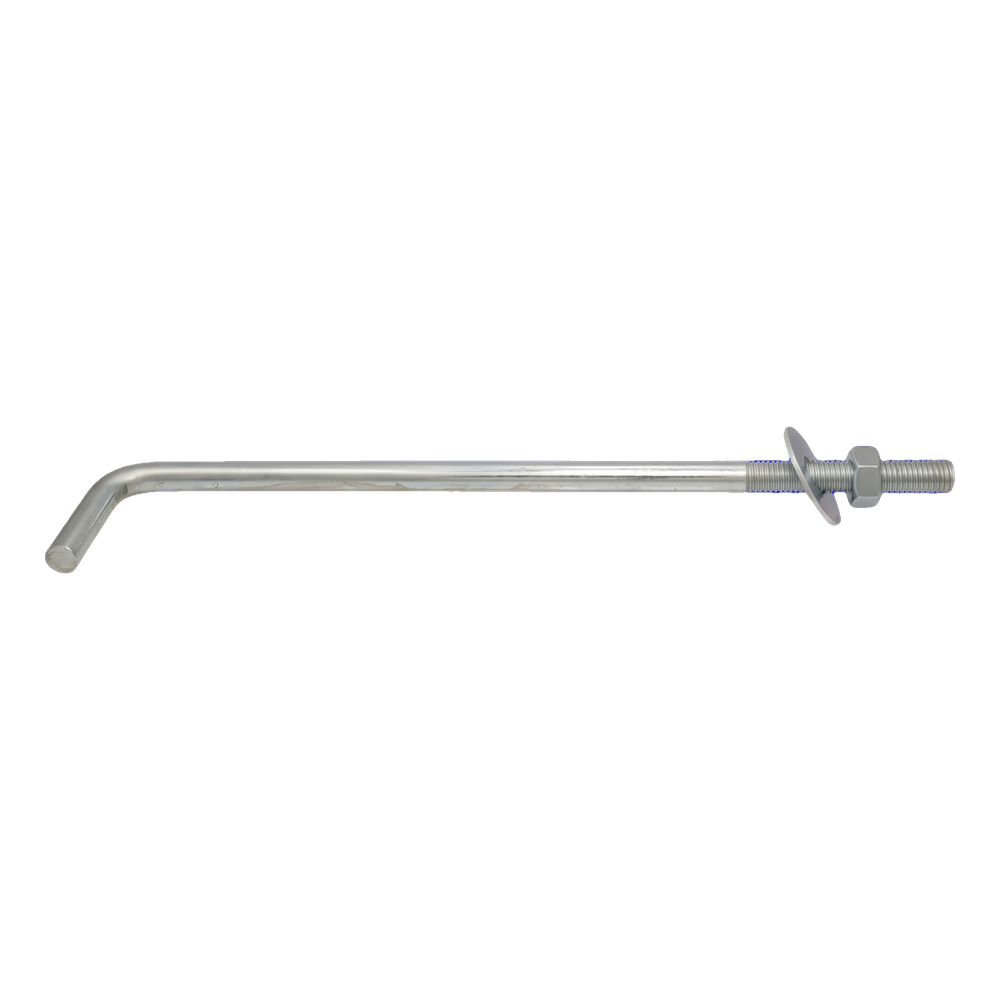

Ankerschraube L-Form (gebogener Schraubanker) M12×350 mm – verzinkt

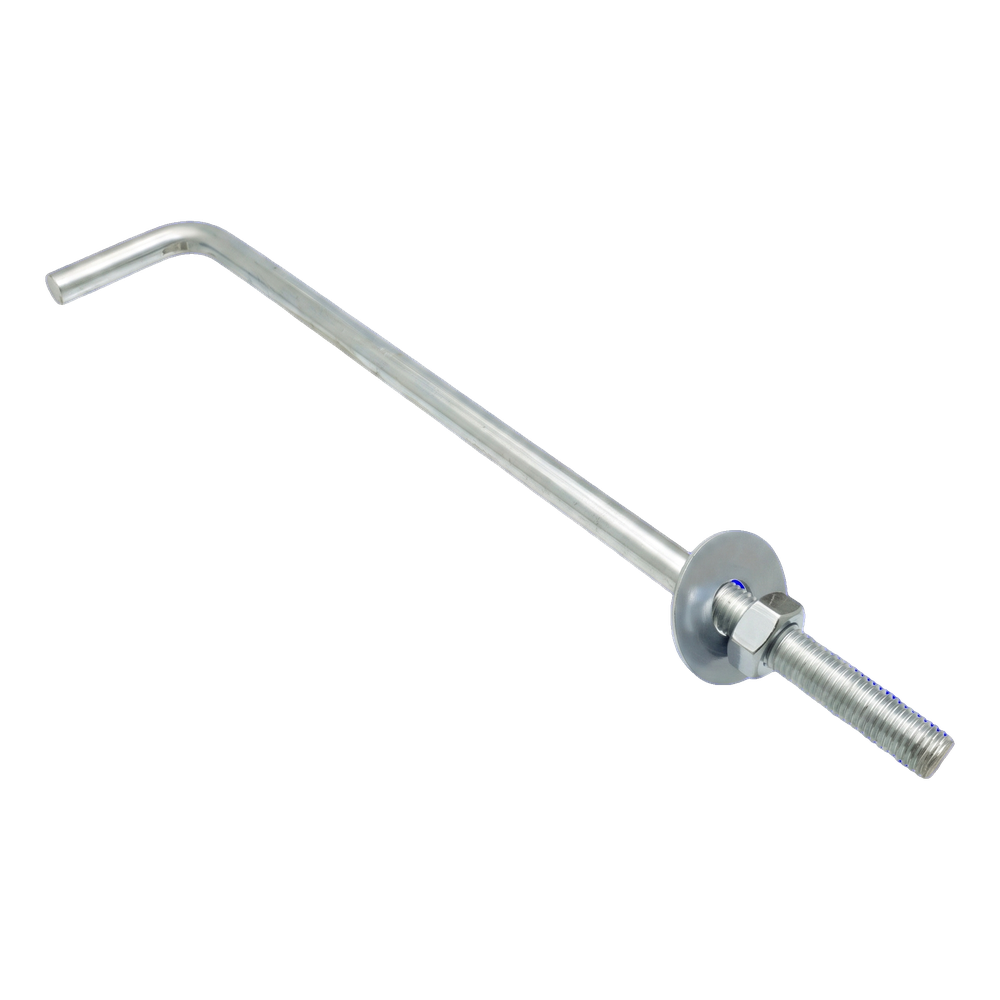

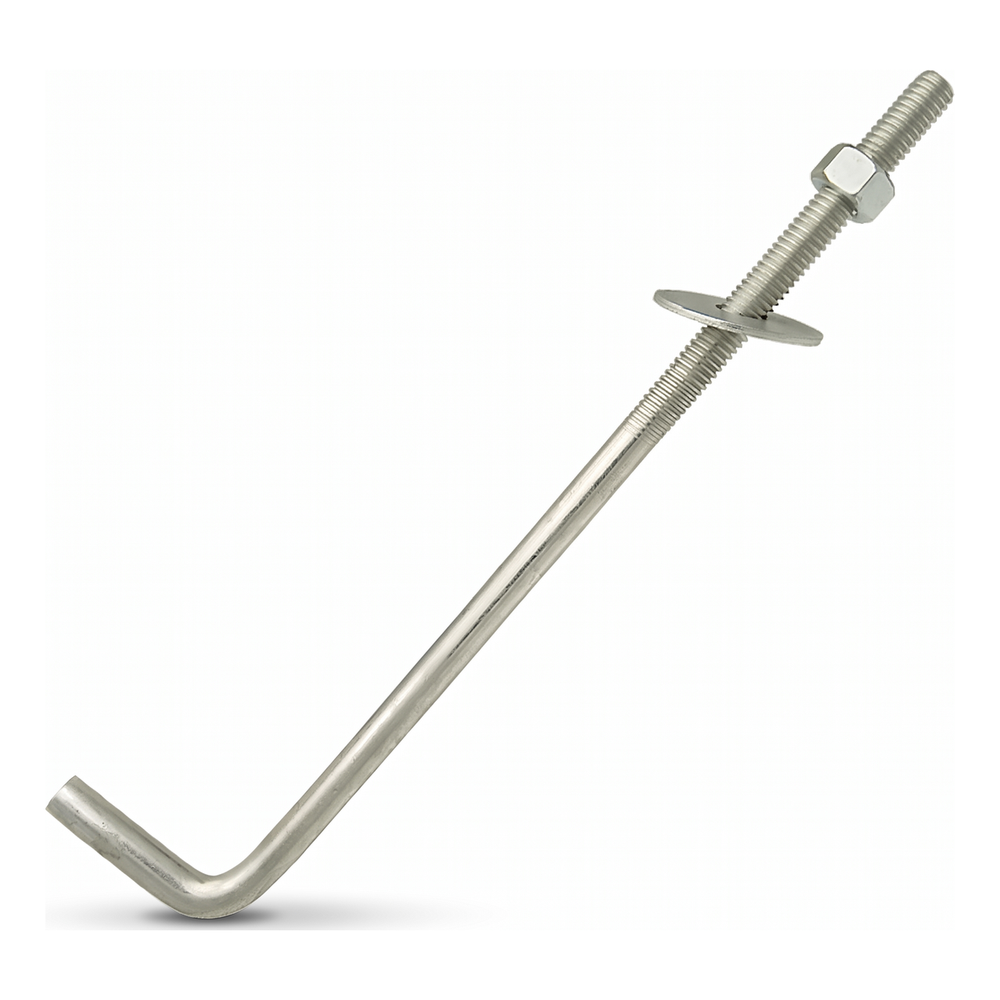

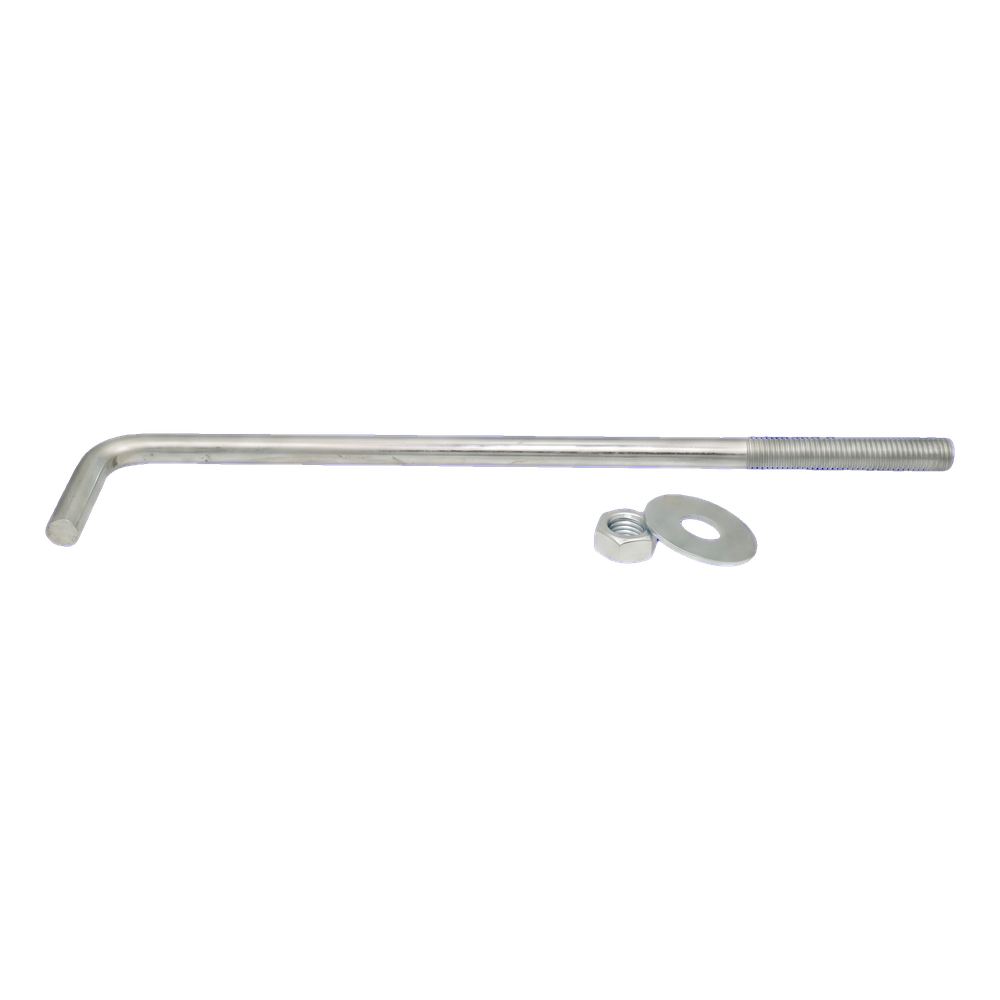

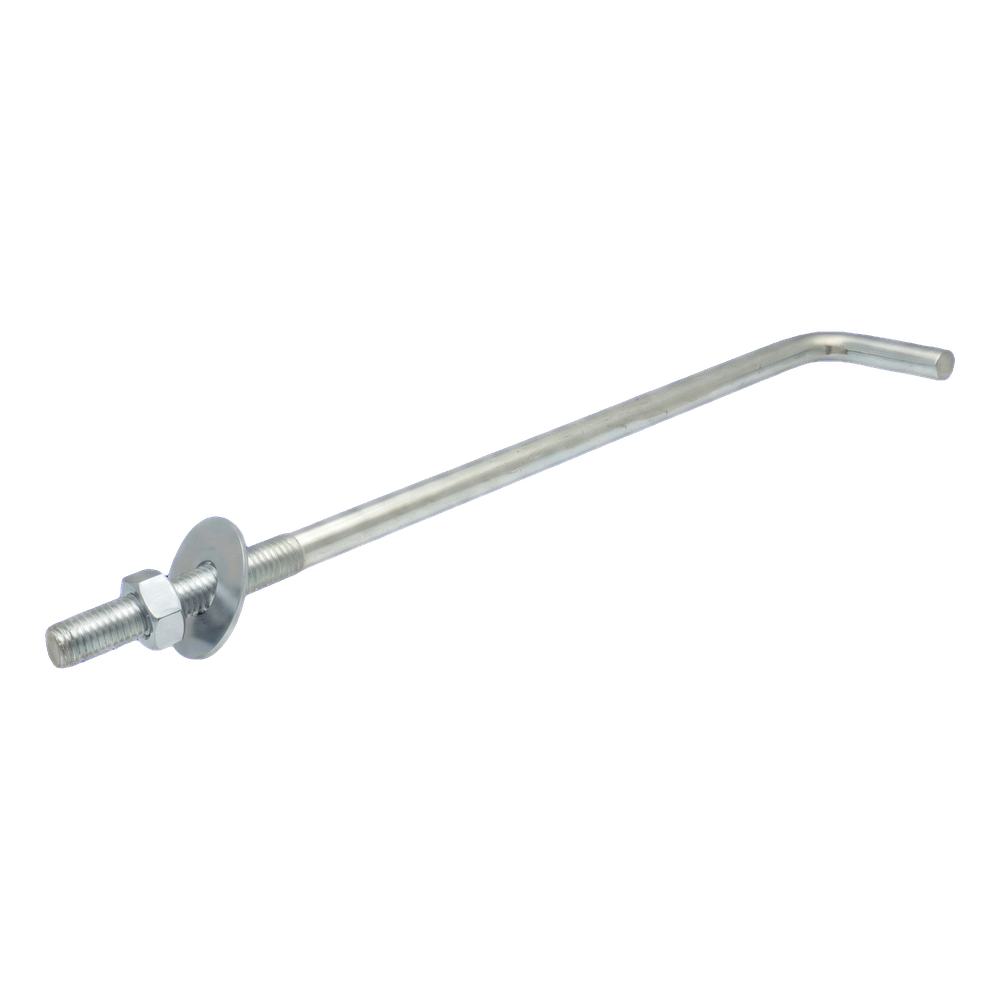

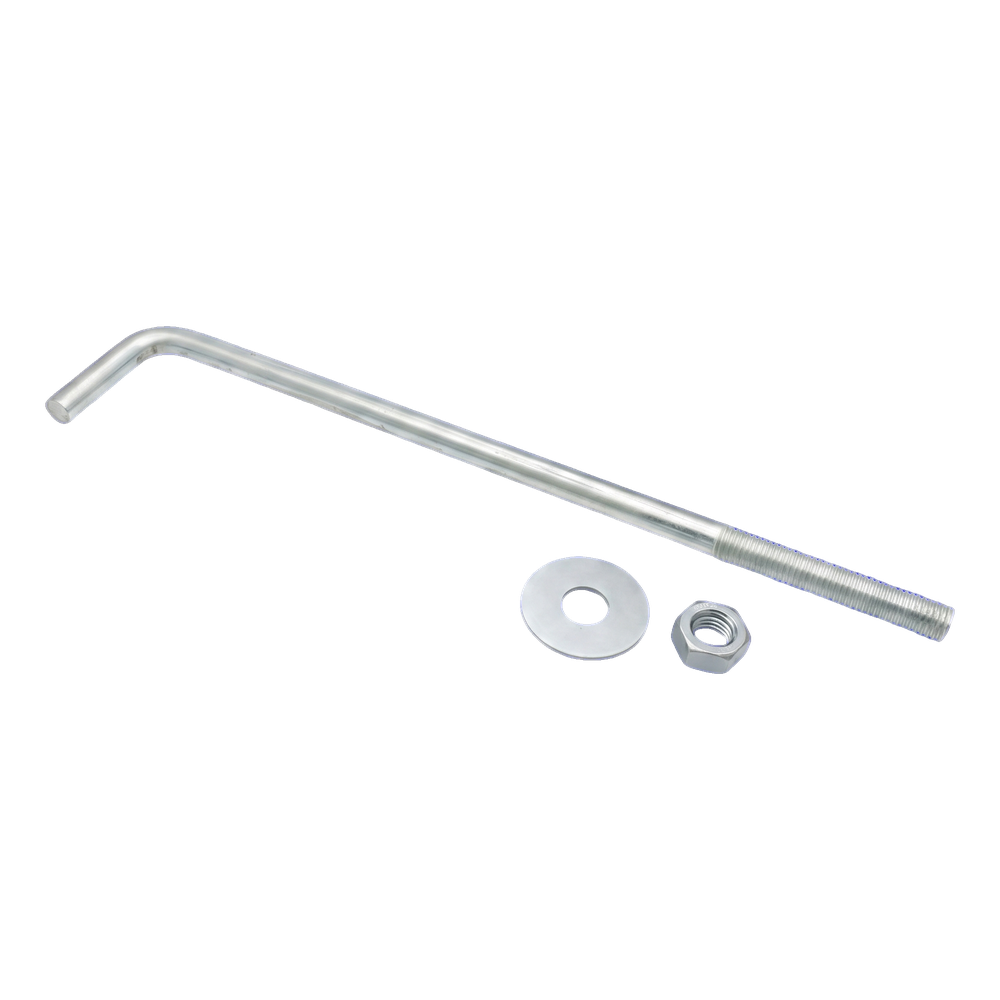

Die Ankerschraube L-Form (Hakenschraube) dient zur dauerhaften Verankerung der Mauerlatte im Betonringanker. Der gebogene Stab mit M12-Gewinde und einer Länge von 350 mm wird in den frischen Beton des Ringankers eingesetzt. Nach dem Aushärten des Betons ragt der Gewindeteil über den Ringanker hinaus und ermöglicht es, die Mauerlatte mit Mutter und Unterlegscheibe festzuziehen. Das Element wird komplett mit Sechskantmutter und runder Unterlegscheibe geliefert, was die Materialzusammenstellung auf der Baustelle beschleunigt.
Anwendung
- Befestigung von Mauerlatten an Stahlbetonringankern im Holzrahmenbau und im traditionellen Bauwesen
- Verankerung von Holzschwellen und tragenden Balken im Beton
- Montage von Dachunterkonstruktionen – traditionelle und vorgefertigte Dachstühle
Aufbau der Ankerschraube

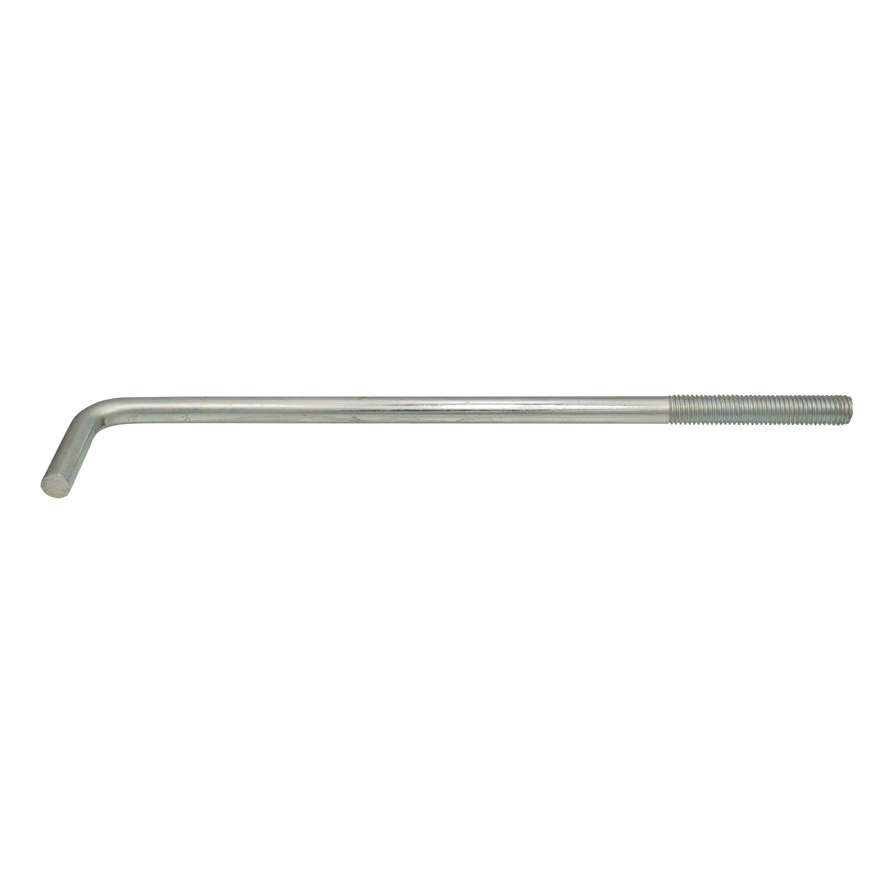

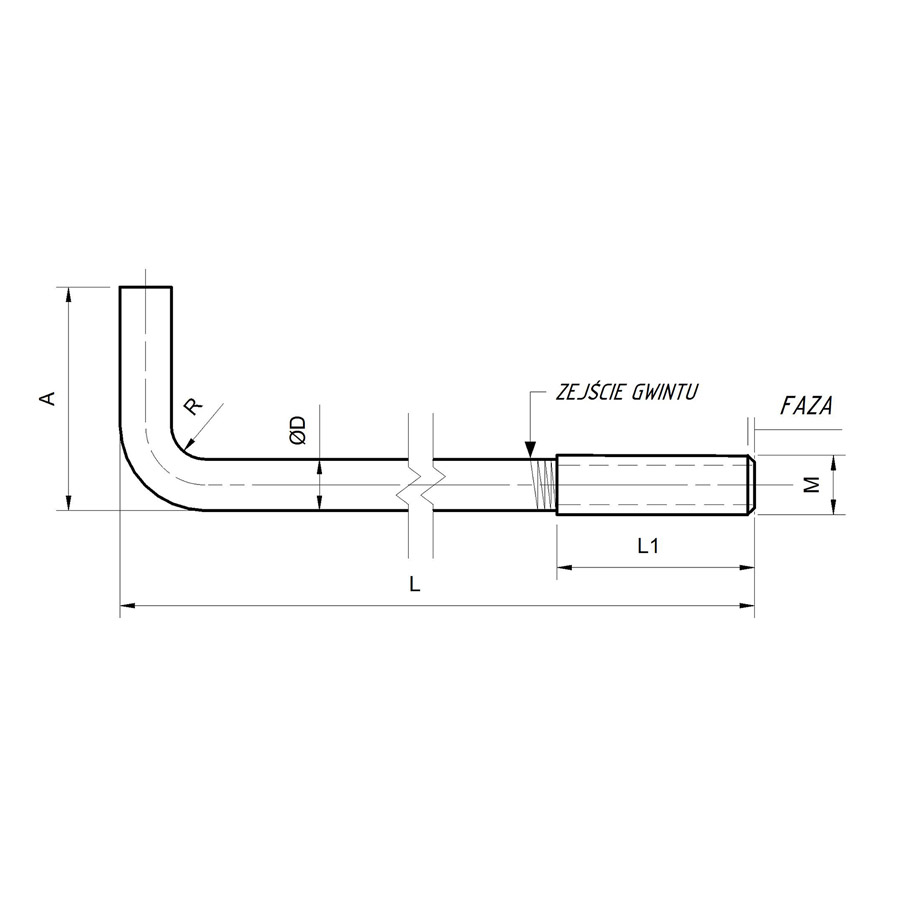

Die Ankerschraube hat die Form des Buchstabens L – der untere, gebogene Teil (vertikaler Schenkel A) wird im Beton eingegossen und dient als mechanische Verankerung. Der gerade Stababschnitt ist auf der Länge L1 mit einem metrischen M12-Gewinde versehen, mit einer Fase, die das Aufdrehen der Mutter erleichtert. Die technische Zeichnung zeigt folgende Bezeichnungen: L – Gesamtlänge, A – Höhe des gebogenen Schenkels, ØD – Stabdurchmesser, R – Biegeradius, L1 – Länge des Gewindeteils, M – Gewindegröße.
Die verzinkte Oberfläche bietet Korrosionsschutz im alkalischen Milieu des frischen Betons sowie bei der Lagerung auf der Baustelle. Die 90°-Biegung des Schenkels gewährleistet eine sichere Verankerung im Ringanker – Auszugskräfte werden durch den mechanischen Formschluss auf den Beton übertragen und nicht nur durch Reibung.
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M12 |
| Länge [mm] | 350 |
| Beschichtung | Verzinkt |
