Ankerschraube L-Form (gebogener Schraubverbinder) M14 × 450 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M14 × 450 mm, schwarz
Mauerlattenanker Typ L (Hakenschraube) – ein gebogener Stahlanker mit M14-Gewinde und einer Länge von 450 mm, bestimmt für die dauerhafte Verankerung von Mauerlatten im Betonringanker. Ausführung in Schwarz (ohne Schutzbeschichtung), geliefert mit Sechskantmutter und runder Unterlegscheibe.
Anwendung
Der Anker Typ L dient zur mechanischen Verbindung einer Mauerlatte aus Holz mit einem Ringanker aus Beton als Decken- oder Fundamentringanker. Das gebogene Stangenende wird beim Betonieren des Ringankers im Beton eingelassen, während der Gewindeabschnitt durch die Mauerlatte geführt und mit Mutter und Unterlegscheibe festgezogen wird. Diese Lösung wird häufig im Einfamilienhausbau, bei Wirtschaftsgebäuden und bei Dachtragkonstruktionen eingesetzt, darunter auch für Photovoltaikanlagen, die auf dem Dachstuhl montiert werden.
Konstruktion und Abmessungen

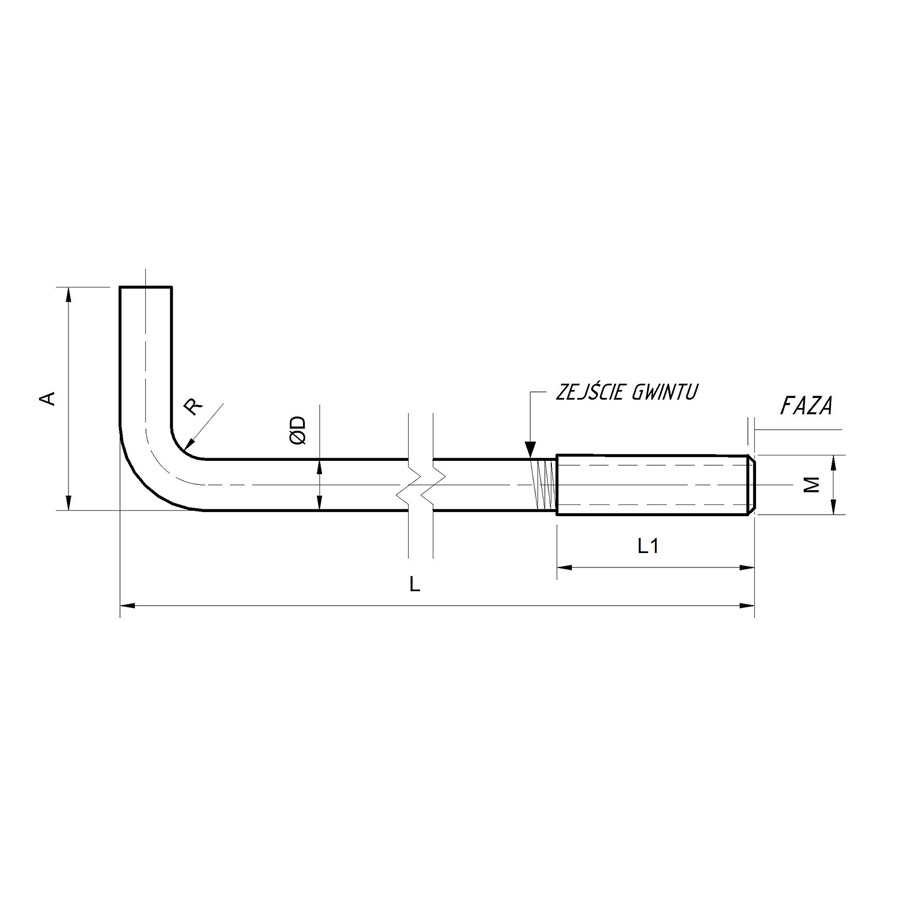

Der Anker hat die Form eines L – eine gerade Stahlstange mit rechtwinkliger Abbiegung an einem Ende (Verankerung im Beton) und einem metrischen M14-Gewinde am anderen Ende (Befestigung der Mauerlatte). Die technische Zeichnung zeigt folgende Maßbezeichnungen: L – Gesamtlänge, L1 – Länge des Gewindeabschnitts, A – Länge des gebogenen Schenkels, ØD – Stangendurchmesser, M – Gewindedurchmesser, R – Biegeradius. Die Fase am Gewindeende erleichtert das Aufdrehen der Mutter.
Lieferumfang

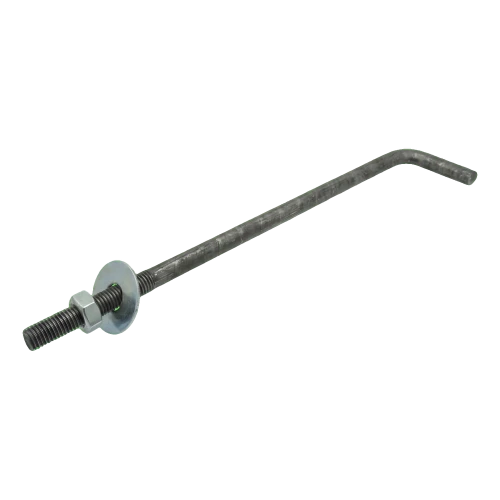

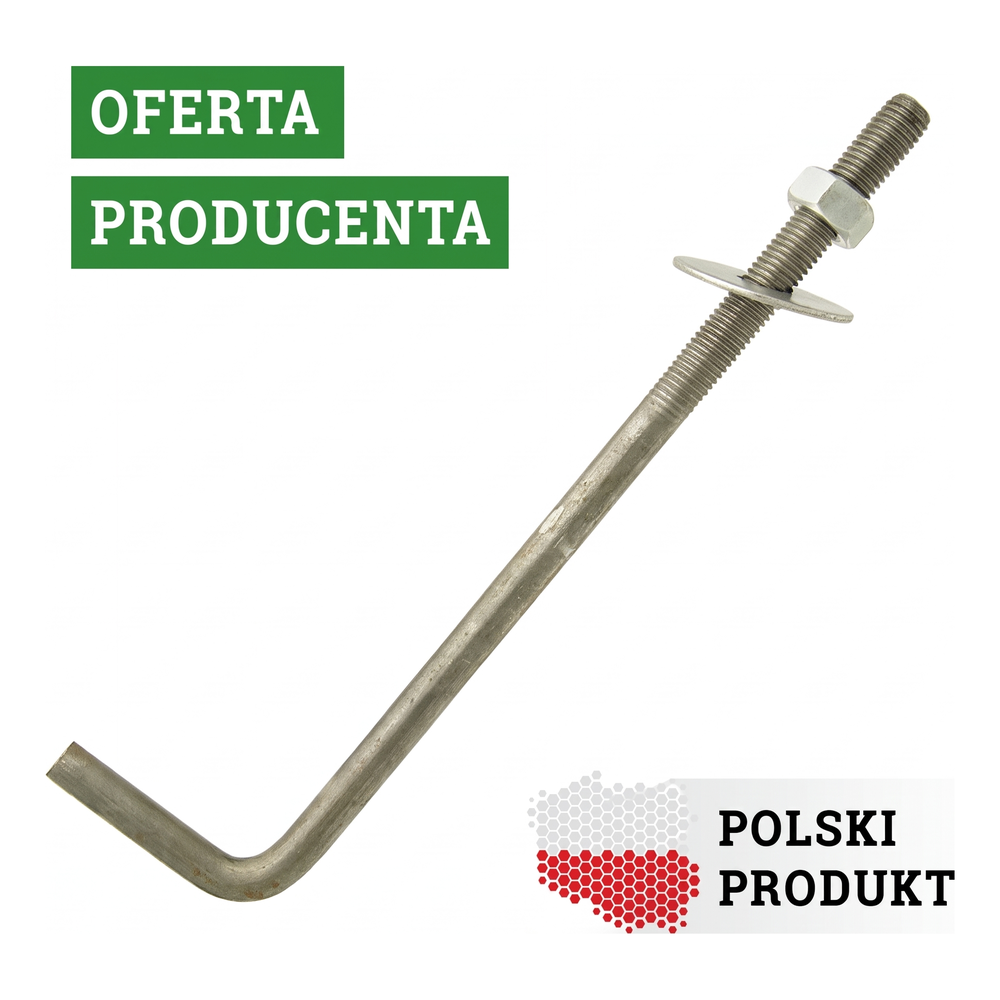

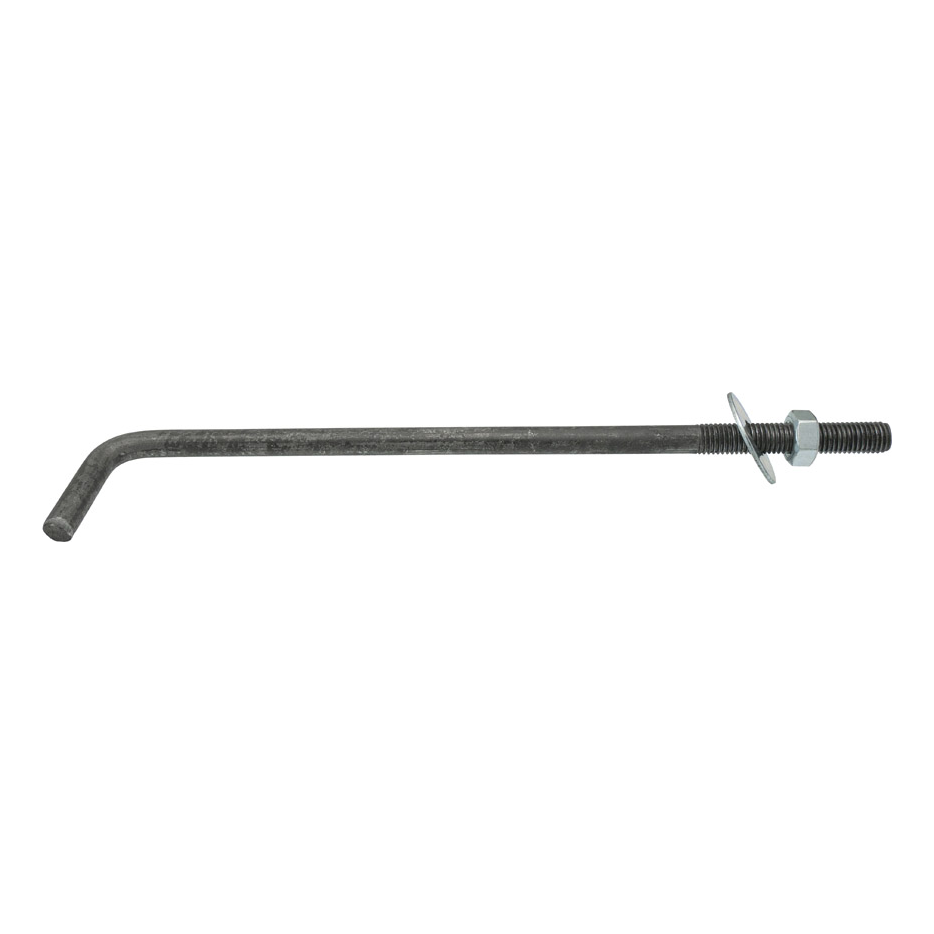

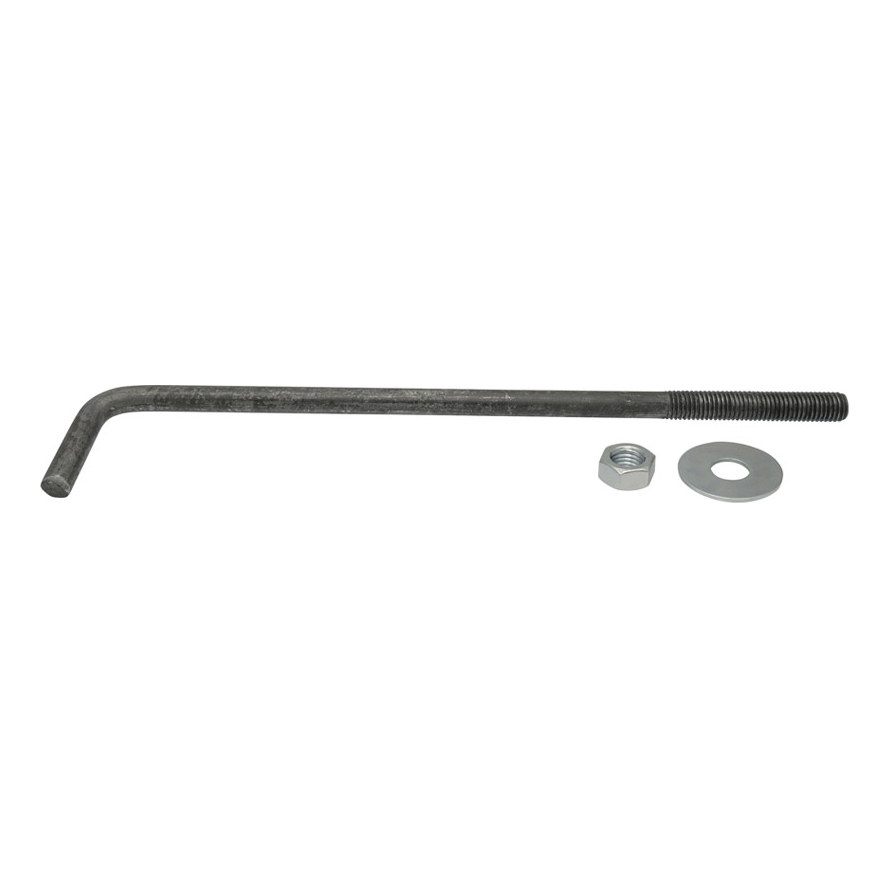

Jeder Anker wird als Set mit Sechskantmutter und runder Unterlegscheibe geliefert – wie auf den Produktfotos zu sehen. So kann nach der Lieferung direkt mit der Montage begonnen werden, ohne separate Verbindungselemente zusammenstellen zu müssen.
Verpackung

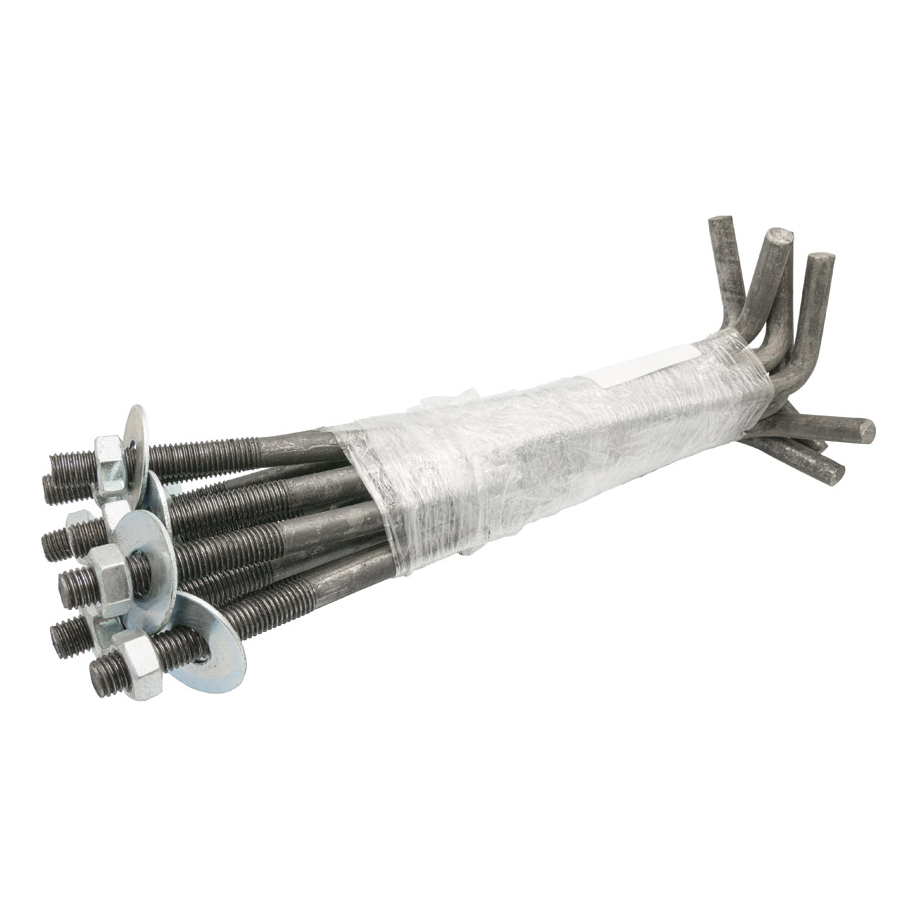

Die Anker sind einzeln erhältlich. Auf dem Foto ist ein mit Stretchfolie umwickeltes Sammelbündel zu sehen – eine praktische Transportform bei größeren Bestellungen für die Baustelle.
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M14 |
| Länge [mm] | 450 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
