Ankerschraube L-Form (gebogener Schraubverbinder) M16 × 350 mm, schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M16 × 350 mm, schwarz
Mauerlattenanker Typ L (gebogene Hakenschraube) mit M16-Gewinde und einer Länge von 350 mm in schwarzer Ausführung, ohne Schutzbeschichtung. Der Anker ist für die dauerhafte Verankerung von Mauerlatten und Holzbauteilen von Dachkonstruktionen in Betondecken und Stahlbetonringankern vorgesehen. Das L-förmig gebogene Ende sorgt für eine sichere Verankerung im Beton, und der Gewindeschaft ermöglicht eine präzise Einstellung der Anpresskraft der Mauerlatte mithilfe von Mutter und Unterlegscheibe.
Anwendung
- Verankerung von Mauerlatten in Stahlbetonringankern und Betondecken
- Befestigung von Holzbauteilen von Dachkonstruktionen
- Verbindung von Holzkonstruktionen mit Betonuntergründen
- Montage von Schwellen und Unterlagen für Dachstühle
Der Anker wird beim Betonieren des Ringankers einbetoniert – das L-förmig gebogene Ende wird dauerhaft in der Betonmasse verankert. Nach dem Aushärten des Betons ragt der Gewindeschaft senkrecht über die Oberfläche des Ringankers hinaus, sodass Mauerlatte, Unterlegscheibe und Anzugsmutter aufgesetzt werden können. Diese Konstruktion ermöglicht eine Nachregulierung der Anpresskraft nach der Montage des Holzbauteils.
Aufbau des Ankers

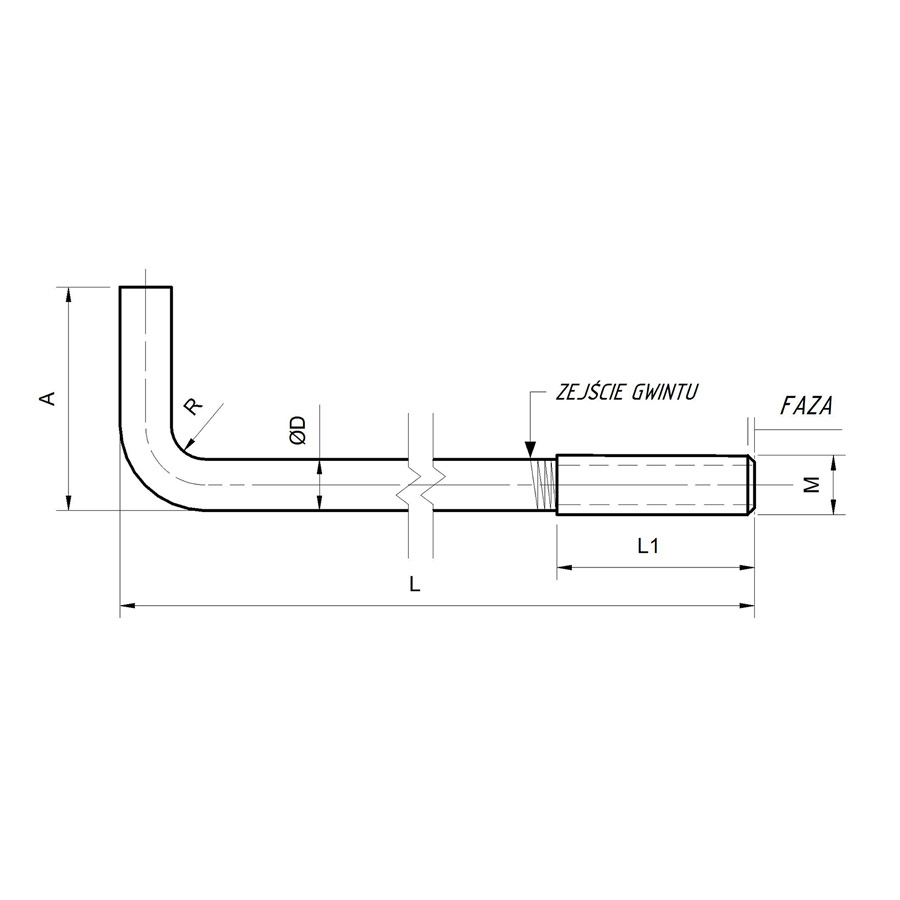

Die technische Zeichnung zeigt den Aufbau des Ankers mit den wichtigsten Maßen: L – Gesamtlänge des Schafts, A – Länge des gebogenen Schenkels, ØD – Stabdurchmesser, M – Gewinde, L1 – Länge des Gewindeabschnitts, R – Biegeradius. Der Schaft ist mit einer Fase versehen, die das Aufdrehen der Mutter erleichtert.

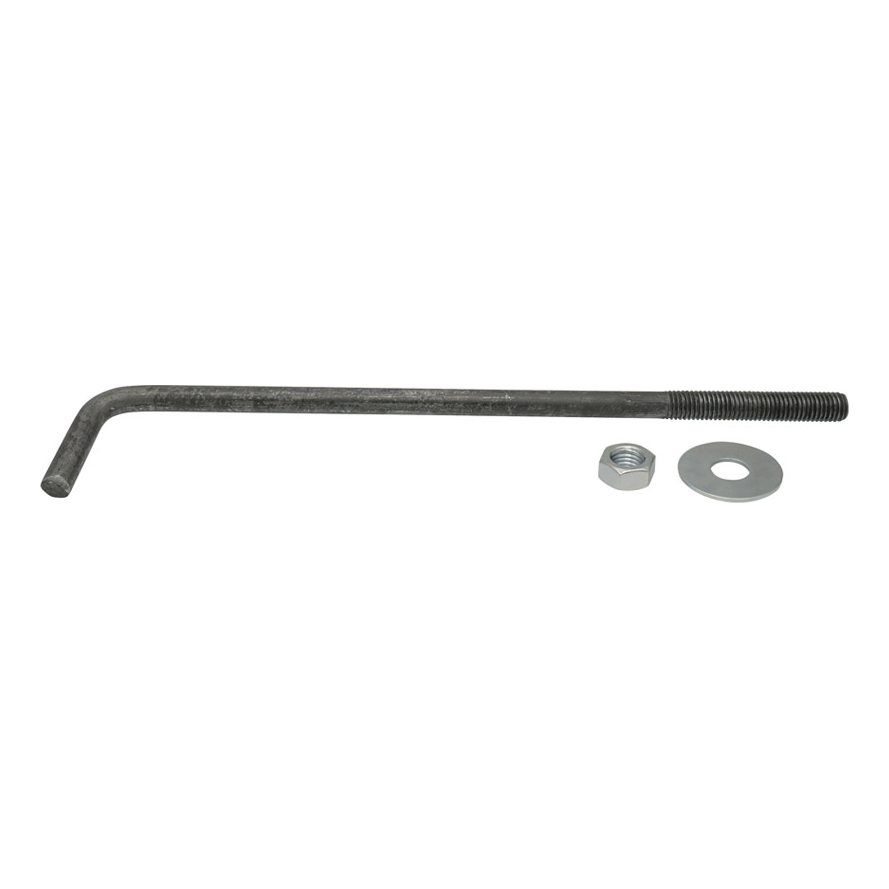

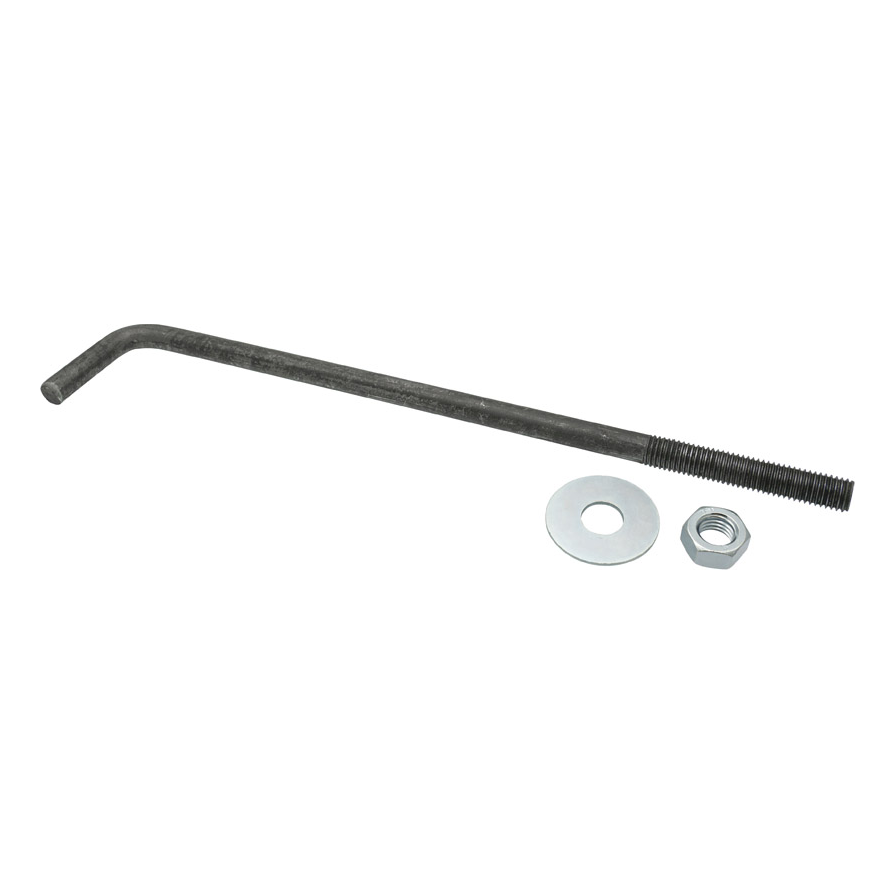

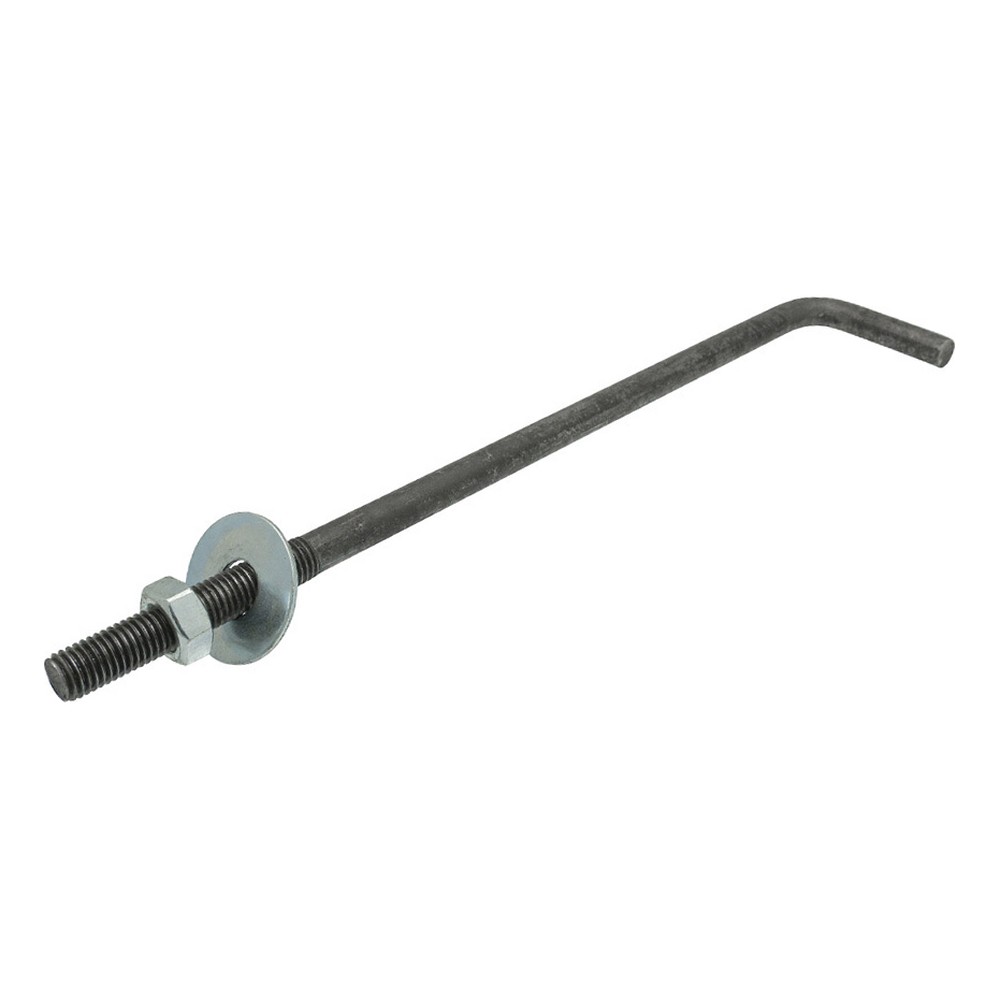

Im Lieferumfang des Ankers sind eine Sechskantmutter sowie eine Unterlegscheibe enthalten, sodass eine sofortige Montage ohne den Zukauf zusätzlicher Verbindungselemente möglich ist. Die schwarze Ausführung (ohne Beschichtung) ist für Anwendungen vorgesehen, bei denen der Anker in geschützter Umgebung eingesetzt wird – einbetoniert im Ringanker und von oben durch die Mauerlatte geschützt.
Montage und Funktionsweise
Beim Betonieren des Ringankers wird der Anker senkrecht in der Schalung positioniert – der gebogene Schenkel liegt im Beton und wirkt als mechanische Verankerung. Nach dem Aushärten des Betons wird die Mauerlatte (durch eine zuvor gebohrte Öffnung) auf den Gewindeschaft gesteckt und anschließend mit Unterlegscheibe und Mutter angepresst. Das M16-Gewinde gewährleistet eine hohe Anpresskraft, die selbst für schwere Dachstühle geeignet ist.
Technische Daten
| Verbindertyp | Mauerlattenanker (Ankerschraube L-Form) |
| Material | Stahl |
| Gewindeart | M16 |
| Länge [mm] | 350 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
