Comunello Albatros Piccolo – Scharniersystem für Falttore bis 4 m / 100 kg
Feedback zum Produkt hinterlassen
Comunello Albatros Piccolo ist ein Scharniersystem für Falttore. Schienenloser hängender Mechanismus für Tore bis 4 m Länge und 100 kg Gewicht. Das Set enthält ein unteres Scharnier mit Getriebe und Arm, ein oberes Scharnier mit Getriebe sowie eine verstellbare Halterung. Italienische Produktion.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-530
Produkteigenschaften
[PIM] zawiasy #113
- Montageart Zum Einmauern
- Material Stahl
Beschreibung
Comunello Albatros Piccolo – Scharniersystem für Falttore bis 4 m / 100 kg
Comunello Albatros Piccolo ist ein komplettes, innovatives Scharniersystem, das speziell für Falttore entwickelt wurde. Dank des vollständig hängenden Mechanismus öffnet sich das Tor ohne Führungsschiene, was Hindernisse am Boden eliminiert und die Montage erheblich erleichtert. Das System gewährleistet ein reibungsloses Falten und Entfalten der Torflügel auch in stark begrenztem Raum — ideale Lösung für Grundstücke mit schmaler Zufahrt oder fehlendem Platz für vollständiges Öffnen von Flügeltoren.

Set-Zusammensetzung
Das Albatros Piccolo System besteht aus drei präzise angepassten Elementen, die gemeinsam einen zuverlässigen Falttor-Mechanismus bilden:

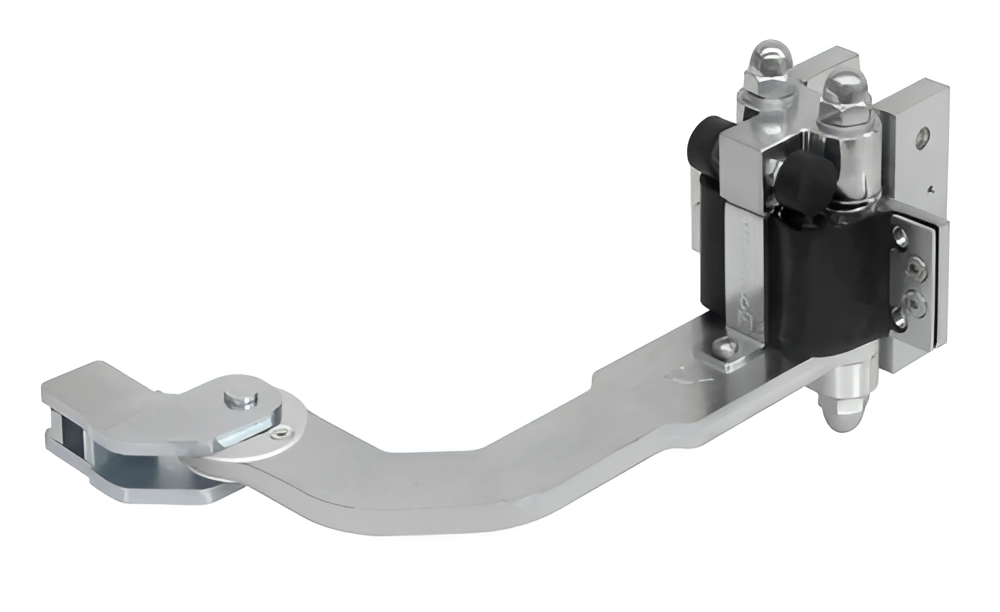

- Unteres Scharnier mit Getriebe und Arm — montiert im unteren Bereich des Torflügels, verantwortlich für den Faltantrieb; der zweiseitig faltbare Übertragungsarm verbindet sich mit der Unterseite des ersten Flügels

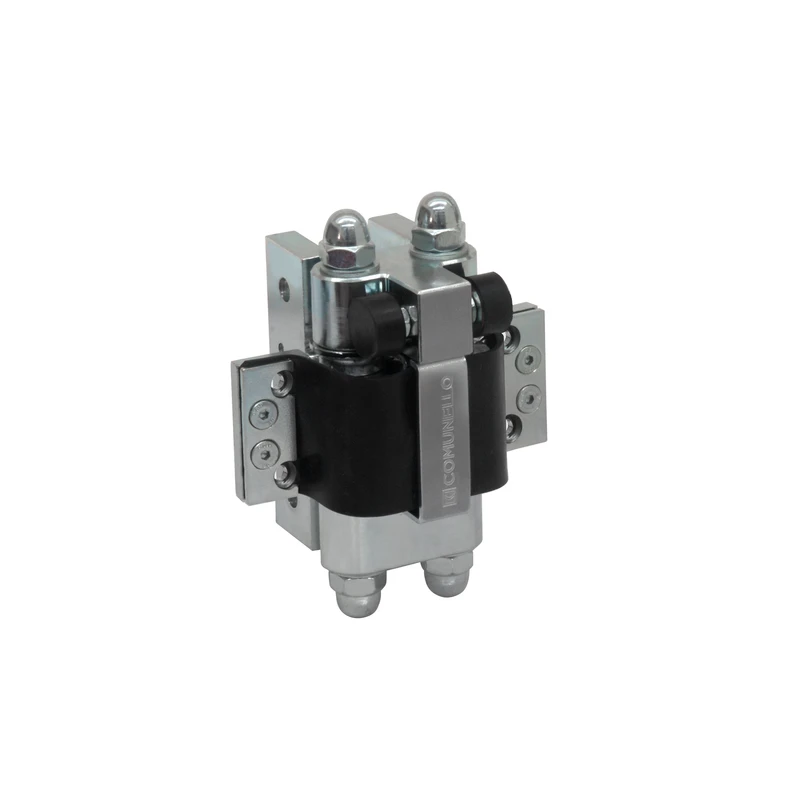

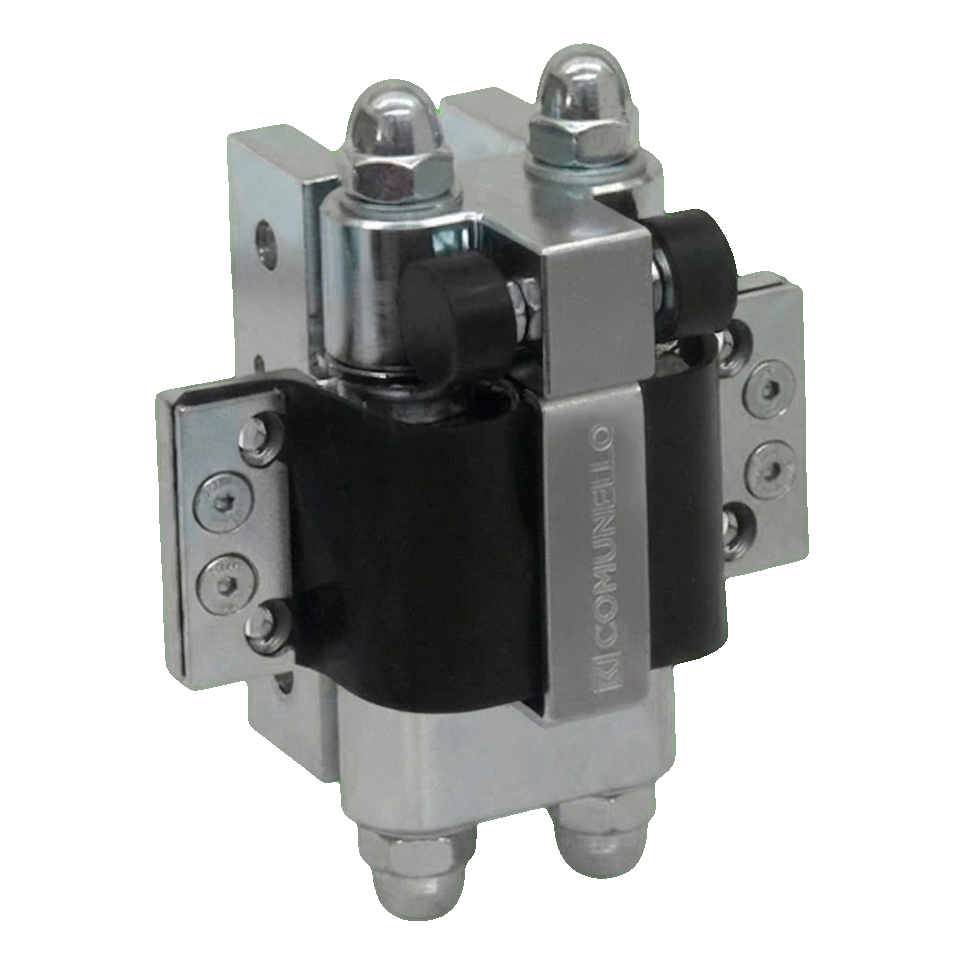

- Oberes Scharnier mit Getriebe — montiert im oberen Bereich des Tors am Pfosten, synchronisiert die Bewegung beider Flügel

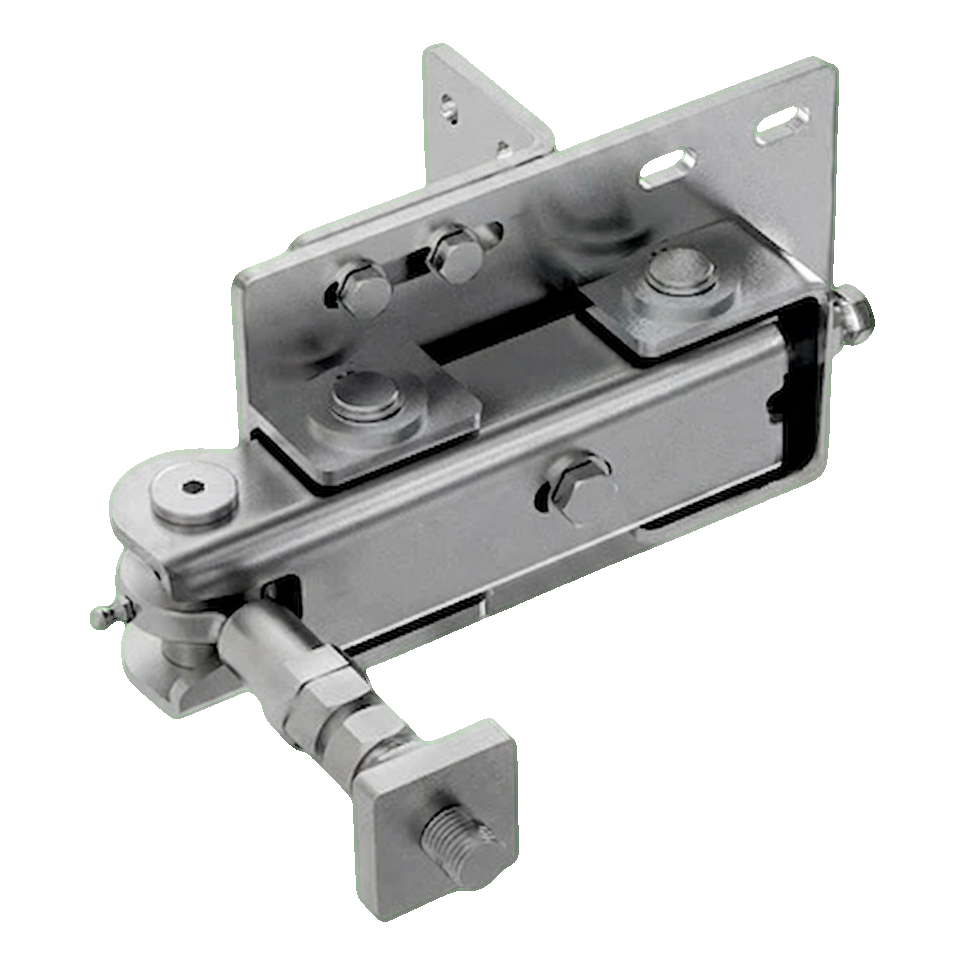

- Verstellbare Halterung — am Pfosten befestigt, ermöglicht präzise Einstellung des gesamten Systems nach der Montage

Funktionsweise und Montage

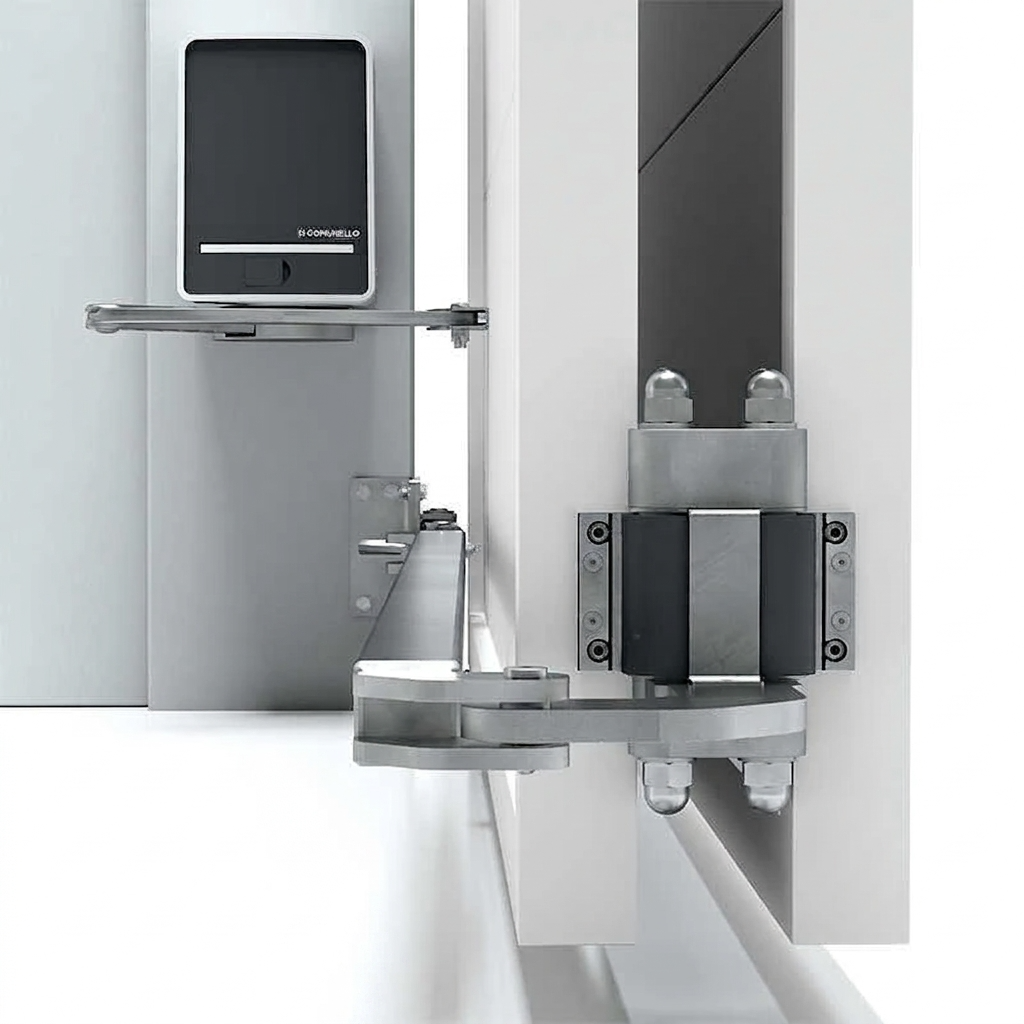

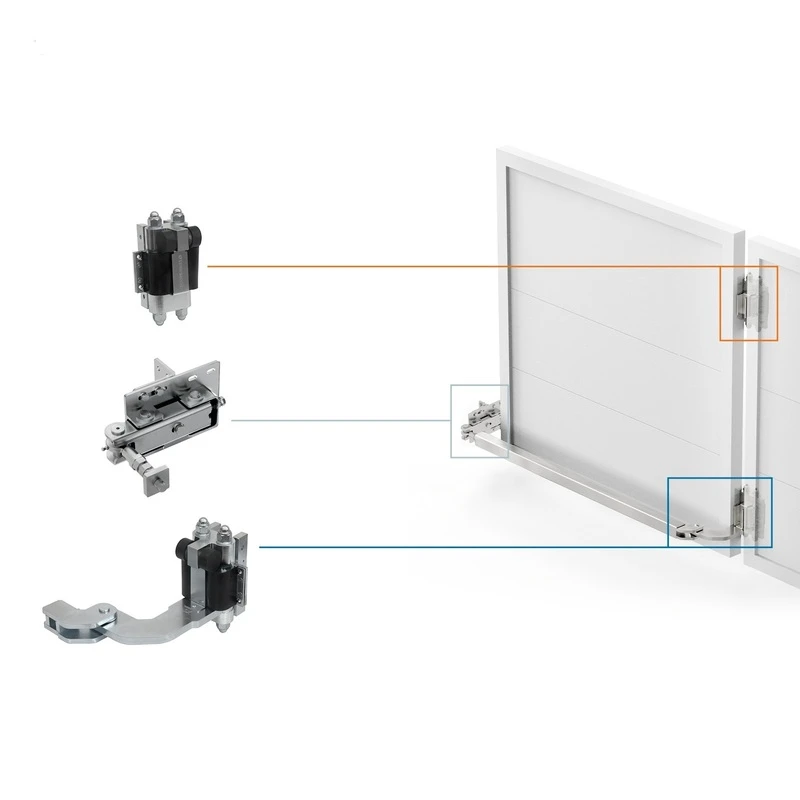

Das System ist vollständig schienenlos — das Tor öffnet sich vertikal ohne jegliche Führungen am Boden. Der zweiseitig faltbare Antriebsarm wird an der Unterseite des ersten Flügels montiert und mit dem unteren Scharnier verbunden. Nach Montage der verstellbaren Halterung am Pfosten erhält der Installateur die Möglichkeit zur präzisen Korrektur der Toreinstellung. Das nebenstehende Bild zeigt die Anordnung der einzelnen Systemelemente am Tor — oberes Scharnier an der Pfostenspitze, verstellbare Halterung in der Mitte und unteres Scharnier mit Arm unten.

Maximale Öffnung in minimalem Raum

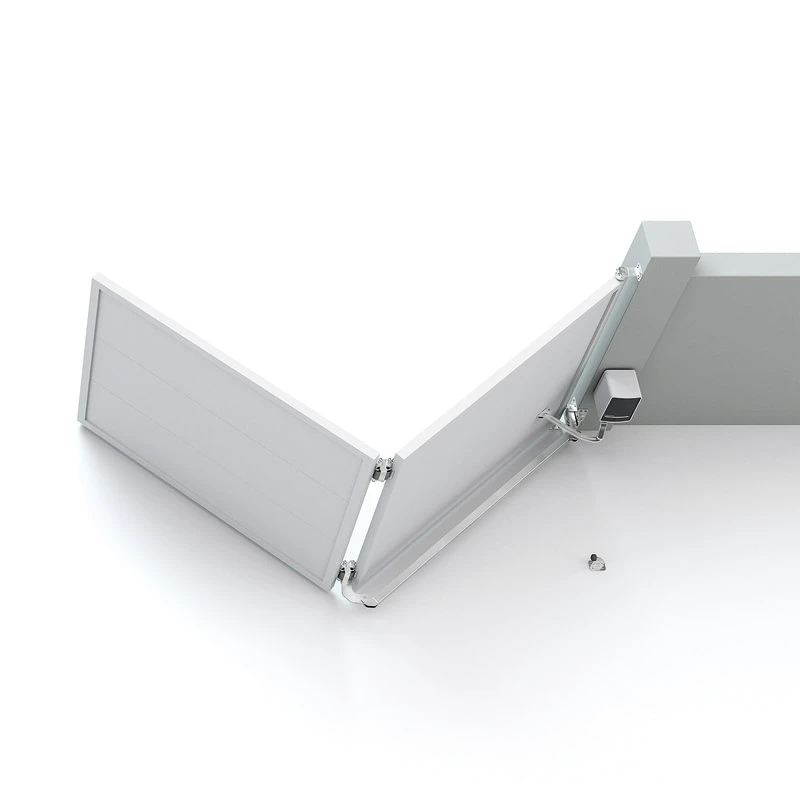

Dank des Faltmechanismus falten sich die Torflügel zueinander und nehmen sowohl beim Öffnen als auch beim Schließen minimalen Raum ein. Ein Set bedient ein Tor mit einer Gesamtflügellänge von bis zu 4 Metern und einem Gewicht von bis zu 100 kg. Bei Verwendung von zwei Albatros Piccolo Sets ist die Bedienung eines zweiflügeligen Tors mit einer Gesamtlänge von bis zu 8 Metern möglich.
Hauptvorteile des Systems
- Schienenloser Mechanismus — keine Führungen am Boden, null Hindernisse
- Hängendes System — Torflügel falten sich frei in der Luft
- Einfache Einstellung — verstellbare Halterung ermöglicht präzise Anpassung nach der Montage
- Minimaler Raum — ideale Lösung für schmale Zufahrten und begrenzte Durchgänge
- Hochwertige Materialien — verschleißfeste Elemente für jahrelangen Betrieb
- Italienische Produktion — Comunello, Made in Italy

Kompatibilität mit Antrieben
Das Albatros Piccolo System arbeitet mit Flügeltorантrieben der Marke Comunello zusammen. Für die komplexe Installation sind auch ergänzende Zubehörteile verfügbar: Bohrschablonensystem mit Schrauben und Muttern sowie Verbindungsprofil für den Übertragungsarm mit Pfostenscharnier, die den Montageprozess erheblich beschleunigen.
Technische Parameter des Sets
- Hersteller: Comunello
- Serie: Albatros Piccolo (P)
- Maximale Torlänge (1 Set): 4 m
- Maximale Torlänge (2 Sets): 8 m
- Maximales Flügelgewicht: 100 kg
- Set-Gewicht: 10,5 kg
- Systemtyp: schienenlos, hängend
- Produktionsland: Italien

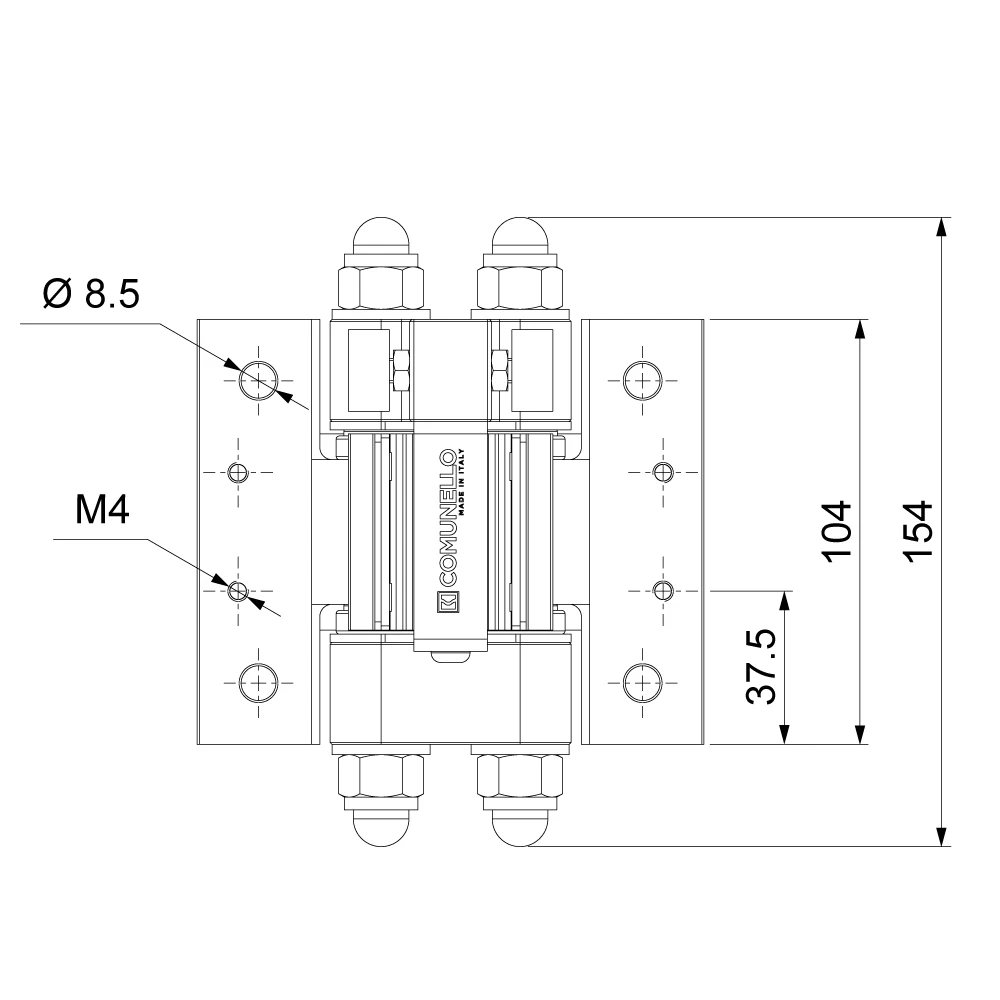

Abmessungen des oberen Scharniers (technische Zeichnung)
- Gesamthöhe: 154 mm
- Höhe der Montageplatte: 104 mm
- Abstand der Lochachse von der Unterkante: 37,5 mm
- Durchmesser der Montagelöcher: Ø 8,5 mm
- Schraubengewinde: M4

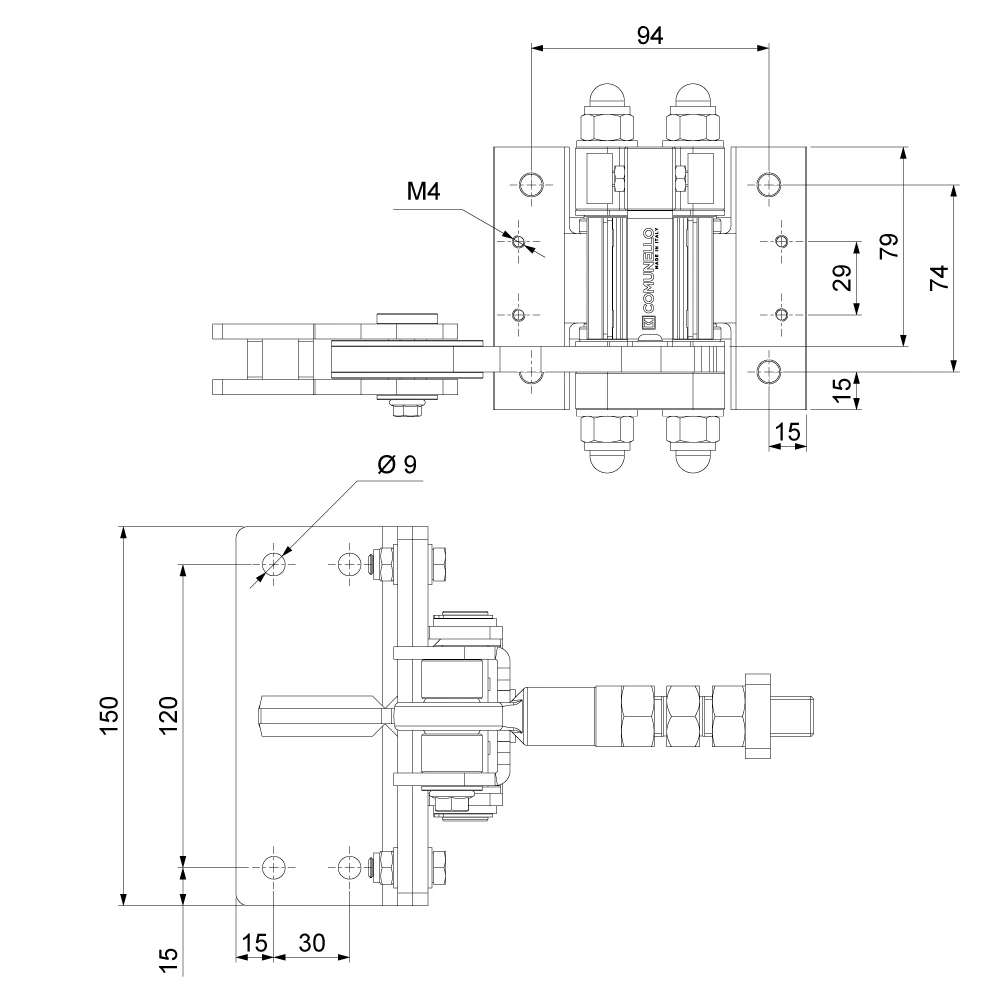

Abmessungen der verstellbaren Halterung
- Breite der Montageplatte (klein): 94 mm
- Höhe der Montageplatte (klein): 79 mm
- Lochabstand vertikal: 74 mm
- Lochdurchmesser: Ø 9 mm
- Gewinde: M4
- Breite der Montageplatte (groß): 150 mm
- Lochabstand auf der großen Platte: 120 mm

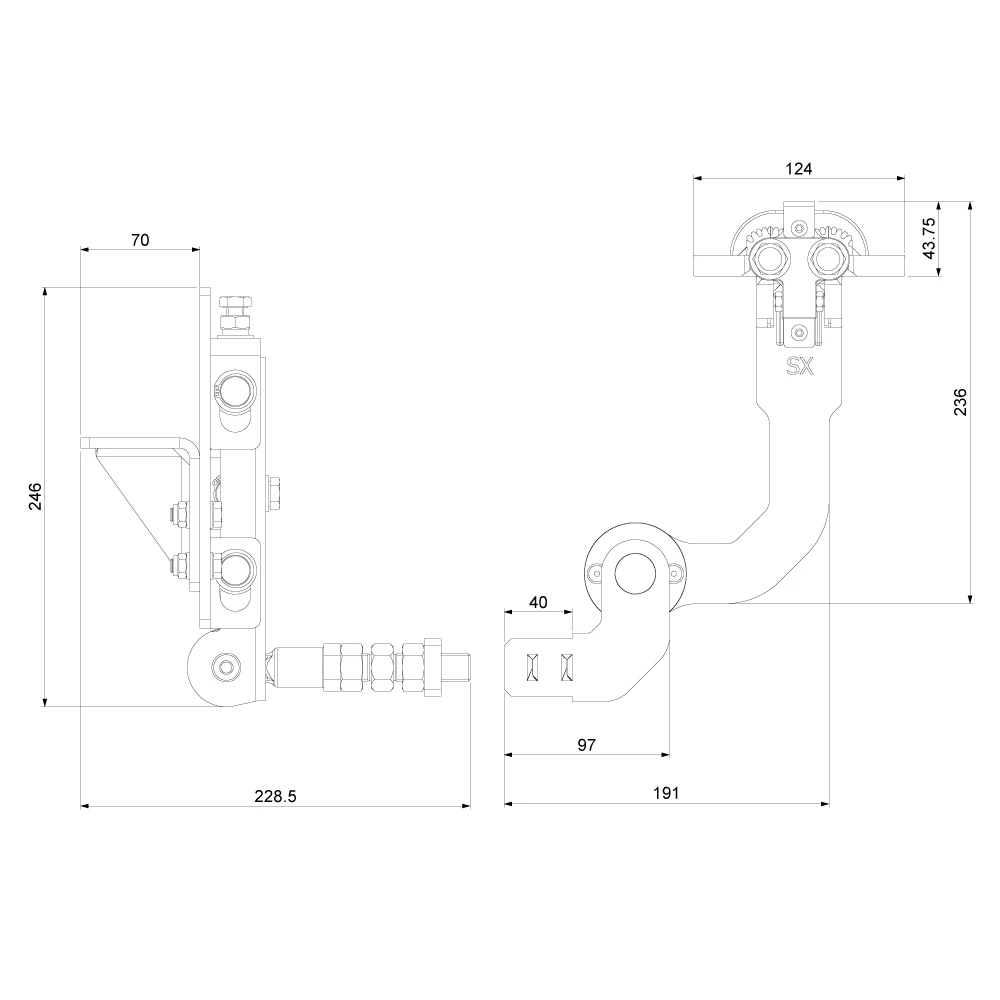

Abmessungen des unteren Scharniers mit Arm
- Gesamthöhe der Halterung: 246 mm
- Halterungstiefe: 70 mm
- Länge mit Zapfen: 228,5 mm
- Breite der Montageplatte: 124 mm
- Armreichweite zur Drehachse: 236 mm
- Gesamtbreite des Systems: 191 mm
- Armbreite: 97 mm
- Breite des Armendes: 40 mm
- Abstand der Scharnierachse von der Basis: 43,75 mm
- Version: SX (links)
Galerie der Set-Komponenten
