Comunello Torbandsatz zum Anschweißen an Pfosten 40×40 mm – links, für ansteigende Gelände

Zum Produkt-Feedback

Comunello Torbandsatz links zum Anschweißen an Pfosten 40×40 mm. Elektrolytisch galvanisierter Stahl. Länge 220 mm, Gewicht 5 kg. Maximale Flügellänge 3 m, Gewicht 120 kg. Hebewinkel 10°. Für Gelände mit ansteigenden Hängen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 205,48 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] zawiasy #113

  • Montageart Zum Einmauern
  • Material Stahl

Beschreibung

Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – links, für ansteigende Böschungen

Comunello – Scharniere-Set links zum Anschweißen für die Montage von Flügeltoren auf Gelände mit ansteigenden Böschungen. Das Set besteht aus zwei Scharnieren (oberes und unteres), die für Pfosten 40×40 mm geeignet sind, sowohl für Stahl- als auch Betonpfosten. Durch die Verbindung der Flügelhalterung mit dem Gelenk mittels Exzenterschraube kann der Installateur die Position des Flügels präzise einstellen – ihn horizontal positionieren und relativ zum Pfosten ausrichten, auch bei geneigtem Untergrund.

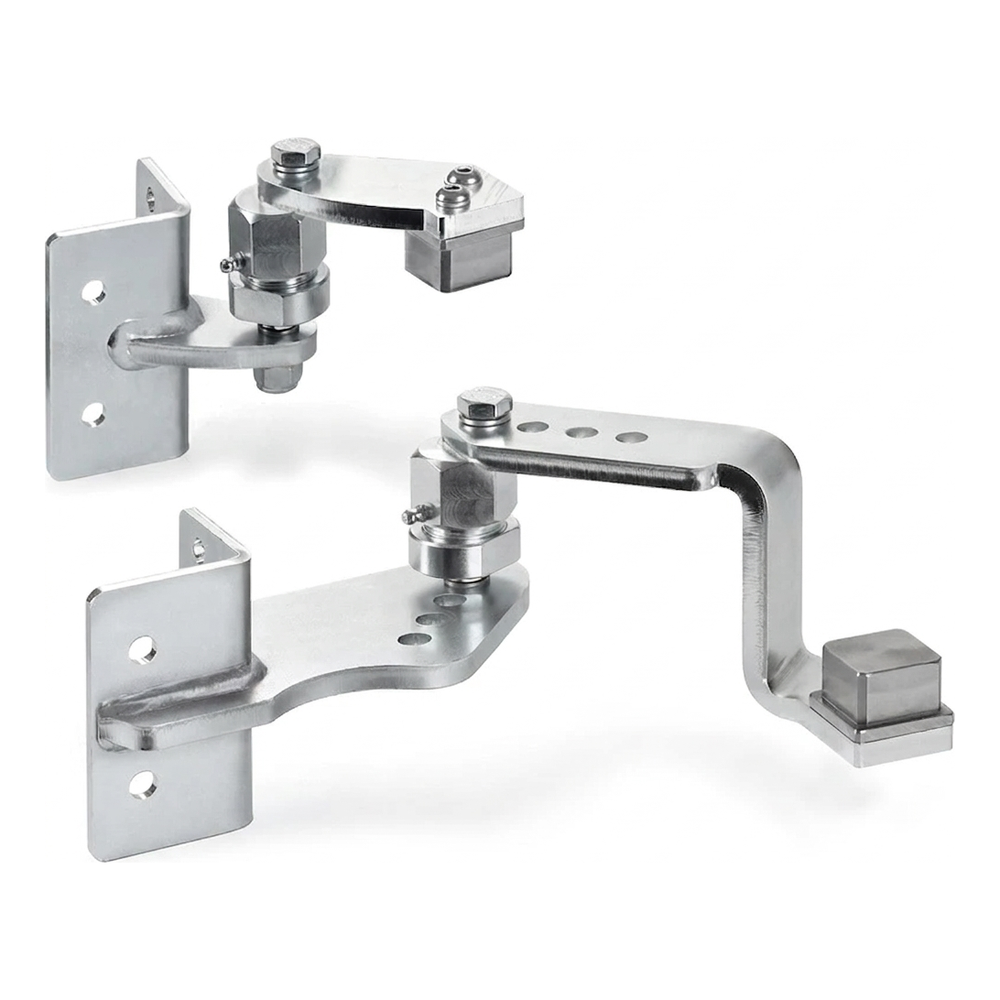

Comunello Torscharniere-Set zum Anschweißen – Ansicht oberes und unteres Scharnier
Comunello Torscharniere-Set zum Anschweißen – Ansicht oberes und unteres Scharnier

Hauptvorteile für den Installateur

  • Verstellbare Flügelneigung – Exzenterschraube ermöglicht Geländeunregelmäßigkeiten zu kompensieren und das Tor präzise einzustellen
  • Maximaler Flügelhebungswinkel: 10° (~20%) – ideal für auf- und abfahrende Fahrzeuge
  • Gelenke ausgestattet mit Schmiernippeln – einfache Schmierung ohne Demontage des Scharniers
  • Halterungen mit 4 Montagelöchern – sichere und stabile Befestigung am Pfosten
  • Montage an Stahl- und Betonpfosten – universelle Anwendung

Technische Parameter

  • Ausführung: links
  • Marke: Comunello
  • Material: elektrolytisch verzinkter Stahl
  • Verwendung: Pfosten 40×40 mm
  • Maximale Flügellänge: 3 m
  • Maximales Flügelgewicht: 120 kg
  • Maximaler Hebungswinkel: 10° (~20%)
  • Set-Länge (L): 220 mm
  • Set-Gewicht: 5 kg
  • EAN: 8028390517481

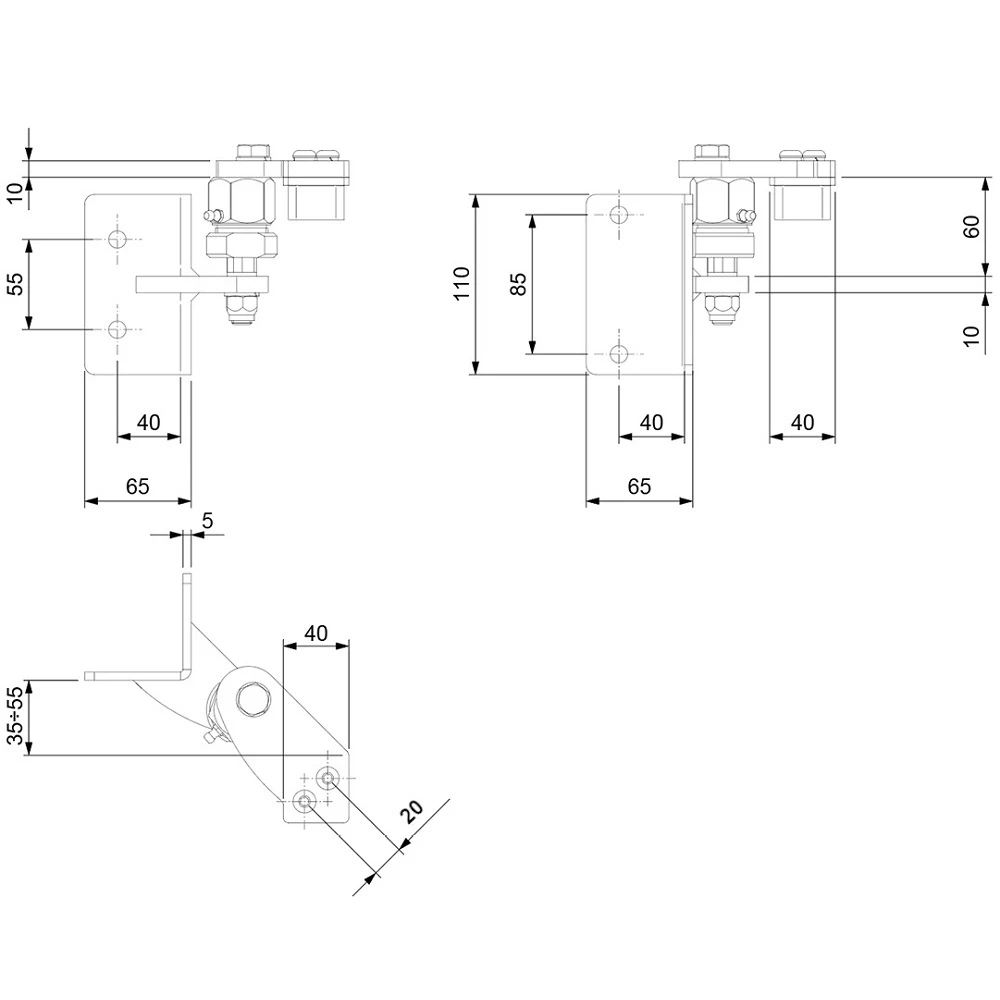

Maßzeichnung Comunello Scharniere-Set – Ansicht von vorne und von oben, oberes und unteres Scharnier
Maßzeichnung Comunello Scharniere-Set – Ansicht von vorne und von oben, oberes und unteres Scharnier

Scharniermaße (aus technischer Zeichnung)

  • Breite der Montageplatte: 65 mm
  • Achsabstand der Montagelöcher (horizontal): 40 mm
  • Höhe der Montageplatte (oberes Scharnier): 110 mm
  • Abstand der Montagelöcher vertikal (oberes Scharnier): 55 mm
  • Höhe des beweglichen Elements (oberes Scharnier): 94 mm
  • Abstand der Montagelöcher vertikal (unteres Scharnier): 85 mm
  • Vertikaler Abstand zwischen den Armen (unteres Scharnier): 60 mm
  • Breite des Torbefestigungselements: 40 mm
  • Dicke der Montageplatte: 5 mm
  • Einstellbarer Abstand der Drehachse zur Wand: 35–55 mm
  • Versatz der Bolzenachse: 20 mm

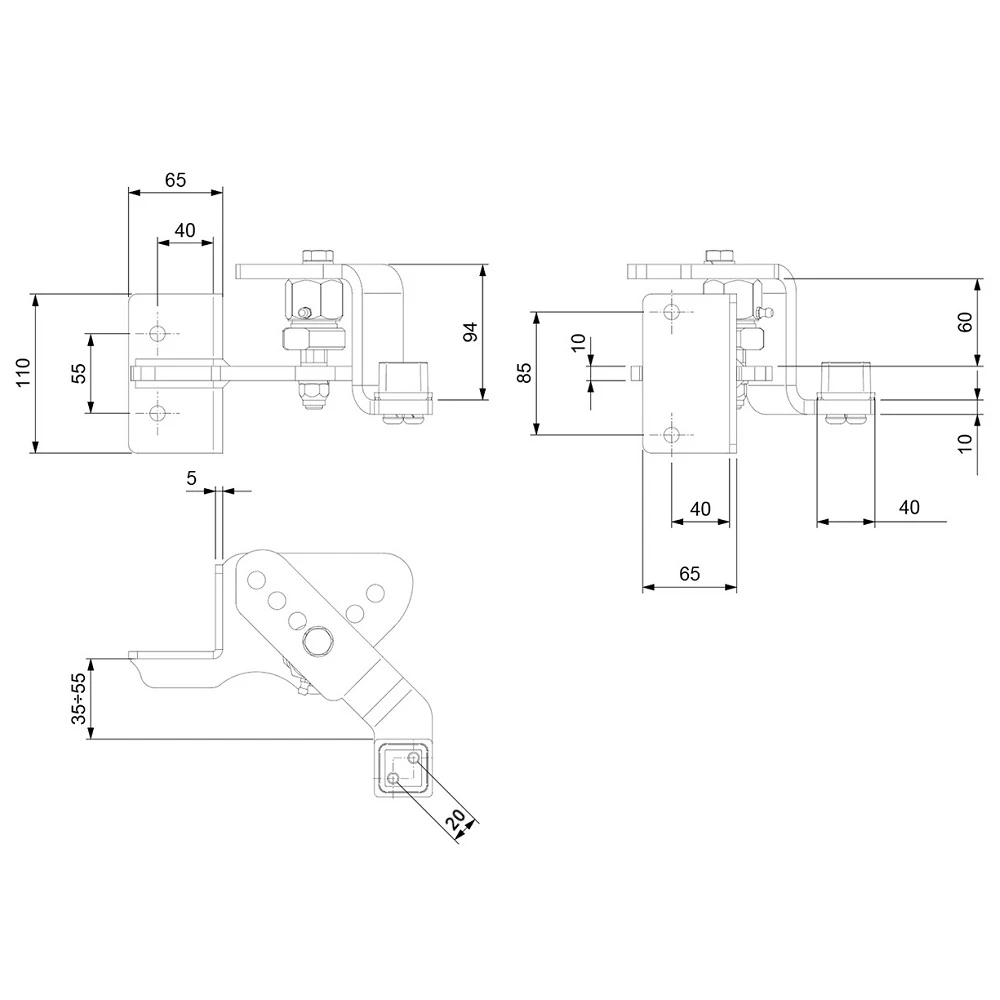

Maßzeichnung Comunello Scharniere-Set – alternative Ansicht von oben und von vorne
Maßzeichnung Comunello Scharniere-Set – alternative Ansicht von oben und von vorne

Das Set ist für die Montage durch Schweißen bestimmt – die Halterungen werden direkt am Pfosten befestigt und das Gelenk am Torflügelarm. Die Exzenterverstellung ermöglicht die Korrektur der Flügelposition nach der Montage, was die Installationszeit erheblich verkürzt und die Notwendigkeit einer Demontage bei kleineren Korrekturen eliminiert. Die in die Gelenke eingebauten Schmiernippel gewährleisten einen wartungsfreien Betrieb – es reicht eine regelmäßige Schmierung ohne Abnehmen der Scharniere.
