Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – rechts, für steigende Gefälle

Zum Produkt-Feedback

Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm, rechts, feuerverzinkter Stahl. Für Flügeltore an Hanglagen bis 10°. Maximales Flügelgewicht 120 kg, Länge 3 m. Mit exzentrischem Gelenk und Schmiernippeln.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 205,48 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] zawiasy #113

  • Montageart Zum Einmauern
  • Material Stahl

Beschreibung

Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – rechts, für steigende Gefälle

Comunello – Komplettset rechte Scharniere zum Anschweißen für die Montage von Flügeltoren auf geneigtem Gelände. Dank des integrierten Gelenks mit exzentrischer Schraube stellt der Installateur den Torflügel präzise horizontal ein und richtet ihn zum Pfosten aus – selbst bei Geländeneigungen bis 10° (~20%). Dies ist eine fertige Lösung, die die Notwendigkeit individueller Anpassungselemente eliminiert und die Montagezeit erheblich verkürzt.

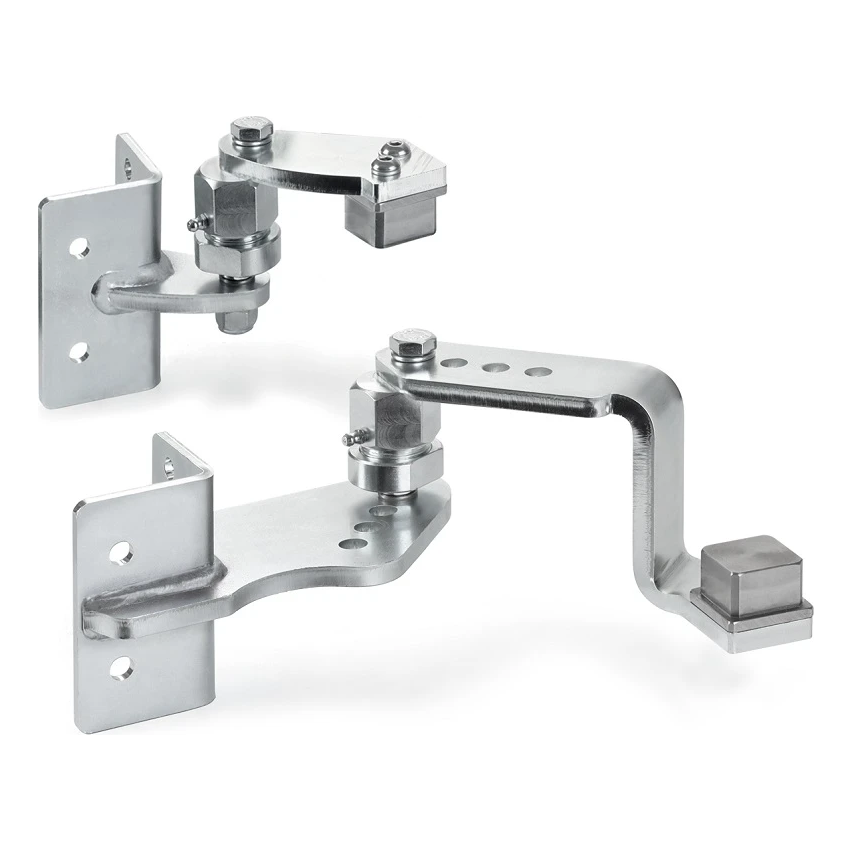

Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – Ansicht des kompletten Sets mit zwei Scharnieren
Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – Ansicht des kompletten Sets mit zwei Scharnieren

Hauptmerkmale des Sets

  • Verwendung: Flügeltore an steigenden Hanglagen
  • Typ: rechtes Scharnier, zum Anschweißen an Pfosten
  • Passend für Pfosten: 40 × 40 mm – Stahl und Beton
  • Maximale Flügellänge: 3 m
  • Maximales Flügelgewicht: 120 kg
  • Maximaler Steigungswinkel: 10° (~20%)
  • Einstellbare Flügelneigung – Gelenk mit exzentrischer Schraube
  • Gelenke mit Schmiernippeln ausgestattet – Schmierung ohne Demontage
  • Halterungen mit 4 Montagelöchern
  • Material: elektrolytisch verzinkter Stahl
  • Hersteller: Comunello

Der exzentrische Mechanismus bietet vollständige Kontrolle über die Position des Torflügels. Es genügt, das Gelenk zu drehen, um den Winkel stufenlos zu regulieren, ohne erneutes Schweißen oder Aufschrauben der Konstruktion. Schmiernippel in den Gelenken ermöglichen einfache Schmierung bei jährlichen Wartungen – verlängern die Lebensdauer der Scharniere und sorgen für leisen, reibungslosen Betrieb des Tors über Jahre.

Abmessungen und technische Daten

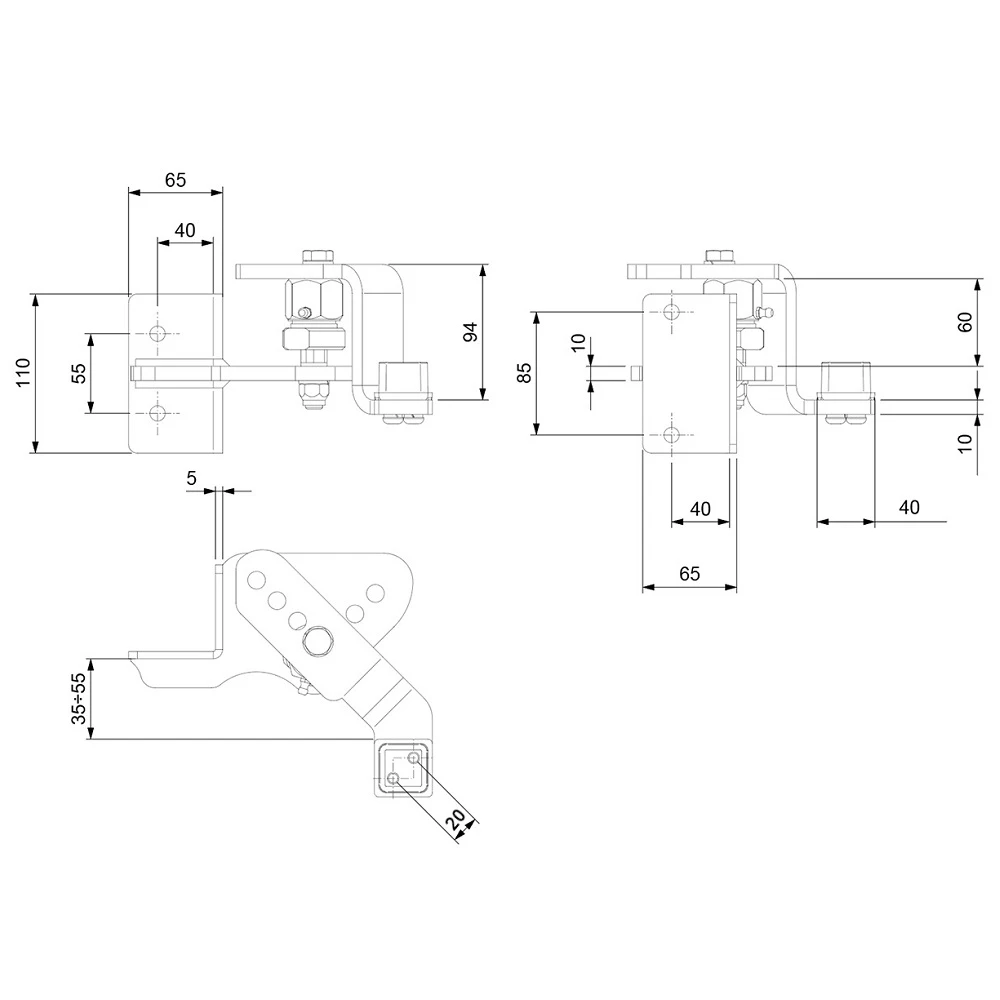

Maßzeichnung oberes Scharnier Comunello – Seitenansichten und Draufsicht
Maßzeichnung oberes Scharnier Comunello – Seitenansichten und Draufsicht

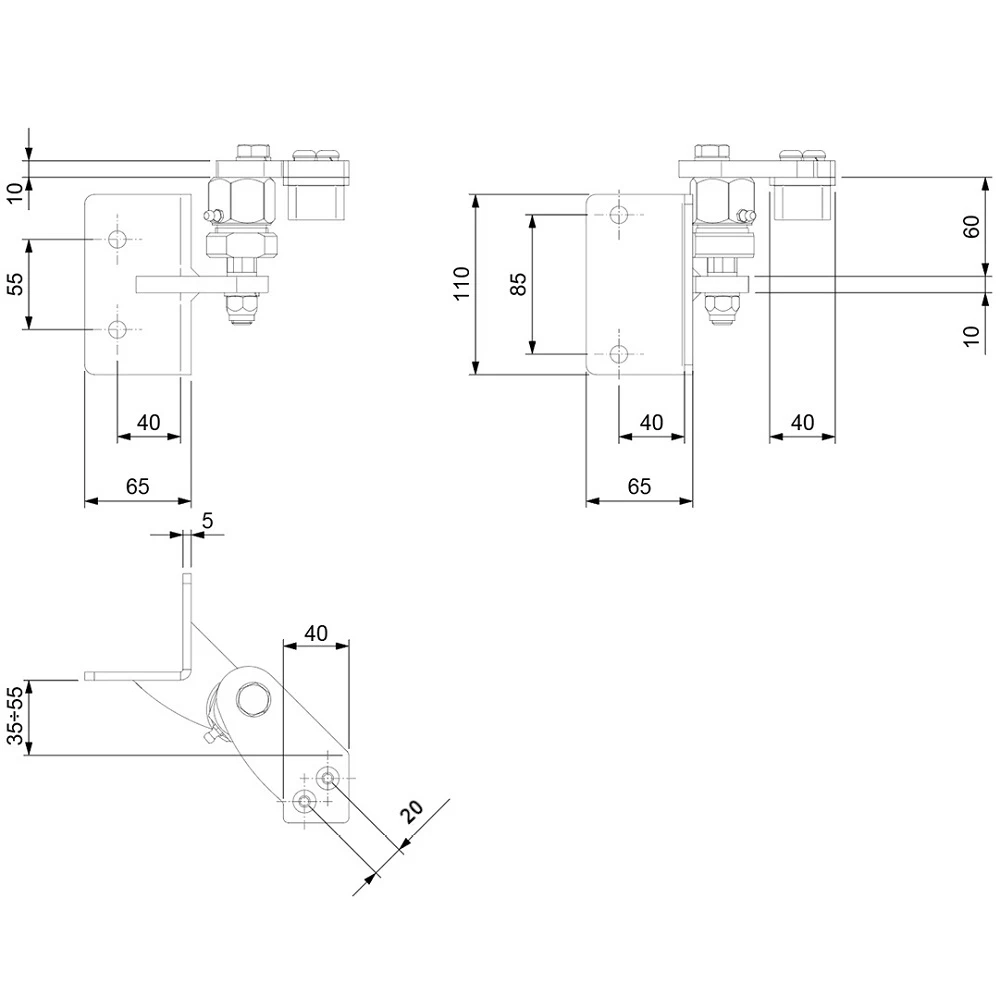

Maßzeichnung unteres Scharnier Comunello – Seitenansichten und Draufsicht
Maßzeichnung unteres Scharnier Comunello – Seitenansichten und Draufsicht

Oberes Scharnier (kleiner):

  • Montageplatte (Höhe × Breite): 85 × 65 mm
  • Lochabstand vertikal: 55 mm
  • Abstand Lochachsen von Plattenrand: 40 mm
  • Höhe des Gelenkmechanismus: 94 mm
  • Lichte Weite zwischen Gelenkarmen: 60 mm
  • Dicke der Montageplatte: 5 mm
  • Dicke der Gelenkarme: 10 mm
  • Breite des Flügelbefestigungselements: 40 mm

Unteres Scharnier (größer):

  • Montageplatte (Höhe × Breite): 110 × 65 mm
  • Lochabstand vertikal: 85 mm
  • Abstand Lochachsen von Plattenrand: 40 mm
  • Lichte Weite zwischen Gelenkarmen: 60 mm
  • Dicke der Montageplatte: 5 mm
  • Dicke der Gelenkarme: 10 mm
  • Breite des Flügelbefestigungselements: 40 mm

Gemeinsame Abmessungen:

  • Abstand Drehachse von Montageplatte (einstellbar): 35–55 mm
  • Versetzung der Lochachse im Befestigungselement: 20 mm
  • Gesamtlänge des Sets (L): 220 mm
  • Gewicht des Sets: 5 kg
  • EAN: 8028390517474

Das Set ist für die Montage an Stahl- und Betonpfosten bestimmt. Die Konstruktion aus verzinktem Stahl gewährleistet Korrosionsbeständigkeit und langfristige Nutzung unter Außenbedingungen. Durch den einstellbaren Abstand der Drehachse (35–55 mm) passt der Installateur die Montage flexibel an die örtlichen Gegebenheiten an.
