Comunello – Torscharniere-Set zum Schweißen für Steigungen, Pfosten 50×50, links

Zum Produkt-Feedback

Comunello Torscharniere-Set links zum Schweißen auf Pfosten 50×50 mm. Elektrolytisch verzinkter Stahl. Maximale Flügellänge 3 m, Gewicht 120 kg. Neigungsverstellung bis 10°. Blechabmessungen 110×65 mm, Dicke 5 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 224,28 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] zawiasy #113

  • Montageart Zum Einmauern
  • Material Stahl

Beschreibung

Comunello – Torscharniere-Set zum Schweißen für Steigungen, Pfosten 50×50, links

Comunello – komplettes linkes Scharniere-Set zum Schweißen bestimmt für die Montage von Flügeltoren an ansteigenden Hängen. Das Set ermöglicht eine präzise Regulierung der Flügelposition durch exzentrische Schraube, die die Flügelhalterung mit dem Gelenk verbindet — die Drehung des Gelenks ermöglicht es, den Flügel perfekt waagerecht zu positionieren und ihn mit dem Pfosten auszurichten, auch wenn das Gelände geneigt ist.

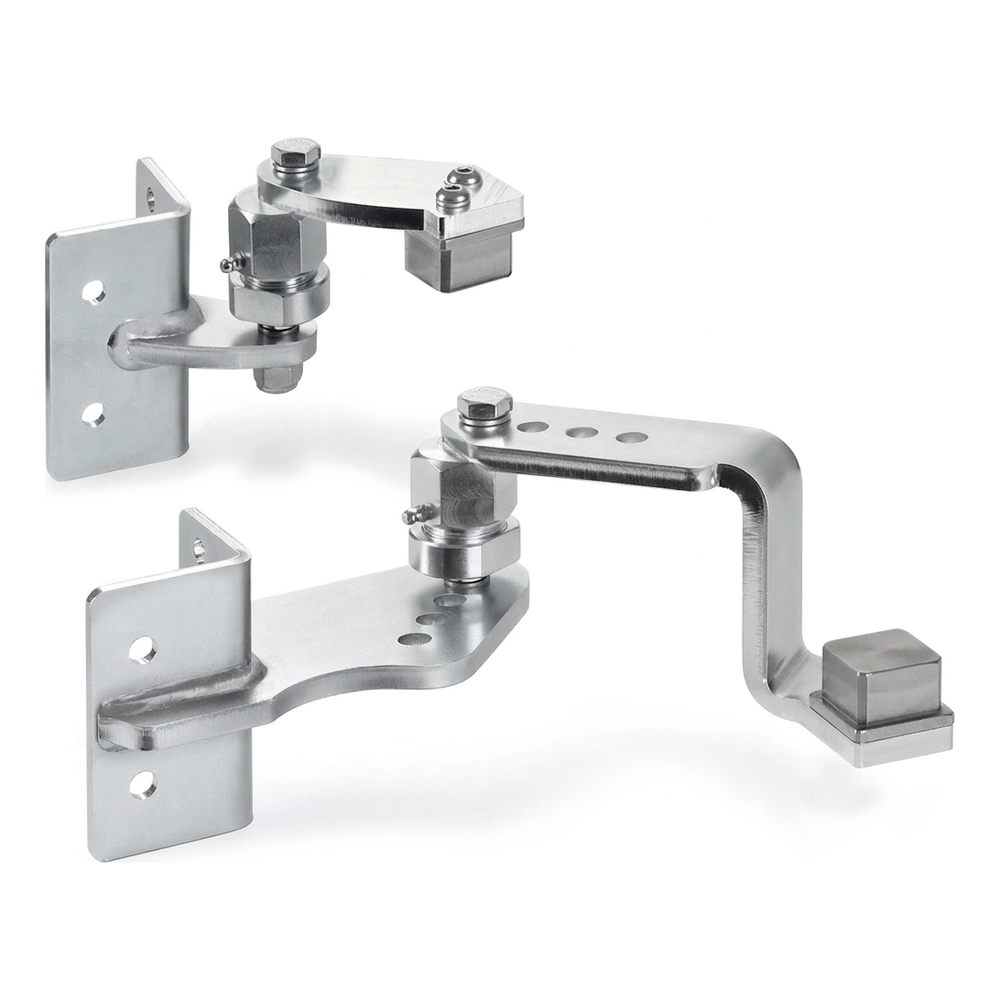

Comunello – Torscharniere-Set zum Schweißen auf Pfosten 50×50 mm, linke Version
Comunello – Torscharniere-Set zum Schweißen auf Pfosten 50×50 mm, linke Version

Hauptmerkmale des Sets

  • Maximale Flügellänge: 3 m
  • Maximales Flügelgewicht: 120 kg
  • Maximaler Flügelhebungswinkel: 10° (~20%)
  • Verstellbare Flügelneigung — Kompensation von Geländehöhenunterschieden
  • Version: links
  • Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
  • Montage am Pfosten: 50×50 mm
  • Verwendung: Stahl- und Betonpfosten
  • Gelenke ausgestattet mit Schmiernippeln — einfache Schmierung ohne Demontage
  • Halterungen mit 4 Montagelöchern — sichere Befestigung

Lösung für Installationsunternehmen, die Tormontagen an geneigten Auffahrten und unebenem Gelände durchführen. Die exzentrische Schraube eliminiert die Notwendigkeit mehrfacher Nachkorrekturen — eine Drehung genügt für präzise Winkel- und Niveauregulierung des Flügels.

Abmessungen und Montagedaten

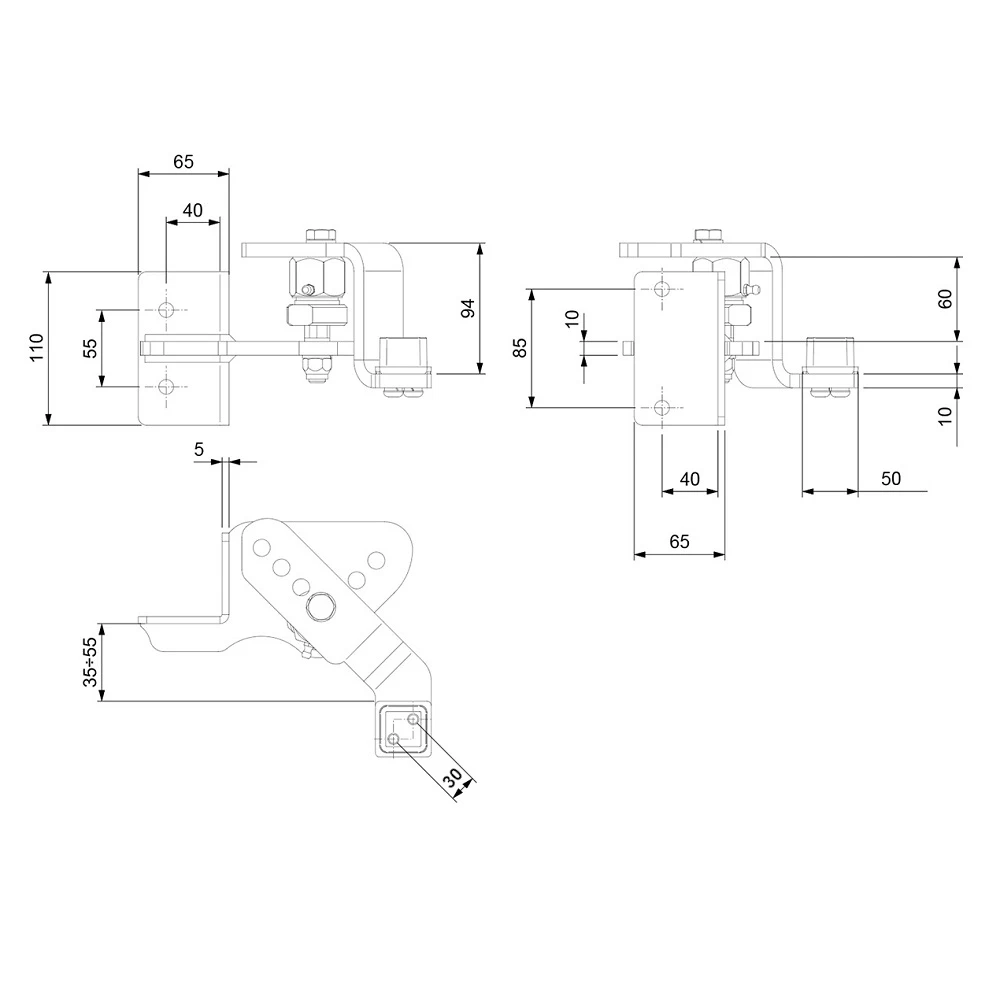

Maßzeichnung des unteren Scharniers Comunello – Vorder-, Seiten- und Draufsicht
Maßzeichnung des unteren Scharniers Comunello – Vorder-, Seiten- und Draufsicht

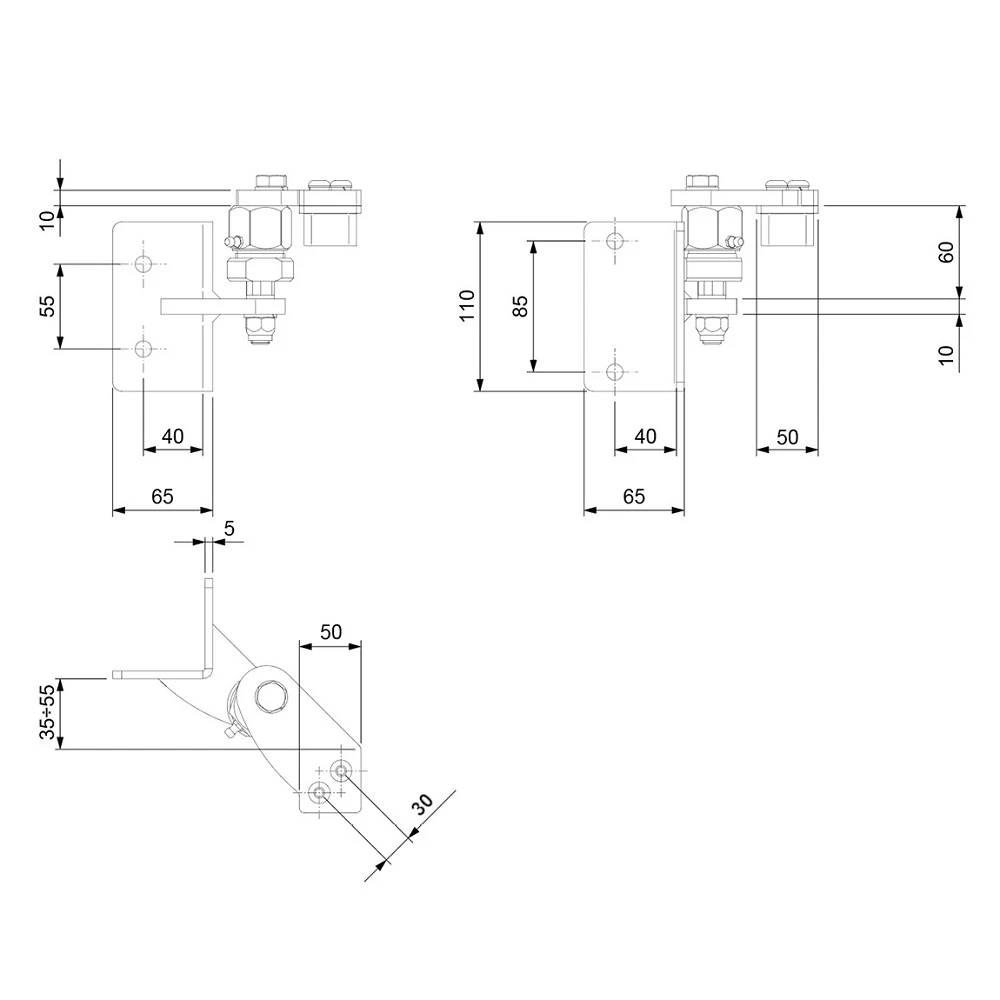

Maßzeichnung des oberen Scharniers Comunello – Vorder-, Seiten- und Draufsicht
Maßzeichnung des oberen Scharniers Comunello – Vorder-, Seiten- und Draufsicht
  • Höhe des Montageblechs: 110 mm
  • Breite des Montageblechs: 65 mm
  • Montagelöcher Abstand (vertikal): 55 mm (Halterung) / 85 mm (Seitenblech)
  • Achsabstand der Löcher zur Kante: 40 mm
  • Dicke des Montageblechs: 5 mm
  • Dicke des Scharnierarms: 10 mm
  • Höhe des Scharniermechanismus: 94 mm
  • Abstand zwischen den Armen: 60 mm
  • Breite des Pfostenbefestigungselements: 50 mm
  • Vierkantbolzen: 30 mm
  • Verstellbereich der Entfernung: 35–55 mm
  • Gesamtlänge (L): 220 mm
  • Gewicht des Sets: 5,8 kg
  • EAN: 8028390517504

Das Comunello Scharniere-Set ist eine bewährte Lösung für professionelle Flügeltor-Installationen unter schwierigen Geländebedingungen. Die elektrolytische Verzinkung bietet langanhaltenden Korrosionsschutz, und die Schmiernippel garantieren wartungsfreien Betrieb über Jahre.
