Comunello – verstellbares Scharnier für Flügeltore M20, Platte 100×100 mm

Zum Produkt-Feedback

Verstellbares Scharnier Comunello mit M20 Gewinde für Flügeltore. Montageplatte 100×100×4 mm aus verzinktem Stahl. Lochabstand 65×65 mm, Durchmesser ø10,5 mm. Ausladung 100 mm, Ösenbreite 38 mm. Gewicht 0,775 kg.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 15,85 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] zawiasy #113

  • Gewindeart M20
  • Montageart Zum Einmauern
  • Material Stahl

Beschreibung

Comunello – verstellbares Scharnier für Flügeltore M20, Platte 100×100 mm

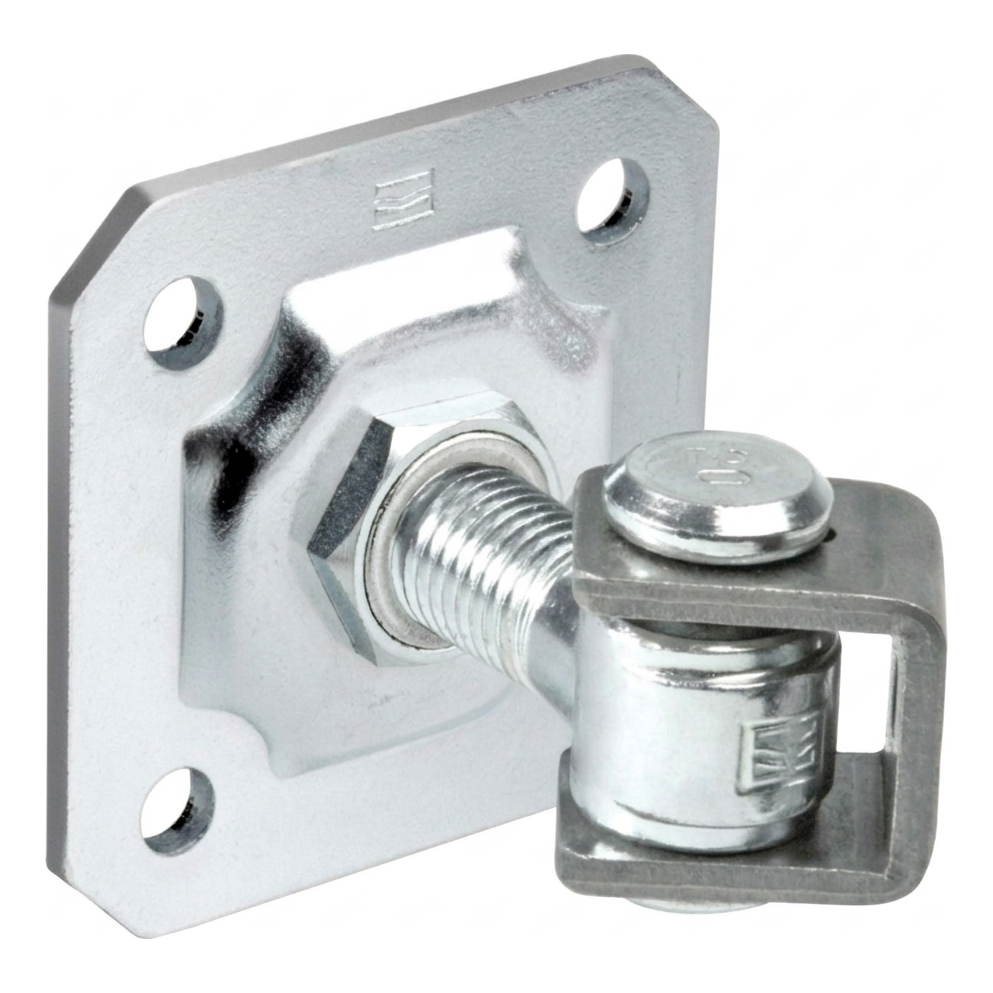

Comunello verstellbares Scharnier M20 mit Montageplatte 100×100 mm – Gesamtansicht
Comunello verstellbares Scharnier M20 mit Montageplatte 100×100 mm – Gesamtansicht

Das verstellbare Scharnier Comunello mit M20 Gewinde ist ein robustes Beschlagelement für die Montage von Flügeltoren und Pforten. Dank der Verstellmutter am M20 Gewinde ermöglicht es eine präzise Einstellung des Torflügels sowohl während der Montage als auch im laufenden Betrieb — ohne Demontage des gesamten Scharniers. Dies ist eine wichtige Erleichterung für Installationsteams, die die Toreinstellung nach Durchhängen der Konstruktion oder unter dem Einfluss von Temperaturschwankungen korrigieren müssen.

Die Montageplatte mit den Abmessungen 100 × 100 mm und einer Stärke von 4 mm mit vier Montagelöchern gewährleistet eine stabile und dauerhafte Befestigung am Pfosten. Das Scharniergehäuse ist verzinkt, was hohe Korrosionsbeständigkeit garantiert und den Außeneinsatz ermöglicht. Die Scharnieröse ist aus schwarzem Stahl (nicht galvanisiert) gefertigt, was eine Standardlösung bei derartigen Torbeschlägen darstellt.

Abmessungen und Montageparameter

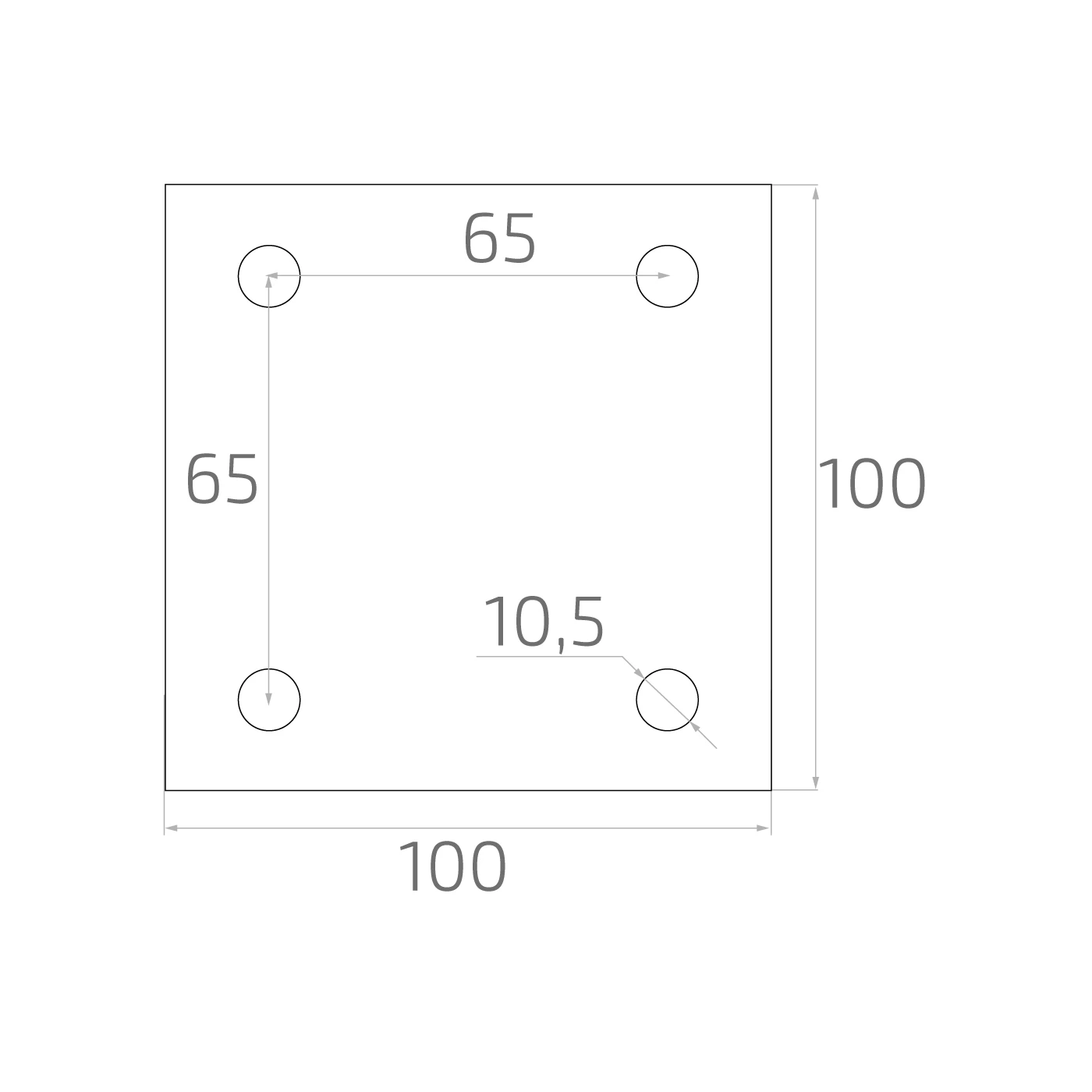

Maßzeichnung der Scharnier-Montageplatte – Frontansicht
Maßzeichnung der Scharnier-Montageplatte – Frontansicht
  • Montageplatte: 100 × 100 × 4 mm
  • Lochabstand Montagelöcher: 65 × 65 mm
  • Durchmesser Montagelöcher: ø 10,5 mm
  • Gewinde der Verstellschraube: M20
  • Ösenbreite: 38 mm
  • Scharnier-Ausladung (Tiefe von der Platte): 100 mm
  • Ausladung zur unteren Ösenkante: 55 mm

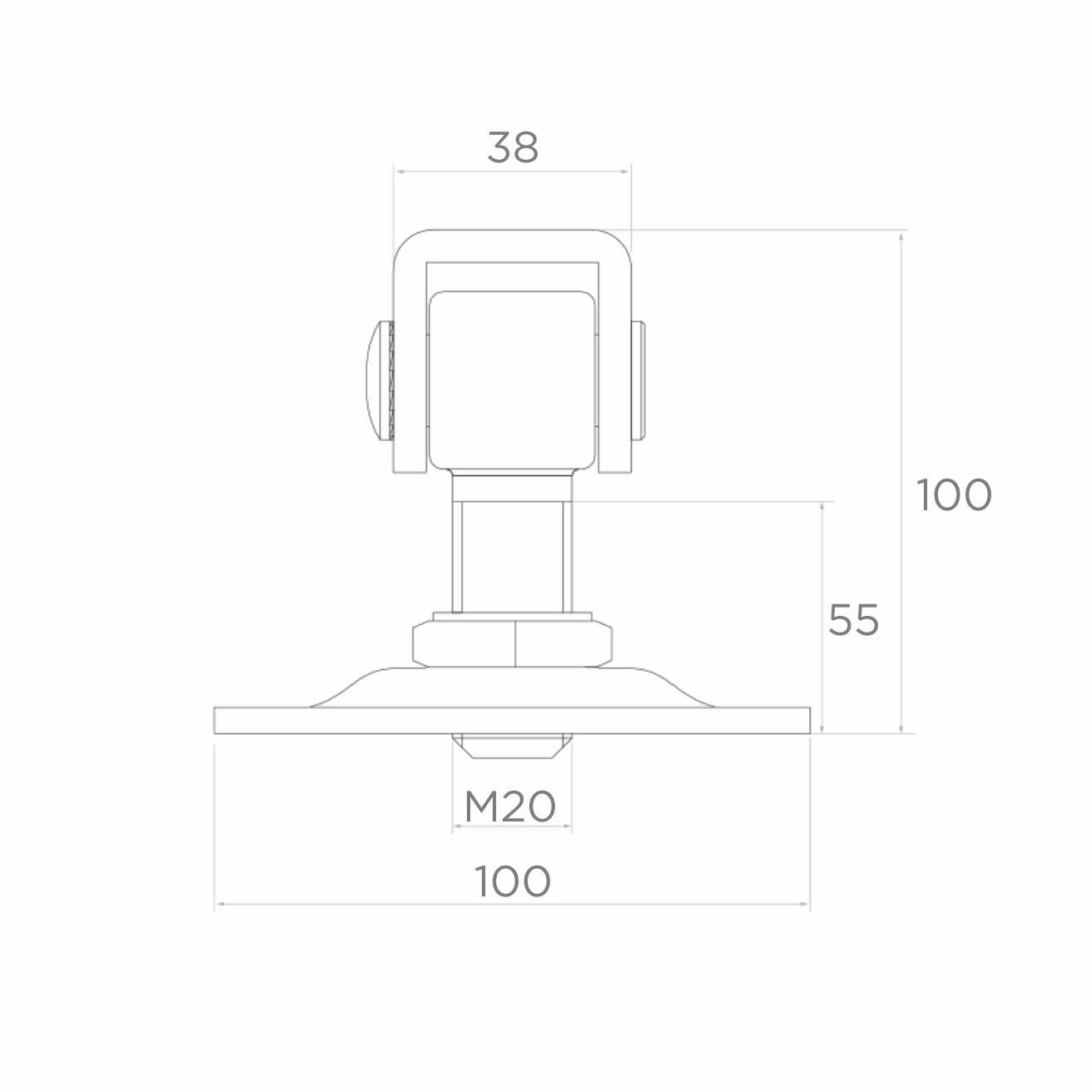

Maßzeichnung des verstellbaren Scharniers – Seitenansicht mit M20 Bezeichnung
Maßzeichnung des verstellbaren Scharniers – Seitenansicht mit M20 Bezeichnung

Produktdaten

  • Hersteller: Comunello
  • Material: Stahl
  • Korrosionsschutz: Verzinkung (Öse schwarz)
  • Gewicht: 0,775 kg
  • EAN: 8028390709411

Einfache Verstellung unter allen Bedingungen

Die Verwendung des verstellbaren Scharniers ermöglicht eine schnelle Korrektur der Torflügel-Einstellung mittels der Mutter am M20 Gewinde. Dies ist besonders nützlich in Situationen, wenn die Torkonstruktion unter ihrem Eigengewicht durchhängt oder wenn extreme Temperaturen Spannungen in den Metallelementen verursachen. Winterliche Temperaturabfälle können zu Verformungen führen — in einem solchen Fall genügt es, das Scharnier zu lockern oder anzuziehen, um die ordnungsgemäße Torfunktion wiederherzustellen. Dadurch kann das Installationsteam schnell auf Kundenreklamationen reagieren, ohne zeitaufwändige Demontage.
