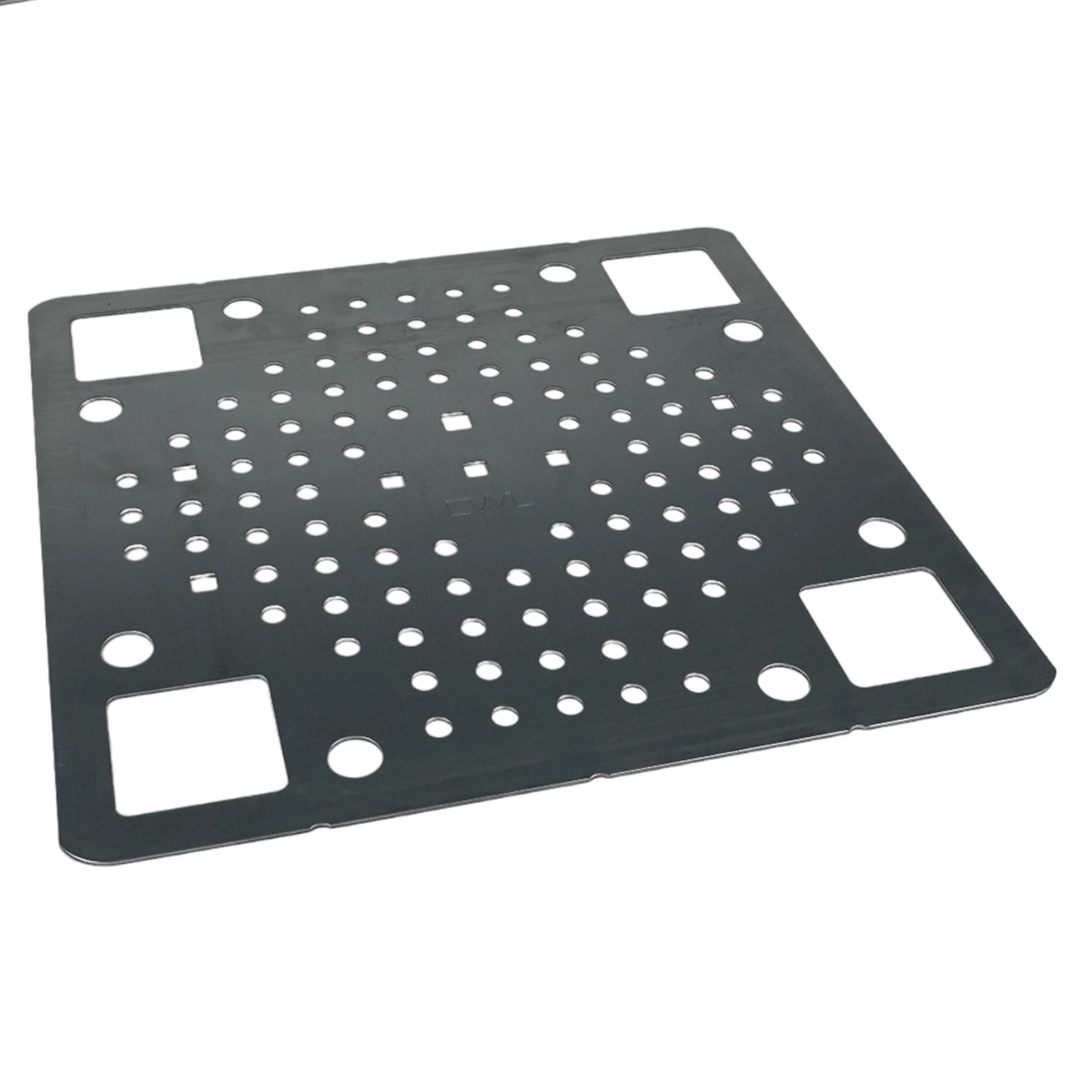

Dachbefestigungsplatte 375x375mm CWL für Asphalt- und Kunststoffdächer

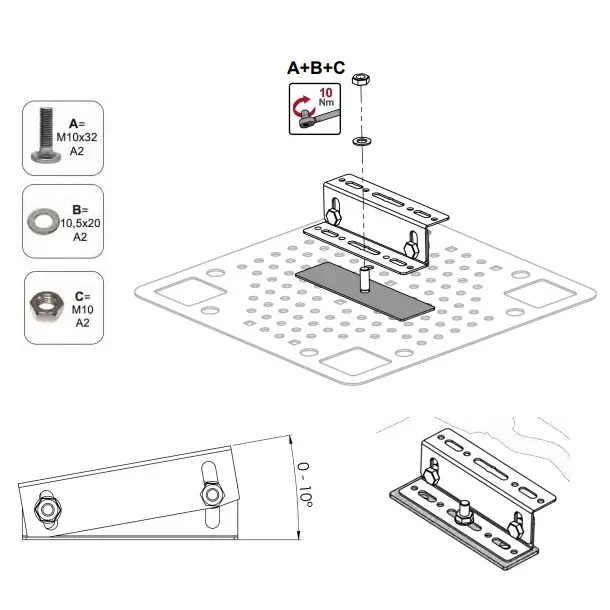

Befestigungsplatte für Dachabdeckung 375x375mm CWL - Edelstahl H17 1.4016 für Photovoltaikanlagen.

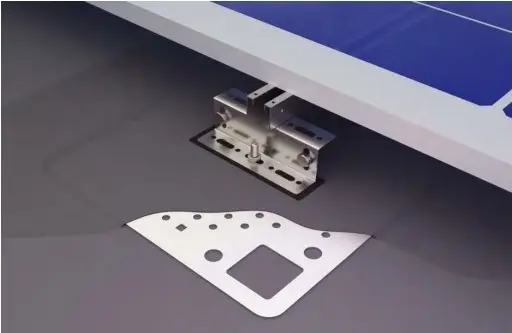

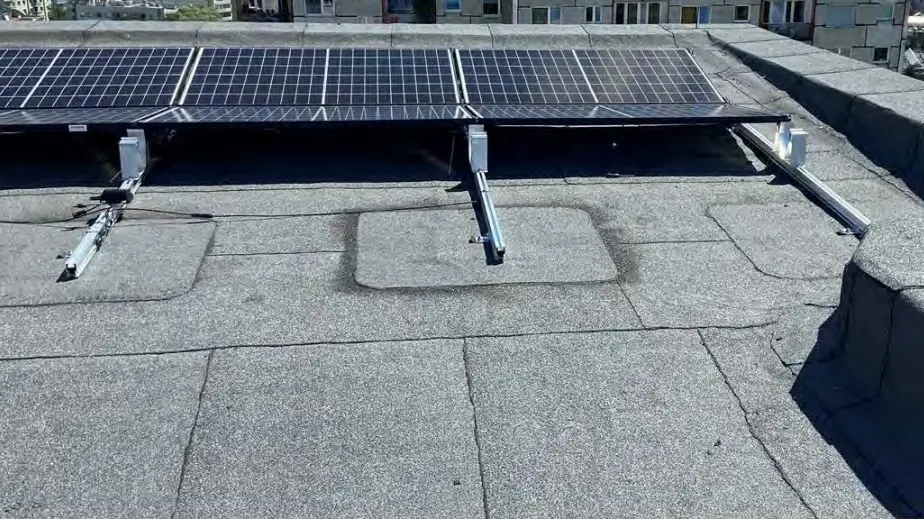

Die Befestigungsplatte für Dachabdeckung 375x375mm CWL ist eine sichere und universelle Lösung zur dauerhaften Befestigung von Elementen auf Asphalt- und Kunststoffdächern. Die Montageplatte kann über oder unter der vorhandenen Dachmembran installiert werden, um ein ästhetisches Erscheinungsbild zu erzielen. Mit den Abmessungen 400 x 400 mm zum Verschweißen bietet diese Befestigungsplatte eine sichere und dauerhafte Befestigung ohne mechanische Fixierung.

Die Membran sollte der Norm EN 13707:2004+A2:2009 entsprechen und folgende Anforderungen erfüllen:

Zugfestigkeit in Längs- und Querrichtung min. 300 N/50 mm EN 12311-1

Weiterreißfestigkeit min. 150 N EN 12310-1

Scherfestigkeit an Längs- und Querverbindungen min. 500 N/50 mm EN 12317-1

Abziehfestigkeit

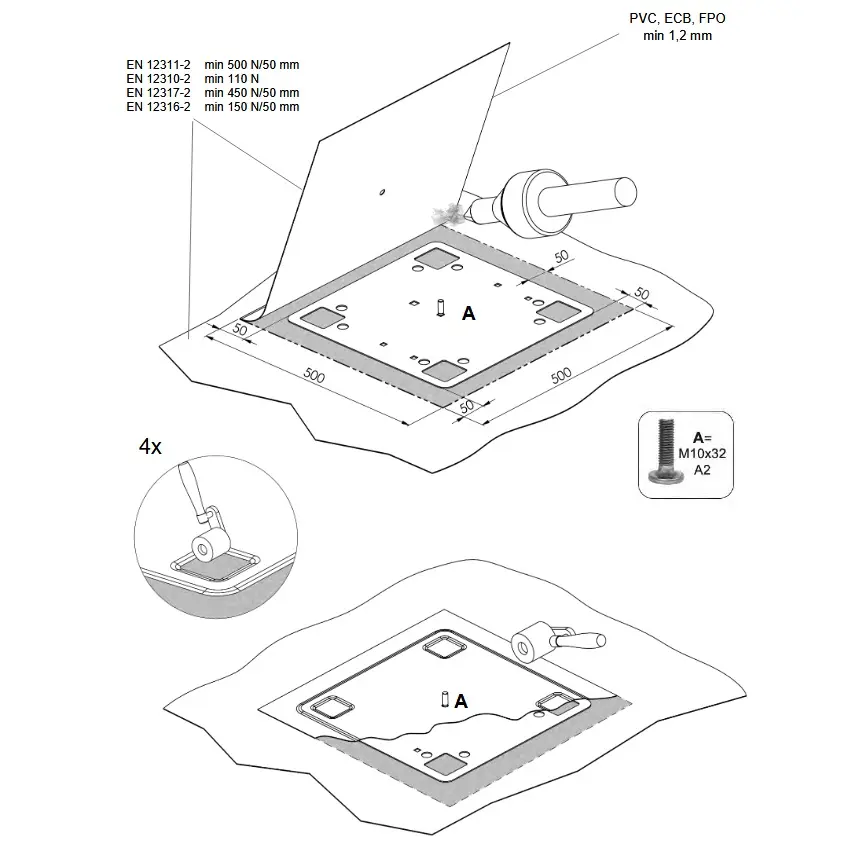

Befestigungsplatte unter der Dachbahn

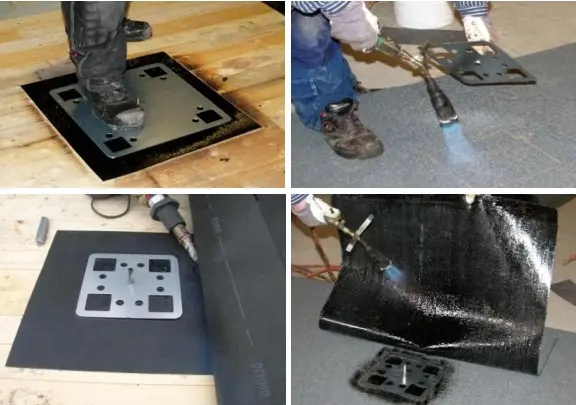

1. Schneiden Sie ein Stück Dachbahn mit den Maßen 500 x 500 mm aus. (Bei einer Dachsanierung kann die Befestigungsplatte zwischen der vorhandenen und der neuen Dachbahn verschweißt werden. Ein zusätzliches Stück Dachbahn mit den Maßen 500 x 500 mm ist dann nicht erforderlich).

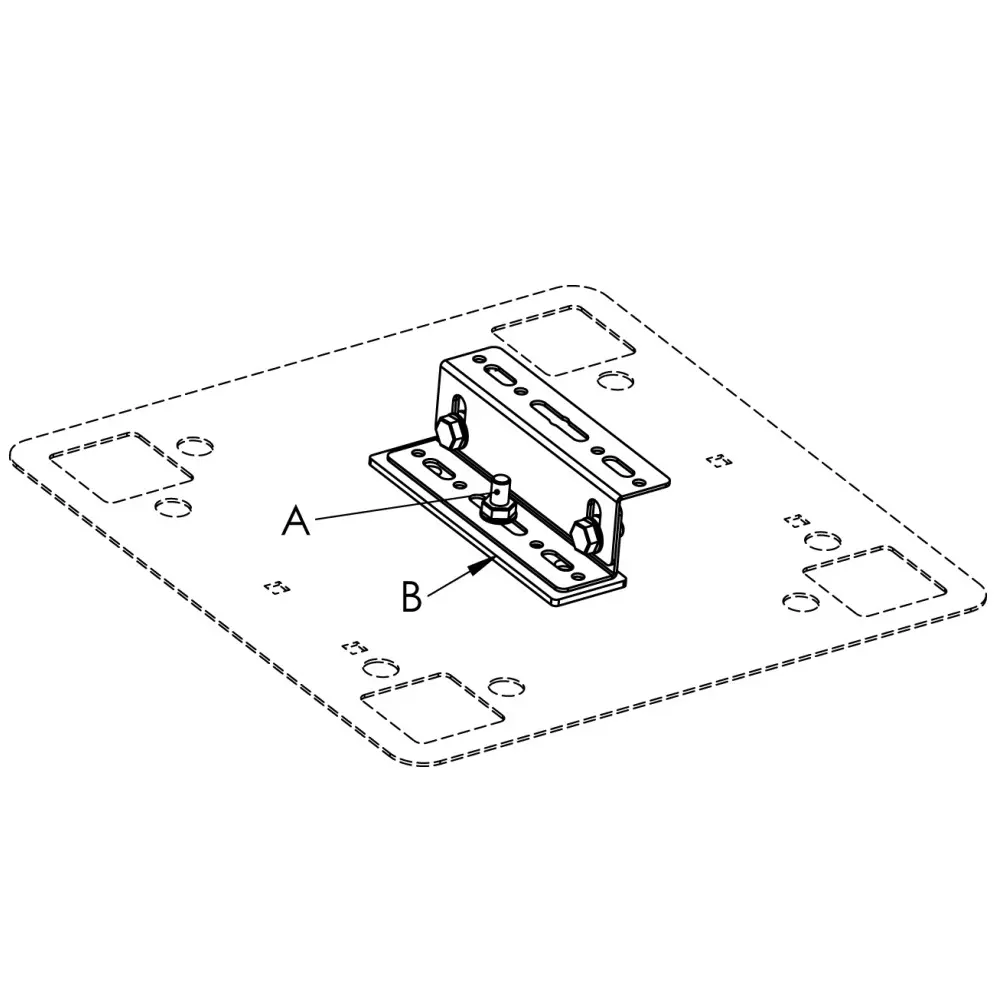

2. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte in der Mitte des ausgeschnittenen Dachbahnstücks.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Bohren Sie ein Loch für die Schraube in die obere Dachbahn.

5. Verschweißen Sie die Dachbahn auf der gesamten Fläche der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.

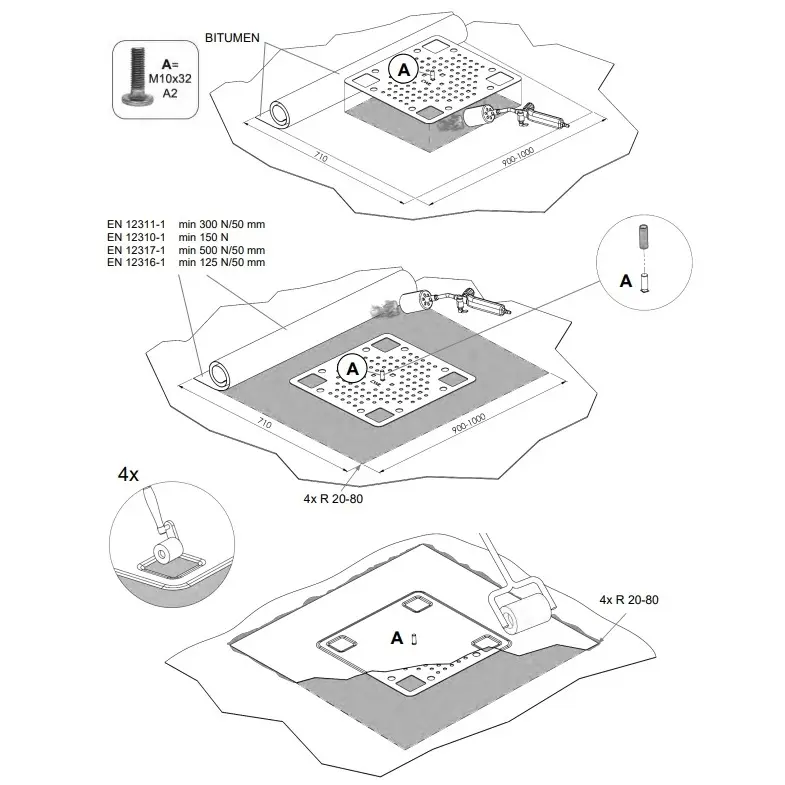

Montageplatte auf der Dachbahn

1. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte an der gewählten Stelle.

2. Schneiden Sie ein Stück Dachbahn mit den Maßen 800 x 1200 mm, 880 x 1100 mm oder 1000 x 1000 mm aus.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Bohren Sie ein Loch für die Schraube in das ausgeschnittene Dachbahnstück.

5. Verschweißen Sie die Membran auf der gesamten Fläche der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.
