Doppelgewindeschraube M10x250 aus Edelstahl A2 für die Photovoltaik-Montage

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.14 kg

Preis / stk.: 0,93 € 0.93

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (0,78 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 250 Stück
Paket: 6000 Stück
Paket: 12000 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.12

Anbieter: -

Produktcode: PV-06-02

Einem Freund empfehlen

Beschreibung

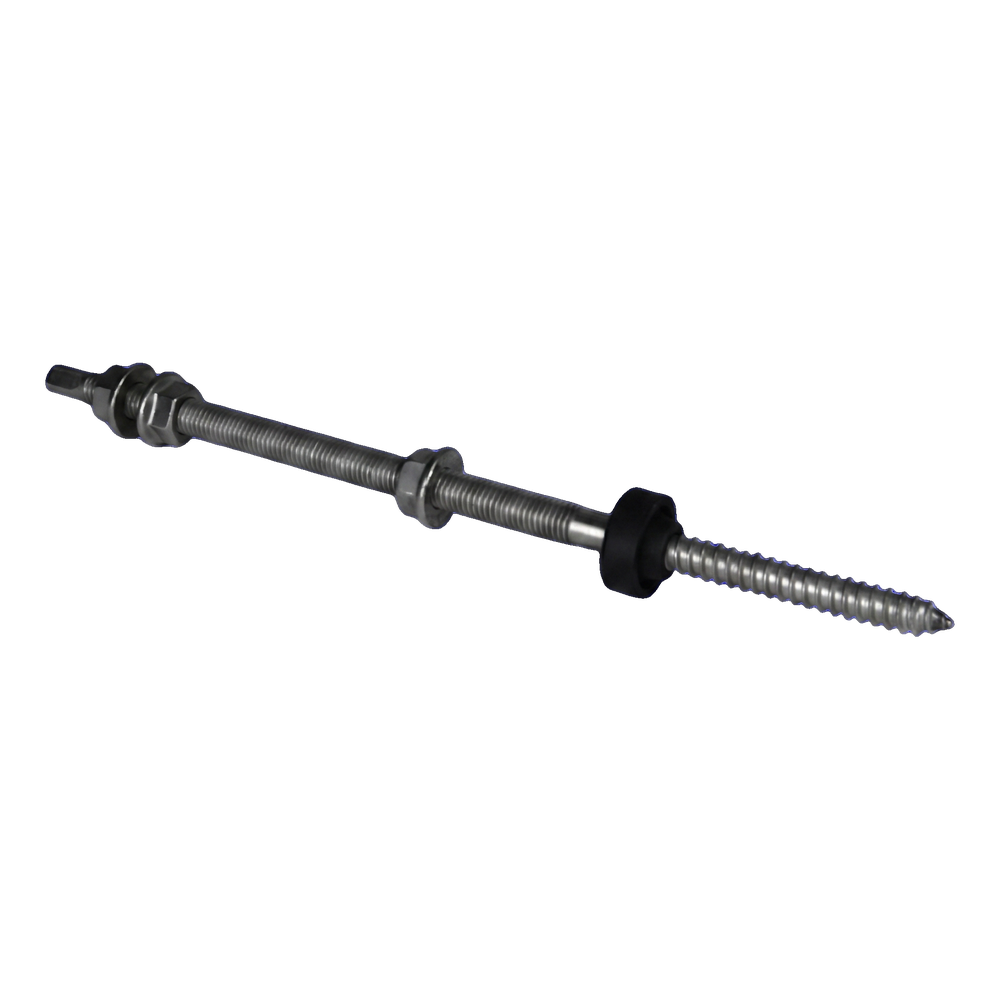

Doppelgewindeschraube M10x250 aus Edelstahl A2 für die Photovoltaik-Montage

Doppelgewindeschraube M10x250 aus Edelstahl A2 mit Flanschmuttern und EPDM-Dichtscheibe

Die Doppelgewindeschraube M10×250 aus Edelstahl A2 (1.4301) ist ein zentrales Montageelement, das in Photovoltaikanlagen auf Schrägdächern eingesetzt wird. Die Konstruktion mit doppeltem Gewinde — Holzgewinde an einem Ende und metrisches Gewinde M10 am anderen — ermöglicht das direkte Eindrehen in den Dachsparren und anschließend die Befestigung eines Dachhakens oder Montagedreiecks mithilfe der mitgelieferten Flanschmuttern. Die integrierte EPDM-Dichtscheibe sorgt für eine dichte Abdichtung des Durchbruchs durch die Dacheindeckung und schützt die Konstruktion vor eindringendem Wasser. Die Schraube wird als kompletter Satz mit Flanschmuttern und EPDM-Dichtscheibe verkauft — sofort einsatzbereit, ohne dass zusätzliche Verbindungselemente ausgewählt werden müssen.

Anwendung und Montagevorteile

Montage von Dachhaken und Montagedreiecken für Photovoltaiksysteme auf Schräg- und Flachdächern

Kompatibel mit Dacheindeckungen aus Blech, Schindeln und Bitumenbahnen — Holzgewinde wird direkt in den Dachsparren eingedreht

Das doppelte Gewinde macht separate Anker überflüssig — ein einziges Element verbindet die Dachkonstruktion mit dem PV-System

Austenitischer Edelstahl A2 garantiert Langlebigkeit und Korrosionsbeständigkeit bei jeder Witterung

Die EPDM-Dichtung am Flansch der Mutter schützt die Durchdringungsstelle vor Undichtigkeiten

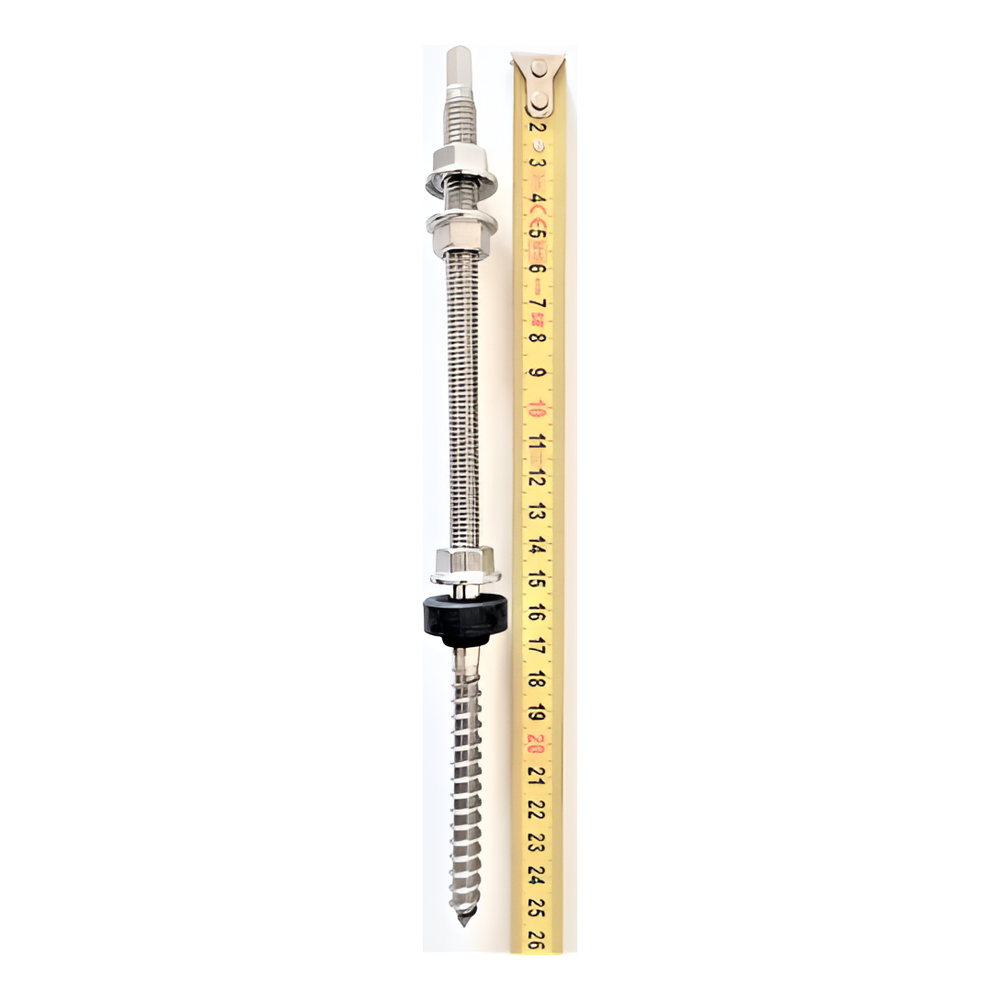

Doppelgewindeschraube M10x250 neben einem Maßband — Ansicht zur Veranschaulichung der Länge von 250 mm

Dank einer Länge von 250 mm gewährleistet die Schraube eine ausreichende Verankerungstiefe im Dachsparren, selbst bei dickeren Schichten der Dacheindeckung. Das Holzgewinde-Ende wird direkt in die Holzkonstruktion des Daches eingedreht und sorgt für eine sichere und stabile Befestigung. Das andere Ende mit dem metrischen Gewinde M10 dient zur Aufnahme des Dachhakens — die Flanschmuttern mit EPDM-Dichtung pressen das Montageelement fest und dichten gleichzeitig die Durchdringungsstelle der Eindeckung ab. Diese Konstruktion ermöglicht dem Installationsbetrieb eine schnelle Montage ohne zusätzliche Abdichtung mit Silikon oder anderen Massen.

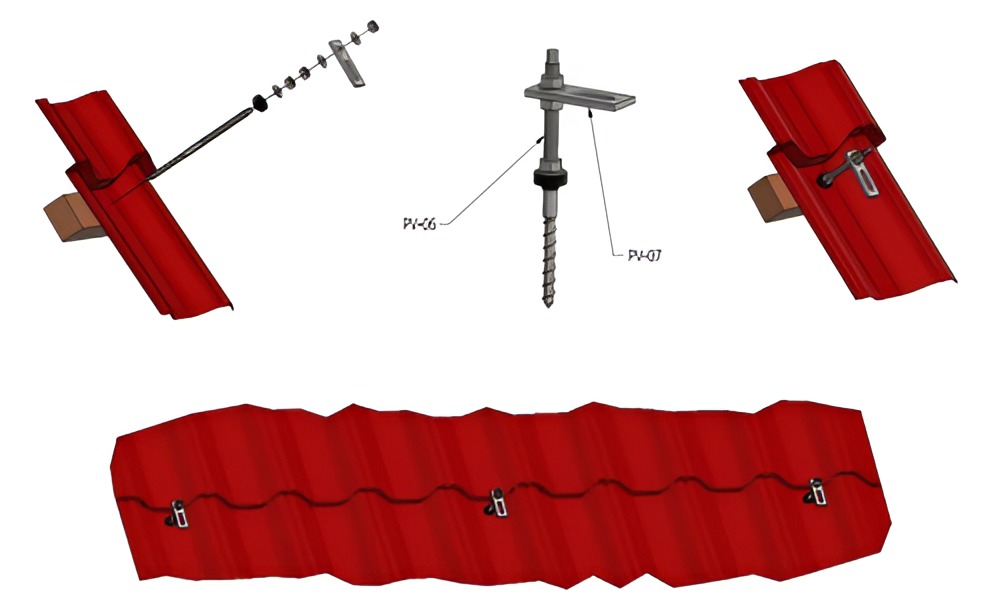

Montageschema der Doppelgewindeschraube auf einem Schrägdach mit Blechdachziegeln — Ansicht mit Dachhaken

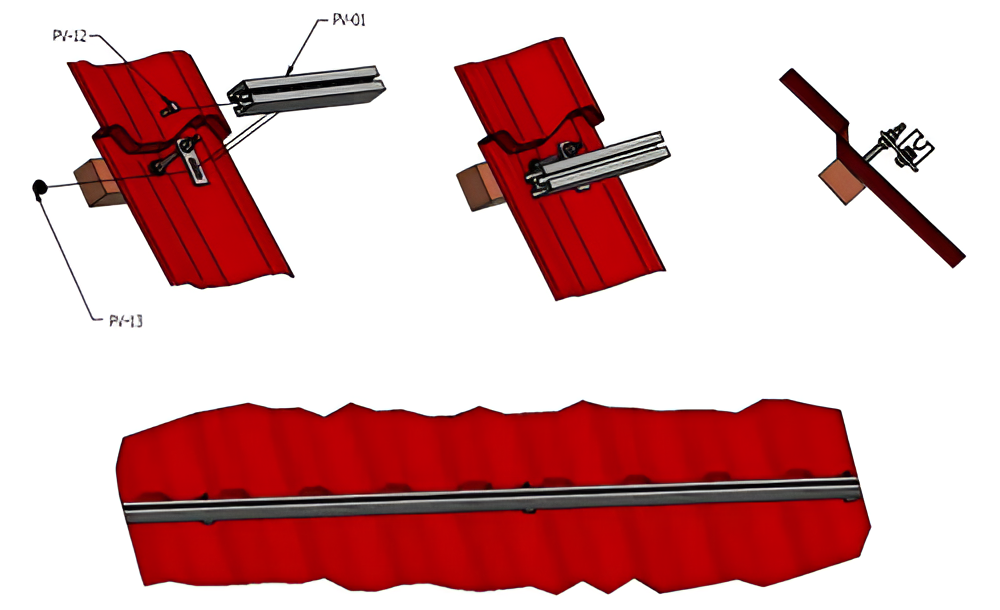

Montageschema der kompletten PV-Konstruktion auf dem Dach — Doppelgewindeschraube mit Dachhaken und Montageschiene

Video zur Vorstellung der Doppelgewindeschraube und der Elemente des PV-Montagesystems

Video zur Vorstellung der Montage von Photovoltaik-Konstruktionselementen auf dem Dach

Technische Parameter

Gewinde / Nenndurchmesser	M10
Länge	250 mm
Kopftyp / Form	Doppelgewinde (Zweifachgewinde) — Holzgewinde + metrisches Gewinde
Gewicht	0,14 kg

Material und Beschichtung

Material	Edelstahl A2 (1.4301 / AISI 304)
Korrosionsbeständigkeit	hoch — austenitischer Stahl mit Nickelzusatz, beständig gegen alle Witterungsbedingungen

Satzinhalt

Anwendung	Befestigung von PV-Dachhaken und Montagedreiecken an Holzdachkonstruktionen (Blech, Schindeln, Bitumenbahnen)
Kompatible Elemente	Dachhaken, Montagedreiecke für Flachdächer, Flanschmuttern
Im Lieferumfang	Doppelgewindeschraube M10×250, Flanschmuttern, EPDM-Dichtscheibe

Technische Daten

Produkttyp	Doppelgewindeschraube
Gewindeart	M10
Länge [mm]	250
