Dromet Ringanker-Spreizdübel PSRe M6x80 mm verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringanker-Spreizdübel PSRe M6x80 mm verzinkt
Der Ringanker-Spreizdübel PSRe M6×80 von Dromet ist ein zuverlässiges Spreizverbindungselement für die dauerhafte Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen von Gebäuden in Betonuntergründen. Durch die Ringkonstruktion mit Mutter und Unterlegscheibe sorgt er für eine sichere und reproduzierbare Befestigung — besonders wichtig bei der Montage von Photovoltaikkonstruktionen, wo die Stabilität der Verankerung über die Sicherheit der gesamten Anlage entscheidet.
Der Dübel verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Normenkonformität bestätigt und den Einsatz in Projekten mit dokumentierten Tragfähigkeitsanforderungen ermöglicht.
Zugelassene Montageuntergründe
- Ungerissener Beton min. B20 (C16/20)
- Naturstein mit dichtem Gefüge
- Vollziegel
Technische Parameter
- Gewinde: M6
- Gesamtlänge (L): 80 mm
- Bohrdurchmesser (fi): 6 mm
- Verankerungstiefe (F): 55 mm
- Überstand / Dicke des zu befestigenden Elements (E): 22 mm
- Bohrlochtiefe (D): 100 mm
- Konstruktionstyp: Ringform
- Material: Baustahl
- Korrosionsschutz: galvanische Verzinkung
- Gewicht: 0,016 kg
- EAN: 5907518616813

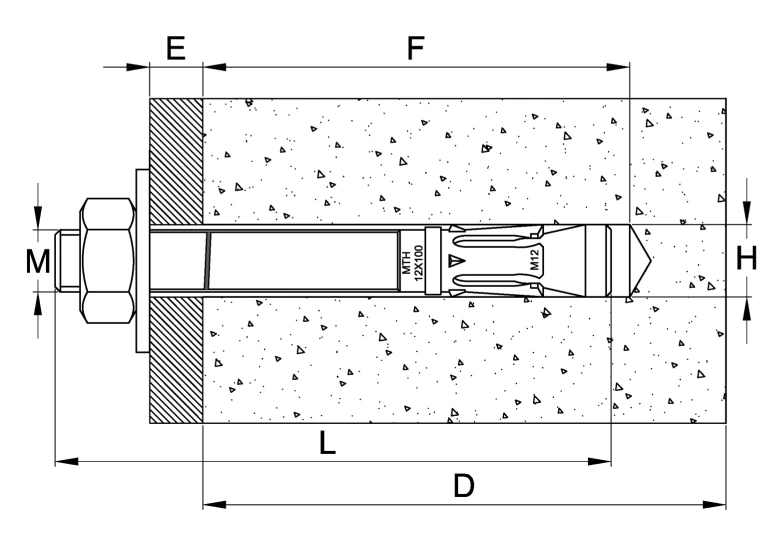

Montageschema und Maßbezeichnungen
Die Schnittzeichnung zeigt den in den Betonuntergrund eingesetzten Dübel mit den wichtigsten Montagemaßen: M – Gewindedurchmesser, E – Dicke des zu befestigenden Elements (Überstand), F – Verankerungstiefe, L – Gesamtlänge des Dübels, D – erforderliche Bohrlochtiefe, H – Bohrlochdurchmesser im Untergrund.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren
- Das Bohrloch nach dem Bohren von Staub und Bohrmehl reinigen
- Den Dübel mit leichten Hammerschlägen einsetzen
- Die Mutter mit einem Drehmomentschlüssel anziehen
- Nach dem Spreizen des Dübels muss die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden
