Dromet Ringankerdübel PSRe M16x145/23 verzinkt für Beton
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M16x145/23 verzinkt für Beton
Der Ringankerdübel Dromet PSRe M16x145/23 ist ein stabiles mechanisches Verbindungselement für die dauerhafte Befestigung von Konstruktionen in Betonuntergründen. Dank der Ringkonstruktion gewährleistet er eine hohe Tragfähigkeit und sichere Verankerung in ungerissenem Beton der Klasse mind. B20, in Naturstein mit dichtem Gefüge sowie in Vollziegel.
Anwendung
Der PSRe-Dübel ist für die Befestigung von Metallprofilen und -konstruktionen, Gittern, Geländern, Maschinen sowie anderen Bauteilen und Ausstattungselementen bestimmt. Er bewährt sich überall dort, wo eine zuverlässige Verbindung eines Stahlelements mit einem mineralischen Untergrund erforderlich ist — von Photovoltaikanlagen bis zu Industriekonstruktionen.
Zertifikate und Zulassungen
Der Dübel verfügt über die Europäische Technische Zulassung ETA-05/0242 sowie das CE-Zertifikat, was seine Übereinstimmung mit den europäischen Sicherheitsnormen bestätigt. Zusätzlich ist er durch die nationale Zulassung AT-15-7574/2008 abgedeckt, was die Zulassung für den Einsatz auf dem polnischen Baumarkt garantiert.
Technische Parameter
- Hersteller: Dromet
- Typ: PSRe 16x145/23
- Konstruktionsart: Ringanker
- Gewinde: M16
- Gesamtlänge (L): 145 mm
- Dicke des zu befestigenden Materials (E): 23 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Bohrlochdurchmesser: Ø 16 mm
- Material: Baustahl
- Korrosionsschutz: elektrolytisch verzinkt
- Gewicht: 0,228 kg
- Set: Dübel mit Mutter und Unterlegscheibe
- EAN: 5907518680968
Montageempfehlungen
- Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich von Staub und Bohrmehl zu reinigen
- Den Dübel mit leichten Hammerschlägen in das Bohrloch einführen
- Die Montage mit einem Drehmomentschlüssel durchführen — dies gewährleistet das korrekte Anzugsmoment
- Nach dem Spreizen des Dübels sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

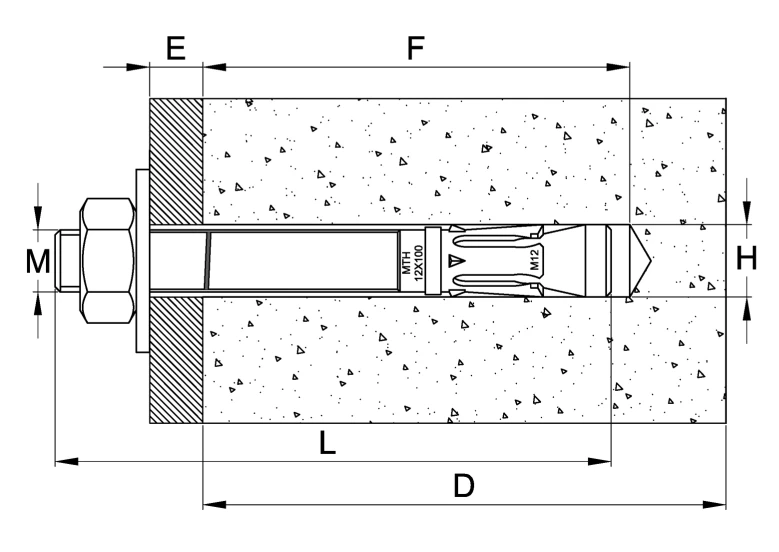

Die technische Zeichnung zeigt das Montageschema des Dübels im Betonquerschnitt mit Kennzeichnung der wichtigsten Maße: M — Gewinde, E — Dicke des zu befestigenden Materials, F — Verankerungstiefe, L — Gesamtlänge des Dübels, D — Bohrlochtiefe, H — Durchmesser des Bohrlochs. Die Kenntnis dieser Parameter ermöglicht die richtige Auswahl des Dübels für die jeweilige Montageanwendung.
