Dromet Ringankerdübel PSRe M20×170/23 verzinkt für Beton
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M20×170/23 verzinkt für Beton
Der Ringankerdübel PSRe 20×170/23 der Marke Dromet ist ein belastbares Spreizverbindungselement mit Ringkonstruktion, das für die dauerhafte Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Bauelementen und Gebäudeausstattungen bestimmt ist. Dank des Gewindes M20 und der Gesamtlänge von 170 mm bietet er eine hohe Tragfähigkeit in anspruchsvollen Anwendungen — auch bei der Montage schwerer Tragkonstruktionen für Photovoltaikanlagen.
Der Anker ist für die Verankerung in Untergründen aus ungerissenem Beton mind. Klasse B20, Naturstein mit dichter Struktur sowie Vollziegel vorgesehen. Er verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Technische Zulassung AT-15-7574/2008, was die Einhaltung höchster Sicherheits- und Tragfähigkeitsstandards bestätigt.
Technische Parameter
- Konstruktionsart: Ringform, mit Mutter und Unterlegscheibe
- Gewinde: M20
- Gesamtlänge (L): 170 mm
- Verankerungstiefe (F): 135 mm
- Dicke des zu befestigenden Elements (E): 23 mm
- Bohrlochtiefe (D): 206 mm
- Bohrdurchmesser: ø20 mm
- Material: Baustahl
- Korrosionsschutz: galvanische Verzinkung
- Gewicht: 0,43 kg
- EAN: 5902706889949
- Hersteller: Dromet

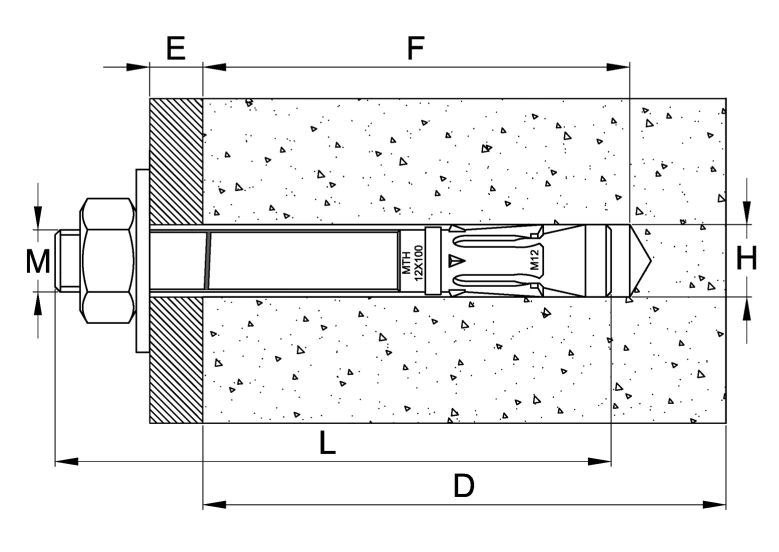

Bezeichnungen in der Schnittzeichnung:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (überstehender Teil)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Tiefe der Montagebohrung
- H — Durchmesser der Bohrung im Untergrund
Montageempfehlungen
- Die Montagebohrung ist senkrecht zur Untergrundfläche auszuführen und gründlich von Staub zu reinigen
- Das Verbindungselement sollte sich mit leichten Hammerschlägen einführen lassen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen
- Nach dem Spreizen des Verbindungselements sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008
Der Ringankerdübel PSRe von Dromet ist ein bewährtes und zertifiziertes Spreizverbindungselement, das professionellen Montageteams eine sichere und dauerhafte Befestigung in Beton- und Steinuntergründen ermöglicht. Die komplette Lieferung mit Mutter und Unterlegscheibe ermöglicht den sofortigen Beginn der Montage, ohne dass zusätzliches Zubehör bestellt werden muss.
