Dromet Ringspreizanker PSRe M16x170/48, verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M16x170/48, verzinkt
Der Ringspreizanker PSRe M16x170/48 der Marke Dromet ist ein mechanisches Stahlverbindungselement zur dauerhaften Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen auf Betonuntergründen. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet er eine zuverlässige Lastübertragung in ungerissenem Beton ab der Klasse min. B20 (C16/20), in Naturstein mit dichtem Gefüge sowie in Vollziegel.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Übereinstimmung mit den Sicherheitsanforderungen bestätigt und den Einsatz in tragenden Konstruktionsverbindungen ermöglicht. Der Korrosionsschutz in Form von elektrolytischem Zink schützt das Verbindungselement vor Korrosion in Innenräumen und mäßig feuchten Umgebungen.
Abmessungen und technische Parameter
- Gewinde: M16
- Gesamtlänge (L): 170 mm
- Setztiefe (F): 110 mm
- Klemmdicke des zu befestigenden Elements (E): 48 mm
- Bohrlochtiefe (D): 168 mm
- Bohrerdurchmesser: ∅16 mm
- Gewicht: 0,28 kg
- Konstruktionsart: Ringkonstruktion
- Material: Baustahl
- Korrosionsschutz: elektrolytische Verzinkung
- EAN: 5907518663800
- Verkaufseinheit: Stück

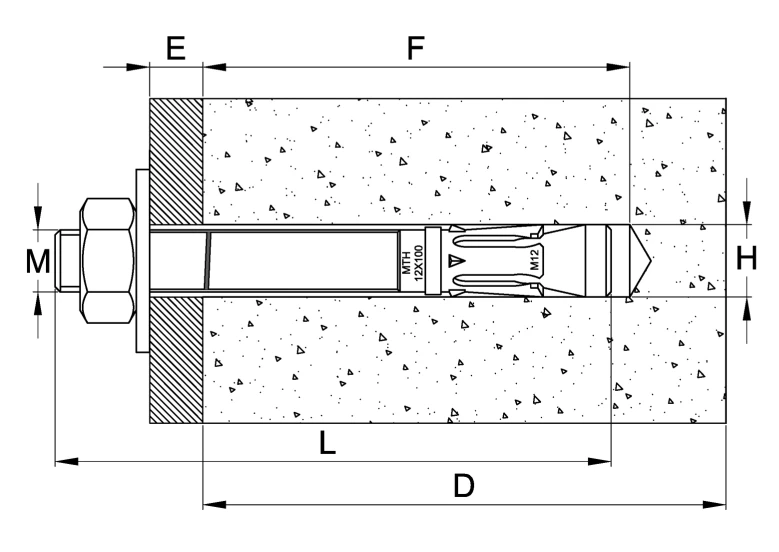

Das Montageschema zeigt den Querschnitt des im Betonuntergrund verankerten Ankers. Die Bezeichnungen in der Zeichnung entsprechen den wichtigsten Montagemaßen: M – Gewindedurchmesser, L – Gesamtlänge des Ankers, F – Setztiefe im Untergrund, E – Klemmdicke des zu befestigenden Elements (überstehender Abschnitt), D – Tiefe des gebohrten Lochs, H – Durchmesser des Montagelochs.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren und gründlich von Staub reinigen
- Das Verbindungselement mit leichten Hammerschlägen in das Loch einführen
- Die Montage mit einem Drehmomentschlüssel durchführen — dies garantiert das korrekte Anzugsmoment
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gepresst sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Anwendung in Photovoltaikanlagen: Der Ringspreizanker PSRe M16 eignet sich hervorragend zur Befestigung von Tragkonstruktionen für PV-Module an Betonfundamenten, Fußplatten und Streifenfundamenten. Das Gewinde M16 gewährleistet eine hohe Tragfähigkeit der Verbindung, die bei Windlasten auf freistehende Anlagen sowie auf Flachdächern erforderlich ist.
