Dromet Ringspreizanker PSRe M6x100/42, verzinkt, für Beton
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M6x100/42, verzinkt, für Beton
Der Ringspreizanker PSRe M6x100/42 der Marke Dromet ist eine bewährte Lösung zur dauerhaften Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Bauteilen. Die ringförmige Konstruktion mit Mutter und Unterlegscheibe sorgt für eine sichere Spreizung im Montageloch sowie einen gleichmäßigen Anpressdruck des zu befestigenden Elements auf den Untergrund.
Der Anker ist für den Einsatz in Untergründen aus ungerissenem Beton mind. Klasse B20, Naturstein mit dichtem Gefüge sowie Vollziegel vorgesehen. Dank der Zulassung ETA 05/0242, der CE-Kennzeichnung sowie der nationalen technischen Zulassung AT-15-7574/2008 erfüllt das Produkt höchste Qualitätsanforderungen und kann in tragenden Konstruktionsverbindungen eingesetzt werden.
Technische Parameter
- Hersteller: Dromet
- Typ: ringförmig (mit Mutter und Unterlegscheibe)
- Gewinde: M6
- Gesamtlänge (L): 100 mm
- Bohrdurchmesser (Ø): 6 mm
- Verankerungstiefe (F): 55 mm
- Dicke des zu befestigenden Elements (E): 42 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl
- Korrosionsschutz: galvanisch verzinkt
- Gewicht: 0,02 kg
- EAN: 5907518682825
- Verkaufseinheit: Stk.
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008

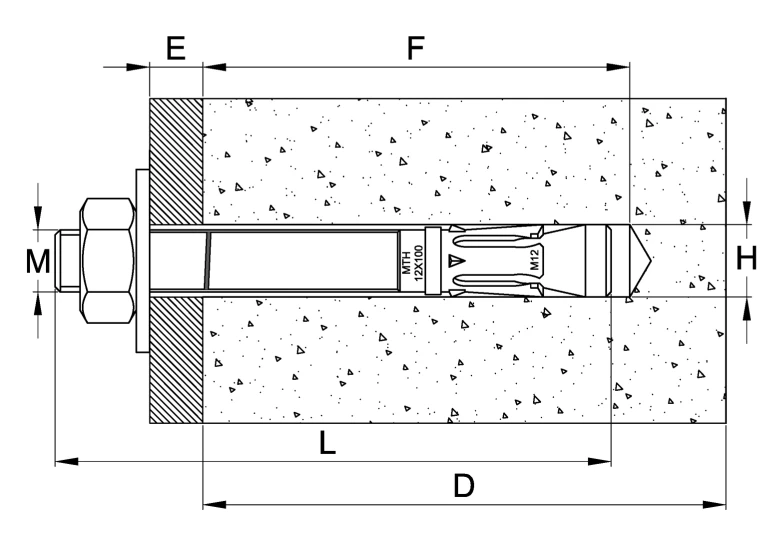

Montageschema und Abmessungen
Die Schnittzeichnung veranschaulicht die Verankerung des Ankers im Betonuntergrund. Die Bezeichnungen im Schema entsprechen folgenden Parametern:
- M – Gewindedurchmesser
- E – Dicke des zu befestigenden Elements (Überstand über den Untergrund)
- F – Verankerungstiefe im Untergrund
- L – Gesamtlänge des Ankers
- D – Tiefe des Montagelochs
- H – Durchmesser des Bohrlochs im Untergrund
Montageempfehlungen
Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und anschließend gründlich von Bohrstaub und Bohrresten zu reinigen. Der Anker sollte sich mit leichten Hammerschlägen in das Loch einsetzen lassen. Das Anziehen der Mutter ist mit einem Drehmomentschlüssel durchzuführen — nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gepresst sein. Alle zulässigen Belastungen und Montageparameter sind der Technischen Zulassung AT-15-7574/2008 zu entnehmen — die dort angegebenen Werte dürfen nicht überschritten werden.
Anwendung
- Befestigung von Profilen und Metallkonstruktionen
- Montage von Gittern, Geländern und Balustraden
- Verankerung von Maschinen und Geräten
- Befestigung von Tragkonstruktionen für Photovoltaikanlagen
- Dauerhafte Befestigung von Ausstattungselementen von Bauwerken
