Dromet Ringspreizanker PSRe M8x130/60, Stahl verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M8x130/60, Stahl verzinkt
Der Ringspreizanker PSRe 8x130/60 der Marke Dromet ist eine bewährte Lösung zur dauerhaften Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen von Objekten. Er wurde für Untergründe aus ungerissenem Beton min. B20, dichtem Naturstein und Vollziegel entwickelt – typische Untergründe, die auf Photovoltaik-, Industrie- und Infrastrukturbaustellen anzutreffen sind.
Die ringförmige Konstruktion mit Mutter und Unterlegscheibe sorgt für eine sichere Spreizung im Montageloch und eine hohe Tragfähigkeit. Der Anker besteht aus Baustahl mit einem Korrosionsschutz in Form von elektrolytischer Verzinkung, was Beständigkeit gegen Korrosion unter Innenraum- und mäßig feuchten Bedingungen gewährleistet.
Zertifikate und Zulassungen
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242 sowie das CE-Zertifikat und ist zudem durch die nationale Zulassung AT-15-7574/2008 abgedeckt. Dadurch kann er bei anspruchsvollen konstruktiven Befestigungen eingesetzt werden, bei denen eine dokumentierte Tragfähigkeit und Normkonformität erforderlich sind.
Technische Parameter
- Hersteller: Dromet
- Typ: Ringanker (Spreizanker) PSRe
- Gewinde: M8
- Gesamtlänge (L): 130 mm
- Bohrdurchmesser (fi): 8 mm
- Dicke des zu befestigenden Elements (E): 60 mm
- Verankerungstiefe (F): 65 mm
- Lochtiefe (D): 100 mm
- Material: Baustahl
- Korrosionsschutz: elektrolytische Verzinkung
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkaufseinheit: Stück
Montageschema und Maßangaben

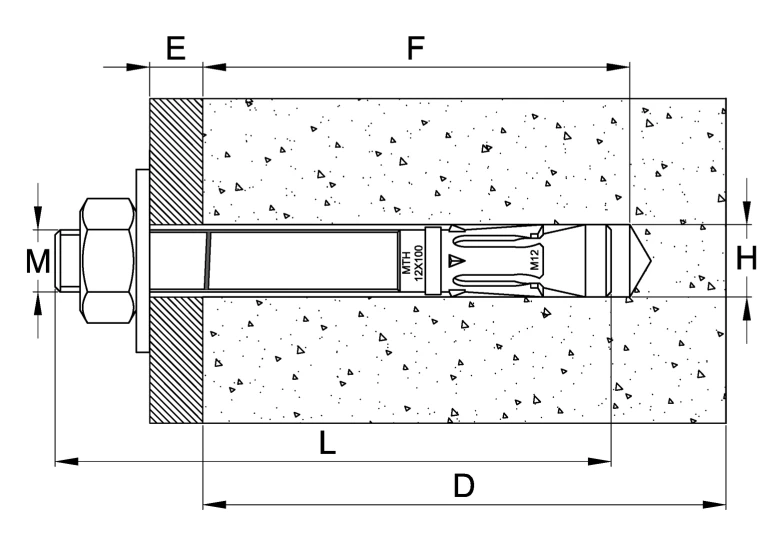

Die Schnittzeichnung zeigt die korrekte Einbringung des Ankers in den Betonuntergrund. Die wichtigsten Montagemaße auf dem Schema sind:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (Abstand von der Untergrundoberfläche zur Mutter)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Mindesttiefe des gebohrten Lochs
- H — Durchmesser des gebohrten Lochs
Montageempfehlungen
- Das Montageloch sollte senkrecht zur Untergrundfläche gebohrt und sorgfältig von Staub gereinigt werden
- Den Anker mit leichten Hammerschlägen in das Loch einführen
- Das Anziehen mit einem Drehmomentschlüssel durchführen — das in der Zulassung angegebene Anzugsmoment nicht überschreiten
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest angepresst am zu befestigenden Element anliegen
- Montageparameter und Tragfähigkeiten gemäß der Technischen Zulassung AT-15-7574/2008 — diese dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen
Der Ringanker PSRe M8 wird gerne von Montageteams zur Verankerung von PV-Tragkonstruktionen in Decken, Wänden und Betonfundamenten eingesetzt. Dank der ETA- und CE-Zertifizierung stellt er eine zuverlässige Befestigung dar, die den Planungsanforderungen entspricht und die technische Abnahme der Anlage erleichtert.
