Dromet Ringspreizanker PSRe M8x90/20 verzinkt für Beton
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M8x90/20 verzinkt für Beton
Der Ringspreizanker Dromet PSRe M8x90/20 ist eine bewährte Lösung zur dauerhaften Befestigung von Konstruktionen in Betonuntergründen. Er ist für die professionelle Montage von Profilen, Metallkonstruktionen, Gitterrosten, Geländern, Maschinen und anderen Ausstattungselementen von Objekten vorgesehen. Dank der Europäischen Technischen Zulassung ETA 05/0242, der CE-Zertifizierung sowie der nationalen Zulassung AT-15-7574/2008 garantiert er die Übereinstimmung mit den Anforderungen der Baunormen und volle Planungssicherheit.
Konstruktion und Material
Der Anker PSRe verfügt über eine Ringkonstruktion, die eine gleichmäßige Spreizung im Montageloch und eine hohe Verankerungstragfähigkeit gewährleistet. Er besteht aus Baustahl mit einem Korrosionsschutz aus elektrolytisch aufgebrachtem Zink. Im Lieferumfang sind Mutter und Unterlegscheibe enthalten — der Anker ist somit sofort einsatzbereit, ohne dass zusätzliche Teile nachgekauft werden müssen.
Anwendung
Der Anker ist für die Befestigung in Untergründen aus ungerissenem Beton mind. Klasse B20 (C16/20), Naturstein mit dichtem Gefüge sowie Vollziegel vorgesehen. Ideal für die Montage von Tragkonstruktionen für Photovoltaikmodule, die Befestigung von Montageschienen, die Verankerung von Geländerpfosten, die Fundamentierung von Geräten sowie alle Verbindungen, die eine hohe Tragfähigkeit und Zertifizierung erfordern.
Abmessungen und technische Parameter
- Gewinde: M8
- Gesamtlänge (L): 90 mm
- Bohrdurchmesser (H): Ø8 mm
- Verankerungstiefe (F): 65 mm
- Dicke des zu befestigenden Elements (E): 20 mm
- Bohrlochtiefe (D): 100 mm
- Gewicht: 0,034 kg
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- EAN: 5907518688612

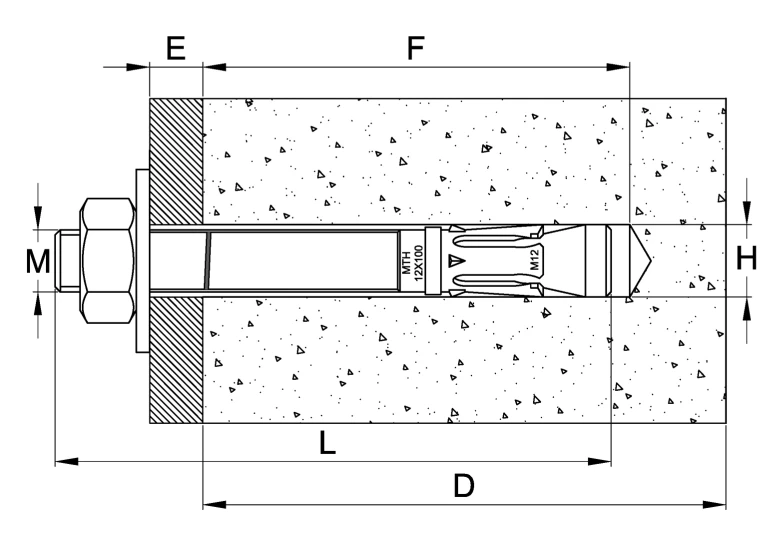

Maßbezeichnungen im Schema: M — Gewinde, E — Dicke des zu befestigenden Elements (überstehender Teil), F — Verankerungstiefe, L — Gesamtlänge des Ankers, D — Bohrlochtiefe im Beton, H — Durchmesser des Montagelochs.
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008
Montageempfehlungen
Das Montageloch muss senkrecht zur Untergrundfläche gebohrt und gründlich vom Bohrstaub gereinigt werden. Das Verbindungselement sollte sich mit leichten Hammerschlägen in das Loch einführen lassen. Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsmoment und die korrekte Spreizung des Ankers. Nach dem Spreizen des Verbindungselements muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element angedrückt sein. Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden.
