Eaton DC-Trennschalter 1-phasig 2P 30A 1000V
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

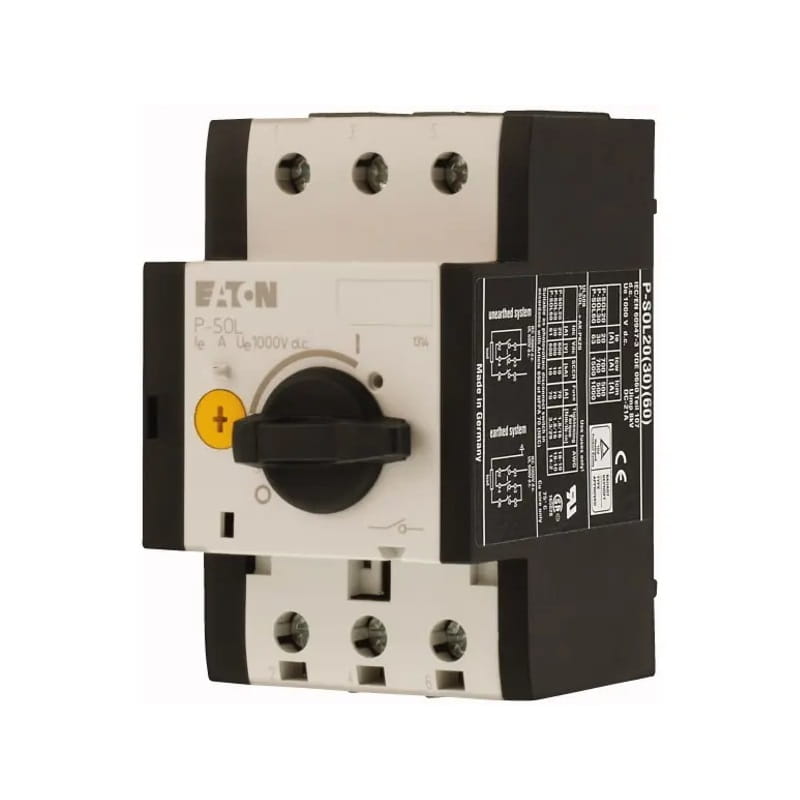

Eaton DC-Trennschalter 1-phasig 2P 30A 1000V
DC-Trennschalter 1-phasig 2P 30A 1000V P-SOL30 120935 EATON wird zur sicheren Trennung von DC-Stromkreisen eingesetzt und ermöglicht spannungsfreies Arbeiten. Er ist besonders nützlich als separater Schalter zur sicheren Abschaltung eines defekten Wechselrichters.
Der Eaton P-SOL30 Trennschalter bietet zweipoliges Schalten, wodurch er sich ideal für Anwendungen in nicht geerdeten Photovoltaikanlagen eignet. Dieses Modell ist für den Betrieb bei Spannungen bis zu 1000 V ausgelegt, was Wirksamkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen gewährleistet.
Spezifikation
| Parameter | Wert |
|---|---|
| Verpackungsgewicht | 0,285 kg |
| Hersteller | EATON |
| Serie | P-SOL |
| Bemessungsstrom | 30 A |
| Anzahl der Pole | 2 |
| Anzahl der Module | 2 |
| Maximale Bemessungsbetriebsspannung | 1000 V DC |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom bei DC-21A | 26 A |
| Bemessungsbetriebsstrom bei DC-PV1 | 26 A |
| Bemessungsbetriebsstrom bei DC-PV2 | 10 A |
| Pole | 2-polig |
| Bemessungsbetriebsspannung | 1000 V |
| Trennschalter-Eigenschaften | JA |
| Normen und Vorschriften | IEC/EN 60947-3 |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Elektrische Lebensdauer | 1500 Zyklen |
| Maximale Schalthäufigkeit | 120 S/h |
| Klimabeständigkeit | feuchtes/warmes Klima, konstant, nach IEC 60068-2-78; feuchtes/warmes Klima, wechselnd, nach IEC 60068-2-30 |
| Umgebungstemperatur | -25~+60°C |
| Einbaulage | beliebig, gemäß Anforderungen |
| Abmessungen | Breite 58 mm, Höhe 93 mm, Tiefe 76 mm |
| DIN-Schiene | 35 mm |
| Anschlussleiterquerschnitt | Litze mit Aderendhülse: 1x (1-6), 2x (1-6) mm²; Draht oder Litze: 18-14 AWG |
| Messwert Kurzschlussfestigkeit (t=1s) | 0,36 kA |
| Bis 440 V 50/60 Hz | 0,32 kA |
| Innenwiderstand | 5 mΩ |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Anwendung | DC (Photovoltaik) |
| Trennschaltertyp | Trennschalter |
| Nennstrom [A] | 30A |
| Polzahl | 2P |
| Nennspannung [V] | 1000V DC |
| Marke | EATON |
