Eckpfosten für Glasgeländer Ø 42,4x1060/1102,4mm 4 Halterungen geschliffen

Zum Produkt-Feedback

Eckpfosten für Geländer aus Edelstahl AISI 304 mit 4 Glashalterungen. Durchmesser ø42,4mm, satinierte Oberfläche. Komplettset mit Handlaufhalterung 90°, Abdeckrosette und Gummidichtungen für 8mm Glas.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 43,00 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

Eckpfosten für Geländer Edelstahl Ø 42,4 mm – 4 Glashalterungen

Eckpfosten für Geländer aus Edelstahl AISI 304 mit satinierter Oberfläche — fertiges Element für den Bau professioneller Glasgeländer. Ausgestattet mit 4 Glashalterungen in den Abmessungen 40×50 mm, geeignet für Glasscheiben mit einer Dicke von 6 bis 10,76 mm. Die universelle Konstruktion ermöglicht die Verwendung sowohl bei Balkon- als auch bei Treppengeländern.

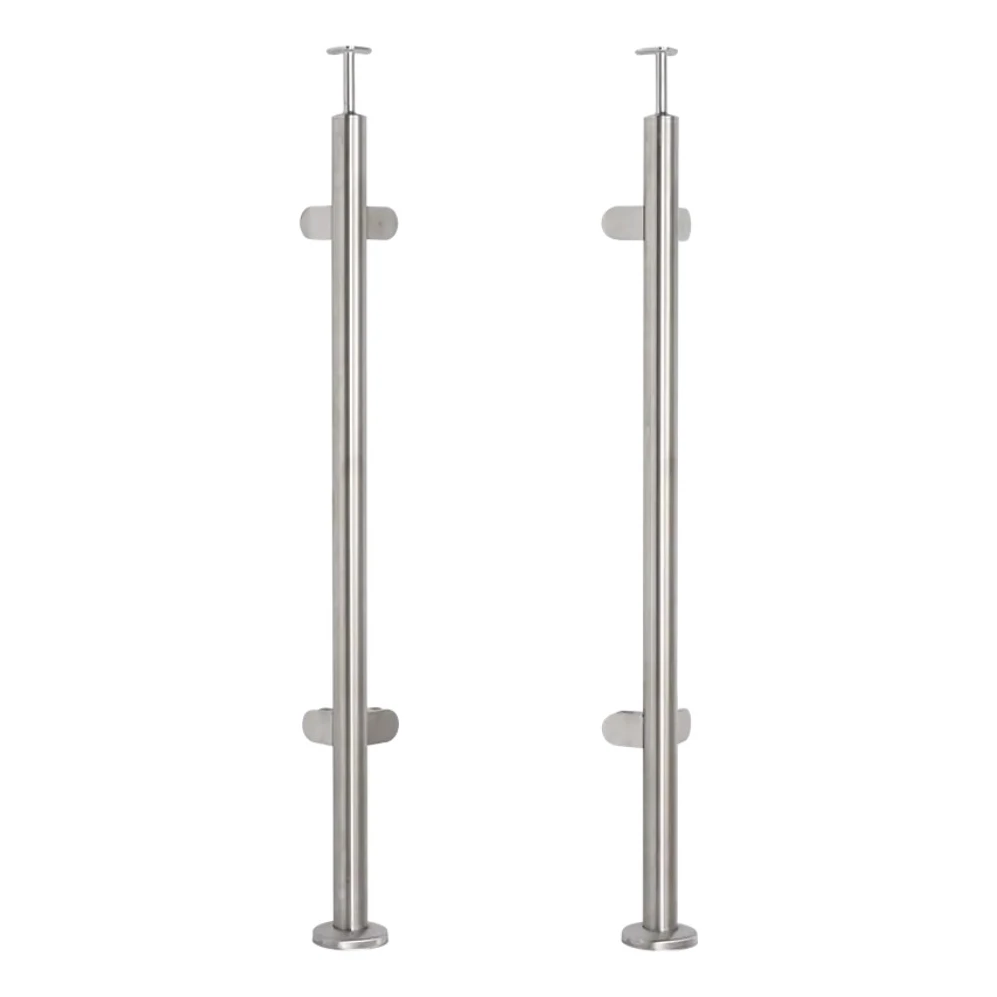

Eckpfosten für Geländer aus Edelstahl mit Glashalterungen – Frontansicht
Eckpfosten für Geländer aus Edelstahl mit Glashalterungen – Frontansicht

Einfache Montage und flexible Einstellung

Die Handlaufhalterung ist nicht fest verklebt — für die Montage muss anaerober Klebstoff für Edelstahl verwendet werden. Diese Lösung bietet mehrere wichtige Vorteile:

  • Die Handlaufmontage ist einfacher und schneller
  • Die Pfosteneinstellung kann an die Baustellenbedingungen angepasst werden
  • Bei Bedarf — z.B. bei unebenen Böden — kann der Pfosten gekürzt werden

Der Pfosten wird im Boden montiert und ist für Eckkonstruktionen mit einem Winkel von 90° bestimmt — die Handlaufhalterung besitzt ein entsprechend geformtes Montageblech.

Pfostenabmessungen

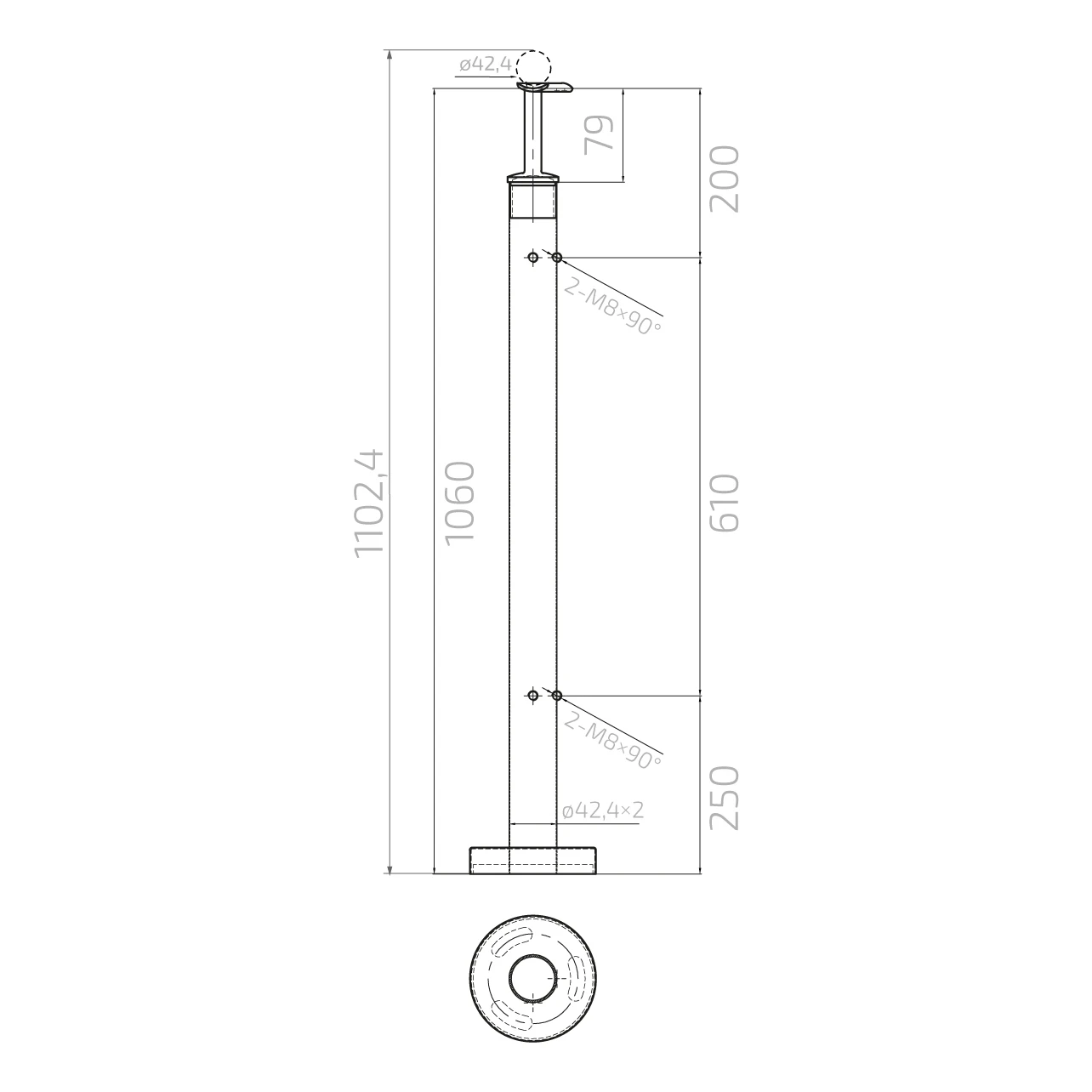

Maßzeichnung des Eckpfostens für Geländer mit Höhen- und Abstandsangaben
Maßzeichnung des Eckpfostens für Geländer mit Höhen- und Abstandsangaben
  • Pfostenrohrhöhe: 1060 mm
  • Gesamthöhe (bis Handlaufachse): 1102,4 mm
  • Rohrdurchmesser: ø42,4 mm, Wandstärke: 2 mm
  • Abstand der Glashalterungen: 610 mm
  • Abstand der unteren Halterungen von der Basis: 250 mm
  • Abstand der oberen Halterungen von der Rohrspitze: 200 mm
  • Höhe der Handlaufhalterung: 79 mm
  • Handlaufdurchmesser: ø42,4 mm
  • Montagelöcher der Halterungen: 2×M8 im 90°-Winkel

Setinhalt

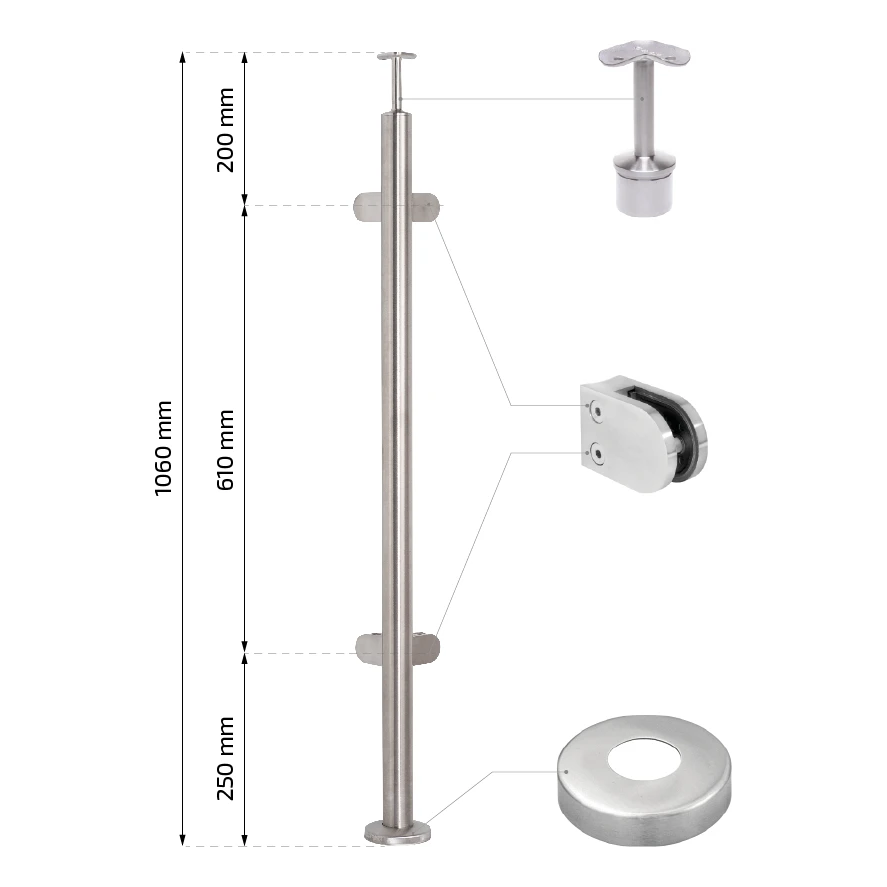

Explosionsansicht des Pfostens mit Komponenten — Handlaufhalterung, Glashalterung, Abdeckrosette
Explosionsansicht des Pfostens mit Komponenten — Handlaufhalterung, Glashalterung, Abdeckrosette
  • Eckpfosten aus Edelstahl AISI 304
  • Glashalterungen — 4 Stück (Abmessungen: 40×50×40 mm)
  • Pfostenverbinder (Eck-Handlaufhalterung 90°)
  • Basisabdeckung (Rosette)
  • Komplettset Gummidichtungen für 8 mm Glas

Bei Verwendung von Glas mit einer anderen Dicke als 8 mm müssen Gummidichtungen in entsprechender Größe gewählt werden — die Halterungen sind für Glas mit einer Dicke von 6 bis 10,76 mm geeignet.

Parameter der Glashalterung

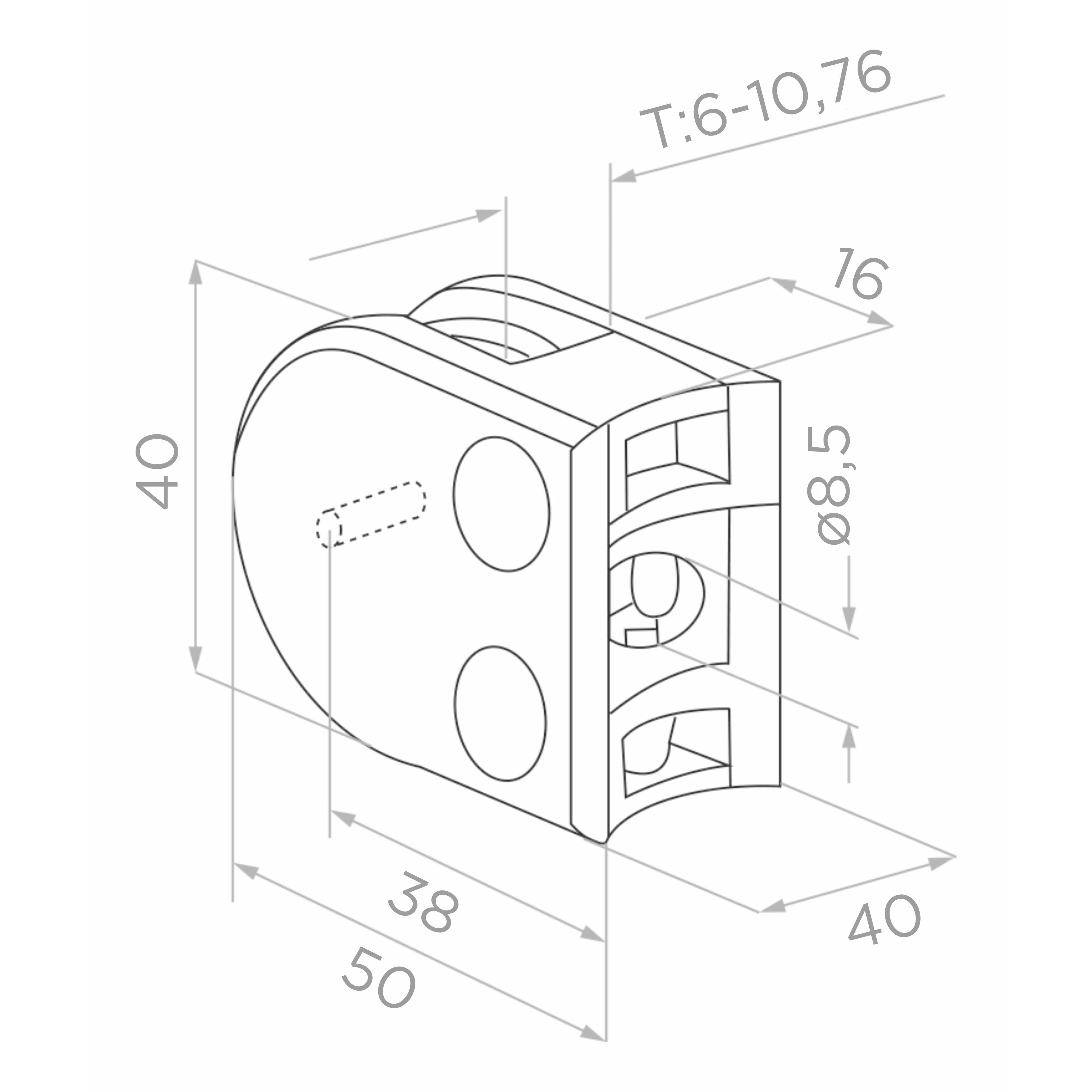

Maßzeichnung der Glashalterung mit Angaben 40×50 mm und Glasdicke T:6–10,76 mm
Maßzeichnung der Glashalterung mit Angaben 40×50 mm und Glasdicke T:6–10,76 mm
  • Abmessungen: 50×40×40 mm (Länge × Höhe × Tiefe)
  • Gerader Teil: 38 mm
  • Dicke des verwendbaren Glases: 6–10,76 mm
  • Durchmesser des Montagelochs: ø8,5 mm
  • Abstand der Lochachse von der Kante: 16 mm

Parameter der Basisabdeckung

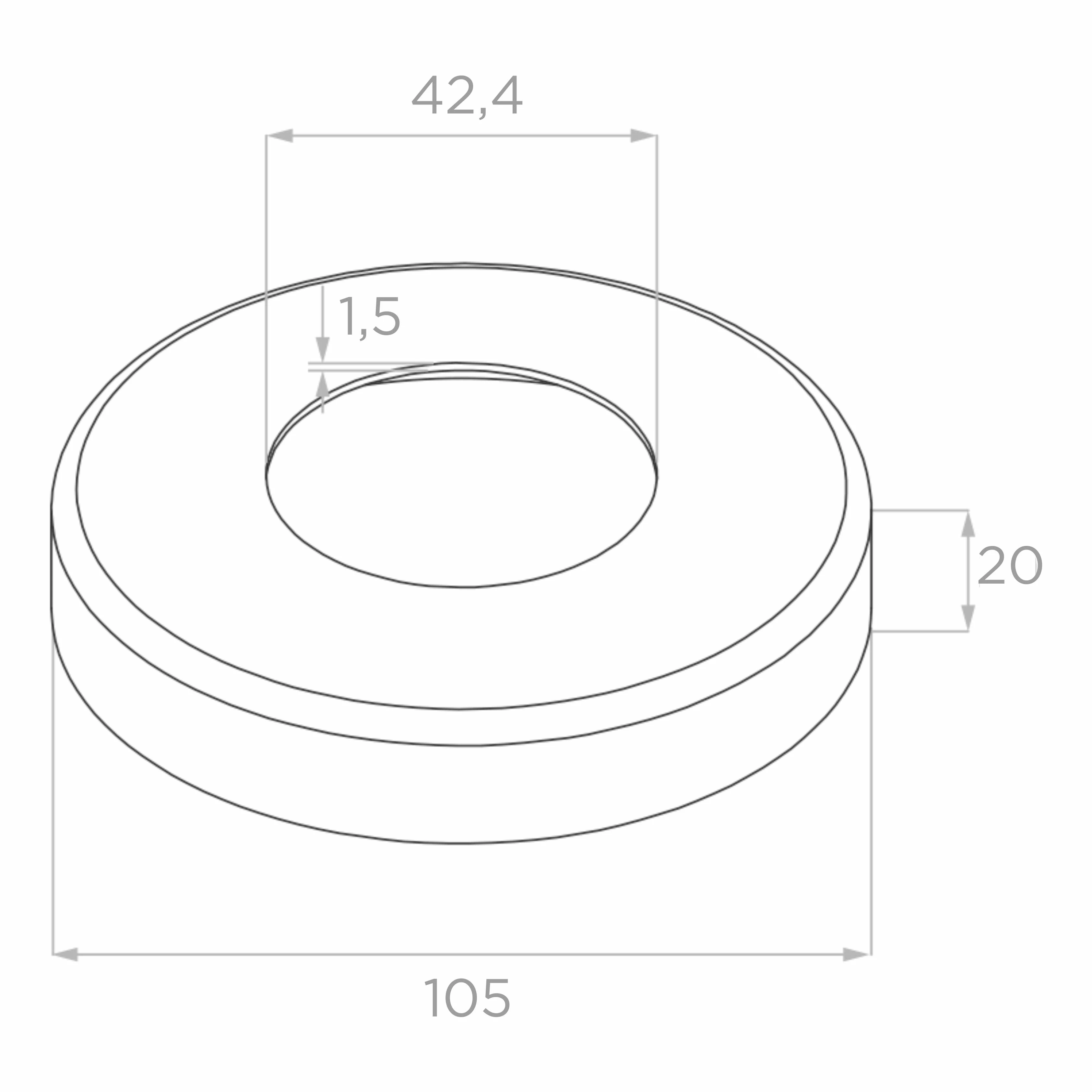

Maßzeichnung der Pfostenbasisabdeckung — Durchmesser 105 mm
Maßzeichnung der Pfostenbasisabdeckung — Durchmesser 105 mm
  • Außendurchmesser: 105 mm
  • Innendurchmesser: ø42,4 mm
  • Höhe: 20 mm
  • Materialstärke: 1,5 mm

Parameter der Handlaufhalterung

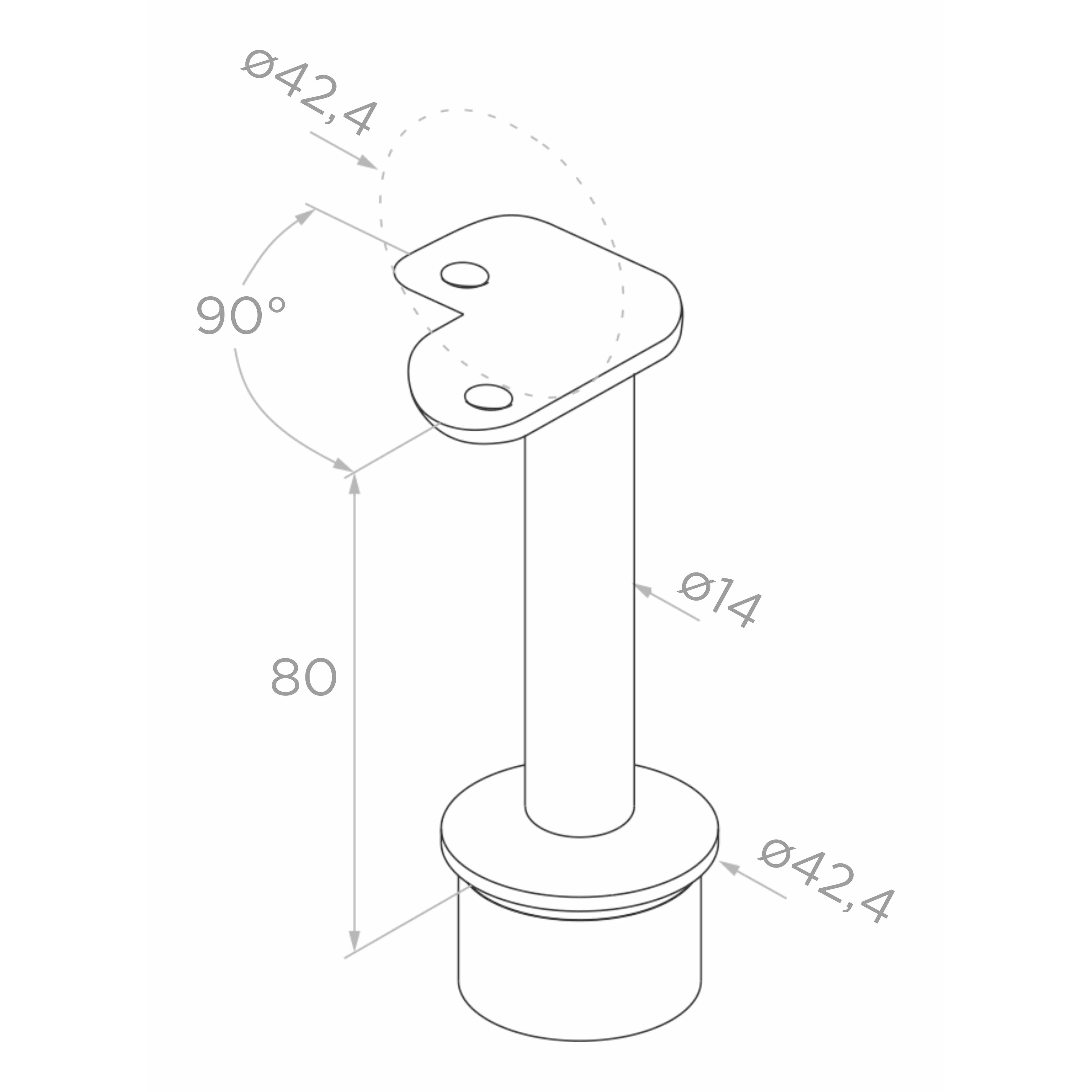

Maßzeichnung der Eck-Handlaufhalterung mit 90°-Winkel und Durchmesser ø42,4 mm
Maßzeichnung der Eck-Handlaufhalterung mit 90°-Winkel und Durchmesser ø42,4 mm
  • Höhe vom Flansch zur Handlaufachse: 80 mm
  • Zapfendurchmesser: ø14 mm
  • Basisdurchmesser: ø42,4 mm
  • Handlaufdurchmesser: ø42,4 mm
  • Winkel des Montageblechs: 90°

Allgemeine Daten

  • Material: Edelstahl AISI 304
  • Oberfläche: geschliffen / satiniert
  • Gewicht: 3,66 kg
  • EAN: 5903313202190
