Endklemme H35 L50 - roh mit Erdungsstift
![[RDY] Endklemme H35 L50 - roh mit Erdungsstift PV-03-38 (1)](/environment/cache/images/productGfx_4361_500_500/RDY-Endklemme-H35-L50---roh-mit-Erdungsstift-PV-03-38-1.webp?overlay=1)
![[RDY] Endklemme H35 L50 - roh mit Erdungsstift PV-03-38 (1)](/userdata/public/gfx/4361/RDY-Endklemme-H35-L50---roh-mit-Erdungsstift-PV-03-38-1.png)
![[RDY] Endklemme H35 L50 - roh mit Erdungsstift PV-03-38 (2)](/userdata/public/gfx/4362/RDY-Endklemme-H35-L50---roh-mit-Erdungsstift-PV-03-38-2.webp)
![[RDY] Endklemme H35 L50 - roh mit Erdungsstift PV-03-38 (3)](/userdata/public/gfx/4363/RDY-Endklemme-H35-L50---roh-mit-Erdungsstift-PV-03-38-3.png)
![[RDY] Endklemme H35 L50 - roh mit Erdungsstift PV-03-38 (4)](/userdata/public/gfx/4364/RDY-Endklemme-H35-L50---roh-mit-Erdungsstift-PV-03-38-4.png)
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

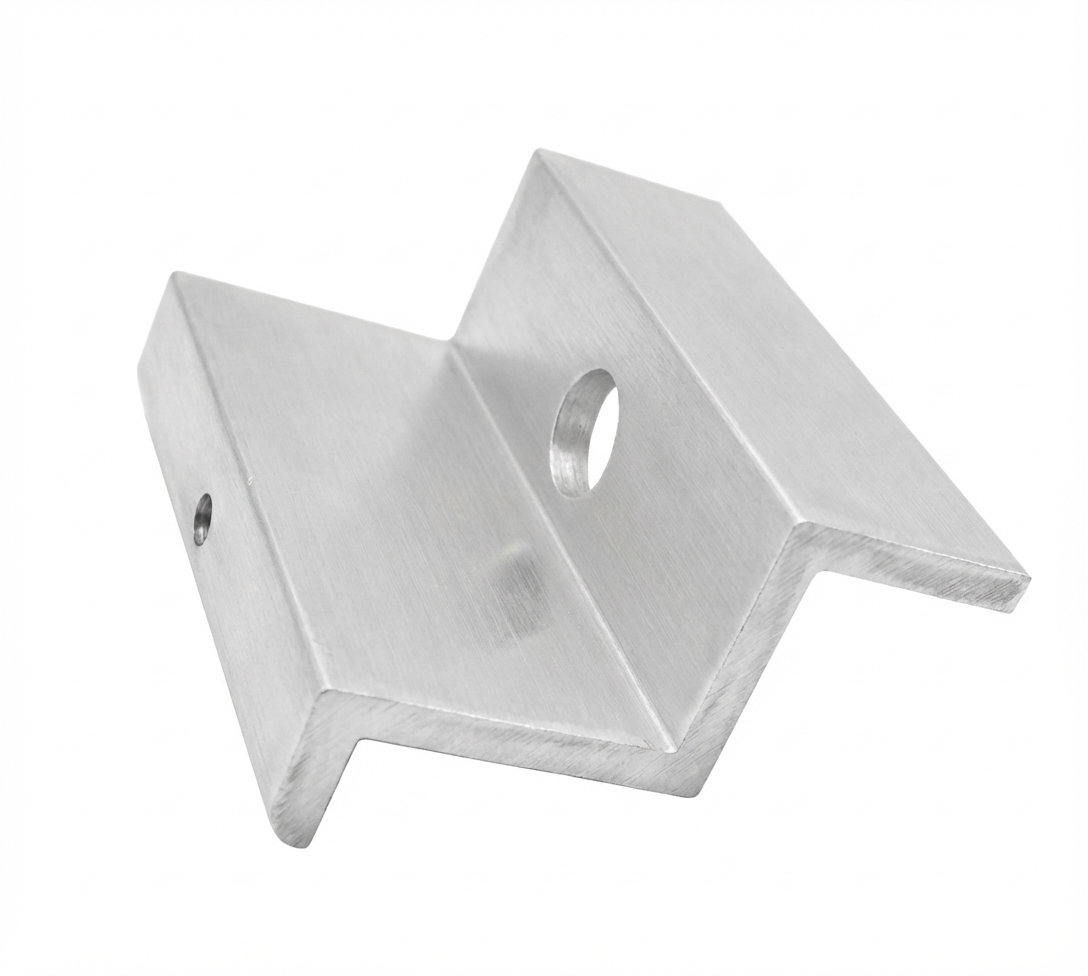

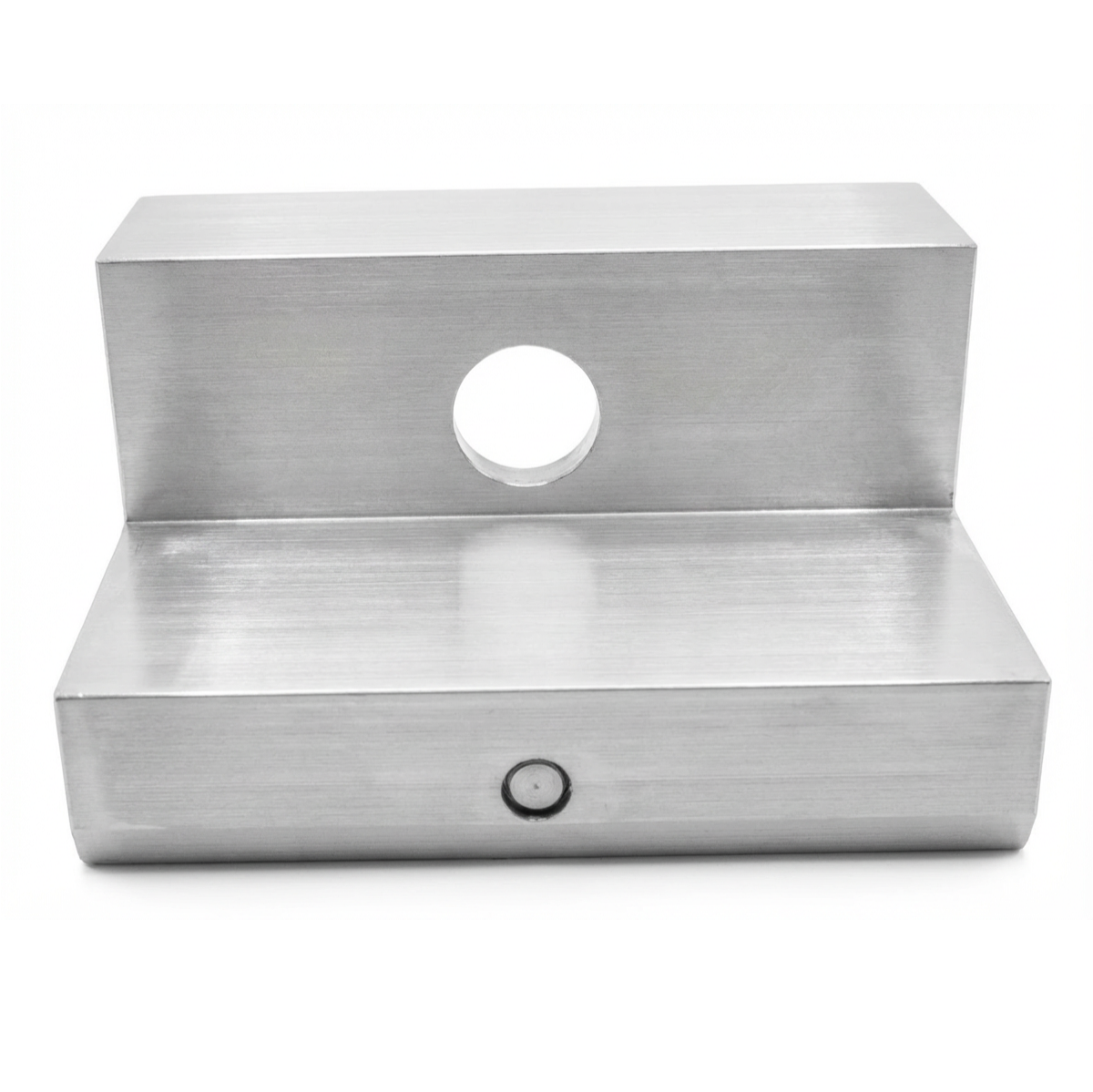

Endklemme H35 L50 - roh mit Erdungsstift
Endklemme H35 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 35 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationskomponenten ermöglicht.

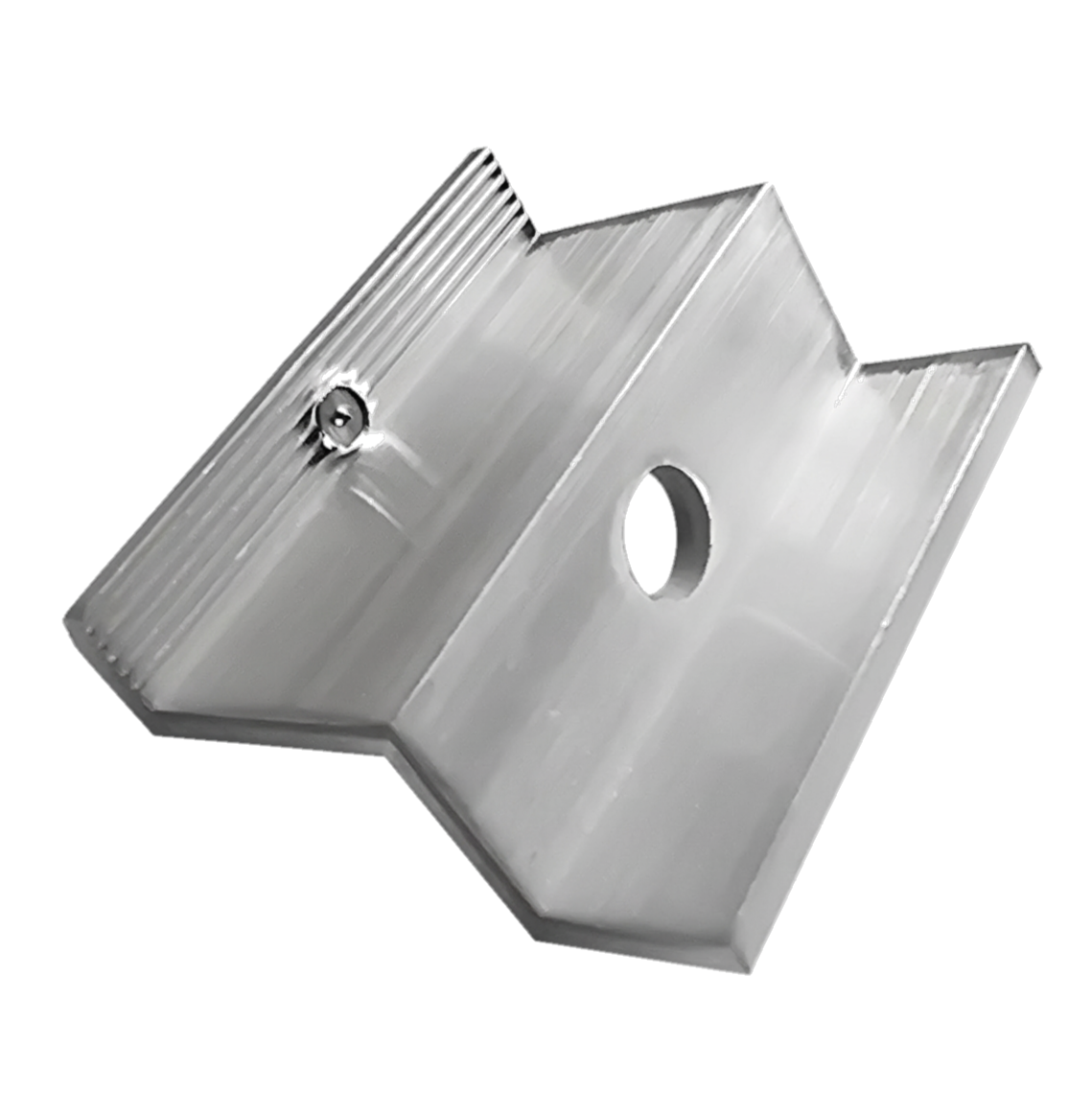

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungsstift, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Unterkonstruktion ermöglicht. Beim Festziehen durchdringt der Stift die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch erheblich die Installationszeit und bietet ein hohes Maß an Sicherheit und Effizienz für das gesamte System.
Diese innovative Lösung unterstützt Blitzschutz- und Überspannungsschutz-Installationen, besonders nützlich in Photovoltaikanlagen. Die Endklemme mit Erdungsstift ist ideal für einzeln montierte Module oder für Module an Randpositionen in einer Reihe.

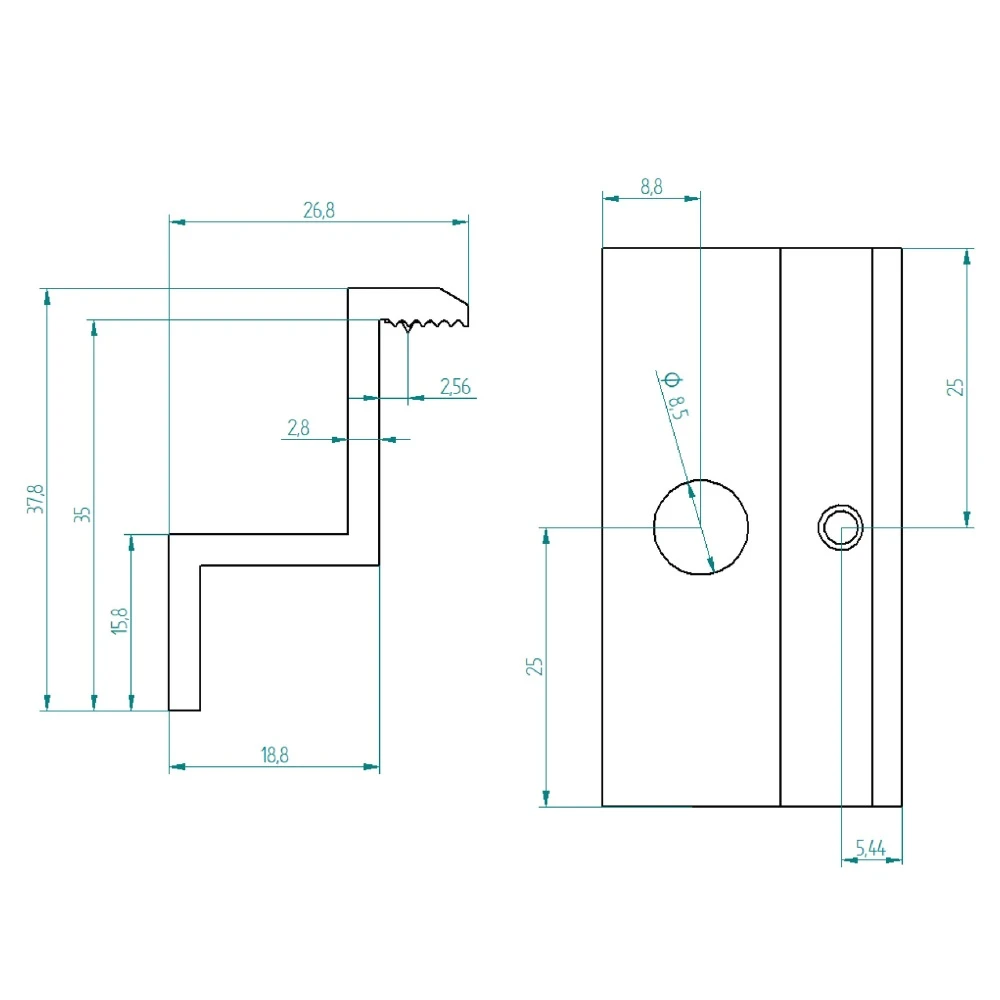

Technische Daten
- Modulrahmenhöhe: 35 mm
- Gesamthöhe: 37,8 mm
- Montagebohrungsdurchmesser: 8,5 mm (M8)
- Material: Aluminium 6063-T66
- Oberfläche: roh
- Empfohlenes Anzugsdrehmoment: Wert gemäß Herstellerdokumentation des PV-Moduls
- Verwendete Schrauben: M8
Anwendung Die Endklemme ist ein wesentliches Befestigungselement in Solarmodul-Installationen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – aus Aluminium 6063-T66 gefertigt, zeichnet sich durch hohe Witterungsbeständigkeit aus
- Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion
- Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion
- Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen
- Integrierte Erdung – der Erdungsstift eliminiert die Notwendigkeit von Erdungsscheiben, was die Montagezeit verkürzt und den Komfort erhöht
- Potentialausgleich – gewährleistet kontinuierlichen elektrischen Kontakt zwischen Modul und Unterkonstruktion
- Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in einer Reihe
Montagehinweise
- Montieren Sie die Klemme auf der Montageschiene mit Hilfe eines Schiebers und einer M8-Schraube
- Platzieren Sie das Rand-Photovoltaikmodul im Bereich der Klemme und stellen Sie sicher, dass der Erdungsstift Kontakt mit dem Modulrahmen hat
- Ziehen Sie die Schraube gemäß den Empfehlungen des PV-Modulherstellers an
- Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe
- Verwenden Sie keine eloxierten oder lackierten Endklemmen mit Stift. Verwenden Sie in diesem Fall eine Endklemme ohne Stift sowie ein spezielles Kontaktblech, das zwischen Modulrahmen und Aluminiumprofil montiert wird
Lieferumfang Endklemme H35 mit Erdungsstift. Hinweis: Schrauben, Muttern und Schieber sind separat zu erwerben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 35 |
| Farbe | Silber |
| Erdungsstift | Ja |
| Zubehör | Ohne Zubehör |
