Endklemme H40 L50 - roh mit Erdungspin
![[RDY] Endklemme H40 L50 - roh mit Erdungspin PV-03-80 (1)](/environment/cache/images/productGfx_4355_500_500/RDY-Endklemme-H40-L50---roh-mit-Erdungspin-PV-03-80-1.webp?overlay=1)
![[RDY] Endklemme H40 L50 - roh mit Erdungspin PV-03-80 (1)](/userdata/public/gfx/4355/RDY-Endklemme-H40-L50---roh-mit-Erdungspin-PV-03-80-1.png)
![[RDY] Endklemme H40 L50 - roh mit Erdungspin PV-03-80 (2)](/userdata/public/gfx/4356/RDY-Endklemme-H40-L50---roh-mit-Erdungspin-PV-03-80-2.webp)
![[RDY] Endklemme H40 L50 - roh mit Erdungspin PV-03-80 (3)](/userdata/public/gfx/4357/RDY-Endklemme-H40-L50---roh-mit-Erdungspin-PV-03-80-3.png)
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

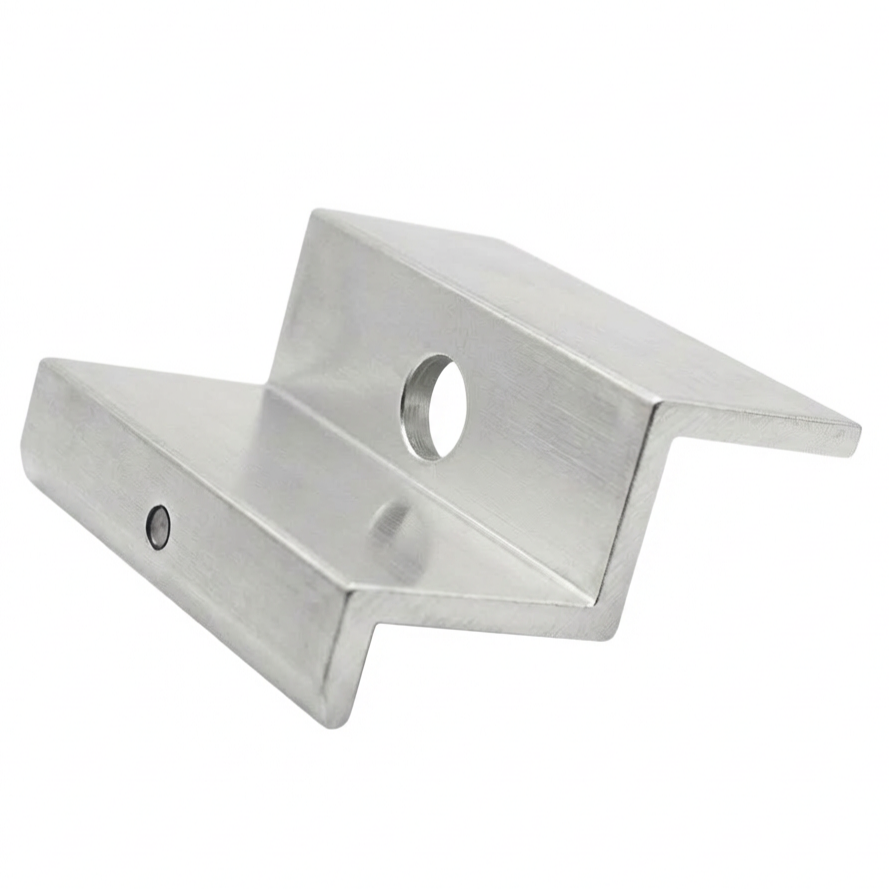

Endklemme H40 L50 - roh mit Erdungspin
Endklemme H40 mit Erdungspin ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule an der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was eine präzise und zuverlässige Potentialausgleichung zwischen den Installationselementen ermöglicht.

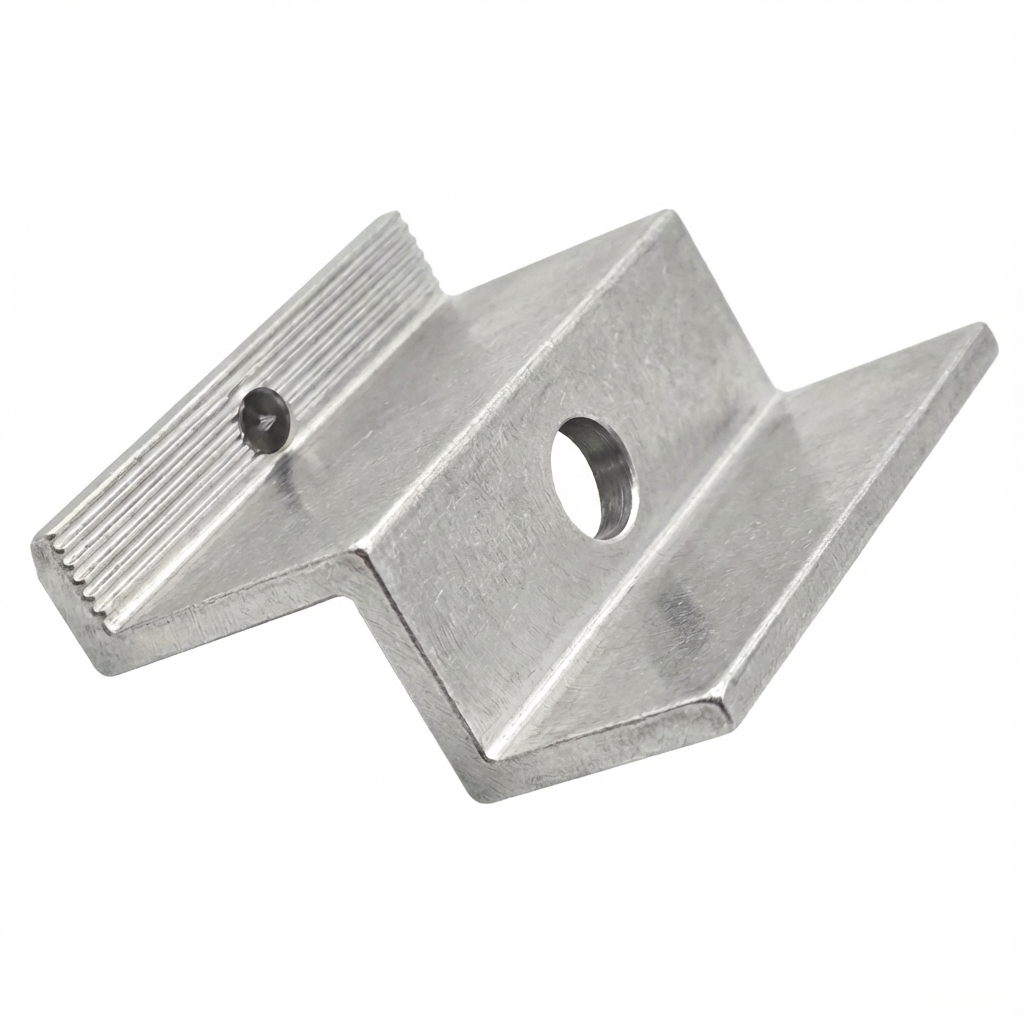

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungspin, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Unterkonstruktion ermöglicht. Beim Anziehen durchdringt der Pin die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch die Installationszeit erheblich und bietet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.
Diese innovative Lösung unterstützt Blitz- und Überspannungsschutzinstallationen, besonders nützlich in Photovoltaiksystemen. Die Endklemme mit Erdungspin ist ideal für einzeln montierte Module oder an Randpositionen in einer Reihe.

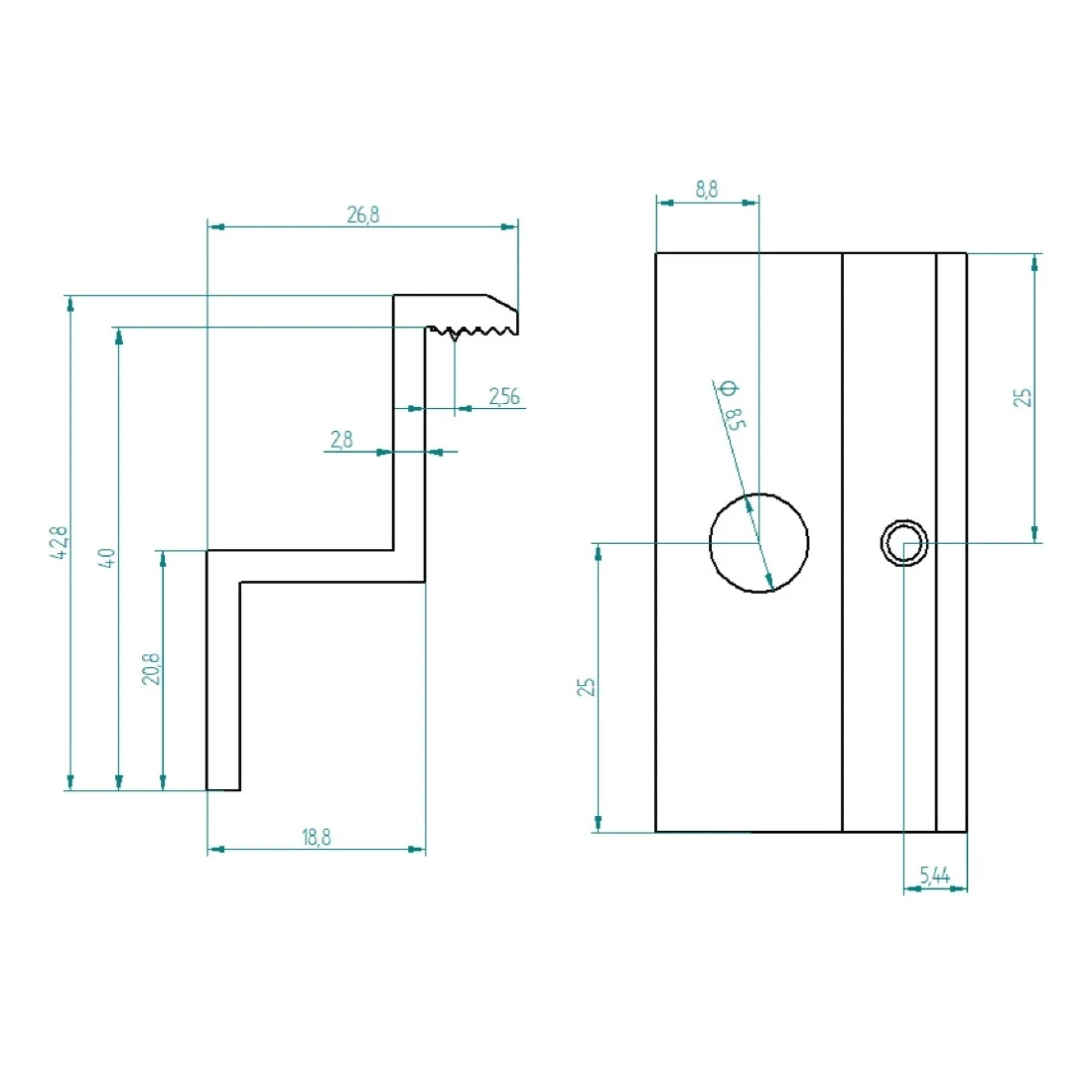

Technische Daten
- Modulrahmenhöhe: 40 mm
- Gesamthöhe: 42,8 mm
- Montageloch-Durchmesser: 8,5 (M8)
- Material: Aluminium EN AW 6063-T66
- Oberfläche: roh
- Empfohlenes Anzugsdrehmoment: Wert gemäß Herstellerdokumentation des PV-Moduls
- Verwendete Schrauben: M8
Anwendung
Die Endklemme ist ein wesentliches Befestigungselement in Solarmodul-Installationen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – gefertigt aus Aluminium EN AW 6063-T66, zeichnet sich durch hohe Witterungsbeständigkeit aus
- Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaik-Konstruktion
- Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion
- Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen
- Integrierte Erdung – der Erdungspin eliminiert die Notwendigkeit von Erdungsscheiben, was die Montagezeit verkürzt und den Komfort erhöht
- Potentialausgleich – gewährleistet elektrische Kontaktkontinuität zwischen Modul und Unterkonstruktion
- Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder an Randpositionen in der Reihe
Montagehinweise
- Montieren Sie die Klemme auf der Montageschiene mittels Nutenstein und M8-Schraube
- Platzieren Sie das Randmodul im Bereich der Klemme und stellen Sie sicher, dass der Erdungspin Kontakt mit dem Modulrahmen hat
- Ziehen Sie die Schraube gemäß den Empfehlungen des PV-Modulherstellers an
- Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe
- Verwenden Sie keine eloxierten oder lackierten Endklemmen mit Pin. In diesem Fall verwenden Sie eine Endklemme ohne Pin sowie ein spezielles Kontaktblech, das zwischen Modulrahmen und Aluminiumprofil montiert wird
Lieferumfang Endklemme H40 mit Erdungspin. Hinweis: Schrauben, Muttern und Nutensteine sind separat zu erwerben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 40 |
| Farbe | Silber |
| Erdungsstift | Ja |
| Zubehör | Ohne Zubehör |
