Endklemme H40 L50 schwarz lackiert
![[RDY] Endklemme H40 L50 schwarz lackiert PV-03-79 (1)](/environment/cache/images/productGfx_4358_500_500/RDY-Endklemme-H40-L50-schwarz-lackiert-PV-03-79-1.webp?overlay=1)
![[RDY] Endklemme H40 L50 schwarz lackiert PV-03-79 (1)](/userdata/public/gfx/4358/RDY-Endklemme-H40-L50-schwarz-lackiert-PV-03-79-1.png)
![[RDY] Endklemme H40 L50 schwarz lackiert PV-03-79 (2)](/userdata/public/gfx/4359/RDY-Endklemme-H40-L50-schwarz-lackiert-PV-03-79-2.png)
![[RDY] Endklemme H40 L50 schwarz lackiert PV-03-79 (3)](/userdata/public/gfx/4360/RDY-Endklemme-H40-L50-schwarz-lackiert-PV-03-79-3.png)
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

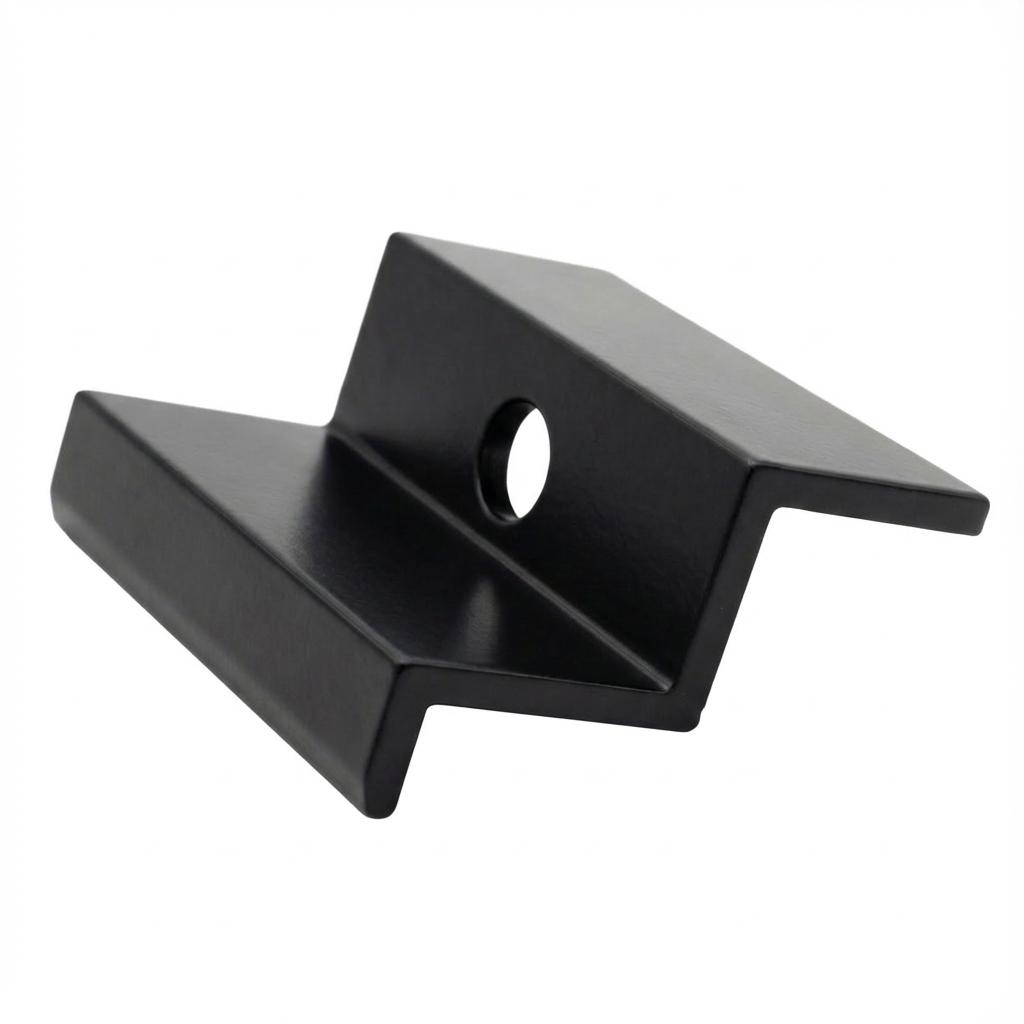

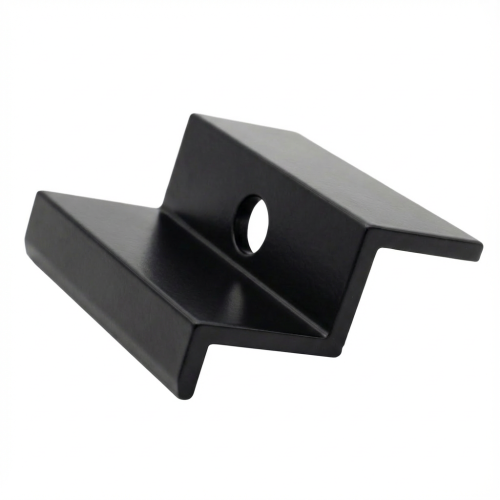

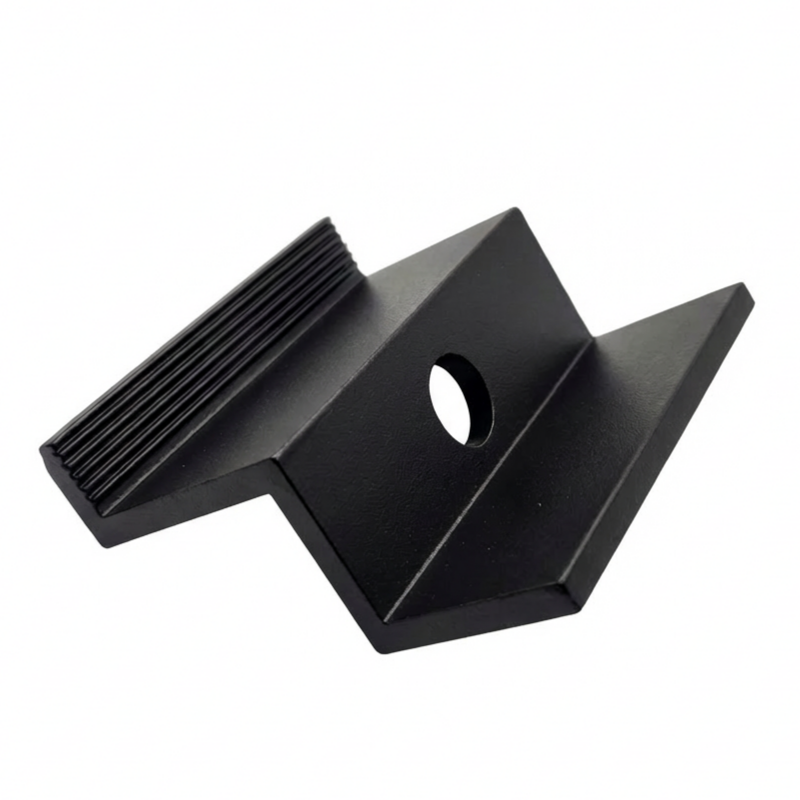

Endklemme H40 L50 - schwarz mit Pin
Endklemme H40 ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements verfügt über eine schwarze lackierte Ausführung, die zusätzlichen Schutz vor Witterungseinflüssen bietet und der Installation ein ästhetisches Erscheinungsbild verleiht.
Die Endklemme ist ideal für einzeln montierte Module oder für Module an Randpositionen in einer Reihe.

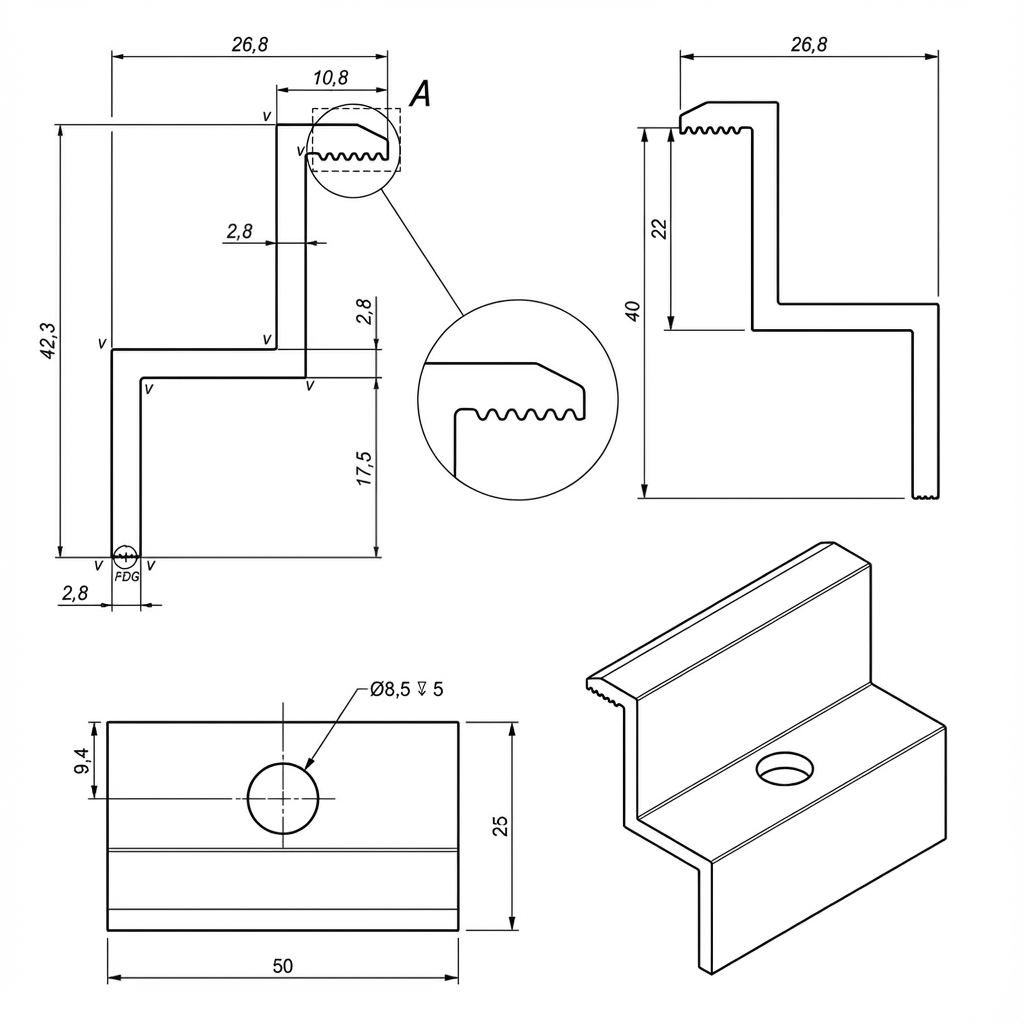

Technische Daten
- Modulrahmenhöhe: 40 mm
- Gesamthöhe: 42,8 mm
- Montagebohrung Durchmesser: 8,5 (M8)
- Material: Aluminium EN AW 6063-T66
- Ausführung: schwarzer Lack
- Empfohlenes Anzugsdrehmoment: Wert gemäß Herstellerdokumentation des PV-Moduls
- Verwendete Schrauben: M8
Anwendung
Die Endklemme ist ein wesentliches Befestigungselement in Solarmodulanlagen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – aus Aluminium EN AW 6063-T66 gefertigt, zeichnet sich durch hohe Beständigkeit gegen Witterungseinflüsse aus
- Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion
- Korrosionsbeständigkeit – beständig gegen äußere Einflüsse und Korrosion
- Mechanische Festigkeit – beständig gegen Stöße und mechanische Beschädigungen
- Ästhetik – schwarze lackierte Ausführung sorgt für attraktives Erscheinungsbild der PV-Anlage
- Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in der Reihe
Montagehinweise
- Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube
- Ziehen Sie die Schraube mit der vom PV-Modulhersteller empfohlenen Kraft an
- Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe
Lieferumfang Endklemme H40. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Endklemme |
| Panelstärke [mm] | 40 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
