Endpfosten links ø42,4x1230mm AISI304 seitliche Befestigung satiniert

Zum Produkt-Feedback

Endpfosten links aus Edelstahl ø42,4 mm aus rostfreiem Stahl AISI 304, Höhe 1230 mm, mit zwei Glashaltern und seitlicher Befestigung. Kompletter Montagesatz mit Wandrosette ø100 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 72,30 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

Endpfosten links ø42,4 mm aus rostfreiem Stahl mit Glashaltern

Endpfosten links aus Stahl mit Durchmesser ø42,4 mm und Höhe 1230 mm, bestimmt für den Bau eleganter Glasgeländer. Gefertigt aus hochwertigem rostfreiem Stahl AISI 304 mit satinierter Oberfläche, gewährleistet er Langlebigkeit und ästhetisches Aussehen sowohl innen als auch außen an Gebäuden. Der Pfosten ist mit zwei Glashaltern und seitlicher Befestigung an der Wand ausgestattet, was eine schnelle und stabile Montage ohne die Notwendigkeit einer Bodenverankerung ermöglicht.

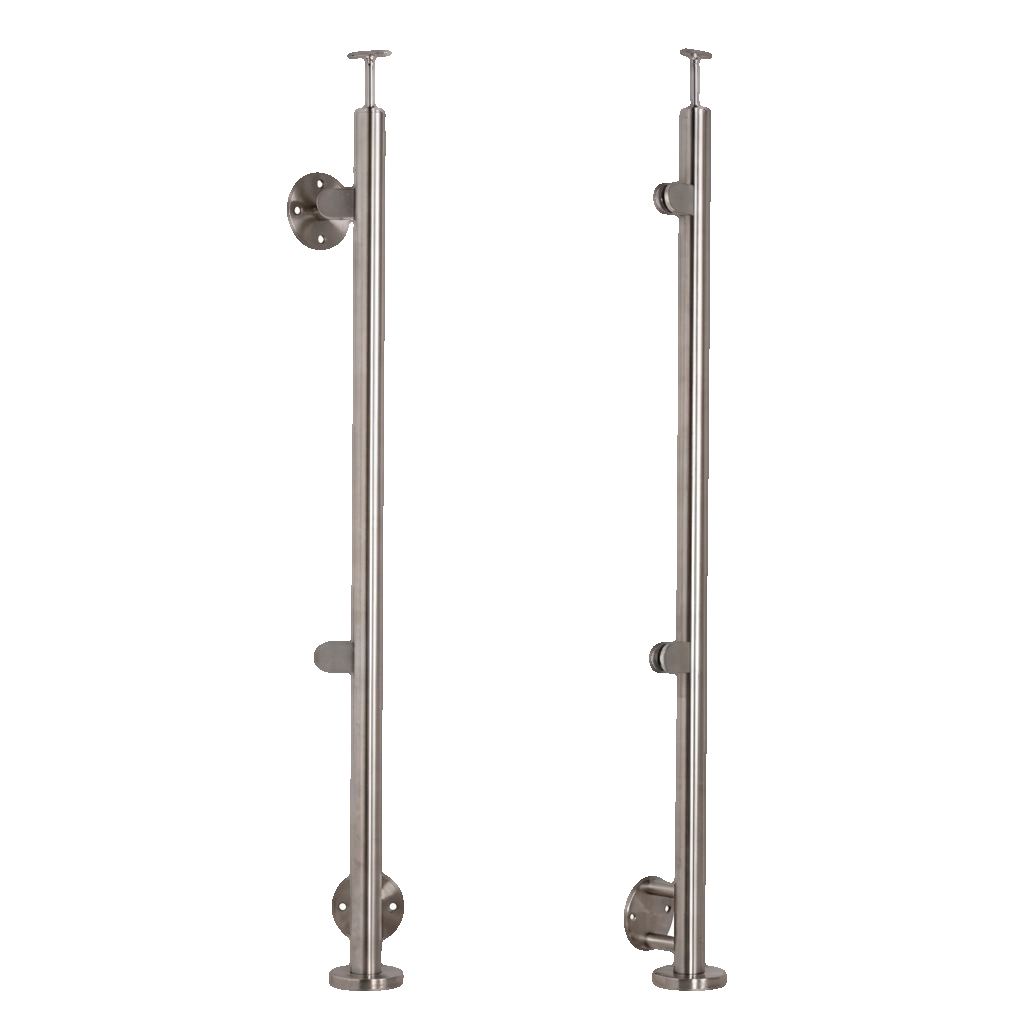

Endpfosten links aus rostfreiem Stahl mit Glashaltern – Ansicht von vorn und von der Seite
Endpfosten links aus rostfreiem Stahl mit Glashaltern – Ansicht von vorn und von der Seite

Kompletter Montagesatz

Der Pfosten wird als fertiger Montagesatz geliefert, der alle notwendigen Elemente enthält. Der Satz umfasst die seitliche Befestigung (Wandrosette), zwei Glashalter mit den Abmessungen 40×50 mm sowie einen Pfostenverbinder mit verstellbarer Handlaufstütze. Dank der Vollständigkeit des Satzes muss der Installateur keine zusätzlichen Komponenten bestellen — es genügt, das entsprechende gehärtete oder laminierte Glas und den Handlauf vorzubereiten.

Die Glashalter unterstützen Scheiben mit einer Dicke von 6 mm bis 10,76 mm, was sowohl einzelnes gehärtetes Glas als auch beliebte Konfigurationen von laminiertem Glas (z.B. 2×5 mm mit PVB-Folie) umfasst. Dadurch eignet sich ein Pfostenmodell für viele Geländerprojekte. Für den Glashalter muss eine Dichtung aus der Serie 50D1 zusätzlich erworben werden

Abmessungen und Anordnung der Elemente am Pfosten

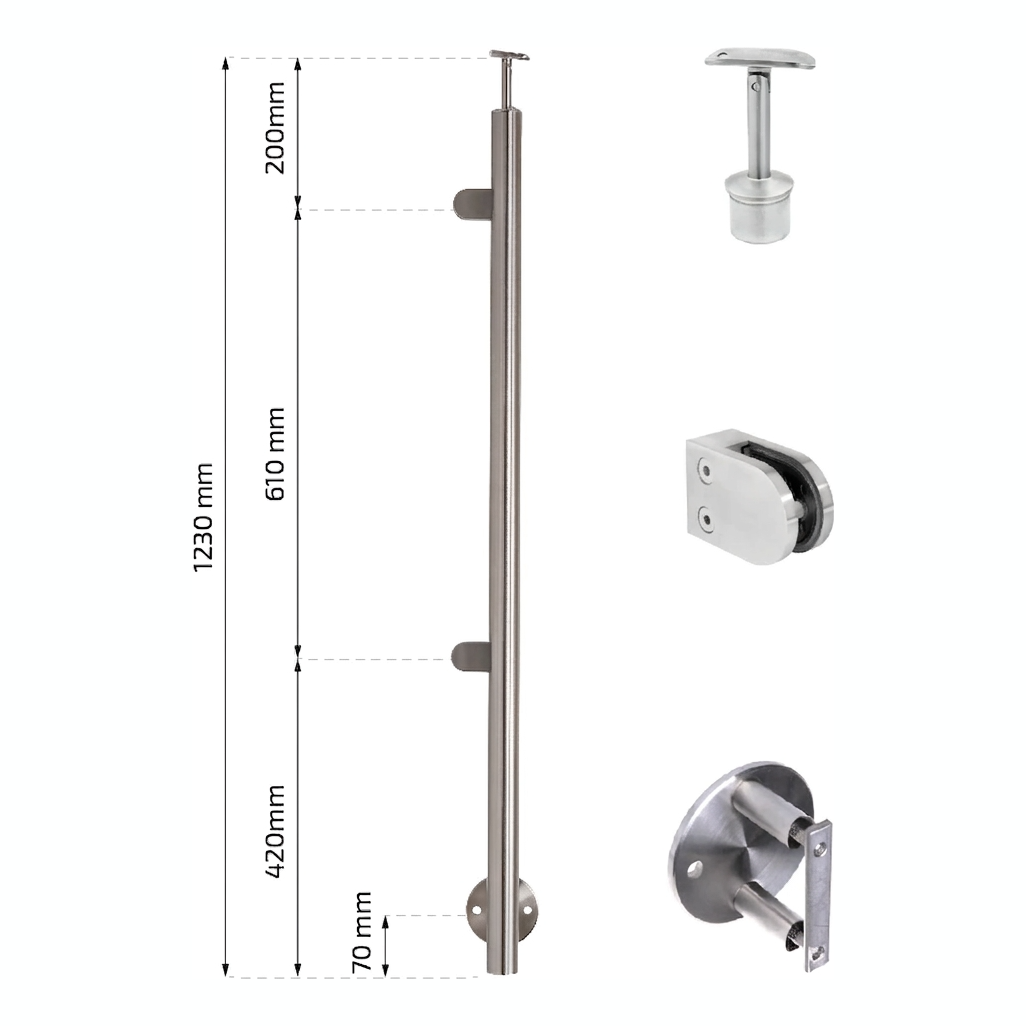

Maßzeichnung des Pfostens mit Anordnung der Glashalter, seitlicher Befestigung und Handlaufverbinder
Maßzeichnung des Pfostens mit Anordnung der Glashalter, seitlicher Befestigung und Handlaufverbinder
  • Gesamthöhe des Pfostens: 1230 mm
  • Durchmesser des Pfostenrohrs: ø42,4 mm
  • Abstand vom Pfostenboden zur Achse der seitlichen Befestigung: 70 mm
  • Abstand vom Pfostenboden zur Achse des unteren Glashalters: 420 mm
  • Achsabstand der Glashalter: 610 mm
  • Abstand von der Achse des oberen Halters zur oberen Rohrkante: 200 mm
  • Gewicht des Satzes: 3,45 kg

Seitliche Befestigung — Wandrosette

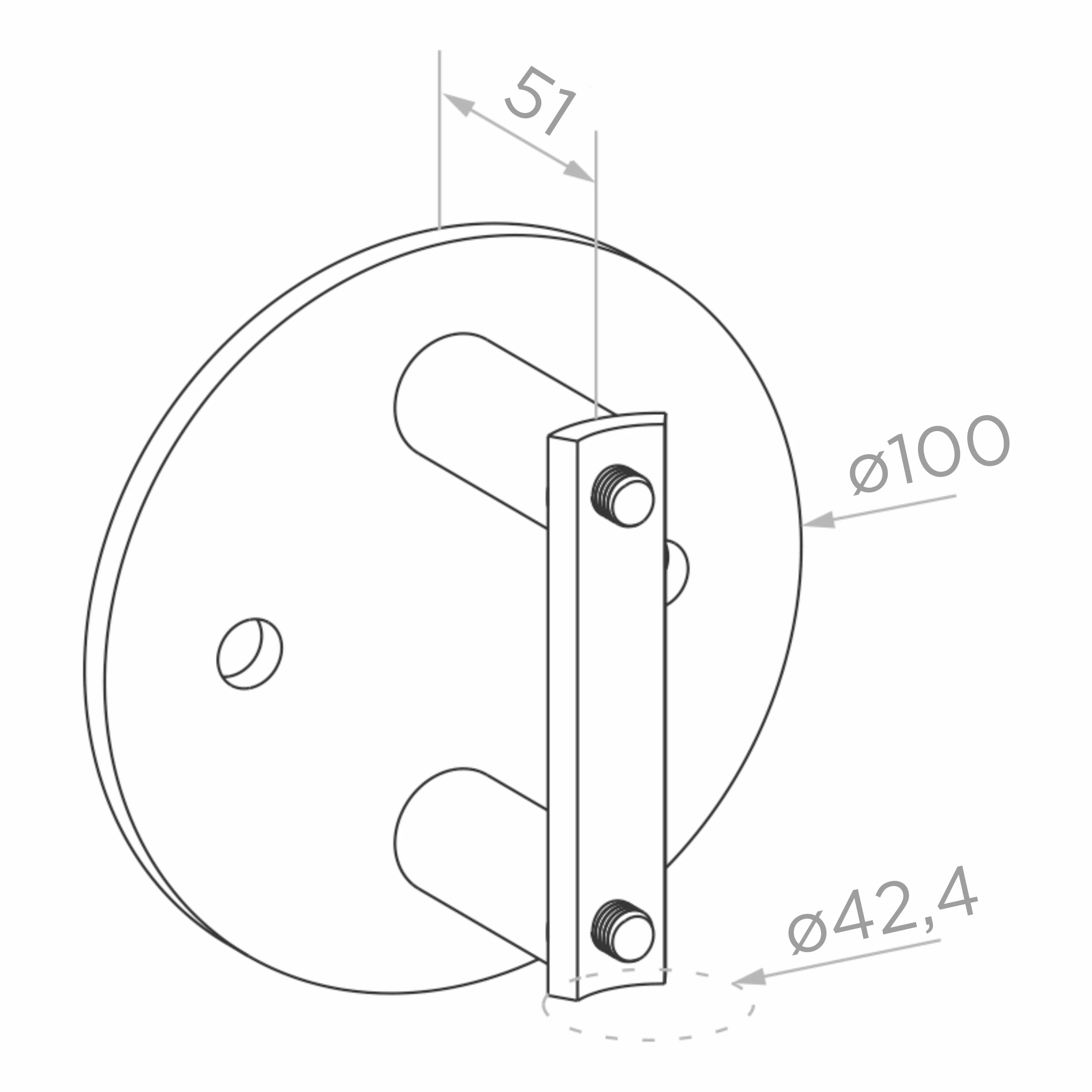

Technische Zeichnung der seitlichen Befestigungsrosette ø100 mm mit Abstand 51 mm
Technische Zeichnung der seitlichen Befestigungsrosette ø100 mm mit Abstand 51 mm

Die Montagerosette mit Durchmesser ø100 mm gewährleistet eine stabile und ästhetische Befestigung des Pfostens an der Wand. Der Montageabstand von 51 mm (von der Wandoberfläche zur Pfostenachse) garantiert den entsprechenden Abstand für die freie Führung der Glasscheiben. Die Montagelöcher in der Rosette ermöglichen eine sichere Verankerung an gemauerten, betonierten und anderen tragenden Konstruktionen.

Handlaufstützenverbinder

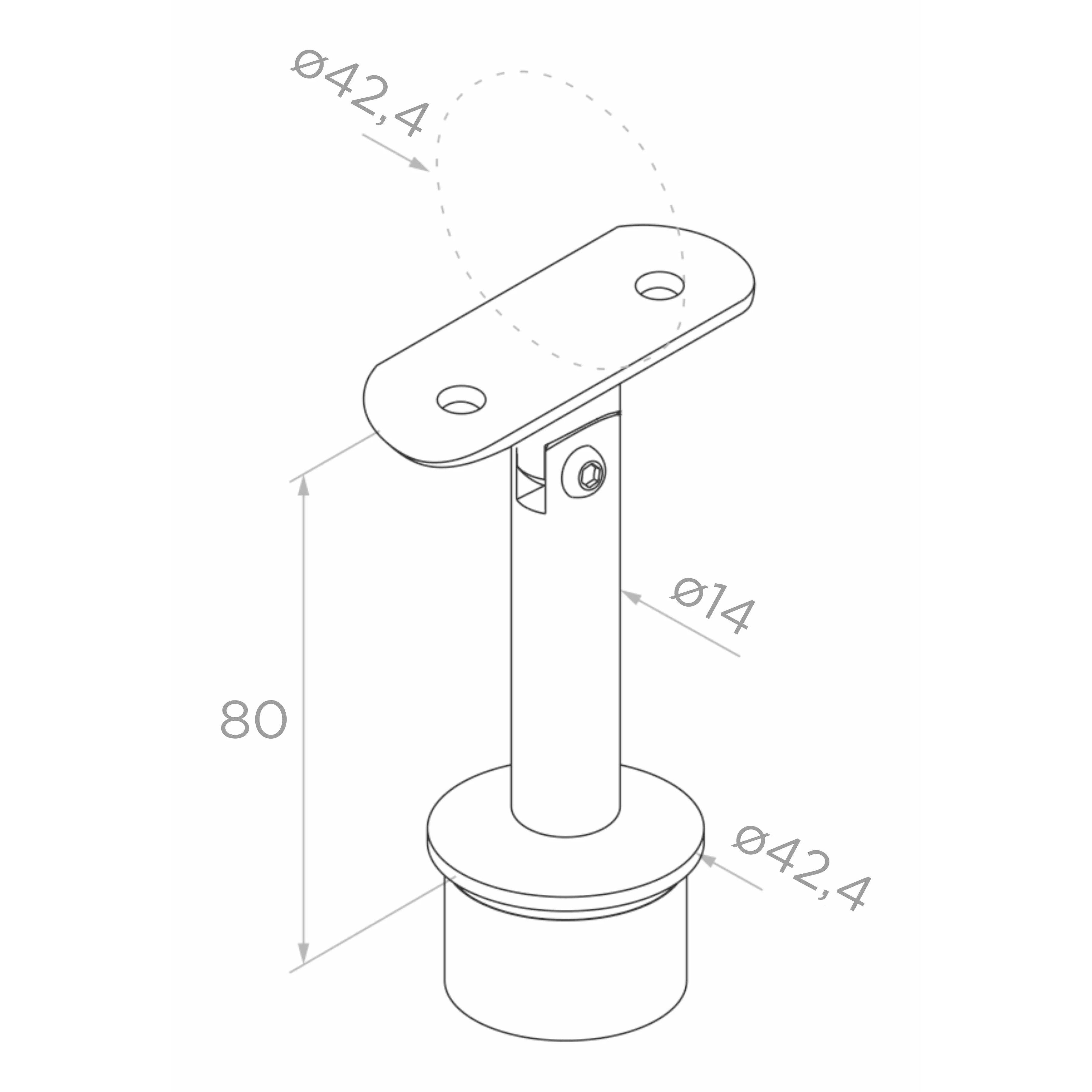

Technische Zeichnung des Handlaufstützenverbinders mit Winkelverstellung, ø42,4 mm
Technische Zeichnung des Handlaufstützenverbinders mit Winkelverstellung, ø42,4 mm

Der Verbinder, der an der Pfostenspitze montiert wird, dient zur Befestigung des Handlaufs mit Durchmesser ø42,4 mm. Die Gesamthöhe des Verbinders beträgt 80 mm, und der Befestigungszapfen hat einen Durchmesser von ø14 mm. Die obere Stützplatte verfügt über eine Neigungswinkelverstellung, was die Anpassung an verschiedene Treppenkonfigurationen und Neigungen ermöglicht. Die Verstellung erfolgt mittels einer eingebauten Inbusschraube.

Glashalter — Parameter

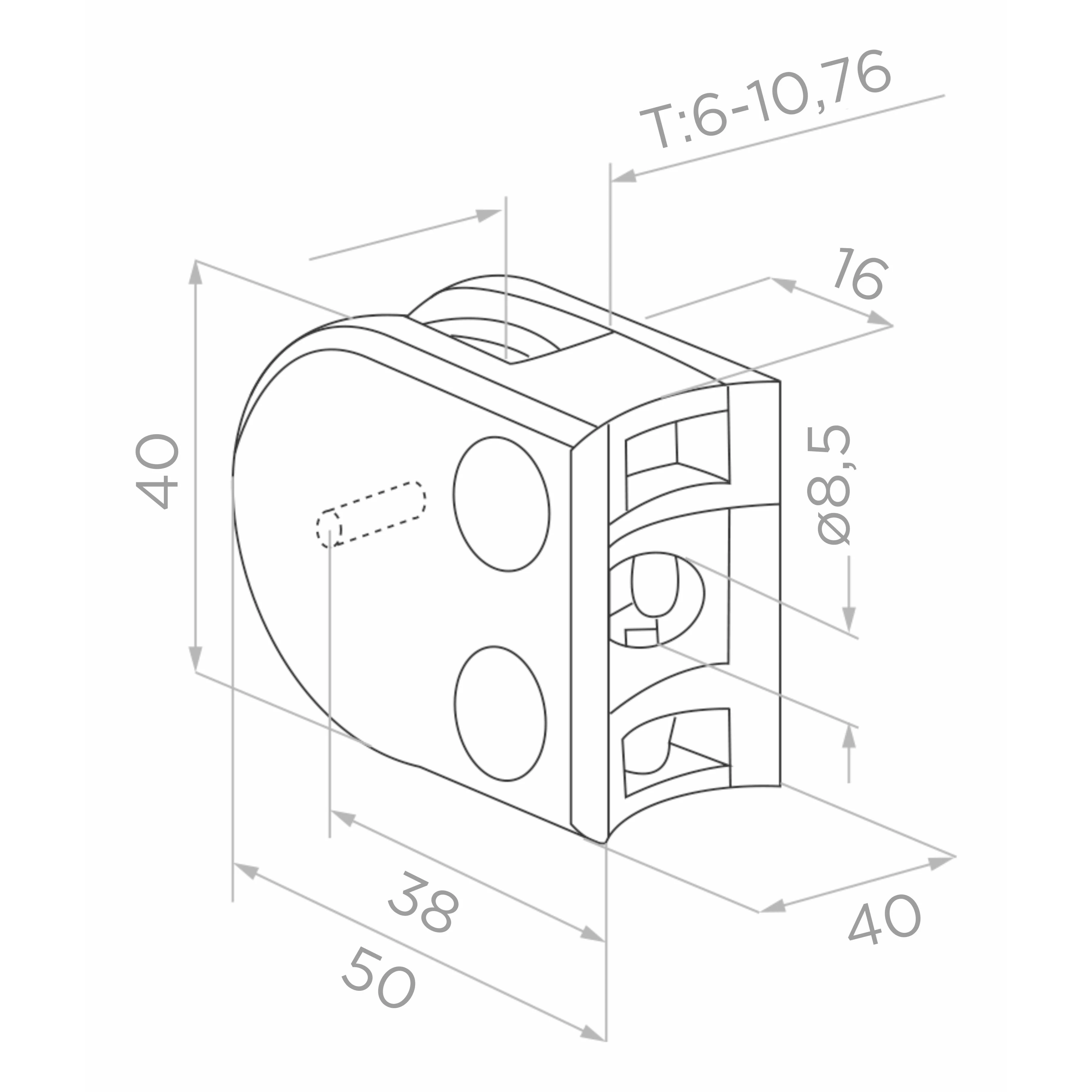

Technische Zeichnung des Glashalters 40×50 mm mit Dickenbereich 6–10,76 mm
Technische Zeichnung des Glashalters 40×50 mm mit Dickenbereich 6–10,76 mm
  • Halterabmessungen: 40 × 50 × 40 mm (H × L × B)
  • Achsabstand der Montagelöcher: 38 mm
  • Durchmesser der Montagelöcher: ø8,5 mm
  • Glasdickenbereich: 6–10,76 mm
  • Anzahl Halter im Satz: 2 Stk.

Technische Spezifikation

  • Typ: Endpfosten links
  • System: ø42,4 mm
  • Gesamthöhe: 1230 mm
  • Material: rostfreier Stahl AISI 304
  • Oberflächenveredelung: satiniert (geschliffen)
  • Montageart: seitlich (Wand)
  • Durchmesser der Befestigungsrosette: ø100 mm
  • Abstand zur Wand: 51 mm
  • Unterstützte Glasdicke: 6–10,76 mm
  • Handlaufdurchmesser: ø42,4 mm
  • Gewicht des Satzes: 3,45 kg
  • EAN: 5903313202213

Satzinhalt: seitliche Befestigung (Wandrosette), 2× Glashalter 40×50 mm, Handlaufstützenverbinder mit Winkelverstellung.
