Endpfosten rechts/links Ø 42,4x1060mm AISI304 2 Glashalter bodenstehend

Zum Produkt-Feedback

Balustradenpfosten Endpfosten aus Edelstahl AISI 304 Ø 42,4 mm, Höhe 1060 mm, satinierte Oberfläche. Komplettset mit 2 Glashaltern für Glas 6-10,76 mm, Handlaufverbinder (Höhe 80 mm) und Grundabdeckung.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 36,73 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Verfügbarkeit:
Vorübergehend nicht verfügbar
Nicht verfügbar

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

Balustradenpfosten Endpfosten aus Edelstahl Ø 42,4 mm mit Glashaltern

Balustradenpfosten Endpfosten rechts/links aus Edelstahl AISI 304 mit satinierter (geschliffener) Oberfläche. Komplettset für den Bau von Balkon- und Treppengeländern mit Glasfüllung. Bodenbefestigter Pfosten, ausgestattet mit 2 Glashaltern, Handlaufverbinder und Grundabdeckung — montagebereit für schnelle Installation.

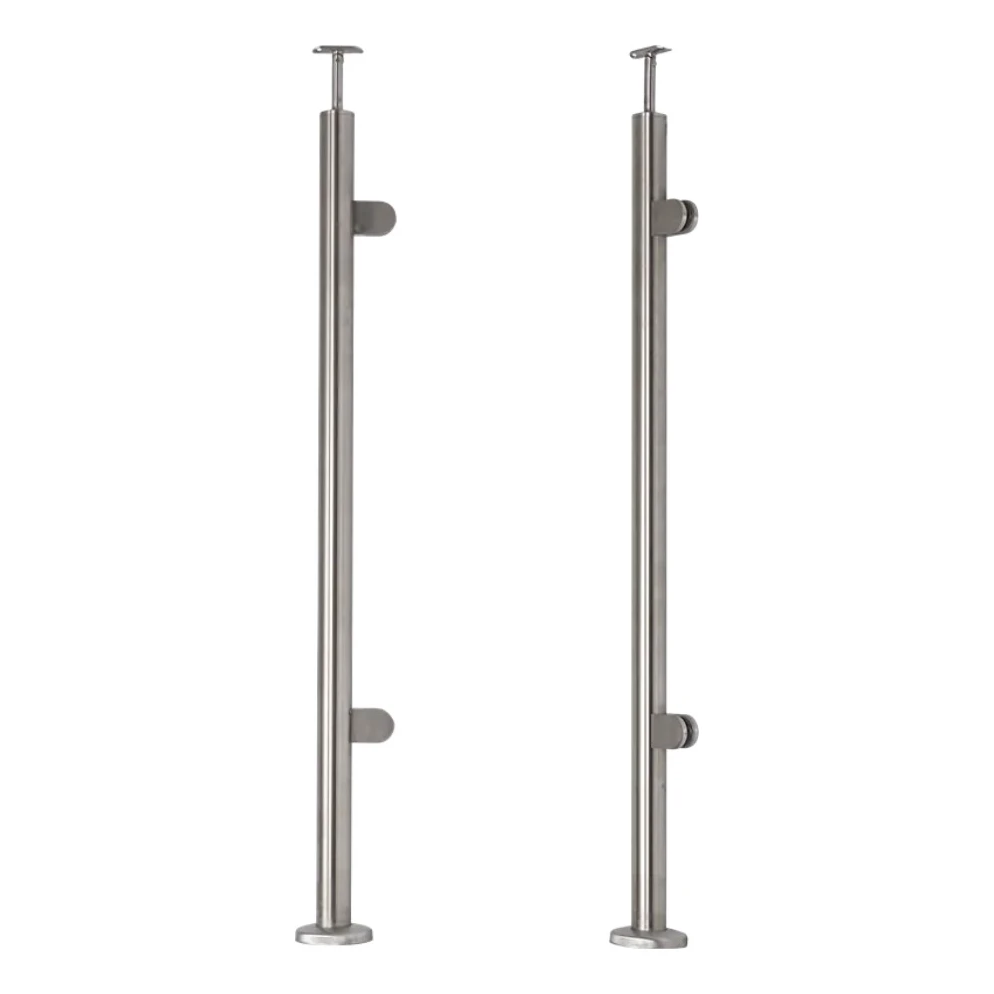

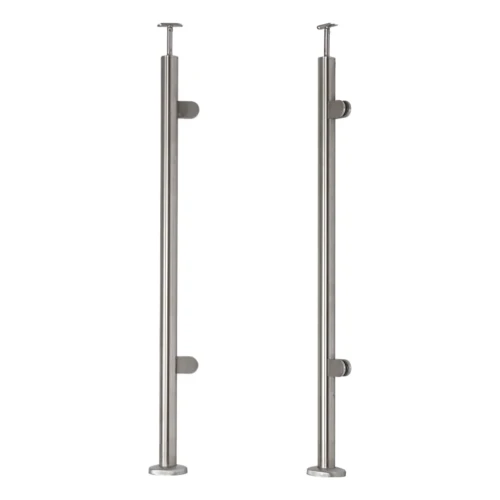

Balustradenpfosten Endpfosten aus Edelstahl – rechte und linke Variante
Balustradenpfosten Endpfosten aus Edelstahl – rechte und linke Variante

Hauptmerkmale des Pfostens

  • Material: Edelstahl AISI 304 — hohe Korrosions- und mechanische Beschädigungsresistenz
  • Oberfläche: satiniert (geschliffen)
  • Pfostendurchmesser: ø 42,4 mm, Wandstärke: 2 mm
  • Pfostenhöhe: 1060 mm
  • Gesamthöhe mit Handlauf: 1102,4 mm
  • Typ: Endpfosten rechts/links — universell, passend für verschiedene architektonische Projekte
  • Montageart: in den Boden
  • Glashalter: 2 Stück
  • Glasstärkenbereich: 6–10,76 mm (im Set Gummidichtungen für Glas 8 mm)
  • Gewicht: 3,2 kg

Anordnung der Halter am Pfosten

Die Glashalter sind symmetrisch am Pfosten angeordnet. Der Abstand von der oberen Pfostenkante zur Achse des oberen Halters beträgt 200 mm, der Achsabstand der Halter beträgt 610 mm, und der Abstand vom unteren Halter zur Grundplatte — 250 mm. Befestigungsbohrungen der Halter: 2× M8.

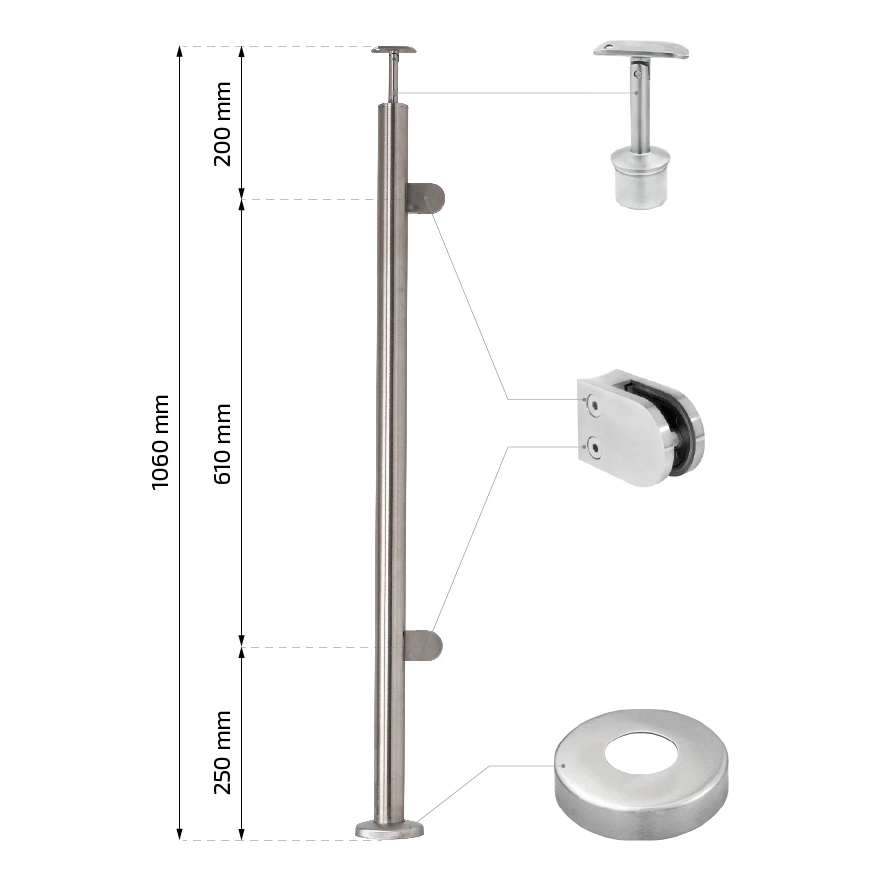

Explosionsdarstellung des Pfostens mit Komponenten – Handlaufverbinder, Glashalter, Abdeckung
Explosionsdarstellung des Pfostens mit Komponenten – Handlaufverbinder, Glashalter, Abdeckung

Lieferumfang

  • Pfosten Ø 42,4 × 2 mm, Höhe 1060 mm
  • Handlaufverbinder (obere Halterung) — Höhe 80 mm, Zapfen ø 14 mm, angepasst für Handlauf ø 42,4 mm
  • Glashalter — 2 Stück, Abmessungen 50 × 40 × 40 mm, Befestigungsbohrung ø 8,5 mm
  • Grundabdeckung (Rosette) — Durchmesser 105 mm, Höhe 20 mm, Bohrung ø 42,4 mm
  • Komplettset Gummidichtungen für Glas 8 mm

Abmessungen des Glashalters

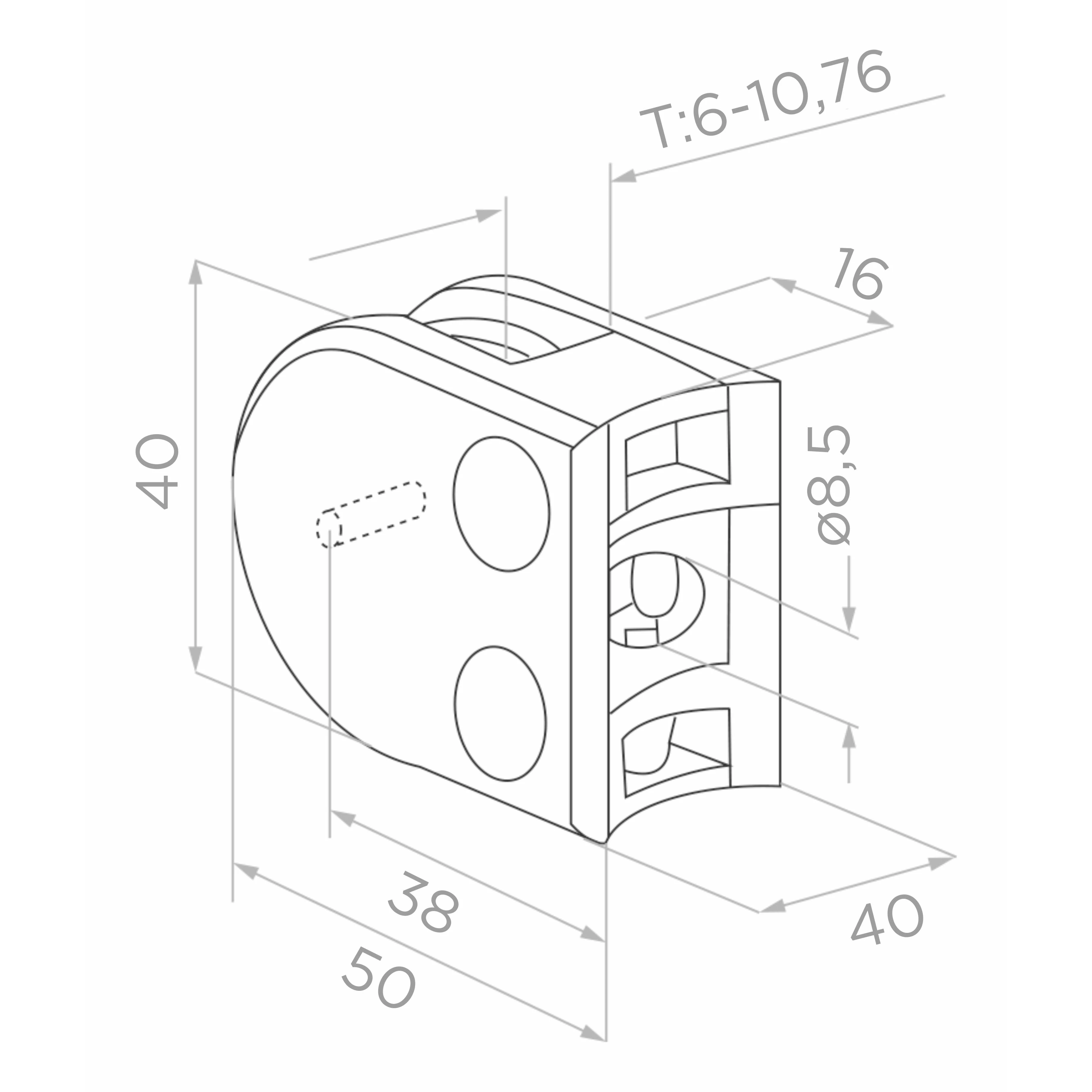

Maßzeichnung des Glashalters – 50×40×40 mm, Glasstärke 6–10,76 mm
Maßzeichnung des Glashalters – 50×40×40 mm, Glasstärke 6–10,76 mm
  • Gesamtlänge: 50 mm, Montageteil: 38 mm
  • Höhe: 40 mm
  • Breite: 40 mm
  • Glasstärkenbereich: 6–10,76 mm
  • Abstand Glaskante zur Klemmachse: 16 mm
  • Durchmesser der Befestigungsbohrung: ø 8,5 mm

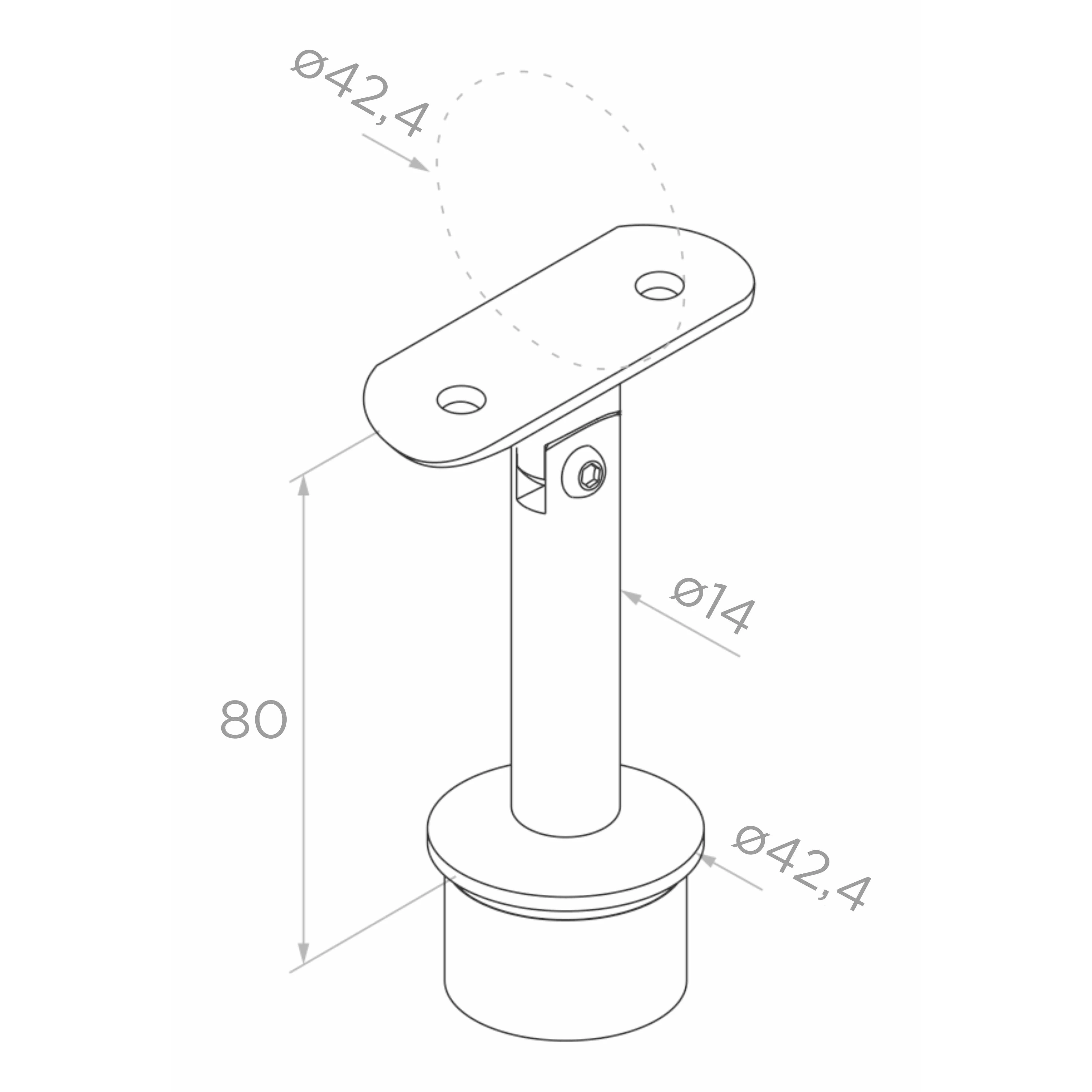

Maßzeichnung des Handlaufverbinders – Höhe 80 mm, Durchmesser 42,4 mm
Maßzeichnung des Handlaufverbinders – Höhe 80 mm, Durchmesser 42,4 mm

Handlaufverbinder (obere Halterung)

Verstellbarer Handlaufverbinder mit einer Höhe von 80 mm und Zapfen ø 14 mm, der innen im Pfostenrohr befestigt wird. Die obere Plattform ist für Handläufe ø 42,4 mm angepasst mit Möglichkeit zur Neigungswinkelverstellung. Dadurch ist die Handlaufmontage einfacher und der Pfosten kann an spezifische Baustellenbedingungen angepasst werden. Bei unebenen Böden kann der Pfosten zusätzlich gekürzt werden.

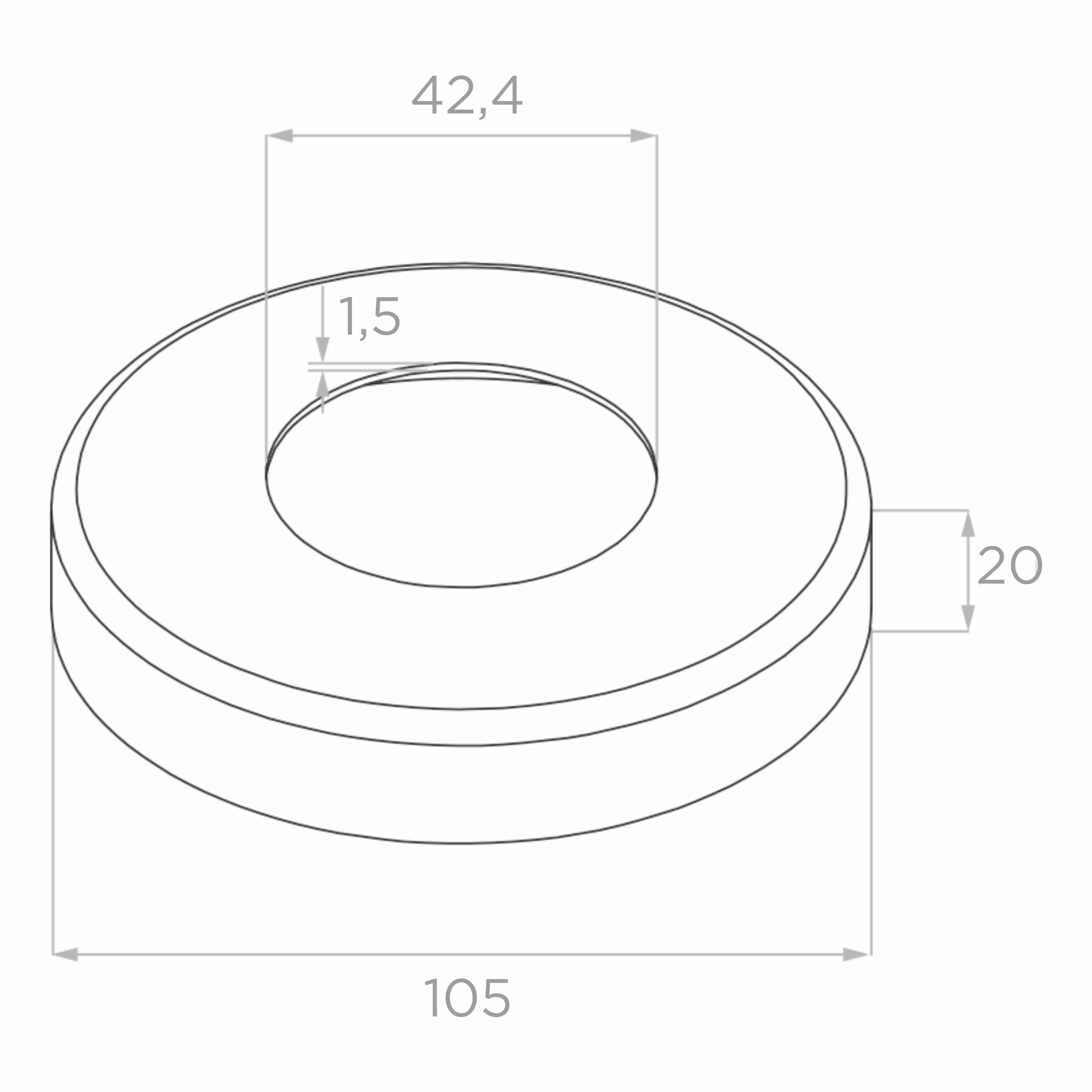

Maßzeichnung der Grundabdeckung – Durchmesser 105 mm, Höhe 20 mm
Maßzeichnung der Grundabdeckung – Durchmesser 105 mm, Höhe 20 mm

Grundabdeckung (Rosette)

Dekorative Rosette mit Außendurchmesser 105 mm und Höhe 20 mm, die die Pfostenbefestigungsstelle im Boden ästhetisch abdeckt. Innenbohrung ø 42,4 mm, Flanschmaterialstärke 1,5 mm.

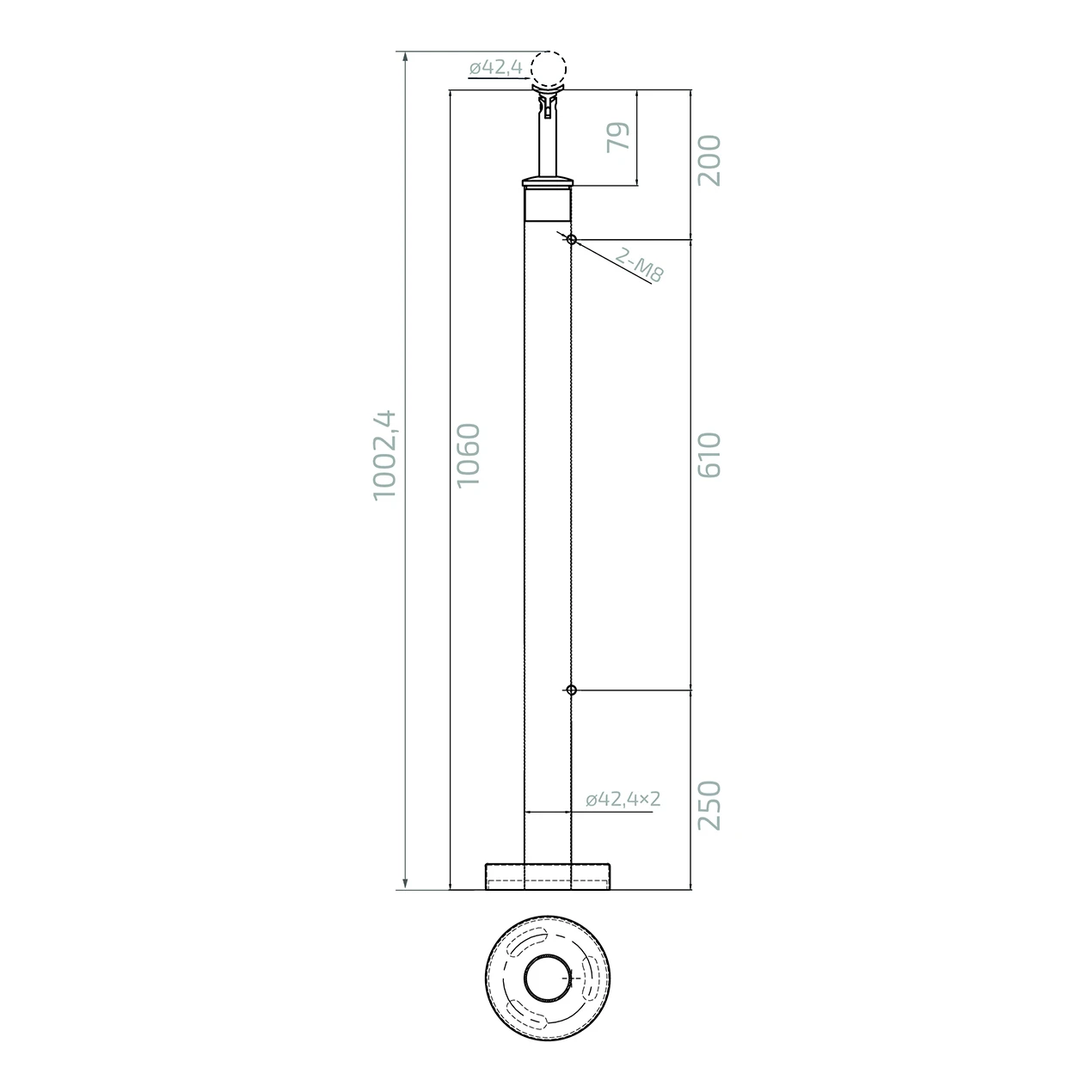

Technische Zeichnung des Balustradenpfostens mit vollständigen Montageabmessungen
Technische Zeichnung des Balustradenpfostens mit vollständigen Montageabmessungen

Montageabmessungen des Pfostens

  • Rohrdurchmesser: ø 42,4 × 2 mm
  • Pfostenrohrhöhe: 1060 mm
  • Höhe von Grundplatte zur Handlaufachse: 1002,4 mm
  • Handlaufhalterhöhe: 79 mm
  • Abstand oberer Halter – Pfostenoberkante: 200 mm
  • Halterabstand (Achse–Achse): 610 mm
  • Abstand unterer Halter – Grundplatte: 250 mm
  • Befestigungsbohrungen der Halter: 2× M8
  • Handlaufdurchmesser: ø 42,4 mm

Wichtiger Montagehinweis

Die im Lieferumfang enthaltenen Verbinder und Handlaufbefestigungen sind nicht dauerhaft befestigt. Es wird empfohlen, speziellen anaeroben Kleber für Edelstahl zu verwenden, um deren ordnungsgemäße Befestigung zu gewährleisten. Bei der Montage von Glas mit einer anderen Stärke als 8 mm sollten entsprechend dimensionierte Gummidichtungen beschafft werden.
