Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis / stk.: 0,06 € 0.06

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (0,05 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 500 Stück
Paket: 15000 Stück
Paket: 30000 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.75

Anbieter: -

Produktcode: PV-20

Einem Freund empfehlen

Beschreibung

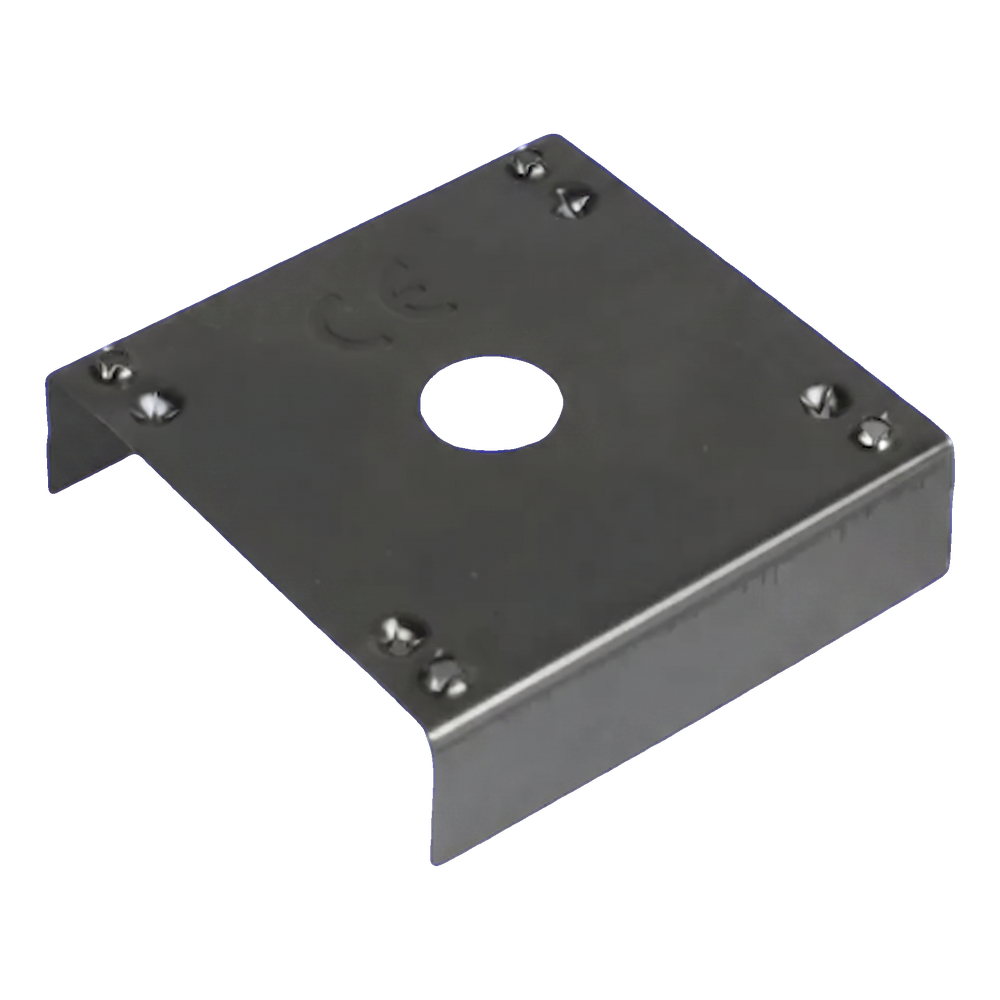

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Erdungsscheibe – Kontaktplatte 40×40 mm aus Edelstahl

Die Erdungsscheibe – Kontaktplatte ist ein unverzichtbares Element für Potentialausgleichsverbindungen in Photovoltaikanlagen. Sie gewährleistet galvanische Kontinuität zwischen den PV-Modulrahmen und der Montagekonstruktion und ermöglicht einen wirksamen Potentialausgleich. Acht scharfe, symmetrisch auf der Plattenoberfläche angeordnete kegelförmige Kontaktnoppen durchdringen die dünne eloxierte Aluminiumschicht, die die Panelrahmen bedeckt — eine Schicht, die als Isolator wirkt und keine elektrischen Ladungen leitet. Dadurch dringt die Scheibe direkt bis zur metallischen Aluminiumschicht vor und bildet eine stabile und dauerhafte elektrische Verbindung. Die Platte besteht aus Edelstahl 1.4301 (austenitische Güte A2/304), was eine außergewöhnliche Korrosionsbeständigkeit und einen langjährigen, ununterbrochenen Einsatz unter allen Witterungsbedingungen gewährleistet. Die Form eines offenen U-Profils mit zwei abgekanteten Flügeln erleichtert die Positionierung auf dem Montageprofil und stabilisiert das Element vor dem Anziehen der Schraube.

Warum sich der Einsatz von Kontaktplatten lohnt

Durchdringen die eloxierte Isolierschicht der Panelrahmen und gewährleisten sicheren elektrischen Kontakt

Edelstahl A2 (1.4301/304) — austenitisch, nichtmagnetisch, korrosionsbeständig unter allen Umgebungsbedingungen, auch in maritimer und industrieller Atmosphäre

Kompakte Abmessungen 40×40 mm — kompatibel mit gängigen PV-Montageprofilen

Die U-Profil-Form stabilisiert die Scheibe auf dem Profil — schnelle und sichere Montage ohne zusätzliche Positionierung

Geringes Gewicht (4 g) beeinträchtigt die Belastung der Konstruktion nicht

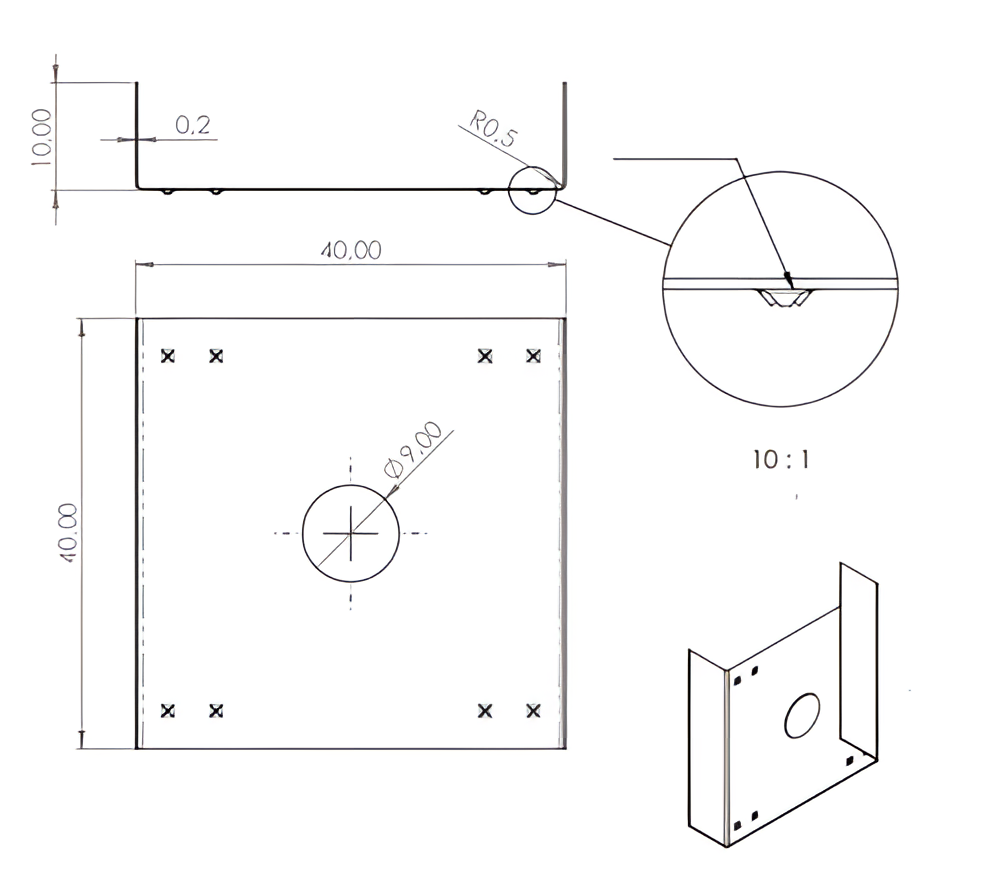

Technische Zeichnung der Erdungsscheibe 40×40 mm mit Abmessungen und Noppendetail

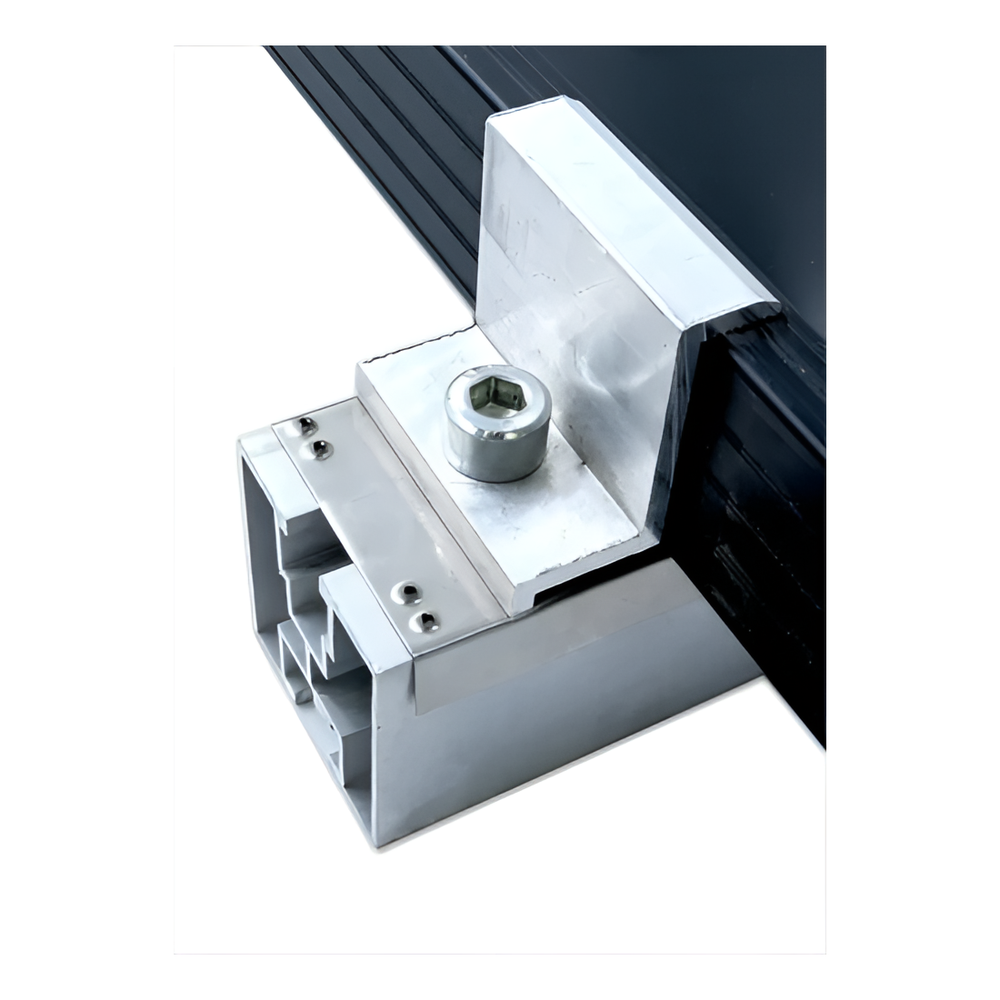

Erdungsscheibe montiert zwischen Klemme und Aluminiumprofil mit PV-Modulrahmen

Das Foto zeigt die Kontaktscheibe montiert zwischen Befestigungsklemme und Aluminiumprofil der PV-Konstruktion. Die Erdungsnoppen werden gegen den Rahmen des Photovoltaikmoduls gedrückt, durchdringen die eloxierte Schicht und gewährleisten den zuverlässigen galvanischen Kontakt, der für den korrekten Potentialausgleich in der Anlage erforderlich ist.

Video zur Vorstellung der Erdungsscheibe in einer Photovoltaikanlage

Video zur Anwendung der Kontaktplatte in PV-Potentialausgleichsverbindungen

Video zur Montage von Erdungselementen in einem Photovoltaiksystem

Technische Parameter

Elementtyp	Erdungsscheibe – Kontaktplatte
Durchmesser / Abmessung	40 × 40 mm
Höhe der Abkantung (Flügel)	10 mm
Durchmesser der Montagebohrung	Ø 9 mm
Dicke	0,2 mm
Anzahl der Erdungsnoppen	8
Noppenradius	R 0,5 mm

Material

Material	Edelstahl 1.4301 (A2 / Güte 304)
Korrosionsbeständigkeit	hoch — austenitischer, nichtmagnetischer Stahl mit Nickelzusatz

Montage und Anwendung

Montageart	Verschrauben durch die zentrale Bohrung Ø 9 mm auf dem Montageprofil
Kompatible Profile / Konstruktionen	Aluminium-PV-Montageprofile — Rahmen von Photovoltaikmodulen

Physikalische Eigenschaften

Gewicht	0,004 kg (4 g)
