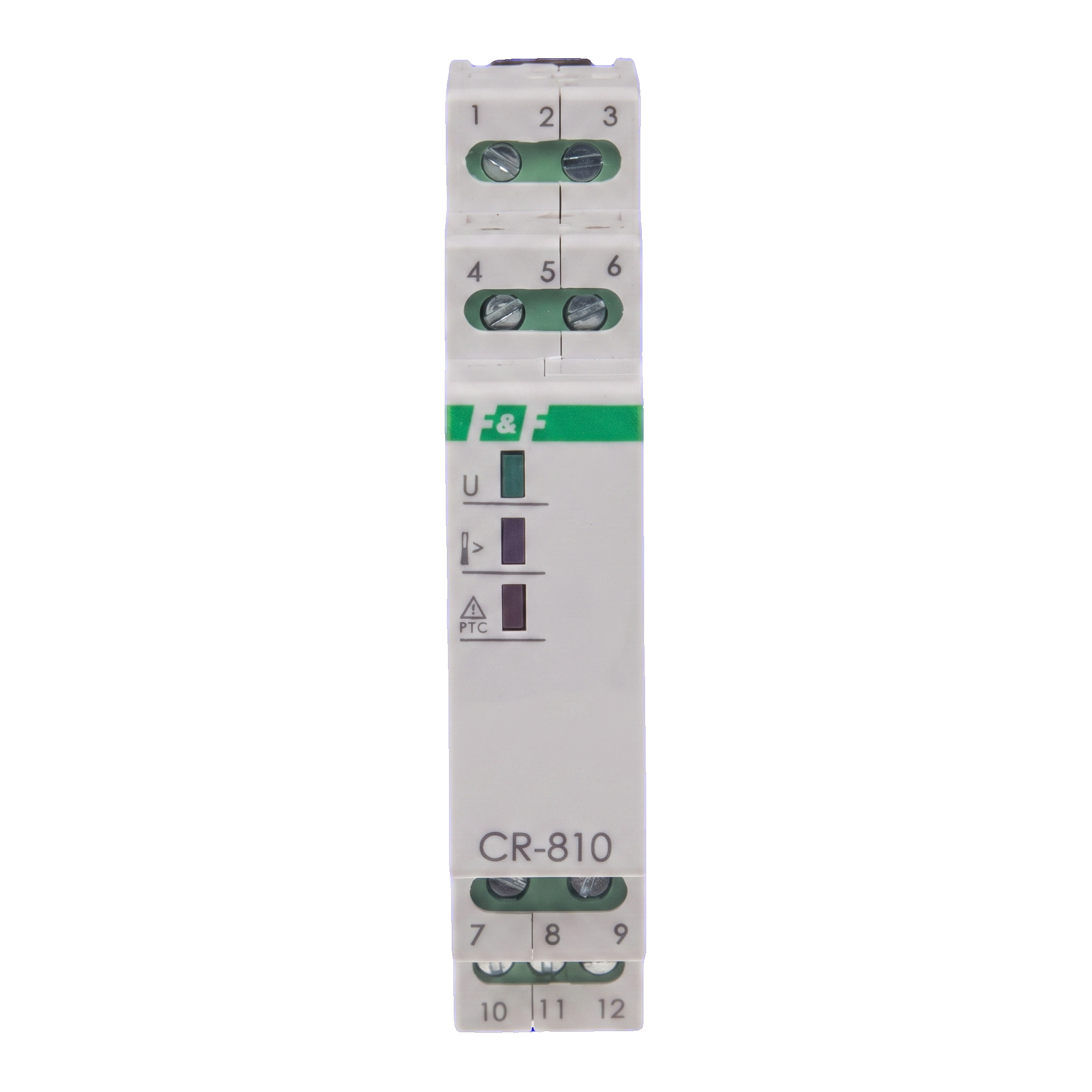

F&F CR-810DUO – Widerstandsrelais PTC zum thermischen Schutz von Motoren und Transformatoren
Feedback zum Produkt hinterlassen
Widerstandsrelais F&F CR-810DUO zum thermischen Schutz von Motoren und Transformatoren, kompatibel mit PTC-Fühlern (max. 6 Stück). Versorgung 24 V DC/230 V AC, Kontakt 1Ö/S, In 16 A. Montage auf DIN-Schiene, 1 Modul, IP20, Gewicht 0,074 kg.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Verpackungsoptionen
Produktcode:
Produkteigenschaften
[PIM] styczniki-i-przekazniki #98
- Gerätetyp Widerstandsrelais
- Nennstrom [A] 16A
- Kontaktkonfiguration 1NO/NC
- Spulenspannung [V] 230V AC
- Marke F&F FILIPOWSKI
Beschreibung
F&F CR-810DUO – Widerstandsrelais PTC zum thermischen Schutz von Motoren und Transformatoren

F&F CR-810DUO ist ein Widerstandsrelais, das für den thermischen Schutz von Elektromotoren, Transformatoren und anderen Geräten bestimmt ist, die einer Überhitzung ausgesetzt sind. Es arbeitet mit PTC-Fühlern zusammen – es können bis zu 6 Fühler gleichzeitig angeschlossen werden, was eine mehrpunktige Temperaturüberwachung in einem Stromkreis ermöglicht.
Das Gerät reagiert auf den plötzlichen Anstieg des Widerstands des PTC-Fühlers, der bei Überschreitung der zulässigen Temperatur der geschützten Bauteile auftritt. Das Ansprechen des Relais wird durch eine rote LED signalisiert, und der 1Ö/S-Ausgangskontakt ermöglicht das direkte Abschalten der Last oder die Weiterleitung eines Alarmsignals an die Steuerung.
Das Relais wird universell versorgt – mit einer Spannung von 24 V DC oder 230 V AC – wodurch es sowohl in Niederspannungssteuerkreisen als auch in Standard-Industrieverteilern eingesetzt werden kann. Die Konstruktion im 1-modulige Gehäuse für die DIN-Schiene gewährleistet eine kompakte Montage in Schaltschränken und elektrischen Verteilern.
Anwendungen
- Thermischer Schutz von Elektromotoren und Pumpen
- Schutz von Transformatoren vor Überhitzung der Wicklungen
- Temperaturüberwachung in Schaltschränken und Verteilern
- Thermischer Schutz von Industriegeräten mit PTC-Fühlern
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Hersteller | F&F |
| Modell | CR-810DUO |
| Funktion | Widerstandsrelais (thermisch, PTC) |
| Versorgungsspannung AC | 230 V |
| Versorgungsspannung DC | 24 V |
| Nennstrom (In) | 16 A |
| Kontaktart | 1Ö/S |
| Anzahl der Kontakte | 1 |
| Kontakttrennung | ja |
| Maximale Anzahl PTC-Fühler | 6 |
| Signalisierung | rote LED |
| Montage | DIN-Schiene |
| Breite (Module) | 1 Modul |
| Schutzart | IP20 |
| Gewicht | 0,074 kg |
| EAN | 5908312595519 |
Downloads
CR-810 DUO CE-Erklärung 2024
CR-810 DUO Handbuch
