Glashalter 8-10 mm 60x60x28 mm AISI 304 flaches System Satin

Zum Produkt-Feedback

Mittlere Seitenhalterung 60×60×28 mm aus Edelstahl AISI 304 in Satin-Ausführung, für Glas 8–10,38 mm, Montagebohrung Ø8,5 mm, Innensechskantschrauben A4-70.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 5,78 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] uchwyty-do-szkla #124

  • Material AISI 316
  • Oberfläche Satin
  • Montagesystem Flach
  • Glasstärke [mm] 8-10,38

Beschreibung

Glashalter 60×60×28 mittig – Edelstahl AISI 304, seitliche Befestigung

Glashalter mittig 60×60×28 mm mit seitlicher Befestigung — eine robuste Lösung zur Montage von Glasscheiben mit einer Stärke von 8–10,38 mm in Geländern, Trennwänden und Innenraumverkleidungen. Gefertigt aus Edelstahl AISI 304 mit Satinoberfläche, bietet er hohe Korrosionsbeständigkeit und eine elegante, moderne Optik.

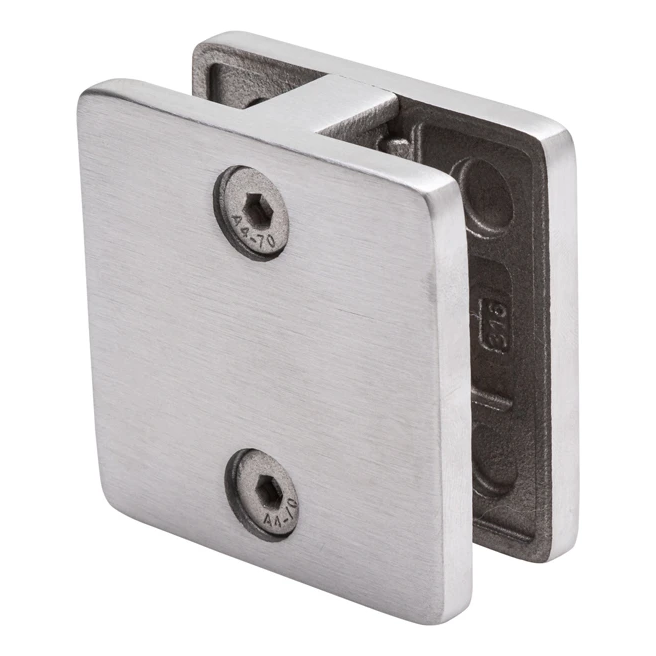

Glashalter 60×60×28 mm – Ansicht von der Seite der Inbusschrauben
Glashalter 60×60×28 mm – Ansicht von der Seite der Inbusschrauben

Der Halter ist für die seitliche Befestigung auf ebenen Flächen vorgesehen. Die Konstruktion besteht aus zwei Hälften, die die Scheibe klemmen und mit Inbusschrauben A4-70 zusammengezogen werden. Diese ermöglichen eine präzise Einstellung des Klemmdruck, ohne den gesamten Halter demontieren zu müssen. Die zentrale Montagebohrung gewährleistet eine sichere Befestigung an der Tragkonstruktion.

Anwendung und Einschränkungen

Der Halter ist in erster Linie für den Innenbereich vorgesehen. Bei Außengeländern ist der Einsatz zusätzlicher Stützhalterungen für die Scheibe erforderlich, oder es muss ein Halter der Serie K2 verwendet werden, der über eine integrierte Sicherung gegen das Herausrutschen der Scheibe verfügt.

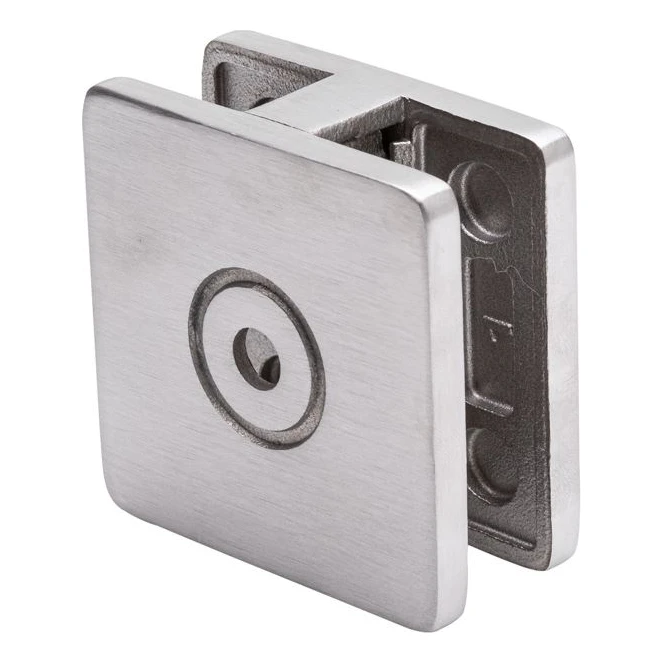

Glashalter 60×60×28 mm – Ansicht von der Seite der Montagebohrung
Glashalter 60×60×28 mm – Ansicht von der Seite der Montagebohrung

Abmessungen und technische Parameter

  • Außenabmessungen (L × H × T): 60 × 60 × 28 mm
  • Glasspalt (a): 23 mm
  • Glasstärke: 8–10,38 mm
  • Durchmesser der Montagebohrung: Ø 8,5 mm
  • Senkungsdurchmesser: Ø 16 mm / Ø 20 mm
  • Material: Edelstahl AISI 304
  • Schrauben: Inbus A4-70 (säurebeständig)
  • Oberfläche: Satiniert
  • Verwendung: ebene Fläche
  • Befestigungsart: seitlich, mittig
  • Gewicht: 0,33 kg
  • Volumen: 56,7 cm³

Maßzeichnungen

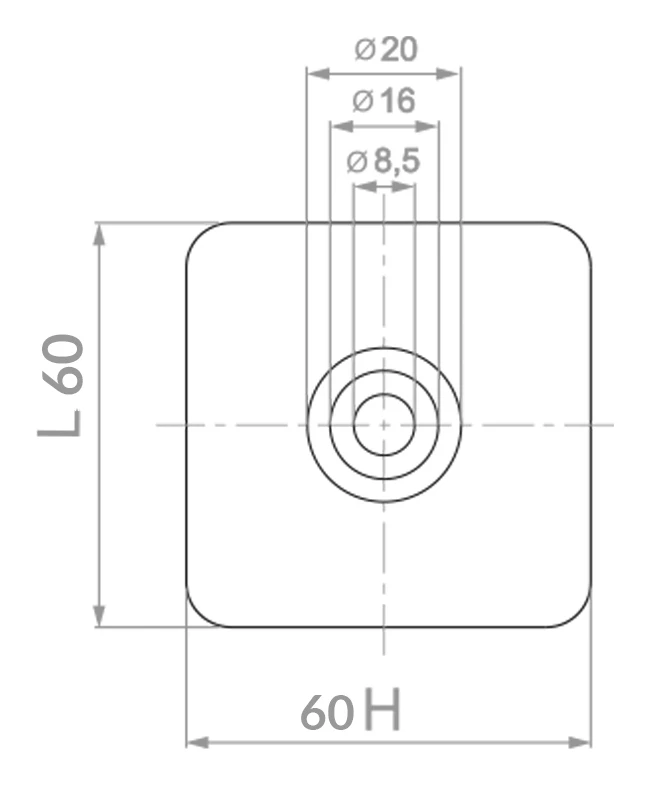

Maßzeichnung des Glashalters – Vorderansicht, Abmessungen 60×60 mm, Bohrungen Ø8,5/Ø16/Ø20
Maßzeichnung des Glashalters – Vorderansicht, Abmessungen 60×60 mm, Bohrungen Ø8,5/Ø16/Ø20

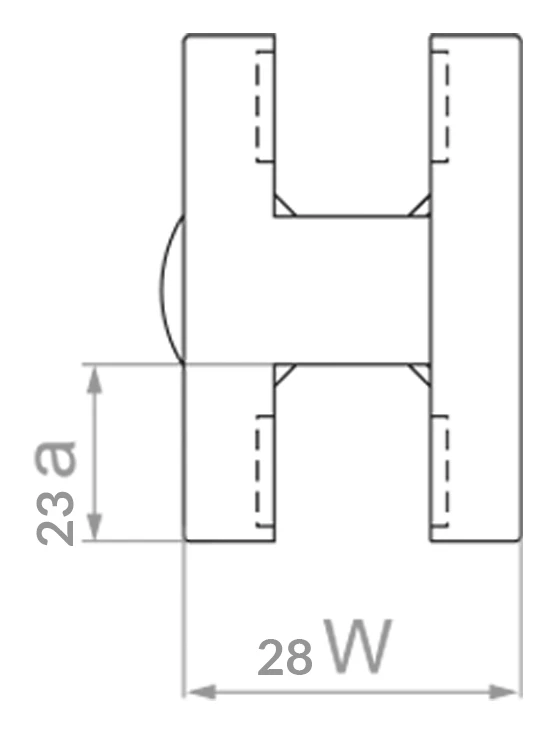

Maßzeichnung des Glashalters – Seitenansicht, Breite 28 mm, Glasspalt 23 mm
Maßzeichnung des Glashalters – Seitenansicht, Breite 28 mm, Glasspalt 23 mm

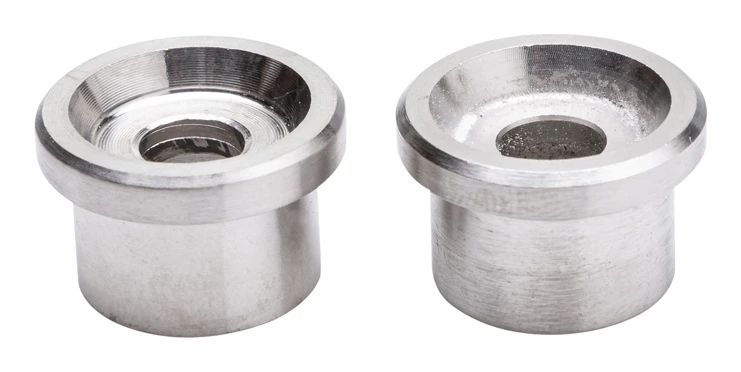

Distanzhülsen aus Edelstahl, im Lieferumfang des Halters enthalten
Distanzhülsen aus Edelstahl, im Lieferumfang des Halters enthalten

Gummidichtungen — unverzichtbares Zubehör

Für die fachgerechte Montage des Halters sind zwei Sätze spezieller Gummidichtungen erforderlich, die entsprechend der Stärke der zu montierenden Glasscheibe ausgewählt werden müssen. Die Dichtungen schützen die Scheibe vor direktem Kontakt mit dem Stahl, eliminieren das Risiko von Rissen und gewährleisten eine gleichmäßige Klemmkraft. Die Dichtungen sind als separates Zubehör erhältlich — bitte bei der Bestellung des Halters nicht vergessen.

Montagepläne

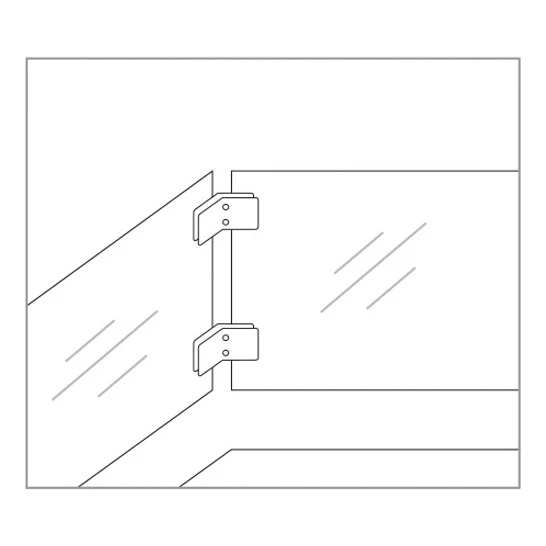

Montageplan des Glashalters – seitliche Befestigung an einer Ecke
Montageplan des Glashalters – seitliche Befestigung an einer Ecke

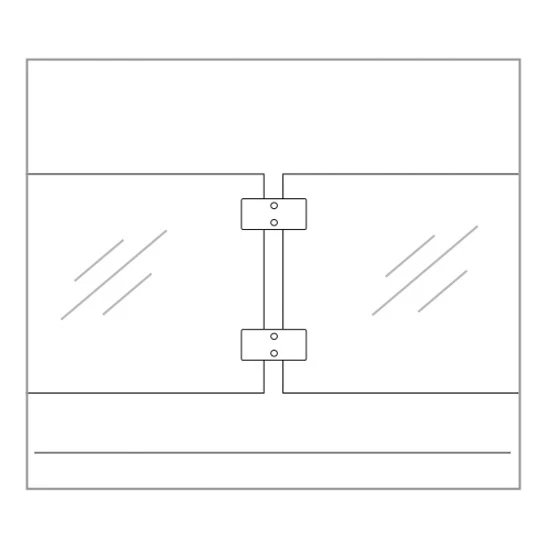

Montageplan des Glashalters – seitliche Befestigung auf einer ebenen Fläche
Montageplan des Glashalters – seitliche Befestigung auf einer ebenen Fläche

Die obigen Pläne zeigen typische Anwendungen des Halters: Montage an einer Wandkante (Ecke) sowie Montage auf einer ebenen Seitenfläche. In beiden Fällen gewährleistet der Halter eine stabile Unterstützung der Glasscheibe bei gleichzeitig ästhetischer, minimalistischer Optik.
