Glasvordach-System M12. 3-teilig, für Zugstange fi 12mm, Glas 8-17,52mm (aisi304, universal, Satin)
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Glasvordach-System 3-teilig M12 – Edelstahl AISI 304, Satin
3-teiliges Montagesystem für Glasvordächer, geeignet für die professionelle Installation von Glasdächern mit einer Glasstärke von 8 bis 17,52 mm. Der Verbinderset aus Edelstahl AISI 304 in Satin-Finish gewährleistet eine dauerhafte, ästhetische und sichere Befestigung von Glasvordächern an Wohn- und öffentlichen Gebäuden.

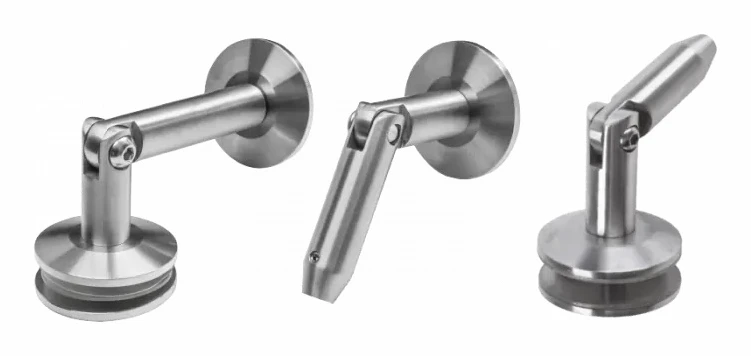

Das Set besteht aus drei präzise gefertigten Verbindern, die ein vollständiges Befestigungssystem für Glasvordächer mit Abspannung bilden. Das Glas liegt nicht direkt an den Haltern an – die im Set enthaltenen Druckgummis schützen die Glasscheiben und stabilisieren sie gleichzeitig in der richtigen Position. Die universelle Konstruktion ermöglicht die Montage an verschiedenen Gebäudetypen. Bei dickerer Dämmung an der Fassade kann eine zusätzliche Montageplatte verwendet werden, was das System besonders flexibel macht.

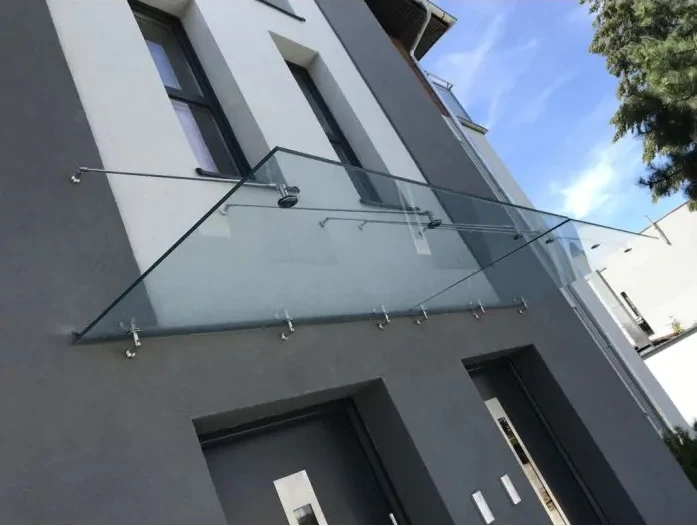

Glasvordächer erfüllen eine doppelte Funktion – sie schützen vor Niederschlägen und verleihen der Fassade eine leichte, architektonische Wirkung. Das System mit Abspannungen sorgt für Konstruktionssteifigkeit bei gleichzeitig minimalistischer Optik, ideal für moderne Gebäude.

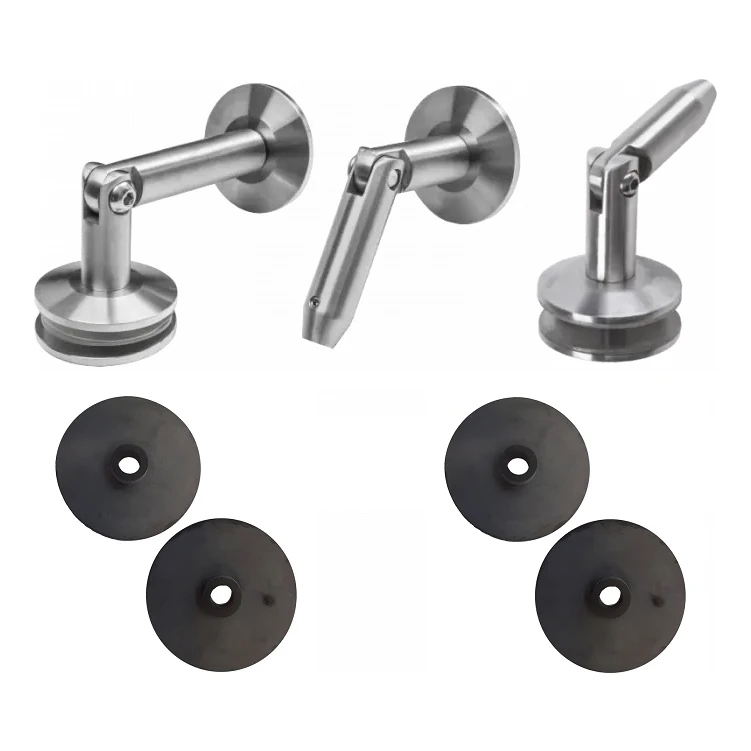

Lieferumfang
- Verbinder Wand–Glas mit vollständigem Druckgummi-Set
- Verbinder Glas–Abspannung M12 mit vollständigem Druckgummi-Set
- Verbinder Abspannung M12–Wand
Das Set enthält nicht: Glasscheiben, Abspannstäbe oder andere oben nicht genannte Elemente. Die Abspannung mit M12-Gewinde (Edelstahlstab) ist separat zu wählen – verfügbare Längen: 1 m, 1,2 m und 1,5 m. Die Abspannung wird in der Fassade befestigt und anschließend auf die optimale Position des Glasvordachs gespannt, um dessen Stabilität zu gewährleisten.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Oberflächenfinish: Satin
- Abspanngewinde: M12
- Gewinde der Wand- und Glasschrauben: M10
- Glasstärke: 8–17,52 mm
- Länge (L): 130 mm
- Gewicht des Sets: 1,6 kg
- Bohrungsdurchmesser im Glas: Ø18 mm
- Montagewinkel der Abspannung: 95°
- EAN: 5901289674263
Bemaßung und Montageschema
Die korrekte Anordnung der Bohrungen in der Glasscheibe ist entscheidend für die Stabilität und Sicherheit der Konstruktion. Die nachfolgenden Schemata zeigen die empfohlene Anordnung der Befestigungspunkte sowie die maximal zulässigen Glasabmessungen.

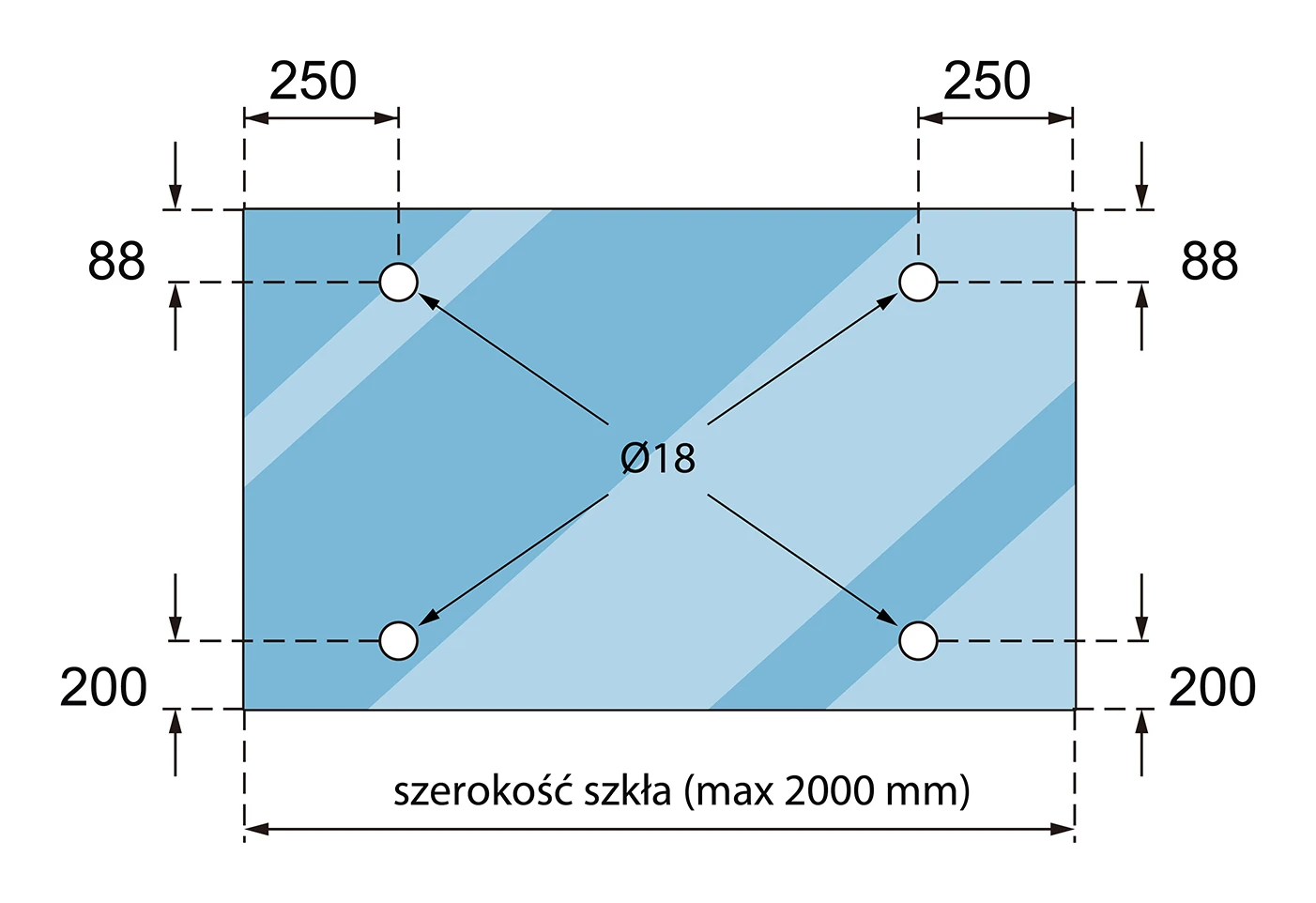

Empfohlene Bohrungsabstände im Glas:
- Maximale Glasbreite: 2000 mm
- Maximale Glastiefe (Ausladung): 1500 mm
- Abstand der Bohrungen von den Seitenkanten: 250 mm
- Abstand der oberen Bohrungen von der Oberkante: 88 mm
- Abstand der unteren Bohrungen von der Unterkante: 200 mm
- Bohrungsdurchmesser: Ø18 mm

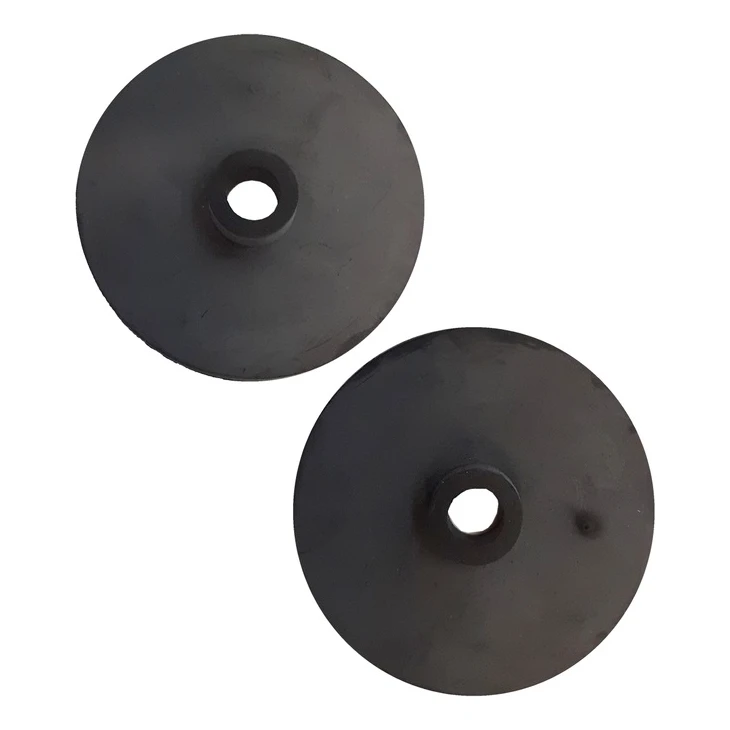

Druckgummis schützen die Glasscheiben vor direktem Kontakt mit den Metallteilen der Verbinder, eliminieren das Risiko von Rissen und gewährleisten einen stabilen Halt der Scheibe. Ein vollständiges Gummi-Set liegt jedem Verbinder bei, der mit dem Glas in Berührung kommt.
Aufgrund des hohen Schwierigkeitsgrades bei der Montage von Glasvordächern wird empfohlen, die Installationsarbeiten einem qualifizierten Montageteam zu übertragen, das über Erfahrung mit Sicherheitsglas und Abspannsystemen verfügt.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Glasstärke [mm] | 8-17,52 |
| Material | AISI 304 |
| Oberfläche | Satin |
