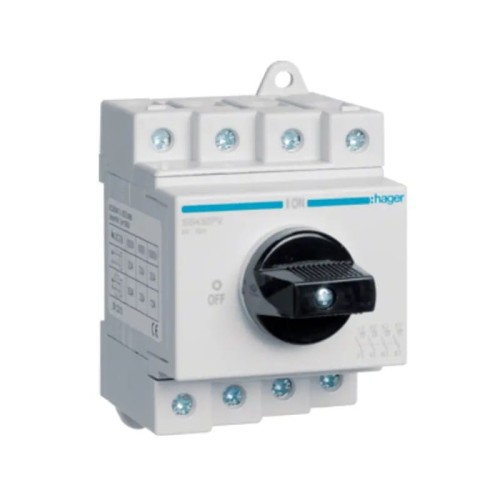

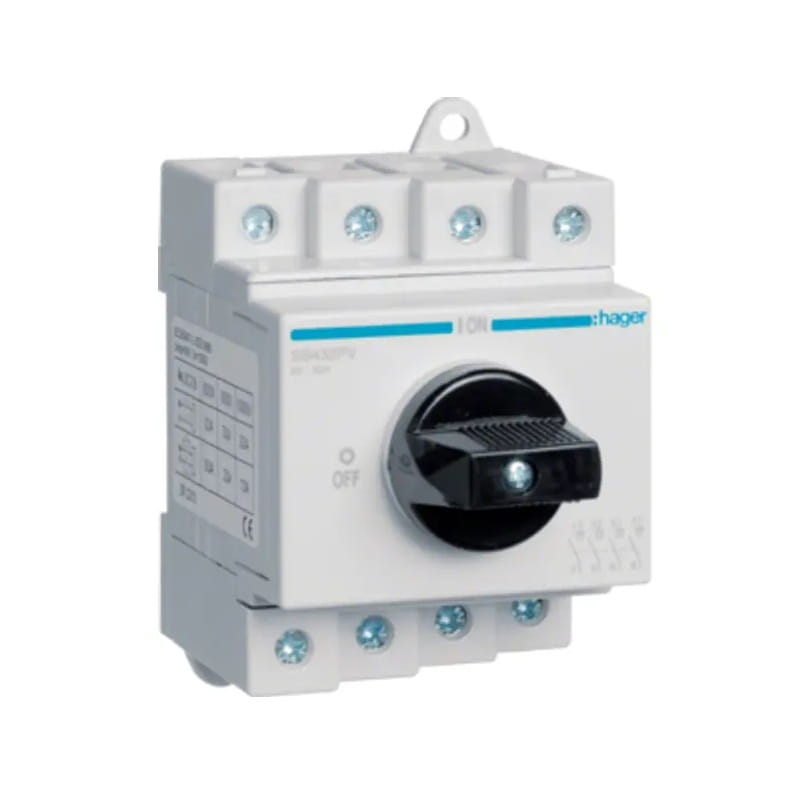

Hager DC-Trennschalter 3-phasig 4P 32A 1000V
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Hager DC-Trennschalter 3-phasig 4P 32A 1000V
DC-Trennschalter 3-phasig 4P 32A 1000V SB432PV HAGER wird häufig als FR-Trennschalter bezeichnet und findet sowohl in Wohn- als auch in Industrieverteilungen breite Anwendung.
Seine Hauptfunktion besteht darin, alle Stromkreise zu trennen und als Hauptschalter zu fungieren. Der Trennschalter wird in nahezu jedem Sicherungskasten eingesetzt und dient als Hauptstromschalter sowohl in Notfallsituationen als auch bei routinemäßigen Wartungsarbeiten, wodurch eine dauerhafte Trennung der Installation von der Stromversorgung ermöglicht wird.
Der Schalter wird über einen ON/OFF-Drehknopf bedient und verfügt über ein Sichtfenster, das durch Farben (grün/rot) den Betriebszustand des Geräts anzeigt, was den Benutzern die Kontrolle über die ordnungsgemäße Funktion erleichtert.
Konstruktion
| Parameter | Wert |
|---|---|
| Polzahl | 4 P |
| Bauform | gemäß DIN EN 50173-1:2011-09 |
Funktionen
| Parameter | Wert |
|---|---|
| Wendeschalter | Nein |
| Als Hauptschalter | Nein |
| Als NOT-AUS-Einrichtung | Nein |
| Als Sicherheitsschalter | Ja |
| Als Wartungs-/Reparaturschalter | Ja |
Konfiguration
| Parameter | Wert |
|---|---|
| Anzahl der Module | 3/5 |
Bedien- und Anzeigeelemente
| Parameter | Wert |
|---|---|
| Integrierter Motorantrieb | Nein |
Spannung
| Parameter | Wert |
|---|---|
| Nenn-Isolationsspannung Ui | 1000 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 8000 V |
| Nenn-Betriebsspannung Un (DC) | 1000 V |
Strom
| Parameter | Wert |
|---|---|
| Nennstrom In | 32 A |
| Zulässige Belastung DC21 Kategorie A | 32 A |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 72 mm |
| Produkthöhe | 85 mm |
Leistung
| Parameter | Wert |
|---|---|
| Gesamtverlustleistung bei Nennstrom | 6,9 W |
| Verlustleistung pro Pol bei Nennstrom | 1,7 W |
Haltbarkeit
| Parameter | Wert |
|---|---|
| Mechanische Lebensdauer (Anzahl der Zyklen) | 10000 |
Abdeckung / Tür / Oberteil
| Parameter | Wert |
|---|---|
| Abschließbar | Nein |
Installation / Montage
| Parameter | Wert |
|---|---|
| Geeignet für zentrale Frontmontage | Nein |
| Geeignet für Frontmontage | Nein |
| Geeignet für Bodenmontage | Nein |
Ausstattung
| Parameter | Wert |
|---|---|
| Anzahl zusätzlicher NC-Kontakte | 0 |
| Anzahl zusätzlicher NO-Kontakte | 0 |
| Anzahl zusätzlicher Wechselkontakte | 0 |
| Anzahl NC-Kontakte | 0 |
| Anzahl NO-Kontakte | 4 |
| Anzahl NO/NC-Kontakte | 0 |
| Optionaler Motorantrieb | Nein |
| Zusätzliches Zubehör | Nein |
Norm
| Parameter | Wert |
|---|---|
| Norm | IEC 60947-3 ; VDE 0660 |
| Europäische WEEE-Richtlinie | betrifft |
Sicherheit
| Parameter | Wert |
|---|---|
| Schutzart | IP20 |
Einsatzbedingungen
| Parameter | Wert |
|---|---|
| Betriebstemperatur | -40…65 °C |
| Verschmutzungsgrad gemäß IEC 60664 / IEC 60947-2 | 3 |
| Lager-/Transporttemperatur | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Anwendung | DC (Photovoltaik) |
| Trennschaltertyp | Trennschalter |
| Nennstrom [A] | 32A |
| Polzahl | 4P |
| Nennspannung [V] | 1000V DC |
| Marke | HAGER |
