Hager Leitungsschutzschalter B 10A 1P 6kA
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

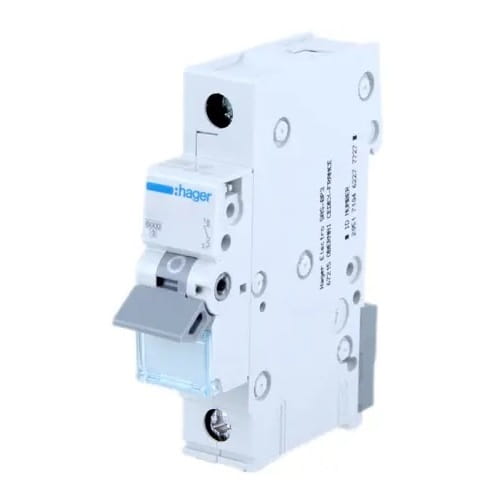

Hager Leitungsschutzschalter B 10A 1P 6kA
Der Leitungsschutzschalter MCB B 10A 1P 6kA MBN110E von Hager, auch als Installationsschutzschalter bekannt, spielt eine entscheidende Rolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN110E schützt vor den Folgen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis 6kA. Es zeichnet sich durch verzögertes Auslösen aus und bietet effektiven Schutz für Geräte, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme aufweisen.
Aufbau des Schutzschalters MBN110E:
- 1 - Schalthebel
- 2 - Verriegelung
- 3 - Festkontakt und Bewegkontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
Konstruktion
| Parameter | Wert |
|---|---|
| Anzahl der geschützten Pole | 1 |
| Polzahl | 1 P |
| Typ des Leitungsschutzschalters | B |
Elektrische Eigenschaften
| Parameter | Wert |
|---|---|
| Nennausschaltvermögen Icn | 6 kA |
| Nennbetriebsspannung Ue | 230/400 V |
| Nennfrequenz | 50/60 Hz |
| Art der Versorgungsspannung | AC |
Spannung
| Parameter | Wert |
|---|---|
| Nenn-Isolationsspannung Ui | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4000 V |
Strom
| Parameter | Wert |
|---|---|
| Nennstrom | 10A |
| Nennausschaltvermögen bei 230 V 50 Hz | 6 kA |
| Nenn-Betriebskurzschlussstrom Ics | 6 kA |
Leistung
| Parameter | Wert |
|---|---|
| Maximaler Leistungsverlust pro Pol gemäß Norm | 3 W |
| Gesamtleistungsverlust bei Nennstrom | 2,75 W |
| Leistungsverlust pro Pol bei Nennstrom | 2,75 W |
Lebensdauer
| Parameter | Wert |
|---|---|
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 70 mm |
| Produkthöhe | 83 mm |
| Produktbreite | 17,5 mm |
Installation / Montage
| Parameter | Wert |
|---|---|
| Anzugsdrehmoment | 2,8Nm |
Anschluss
| Parameter | Wert |
|---|---|
| Anschlussart | mit Schraube |
| Klemmenkapazität Eingang/Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmenkapazität Eingang/Ausgang für flexible Leiter (Litze) | 1/16 mm² |
Sicherheit
| Parameter | Wert |
|---|---|
| Norm | EN 60898-1 |
| Schutzart | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 10A |
| Polzahl | 1P |
