Hager Leitungsschutzschalter B 16A 1P 6kA
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

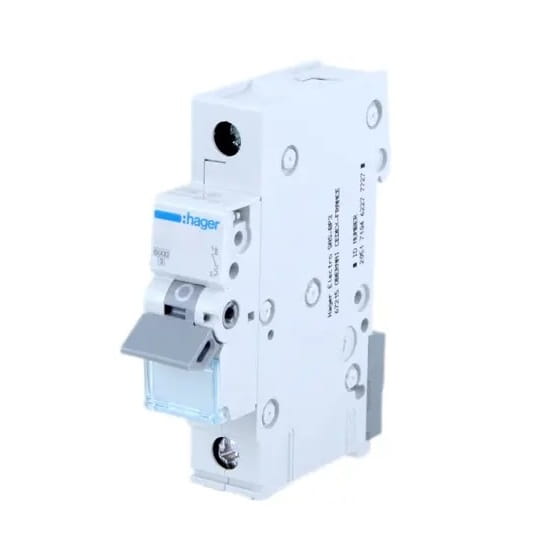

Hager Leitungsschutzschalter B 16A 1P 6kA
Der Leitungsschutzschalter MCB B 16A 1P 6kA MBN116E von Hager, auch als Installationsschutzschalter bekannt, spielt eine entscheidende Rolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN116E schützt vor den Auswirkungen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis zu 6kA. Es zeichnet sich durch verzögertes Auslösen (3-5-fache des Auslösestroms) aus und bietet effektiven Schutz für Geräte, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme haben.
Aufbau des Schutzschalters MBN116E:
- 1 - Antriebshebel
- 2 - Schloss
- 3 - Festkontakt und beweglicher Kontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
Spezifikation
| Parameter | Wert |
|---|---|
| Bemessungsstrom In | 16 A |
| Typ des Leitungsschutzschalters | B |
| Bemesstes Kurzschluss-Schaltvermögen Icn | 6 kA |
| Polzahl | 1 P |
| Anzahl der Module | 1 |
| Bemessungsbetriebsspannung Ue (AC) | 230/400 V |
| Bemessungsisolierspannung Ui | 500 V |
| Bemessungsfrequenz | 50/60 Hz |
| Anschlussart | mit Schraube |
| Anzugsdrehmoment | 2,8Nm |
| Gesamtverlustleistung bei Bemessungsstrom | 2,44 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 |
| Betriebstemperatur | -25 bis 60 °C |
| Lagertemperatur | -25 bis 80 °C |
| Produkthöhe | 83 mm |
| Produktbreite | 17,5 mm |
| Produkttiefe | 70 mm |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 16A |
| Polzahl | 1P |
