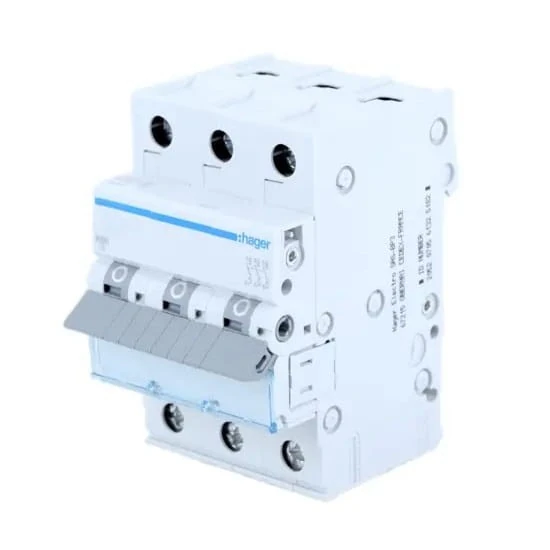

Hager Leitungsschutzschalter B 16A 3P 6kA
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Hager Leitungsschutzschalter B 16A 3P 6kA
Der Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle im elektrischen System, indem er den Stromkreis durch automatische Abschaltung schützt, wenn der Strom im Stromkreis die zulässigen sicheren Werte überschreitet.
Dieses Gerät schützt die Installation effektiv vor Überstrom durch Überlastung und Kurzschluss und gewährleistet eine sichere Nutzung bis zu einem Niveau von 6kA. Das Modell MBN316E mit Charakteristik Typ B verfügt über eine verzögerte Auslösung, wodurch es besonders geeignet ist zum Schutz von Geräten, die nicht anfällig für thermische Überlastung sind und niedrige Anlaufströme erzeugen.
- AUFBAU DES SCHUTZSCHALTERS
- Schaltgriff
- Verriegelung
- Festkontakt und Bewegkontakt
- Anschlussklemmen
- Thermobimetall-Auslöser (Überlastauslöser)
- Einstellschraube
- Elektromagnetischer Auslöser (Kurzschlussauslöser)
- Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E HAGER |
| Anzahl geschützter Pole | 3 |
| Polzahl | 3 P |
| Typ des Leitungsschutzschalters | B |
| Bemesstes Kurzschluss-Schaltvermögen Icn | 6 kA |
| Bemessungs-Betriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
| Bemesstes Kurzschluss-Ausschaltvermögen 230 V 50 Hz | 6 kA |
| Bemesstes Betriebskurzschluss-Ausschaltvermögen Ics | 6 kA |
| Maximale Verlustleistung pro Pol gemäß Norm | 3,5 W |
| Gesamtverlustleistung bei Bemessungsstrom | 8,2 W |
| Verlustleistung pro Pol bei Bemessungsstrom | 2,8 W |
| Elektrische Lebensdauer (Anzahl Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang / Ausgang für starren Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang / Ausgang für flexiblen Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Verpackungsgewicht | 0,305 kg |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 16A |
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
