Huawei PV-Leistungsoptimierer SAFE DC 450W – MC4-Steckverbinder, IP68
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

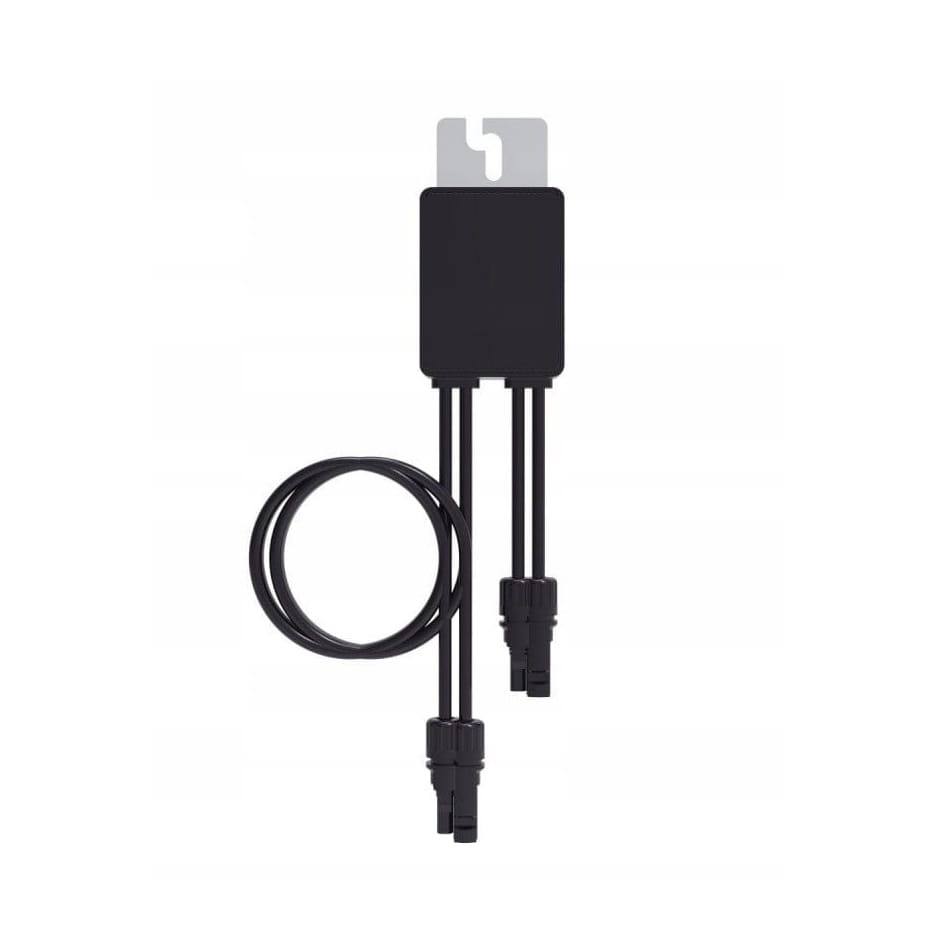

Huawei PV-Leistungsoptimierer SAFE DC 450W – MC4-Steckverbinder, IP68
Huawei PV-Optimierer SAFE DC 450W ist ein Gerät, das auf der Rückseite von Photovoltaikmodulen montiert wird und dazu entwickelt wurde, Leistungsverluste durch teilweise Verschattung, Verschmutzung der Module oder deren ungünstige Ausrichtung innerhalb der Anlage auszugleichen. Der Optimierer arbeitet auf Ebene des einzelnen PV-Moduls – er überwacht dessen Punkt maximaler Leistung (MPPT) und passt die Eingangsspannung automatisch auf den optimalen Wert an. Dadurch mindern betroffene Module nicht die Leistung der gesamten Modulkette, und der Wirkungsgrad der Anlage kann um bis zu 30 % steigen. Das Gerät ist mit der Technologie SAFE DC ausgestattet, die nach Abschaltung des Wechselrichters die Ausgangsspannung auf 0 V reduziert, was die Sicherheit von Servicetechnikern und Rettungskräften erheblich erhöht. Das kompakte Gehäuse mit Abmessungen von nur 75 × 140 × 28 mm und einem Gewicht von 0,6 kg sowie der Schutzart IP68 ermöglicht die Montage auch unter anspruchsvollen Witterungsbedingungen. Die Kommunikation mit dem Wechselrichter erfolgt über den MBUS-Bus, und die MC4-Steckverbinder am Ein- und Ausgang gewährleisten eine schnelle, werkzeuglose Verbindung mit der Anlagenverkabelung.
Wesentliche Vorteile für den Installateur
- Individuelle MPPT-Optimierung jedes Moduls ermöglicht eine hohe Effizienz der Modulkette auch bei teilweiser Verschattung
- SAFE DC-Technologie setzt die Ausgangsspannung nach Abschaltung des Wechselrichters auf null und erhöht so die Sicherheit bei Servicearbeiten und in Notfällen
- Kompakte, leichte Bauweise mit Schutzklasse IP68 ermöglicht die Montage direkt am Modulrahmen unter allen Witterungsbedingungen
- MC4-Steckverbinder am Ein- und Ausgang beschleunigen die Installation ohne zusätzliche Adapter
- MBUS-Kommunikation mit dem Huawei-Wechselrichter ermöglicht ein Monitoring auf Ebene des einzelnen Panels
Technische Spezifikation
| Eingang | |
|---|---|
| Nennleistung Eingang DC | 450 W |
| Maximale Eingangsspannung | 80 V |
| MPPT-Arbeitsspannungsbereich | 10 – 80 V |
| Maximaler Kurzschlussstrom (Isc) | 14,5 A |
| Maximaler Wirkungsgrad | 99,5% |
| Gewichteter Wirkungsgrad | 99,0% |
| Überspannungskategorie | II |
| Ausgang | |
| Maximale Ausgangsspannung | 80 V |
| Maximaler Ausgangsstrom | 15 A |
| Ausgangsüberbrückung | Ja |
| Ausgangsspannung bei abgeschaltetem Wechselrichter | 0 V |
| Ausgangswiderstand bei abgeschaltetem Wechselrichter | 1k Ohm ±10% |
| Kommunikation | |
| Kommunikationsmethode | MBUS |
| Normenkonformität | |
| Sicherheit | IEC62109-1 (Sicherheitsklasse II) |
| RoHS | Ja |
| Mechanische Daten | |
| Abmessungen (B × L × H) | 75 × 140 × 28 mm |
| Gewicht | 0,6 kg |
| Montageteile | Montagehalterung für Rahmen / L-förmige Schraube |
| Eingangssteckverbinder | MC4 |
| Länge des Eingangskabels | 0,15 m |
| Ausgangssteckverbinder | MC4 |
| Länge des Ausgangskabels | 1,3 m |
| Betriebstemperatur | –40°C … +85°C |
| Schutzart | IP68 |
Dateien zum Herunterladen:
