Kozza – Axialbefestigung für runden Aluminiumhandlauf ø 40 mm, eloxiert matt

Zum Produkt-Feedback

Axialbefestigung Kozza für Aluminiumhandlauf ø 40 mm, Aluminium eloxiert matt. Außendurchmesser 82 mm, Höhe 17,21 mm, Innenbohrung ø 50 mm. Seitlicher Ausschnitt 20 mm, 3 Montagelöcher ø 6,9 mm. Gewicht 0,04 kg. Für Glasgeländer.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 4,94 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] balustrady-caloszklane #128

  • Material Aluminium

Beschreibung

Kozza – Axialbefestigung für runden Aluminiumhandlauf ø 40 mm, eloxiert matt

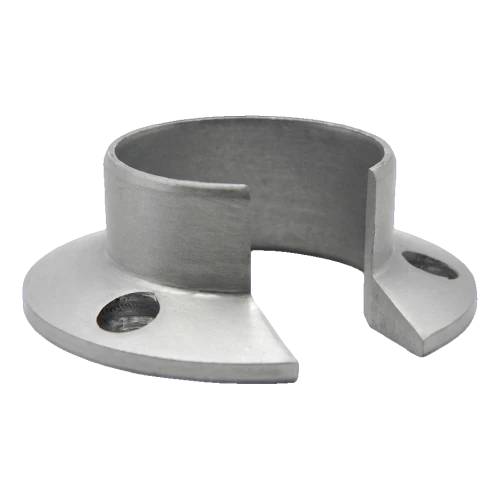

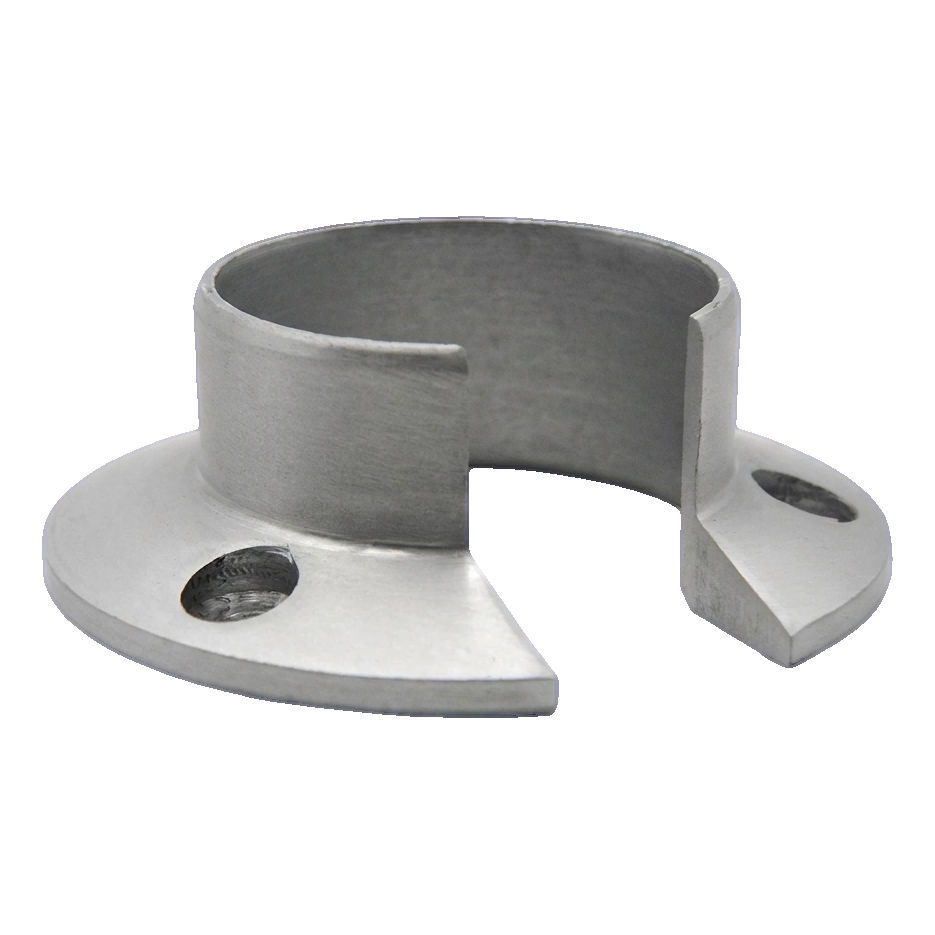

Axialbefestigung Kozza für Aluminiumhandlauf ø 40 mm – perspektivische Ansicht
Axialbefestigung Kozza für Aluminiumhandlauf ø 40 mm – perspektivische Ansicht

Die Axialbefestigung Kozza für runden Aluminiumhandlauf ø 40 mm ist ein präzises Montageelement für Glasgeländer-Systeme. Aus Aluminium gefertigt und mit matter Eloxierung veredelt, gewährleistet sie eine ästhetische und dauerhafte Verbindung des Handlaufs mit der Geländerkonstruktion. Die offene Konstruktion mit seitlichem Ausschnitt erleichtert das Aufschieben auf den Handlauf und verkürzt die Montagezeit am Objekt.

Dank kompakter Abmessungen und einem Gewicht von nur 0,04 kg belastet das Element die Konstruktion nicht und gewährleistet gleichzeitig eine stabile Axialbefestigung. Drei Montagelöcher mit Senkungen für Schraubköpfe ermöglichen eine sichere und gleichmäßige Befestigung am Untergrund.

Produktbilder

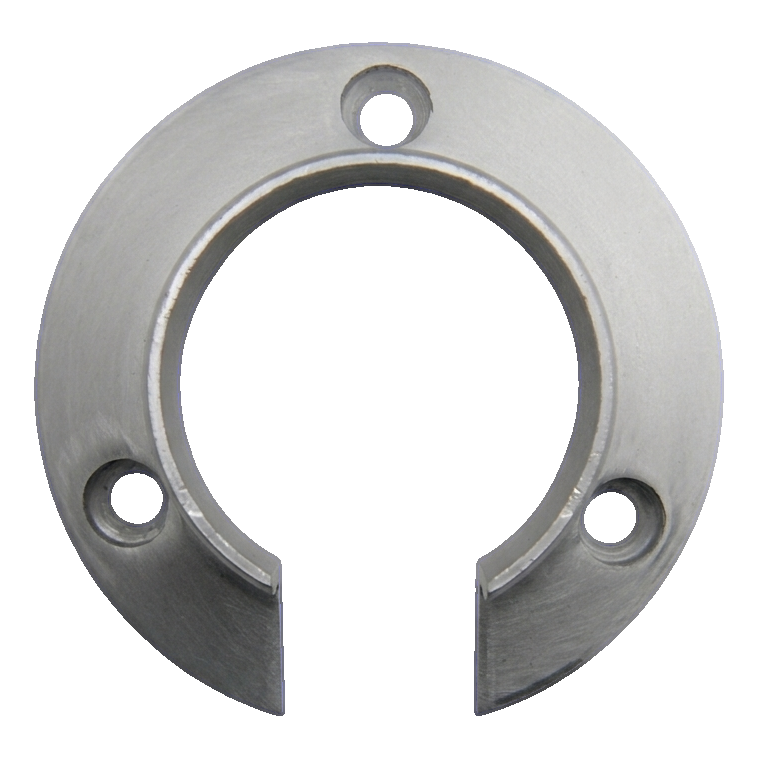

Axialbefestigung Kozza – Frontansicht, Flansch mit Montagelöchern
Axialbefestigung Kozza – Frontansicht, Flansch mit Montagelöchern

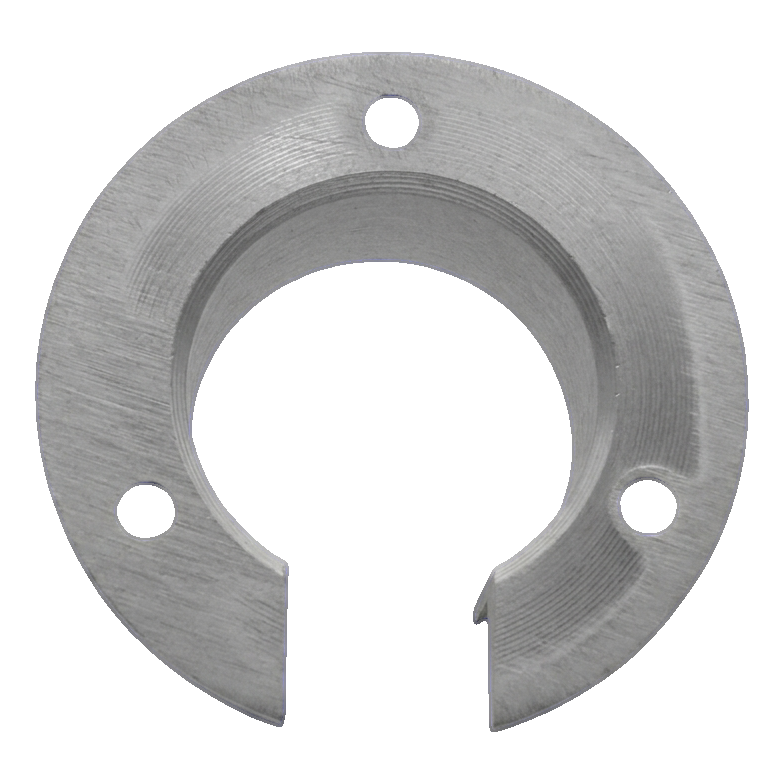

Axialbefestigung Kozza – Rückansicht mit sichtbarem Innenflansch
Axialbefestigung Kozza – Rückansicht mit sichtbarem Innenflansch

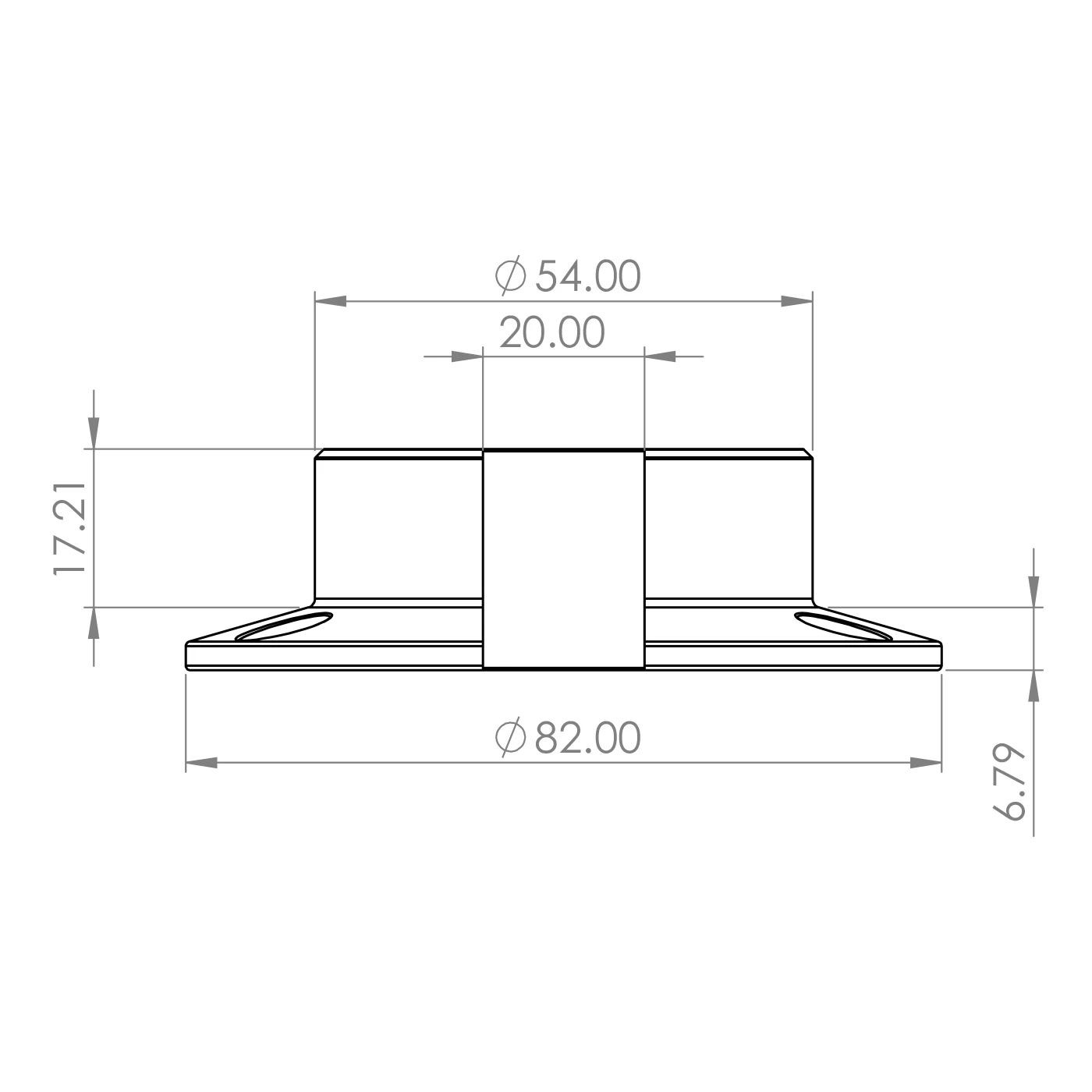

Technische Zeichnung Axialbefestigung Kozza – Seitenansicht mit Abmessungen
Technische Zeichnung Axialbefestigung Kozza – Seitenansicht mit Abmessungen

Abmessungen und technische Spezifikation

  • Hersteller: Kozza
  • Bestimmung: für runden Aluminiumhandlauf ø 40 mm
  • Material: Aluminium
  • Oberfläche: matt eloxiert
  • Außendurchmesser Grundplatte (Flansch): 82 mm
  • Außendurchmesser oberer Teil: 54 mm
  • Innendurchmesser: 50 mm
  • Breite seitlicher Ausschnitt: 20 mm
  • Gesamthöhe: 17,21 mm
  • Dicke Grundplatte (Montageflansch): 6,79 mm
  • Montagelöcher: 3 Stk. mit Durchmesser 6,9 mm und Senkungen ø 10 mm
  • Gewicht: 0,04 kg
  • EAN: 5903313207683

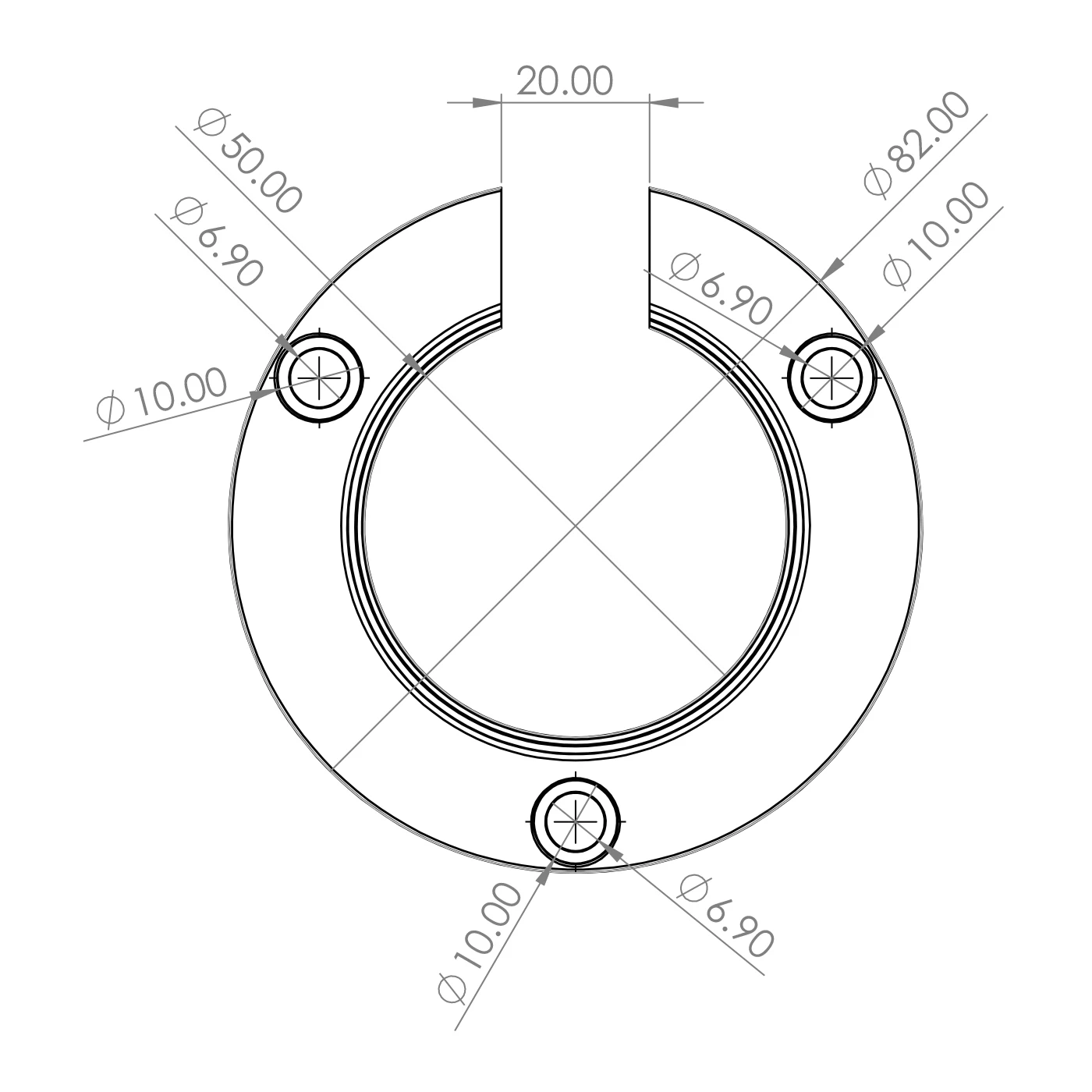

Technische Zeichnung Axialbefestigung Kozza – Draufsicht mit Lochabmessungen
Technische Zeichnung Axialbefestigung Kozza – Draufsicht mit Lochabmessungen

Konstruktion und Montage

Das Element besitzt einen charakteristischen U-förmigen Ausschnitt mit einer Breite von 20 mm, der ein seitliches Aufschieben auf den Handlauf ohne Demontage des gesamten Systems ermöglicht. Der Montageflansch mit einem Durchmesser von 82 mm gewährleistet eine große Auflagefläche am Untergrund. Drei symmetrisch am Flanschumfang angeordnete Löcher garantieren eine gleichmäßige Verteilung der Befestigungskräfte. Die Senkungen für Schraubköpfe (ø 10 mm) ermöglichen ein bündiges Versenken des Schraubkopfs im Flansch, was eine glatte und ästhetische Montagefläche gewährleistet.

Die Befestigung ist kompatibel mit standardmäßigen runden Aluminiumhandläufen mit Durchmesser ø 40 mm und harmoniert perfekt mit Glasgeländer-Systemen der Marke Kozza.
