Kozza KE 100 – U-Profil für Ganzglas-Geländer 5000 mm dunkelgrau
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

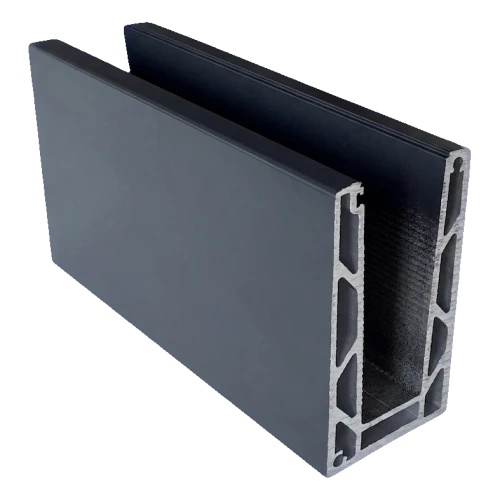

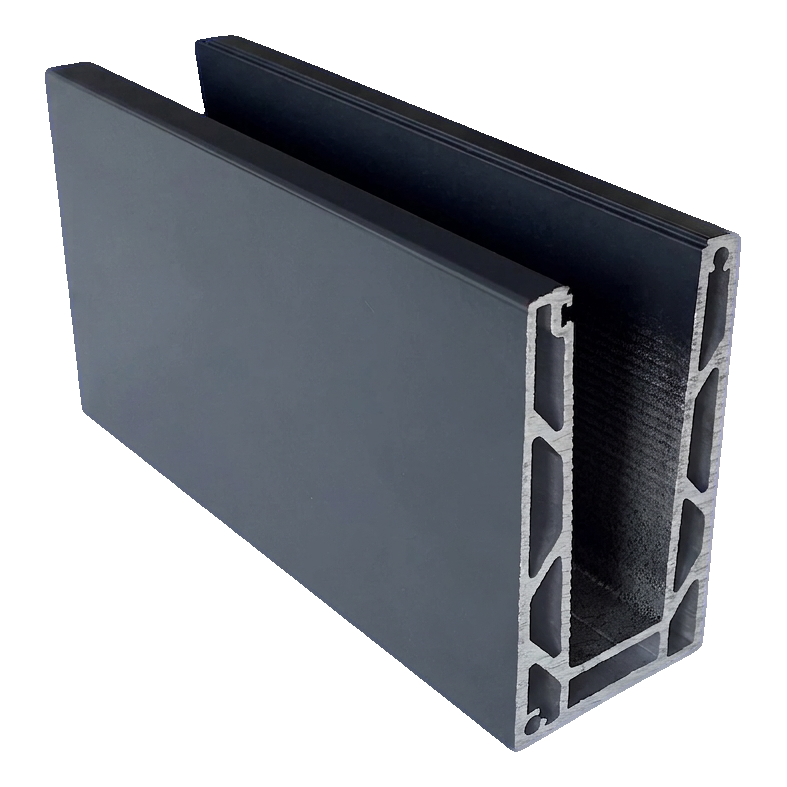

Kozza KE 100 – U-Profil aus Aluminium für Ganzglasgeländer 5000 mm dunkelgrau
Kammerprofil vom Typ U aus der Serie Kozza KE 100 ist eine professionelle Lösung für die Montage von Ganzglasgeländern mit Befestigung von oben. Hergestellt aus hochwertigem Aluminium EN AW 6063, gewährleistet es eine stabile und sichere Einlagerung von Glas mit einer Dicke von 12 bis 21,52 mm — ohne die Notwendigkeit zusätzlicher Abdeckprofile. Das flache System, entwickelt in Zusammenarbeit mit Architekten und Ausführenden, verbindet die Ästhetik minimalistischer Ausführung mit hoher Belastbarkeit.
Das Profil in dunkelgrauer Farbe fügt sich ideal in die moderne Architektur von Wohn-, Hotel- und Bürogebäuden ein. Dank dem GLASSMOVE-System verläuft die Montage reibungslos und erfordert keine Spezialwerkzeuge, was die Realisierungszeit auf der Baustelle tatsächlich verkürzt.
Technische Spezifikation
- Serie: Kozza KE 100
- Material: Aluminium EN AW 6063
- System: flach, Befestigung von oben
- Profillänge: 5000 mm
- Profilbreite: 60 mm
- Profilhöhe: 110 mm
- Breite des Innenspalts (für Glas): 30 mm
- Höhe der Basis: 15 mm
- Glasdickenbereich: 12 – 21,52 mm
- Maximale Glashöhe: 120 cm
- Farbe: dunkelgrau (lackiert)
- Gewicht: 23 kg
- EAN: 5903313208109

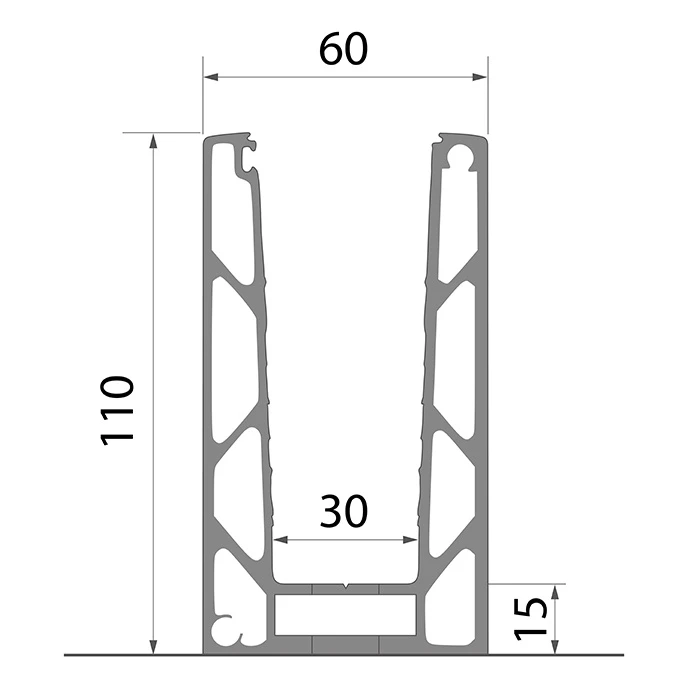

Abmessungen und Profilquerschnitt

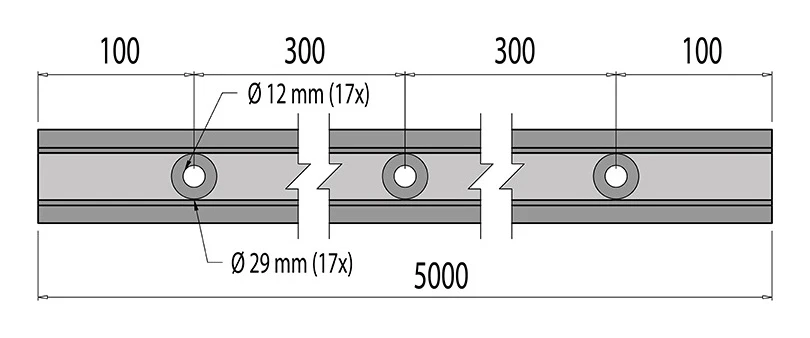

Das Profil verfügt über 17 Befestigungsbohrungen, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Die Durchgangsbohrungen haben einen Durchmesser von Ø 12 mm mit Senkungen Ø 29 mm. Der Achsabstand der Bohrungen beträgt 300 mm, und die Entfernung von der Profilkante zur Achse der ersten und letzten Bohrung beträgt 100 mm.
Kompatibilität mit Glasdicken
Das Profil KE 100 unterstützt drei Glasdickenbereiche, was universelle Anwendung gewährleistet:
- 12 – 13,52 mm — einschichtiges gehärtetes oder laminiertes Glas
- 16 – 17,52 mm — laminiertes Sicherheitsglas
- 20 – 21,52 mm — laminiertes Glas mit erhöhter Widerstandsfähigkeit
Die maximal zulässige Höhe der im Profil montierten Glasscheibe beträgt 120 cm.
Verankerungsweise
Das Profil wird von oben auf dem vorbereiteten Untergrund montiert. Die Verankerungstiefe beträgt 20 mm. Das Befestigungssystem von oben eliminiert die Notwendigkeit des seitlichen Zugangs zur Konstruktion, was die Montage an Balkonkanten, Terrassen und Treppen erleichtert. Das Profil wird mit Schrauben durch 17 werkseitig vorbereitete Bohrungen verankert.

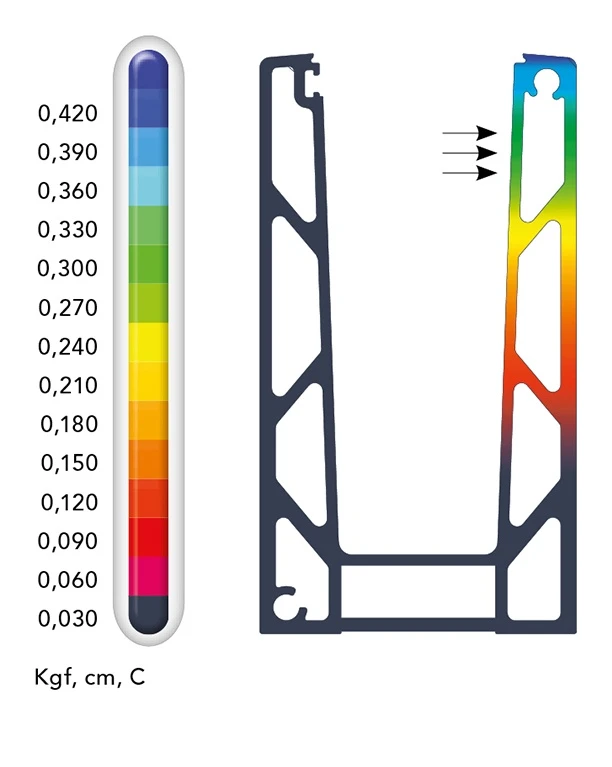

Belastungsbeständigkeit und Festigkeitsanalyse
Das Profil mit einer Basislänge von 1 m bei horizontaler Belastung bis zu 500 kg (5000 N·t) behält hohe Steifigkeit und minimale Verschiebungen bei. Die Finite-Elemente-Methode (FEM) bestätigt, dass die maximalen Verschiebungswerte unter Windbelastung im Bereich von 0,030 bis 0,420 Kgf/cm liegen — die größten Verformungen treten im oberen Teil des Profils auf (an der Klemmkante), während die Basis praktisch unbeweglich bleibt.
Maximale Wind- und Stoßbelastungen
Die folgende Tabelle zeigt die zulässigen Belastungswerte für die KE-Serie in Abhängigkeit von Glasdicke und -höhe:
| Serie KE | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit H. 1.0 m | Glas mit H. 1.2 m | Glas mit H. 1.0 m | Glas mit H. 1.2 m | Glas mit H. 1.0 m | Glas mit H. 1.2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | ||||||||||||
Technische Daten
| Material | Aluminium |
