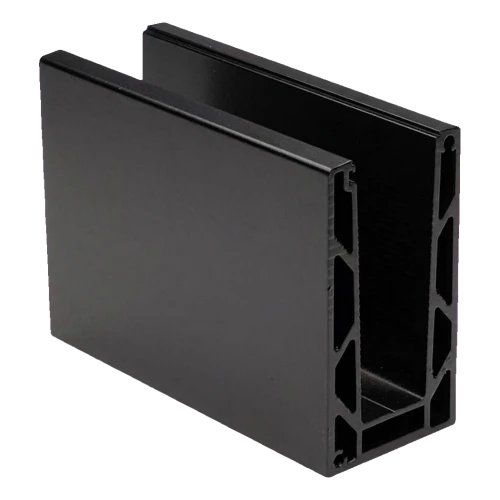

Kozza KE 100 – U-Profil für Vollglasgeländer 5000 mm schwarz, Befestigung von oben
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

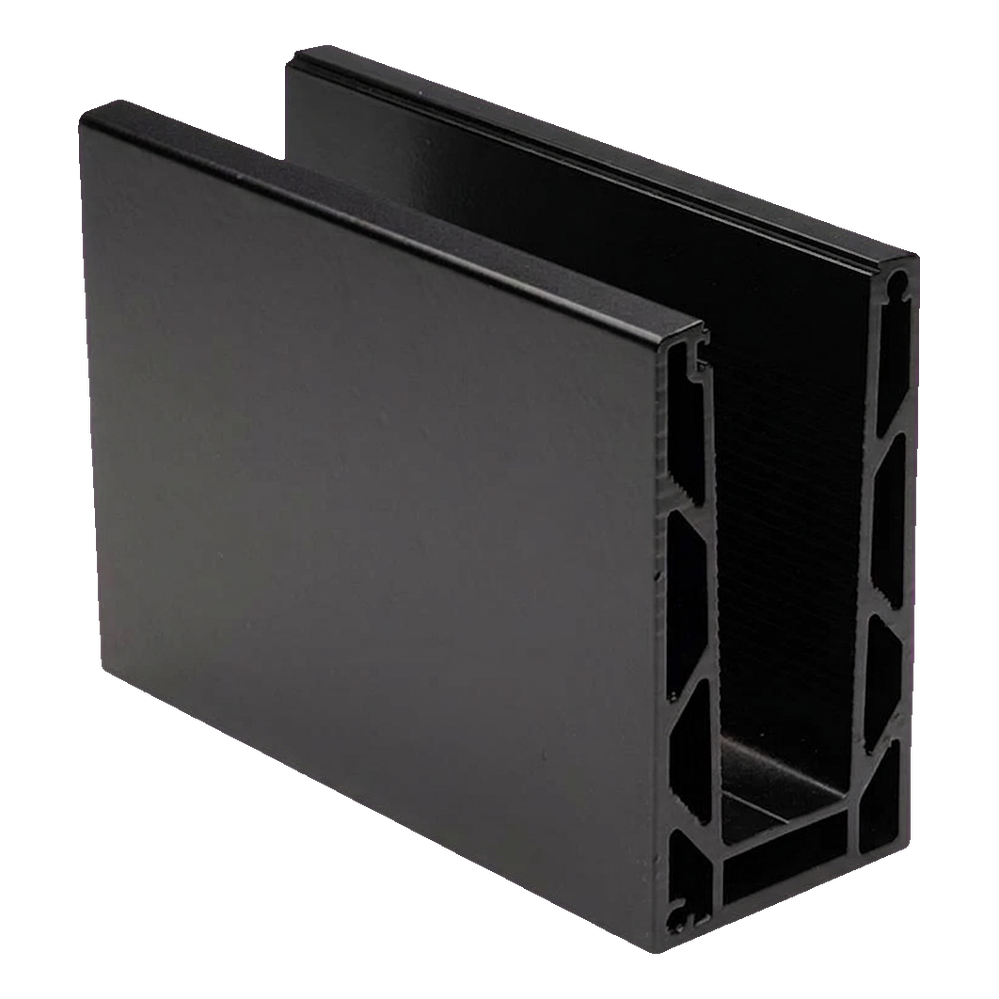

Kozza KE 100 – Aluminium-U-Profil für Vollglasgeländer 5000 mm schwarz
Kammerartiges U-Profil für Vollglasgeländer aus der Serie Kozza KE 100 ist eine Lösung, die nach den Anforderungen von Architekten entwickelt wurde und für professionelle Realisierungen bestimmt ist — von Wohnräumen bis hin zu gewerblichen Objekten wie Hotels und Einkaufszentren. Von oben montiert (flaches System), gewährleistet es eine ästhetische und sichere Art der Befestigung von gehärtetem Glas mit einer Dicke von 12 bis 21,52 mm ohne sichtbare Befestigungselemente.
Das Profil mit einer Länge von 5000 mm wird mit fabrikmäßig ausgeführten 17 Montagelöchern (Ø 12 mm mit Senkung Ø 29 mm) geliefert, die alle 300 mm angeordnet sind — was die Montage auf der Baustelle erheblich beschleunigt. Die schwarze pulverbeschichtete Lackierung verleiht dem Geländer einen modernen, minimalistischen Charakter und harmoniert perfekt mit dunklen Fensterrahmen und Innenausstattungselementen.

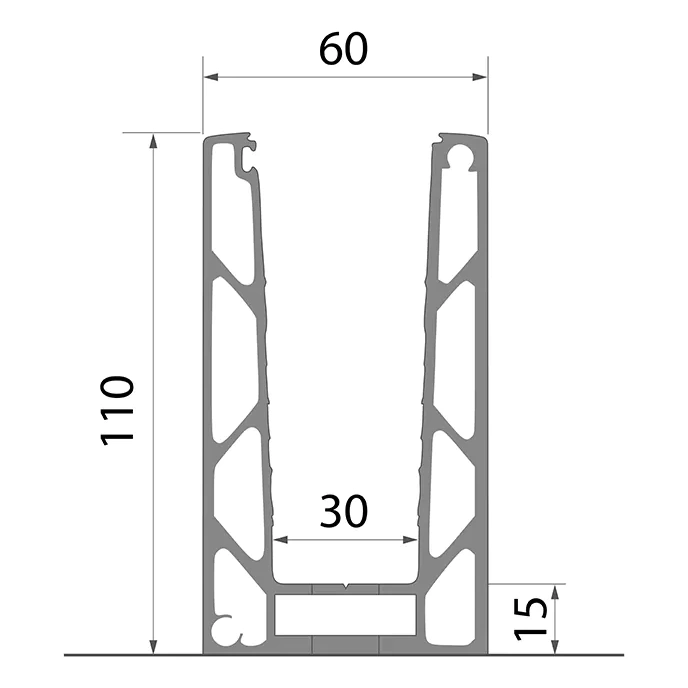

Technische Parameter des Profils
- Serie: KE 100
- Profillänge: 5000 mm
- Außenbreite: 60 mm
- Höhe: 110 mm
- Innenkanal-Breite: 30 mm
- Basishöhe: 15 mm
- Glasdickenbereich: 12–21,52 mm
- Maximale Glashöhe: 120 cm
- Montagesystem: flach, Befestigung von oben
- Material: Aluminium EN AW 6063
- Farbe: schwarz (pulverbeschichtet)
- Gewicht: 23 kg
- EAN: 5903313208277

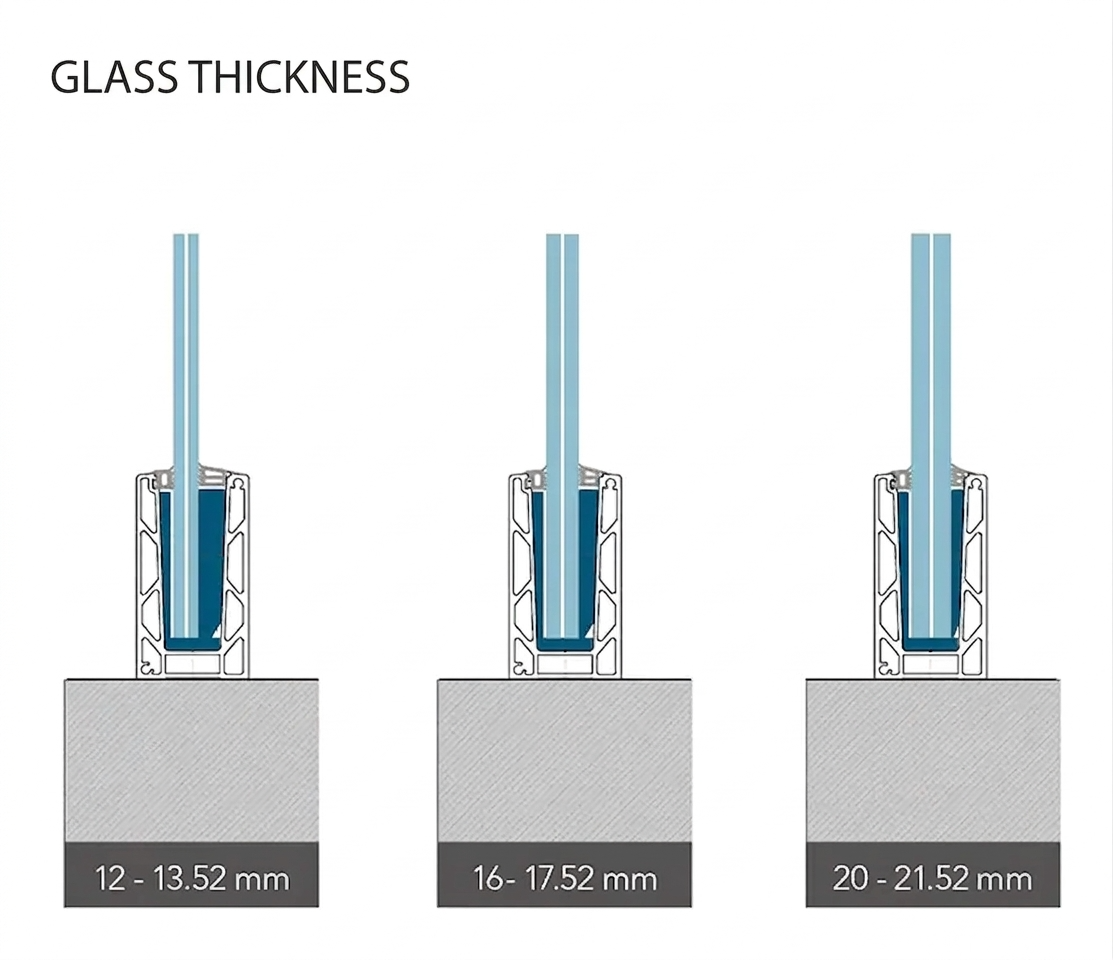

Kompatibilität mit Glasdicken
Das Profil KE 100 unterstützt drei Bereiche von Glasscheibendicken, was es ermöglicht, die Lösung an die Projektanforderungen und geltenden Sicherheitsnormen anzupassen:
- Glas 12–13,52 mm — Standard gehärtete und laminierte VSG-Scheiben
- Glas 16–17,52 mm — laminierte Scheiben mit erhöhter Festigkeit
- Glas 20–21,52 mm — dicke laminierte Scheiben für Anwendungen mit hohen Belastungen

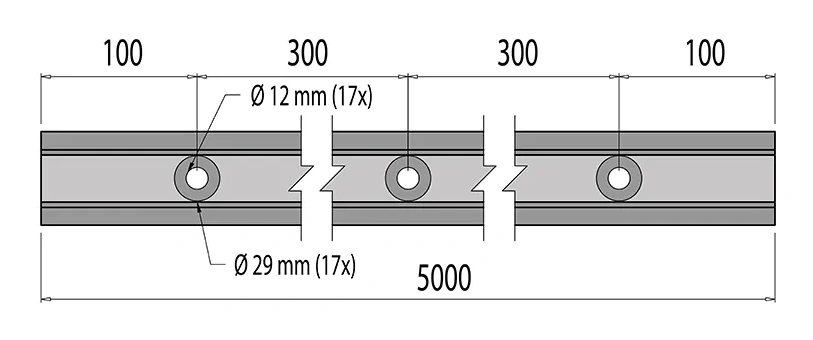

Abmessungen und Anordnung der Montagelöcher
Das Profil verfügt über 17 Durchgangslöcher mit einem Durchmesser von Ø 12 mm mit Senkungen Ø 29 mm, die das Versenken des Schraubenkopfes ermöglichen. Die Löcher sind symmetrisch entlang der Profilachse angeordnet:
- Abstand vom Rand zum ersten Loch: 100 mm
- Abstand zwischen den Löchern: 300 mm
- Abstand vom letzten Loch zum Rand: 100 mm
- Gesamtlänge des Profils: 5000 mm
Verankerungsart und Montage
Das Profil wird von oben an der Untergrundebene (z.B. Decke, Attika, Balkonkante) montiert. Die Verankerung erfolgt mit Schrauben durch fabrikmäßig vorbereitete Löcher mit Senkungen. Der hervorstehende Teil des Profils (20 mm unterhalb der Basis) wird in das vorbereitete Substrat eingebettet, was eine stabile und dauerhafte Verbindung gewährleistet.

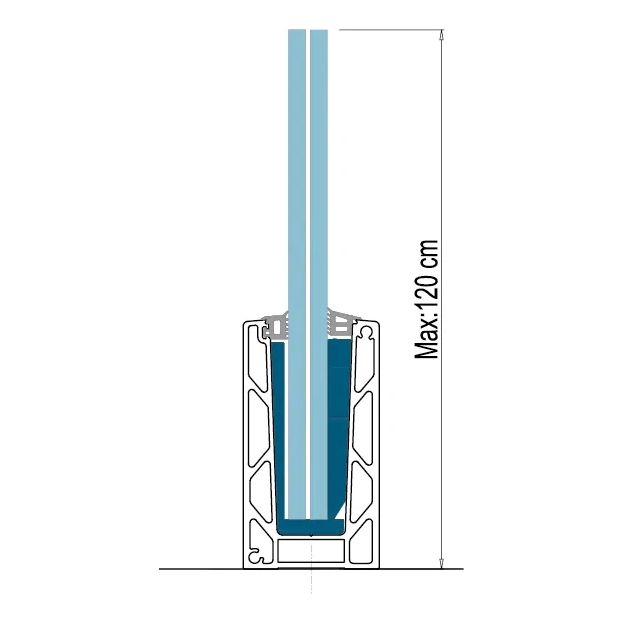

Maximale Glashöhe
Das Profil KE 100 ermöglicht die Montage von Glasscheiben mit einer maximalen Höhe von 120 cm (1,2 m). Bei dieser Höhe behält das Profil seine volle Tragfähigkeit und Stabilität bei, was durch Prüfungsergebnisse für Wind- und Stoßbelastungen für die einzelnen Glasdicken bestätigt wird.

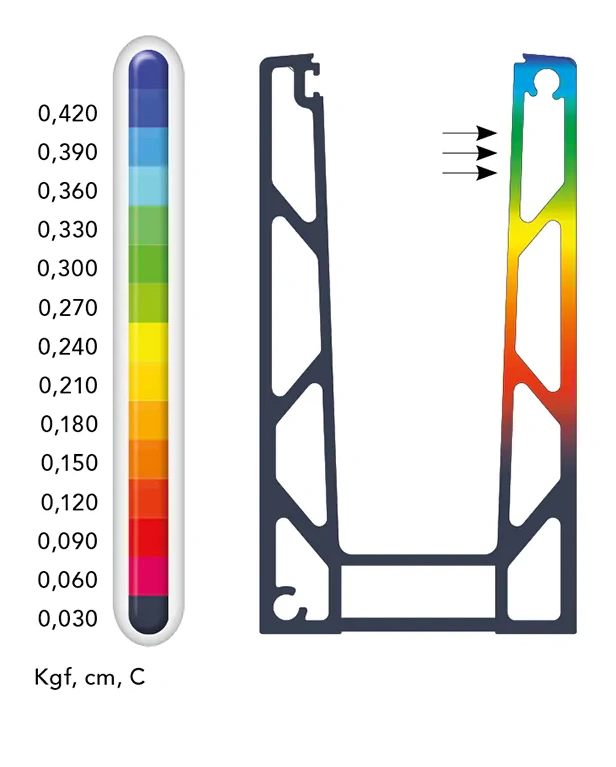

Festigkeitsanalyse des Profils
Die Ergebnisse der mit der Finite-Elemente-Methode (FEM) durchgeführten Verschiebungsanalyse bestätigen die hohe Steifigkeit der Konstruktion. Die Simulation wurde für ein Profil mit einer Basislänge von 1 m bei horizontaler Belastung unter 500 kg (5000 N) von der Basis bis zum höchsten Punkt des Profils durchgeführt. Die maximale Verschiebung an der oberen Profilkante liegt innerhalb der zulässigen Grenzen (Werteskala von 0,030 bis 0,420 Kgf, cm, C), was die Sicherheit der Geländernutzung garantiert.
Maximale Wind- und Stoßbelastungen — Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
